【其他行业标准】 埋地聚乙烯排水管管道工程技术规程(附条文说明)

164：2004
中国工程建设标准化协会标准
埋地聚乙烯排水管管道工程
技术规程
Technical specification for buried PEpipeline of sewer engineering2004
中国工程建设标准化协会标准
埋地聚乙烯排水管管道工程
技术规程

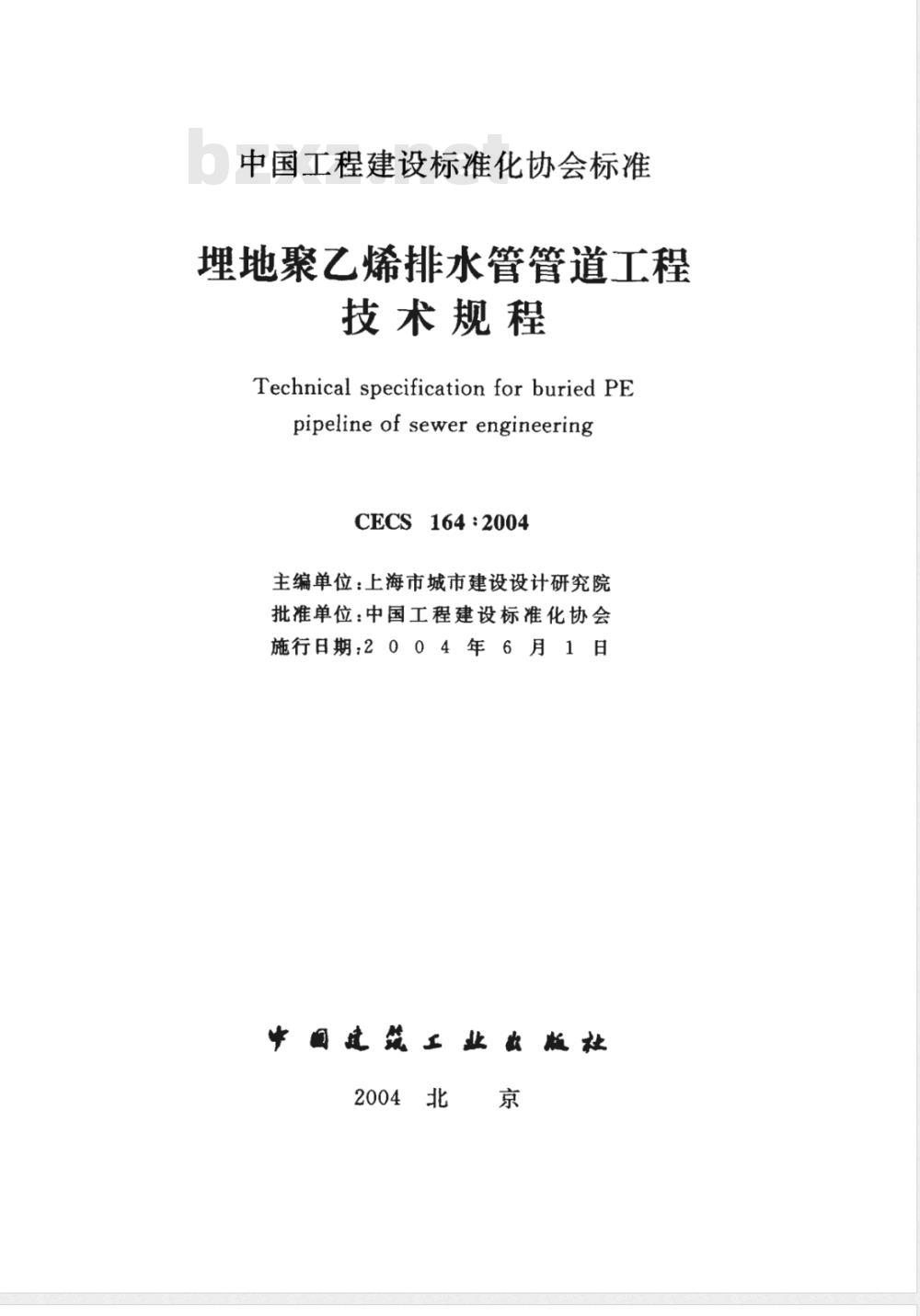

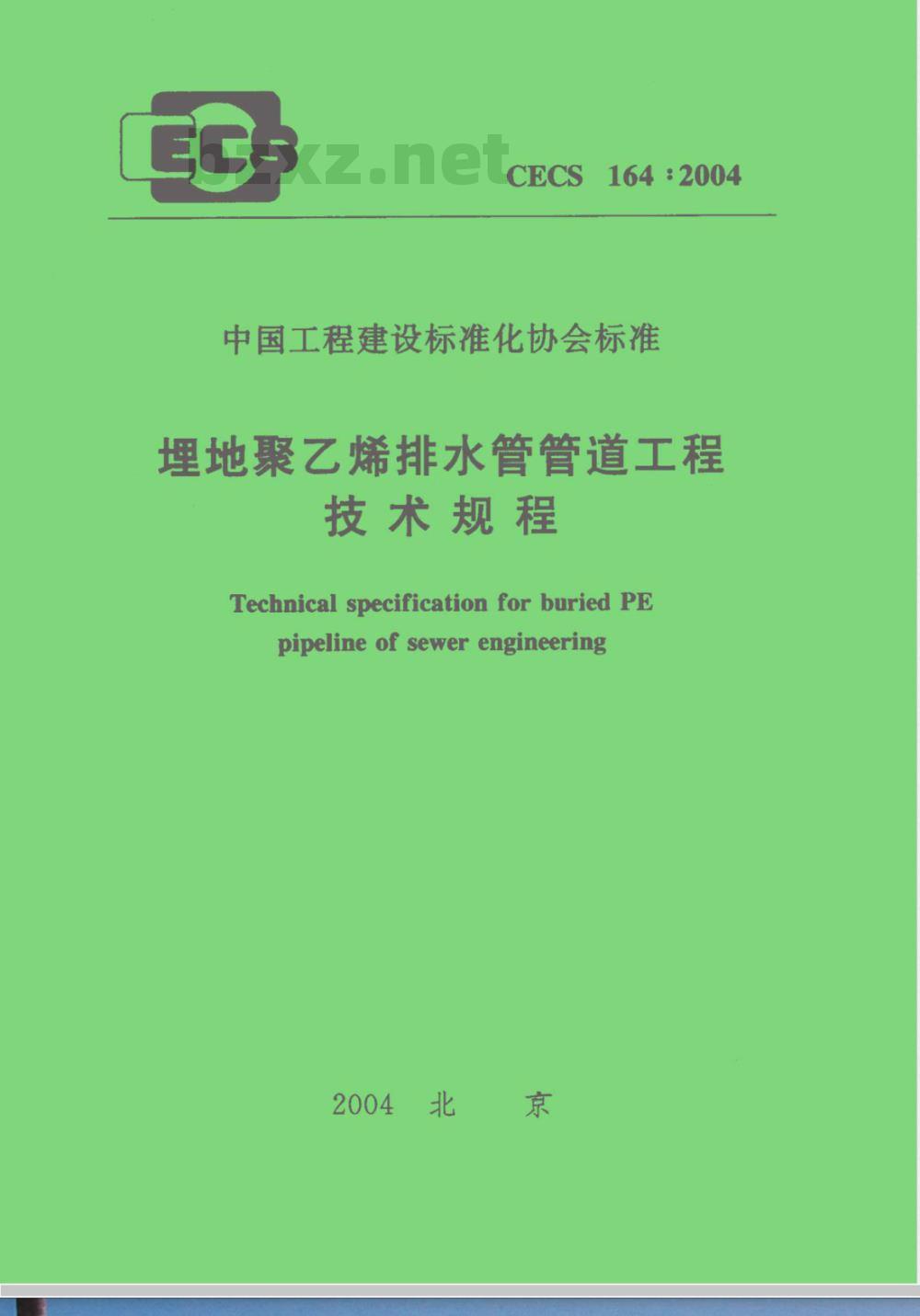

Technical specification for buried PEpipeline of sewer engineeringCECS164:2004
主编单位：上海市城市建设设计研究院批准单位：中国工程建设标准化协会施行日期：2004年6月1日
中国建筑工业数版社
2004北
中国工程建设标准化协会标准
埋地聚乙烯排水管管道工程
技术规程
Technical specification for buried PEpipeline of sewer engineeringCECS 164 :2004

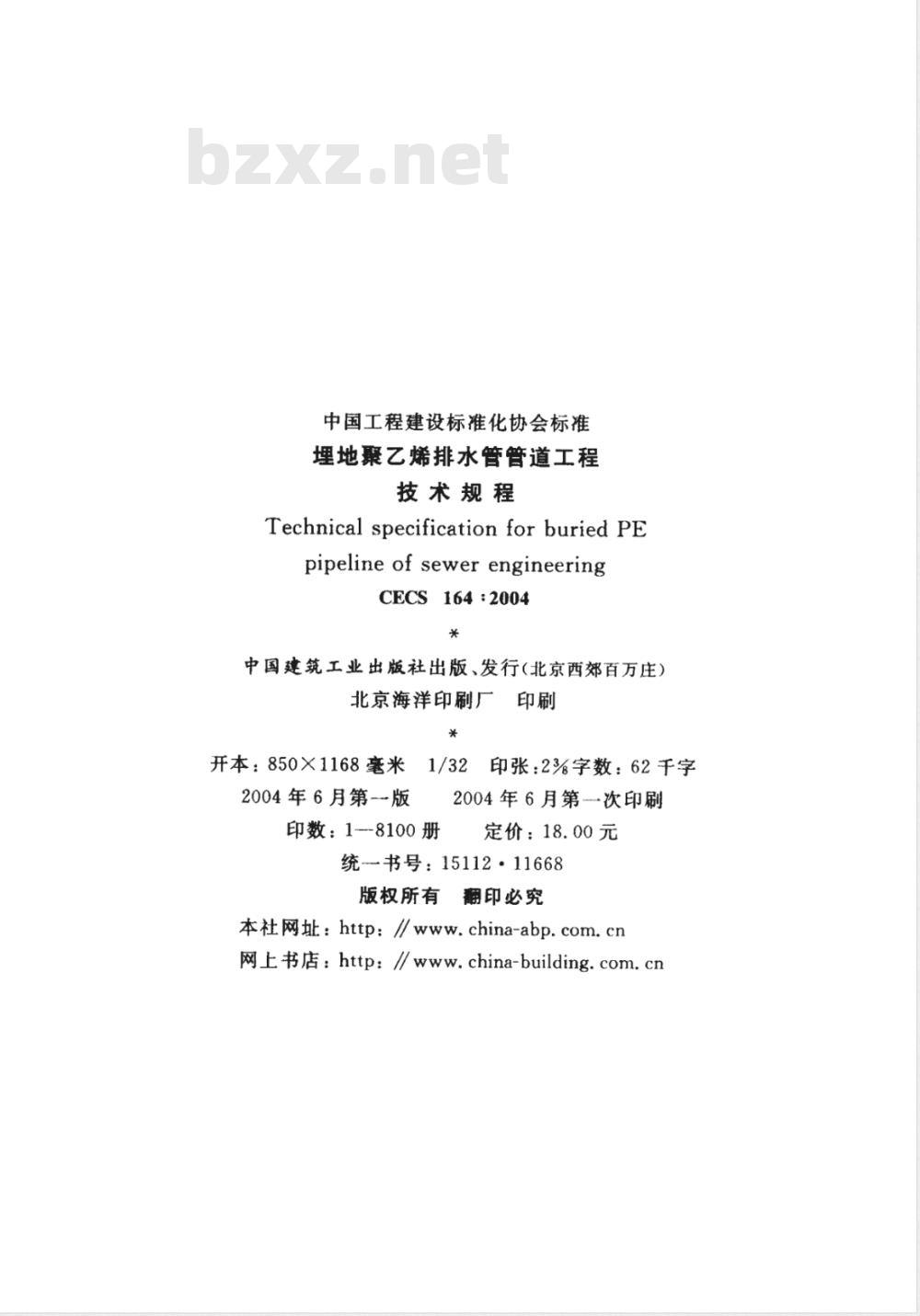

中国建筑工业出版社出版、发行（北京西郊百万庄）印刷
北京海洋印刷厂
开本：850×1168毫米
2004年6月第-~版
印数：1--8100册
印张：2%字数：62千字
2004年6月第一次印刷
定价：18.00元
统书号：15112·11668
版权所有翻印必究
本社网址：http：//www.china-abp.com.cn网上书店：http：//www.china-building.com.cn前言

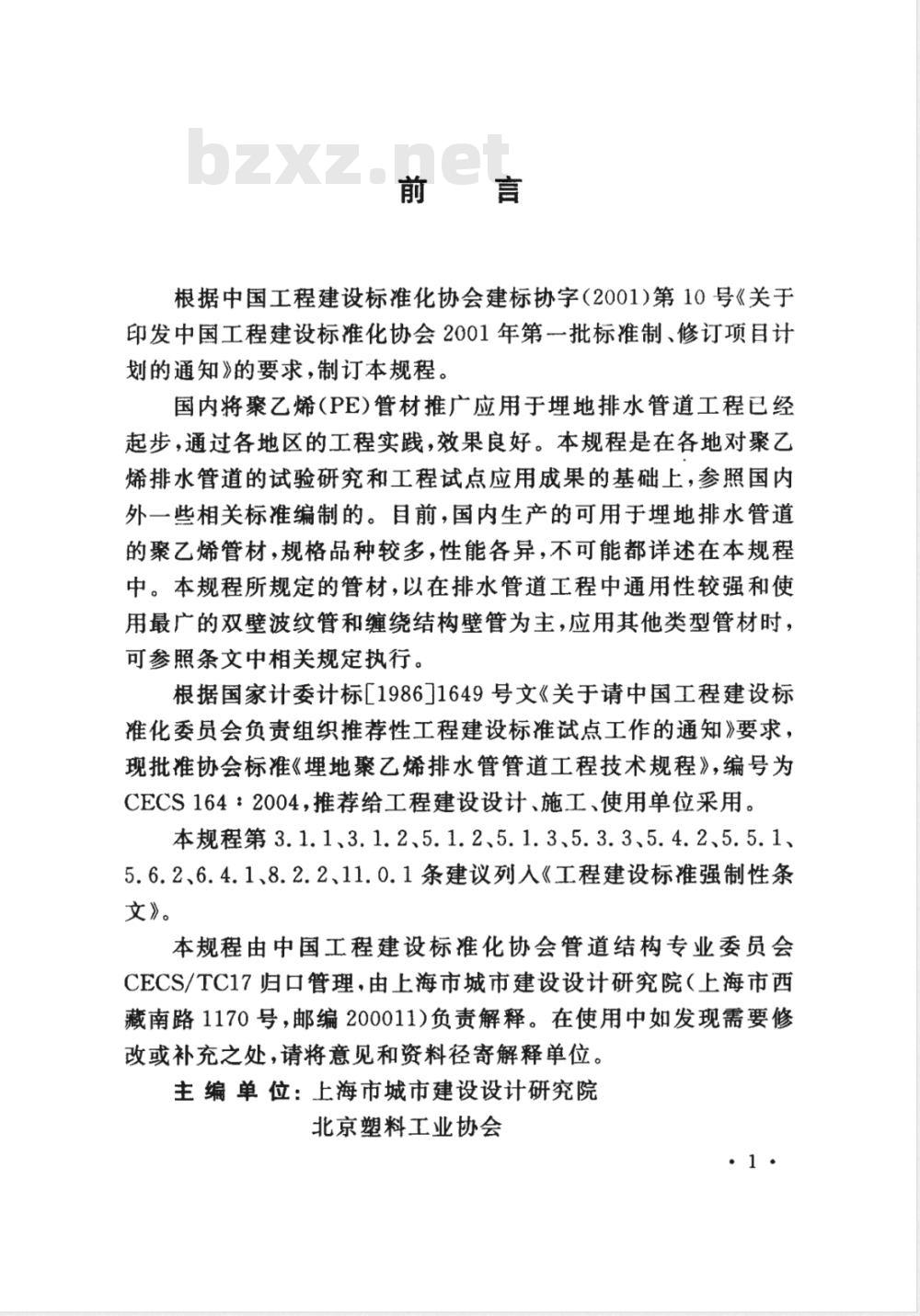

根据中国工程建设标准化协会建标协学（2001）第10号《关于印发中国工程建设标准化协会2001年第一批标准制、修订项目计划的通知》的要求，制订本规程。国内将聚乙烯（PE）管材推广应用于理地排水管道工程已经起步，通过各地区的工程实践，效果良好。本规程是在各地对聚乙烯排水管道的试验研究和工程试点应用成果的基础上，参照国内外一些相关标准编制的。自前，国内生产的可用于理埋地排水管道的聚乙烯管材，规格品种较多，性能各异，不可能都详述在本规程中。本规程所规定的管材，以在排水管道工程中通用性较强和使用最广的双壁波纹管和缠绕结构壁管为主，应用其他类型管材时，可参照条文中相关规定执行。
根据国家计委计标L1986J1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》要求，现批准协会标准《埋地聚乙烯排水管管道工程技术规程》，编号为CECS164：2004，推荐给工程建设设计、施工、使用单位采用。本规程第3.1.1、3.1.2、5.1.2、5.1.3、5.3.3、5.4.2、5.5.1、5.6.2、6.4.1、8.2.2、11.0.1条建议列入《工程建设标准强制性条文》。
本规程由中国工程建设标准化协会管道结构专业委员会CECS/TC17归口管理，由上海市城市建设设计研究院（上海市西藏南路1170号，邮编200011）负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：上海市城市建设设计研究院北京塑料工业协会

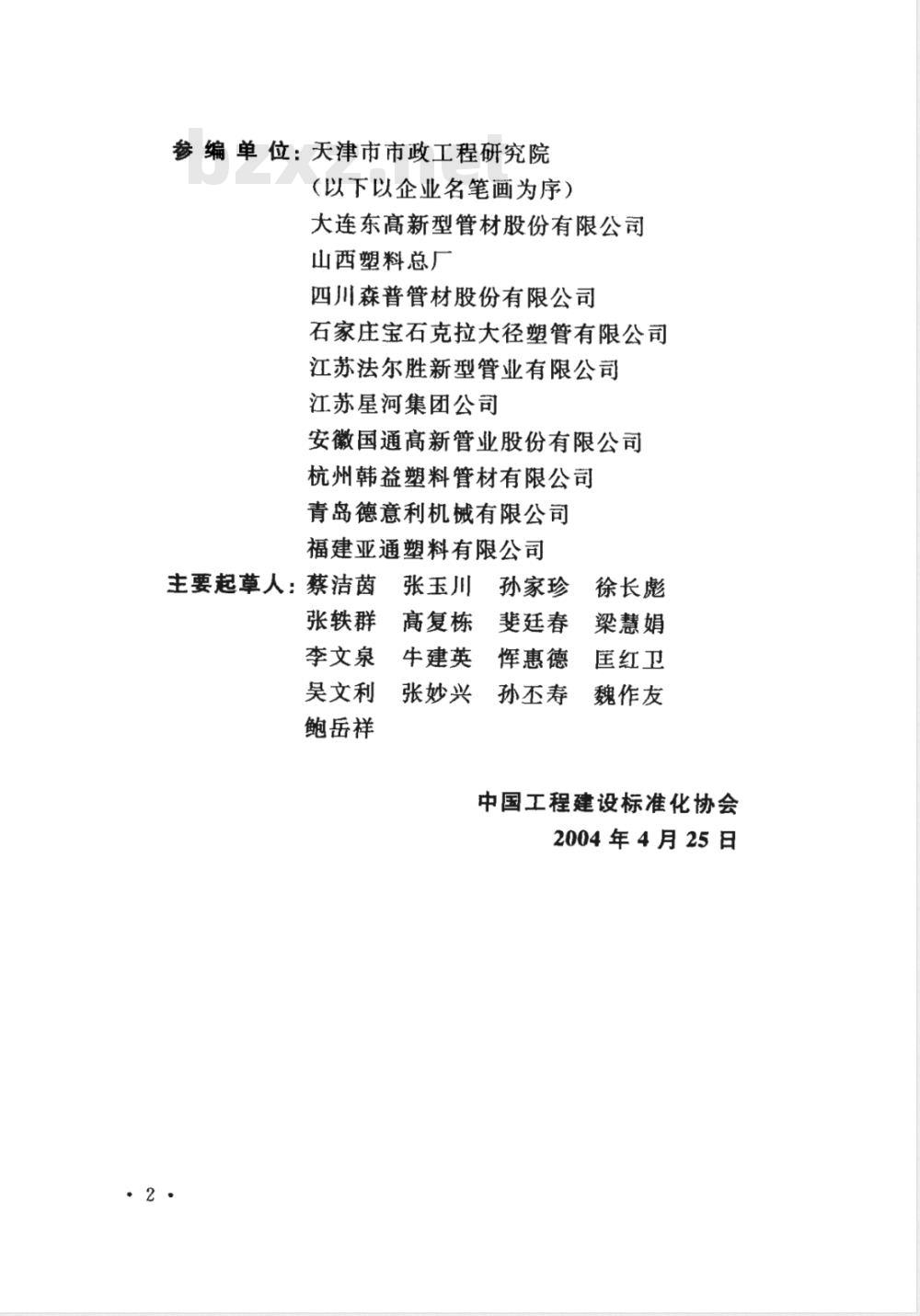

参编单位：天津市市政工程研究院（以下以企业名笔画为序）
大连东高新型管材股份有限公司山西塑料总厂
四川森普管材股份有限公司
石家庄宝石克拉大径塑管有限公司江苏法尔胜新型管业有限公司
江苏星河集团公司
安徽国通高新管业股份有限公司杭州韩益塑料管材有限公司
青岛德意利机械有限公司
福建亚通塑料有限公司
主要起草人：蔡洁茵
张轶群
张玉川孙家珍徐长彪
斐廷春
高复栋
李文泉
牛建英
吴文利
鲍岳祥
辉惠德
孙丕寿
张妙兴
梁慧娟
匡红卫
魏作友
中国工程建设标准化协会
2004年4月25日
1１总
2　术语、符号
主要符号
管道连接材料···
水力计算
管道结构设计
一般规定
管道结构上的作用
管道环截面变形验算
管道环截面强度计算
管道环截面压屈失稳计算
管道抗浮稳定计算
管道施工和敷设
一般规定
管道基础
管道安装及连接
管道与检查井连接
一般规定
回填材料和回填要求
（7）
（9）
（10）
（12）
(13）
（14）
（15）
（17）
(20）
（22）
（22）
9质量检验
9.1管道密闭性检验
9.2管道变形检验
9.3沟槽回填土密实度检验
管材的运输和贮存
管道工程竣工验收免费标准下载网bzxz
附录A
满流条件下聚乙烯管道水力计算图聚乙烯管道不同充满度的流水断面系数表附录B
附录C管侧土的综合变形模量
附录 D 闭水法试验
本规程用词说明
附：条文说明
（25）
（25）
（25）
（26）
(28）
（29）
（31）
(33）
（35）
（37）
（39）
1总则
1.0.1为了在埋地排水管管道工程的设计、施工及验收中，合理地应用聚乙烯（PE）管材，贯彻国家的技术经济政策，做到技术先进、经济合理、安全适用、便于施工、确保质量，制定本规程。1.0.2本规程适用于新建、扩建和改建的无内压作用的埋地聚乙烯（PE)排水管管道工程的设计、施工及验收。聚乙烯管材包括双壁波纹管以及双壁矩形中空肋壁管，圆形中空肋壁管等缠绕结构壁管等。双壁波纹管的公称直径不宜大于DN1200；缠绕结构壁管的公称直径不宜大于DN2500。1.0.3执行本规程时，排入管道的水温和水质应符合现行行业标准《污水排入城市下水道水质标准》CJ3082的规定。1.0.4本规程是依据现行国家标准《室外排水设计规范》GBI14、《给水排水工程管道结构设计规范》GB50332和《给水排水管道工程施工及验收规范》GB50268规定的原则编制的。1.0.5管道工程所用的管材、管道连接材料、密封圈等必须符合国家现行有关产品标准的规定，并具有产品出厂合格证等有效证明文件。
1.0.6对于兴建在地震区、湿陷性黄土、膨胀土、多年冻土地区的聚乙烯（PE）排水管管道工程，尚应符合国家现行有关标准的规定。
1.0.7埋地聚乙烯（PE)排水管管道工程除应执行本规程外，尚应符合国家现行有关标准和本地区有关标准的规定。1
2　术语、符号　
2.1术语
2.l.2聚乙烯排水管polyethylene(PE)sewerpipe以聚乙烯树脂为主，采用挤出或缠绕成型工艺制成的用于无内压作用的热塑性塑料圆管的统称。包括聚乙烯双壁波纹管和各种肋形截面的聚乙烯缠绕结构壁管。2.1.2聚乙烯双壁波纹管PE double wall corrugated pipe内壁光滑平整，外壁为梯形或弧形波纹状肋，内外壁波纹间为中空采用挤出成型工艺制成的管材。2.1.3聚乙烯缠绕结构壁管PEspirallywindingstructurewallpipe
为达到某一一标准的物理力学和其他性能要求，按照对管壁的最优化设计，采用缠绕成型工艺制成的各种肋型结构壁管材的统称。包括聚乙烯缠绕双壁矩形中空肋壁管和聚乙烯缠绕圆中空肋壁管等。
2.1.4聚乙烯缠绕双壁矩形中空肋壁管PEspirallywindingdouble wall rectangular-hollow ribbed pipe内外壁平整，管壁中间为矩形中空肋，用挤出成型的中空矩形管在圆形模具上缠绕焊接成型的管材。2.1.5聚乙烯缠绕圆形中空肋壁管PE spirally windingcircular-hollow ribbed pipe
用挤出熔融状态的平料带和包覆着圆形中空管的圆形带，在圆形模具上缠绕熔接成型的管材。有内壁光滑、外壁平整、管壁中间为圆形中空肋和内壁光滑、外壁为螺旋状的圆形中空肋两种类型。
2.1.6公称直径（DN)nominal diameter热塑性塑料管道系统中管材的标定直径。表示管道内径(DN/ID）、外径（DN/OD)的大小或其近似值。2.1.7环向弯曲刚度ring-bendingstiffness管道抵抗环向变形的能力，简称环刚度。可采用测试方法或计算方法定值，单位kN/m2。
2.1.8管侧土的综合变形模量soilmodulus管侧回填土和沟槽两侧原状土共同抵抗变形能力的量度。单位MPa。
2.1.9管道连接pipelineconnection将管道上相邻的两个管端连成一体，在工作状态下不出现渗漏的接头。聚乙烯排水管有承插式密封圈连接、电熔连接、热熔连接、焊接连接、机械连接等形式。2.1.10承插式密封圈连接gasketringpush-onconnection将管道的插口端插人相邻管端的承口端，并在承口和插口管端间的空隙内用配套的橡胶密封圈密封构成的连接，属柔性接头。2.1.11电熔连接electricfusionconnection利用镶嵌在连接处接触面的电热元件通电后产生的高温将接触面熔接成整体的连接方法。有承插式和套筒式（带或套)等连接形式。
2.1.12热熔连接fusion connection采用专门的热熔设备将连接部位表面加热，使其熔融部分连成整体的连接方法。有对接式和套筒式（带或套）等连接形式。2.1.13焊接连接weldconnection采用专门的焊接工具和焊条（焊片或挤出焊料）将相邻管端加热，使其熔融成整体的连接方法。有对接连接和搭接连接等形式。2.1.14机械连接mechanicalconnection采用机械紧固方法将相邻管端连成一体的连接方法。包括相邻管端用螺栓紧固的法兰连接，相邻管端用螺栓紧固两半外套筒.3·
且在套筒和管外壁间用配套的橡胶密封圈密封的哈夫连接。2. 1. 15 土弧基础 arc shapped soil bedding,shapped subgrade圆形管道敷设在用砂砾土回填成弧形基础上的管道结构支承形式。土弧基础由砂砾土回填的管底基础层和管下腋角两部分组成。2.1.16基础层bedding
在沟槽底原状地基或经处理回填密实的地基上，用回填材料均匀铺设并压密的砂砾层。基础层用以敷设管道，也是管道的持力层。
2.1.17管下腋角haunches under pipe(haunching）在基础层以上和管道水平直径以下的圆弧形空隙部位，在设计要求的土弧基础支承角范围内用砂砾土材料回填密实，形成士弧基础的弧孤形支承。
2.1.18基础支承角beddingangle与回填密实的砂砾料紧密接触的管下腋角圆弧相对应的管截面圆心角。用2α表示。在此范围内作用有土弧基础的支承反力。管道结构的支承强度与基础支承角大小成正比。2.2主要符号
2.2.1管材和土的性能
E。-.---管材短期弹性模量;
S.-管材环刚度;
f管材抗拉强度设计值；
ftk管材抗拉强度标准值；
P管材质量密度；
Up———管材泊松比；
E。——管侧土的综合变形模量。2.2.2
管道上的作用及其效应
Fer.k——管壁失稳的临界压力标准值；Ffw.k——浮托力标准值；
