【地方标准(DB)】 民用建筑防火窗

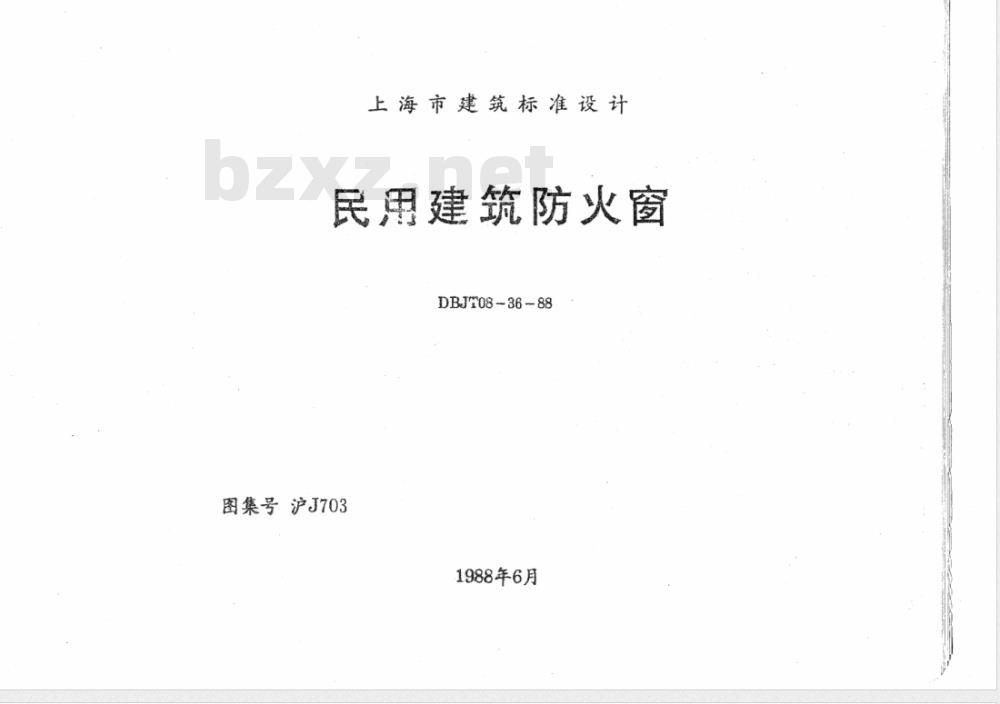

上海市建筑标准设计
民用建筑防火窗
DBJ08-36-88
图集号沪J703
1988年6月

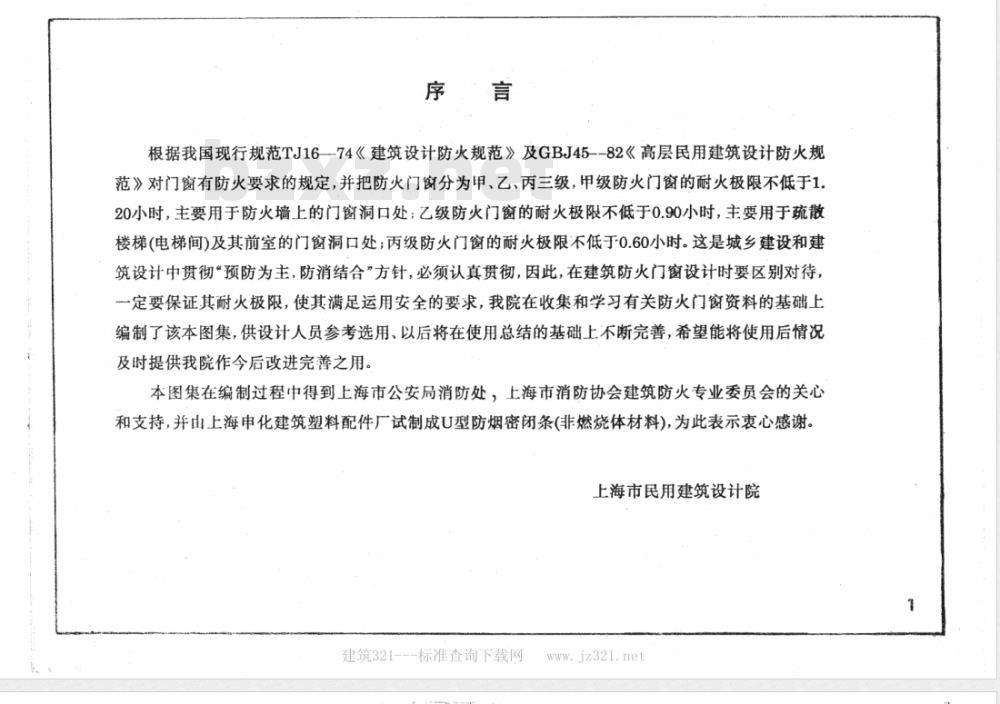

根据我国现行规范TJ16--74《建筑设计防火规范》及GBJ45--82《高层民用建筑设计防火规范》对门窗有防火要求的规定，并把防火门窗分为甲、乙、丙三级，甲级防火门窗的耐火极限不低于120小时，主要用于防火墙上的门窗洞口处：乙级防火门窗的耐火极限不低于0.90小时，主要用于疏散楼梯(电梯间)及其前室的门窗洞口处；丙级防火门窗的耐火极限不低于0.60小时。这是城乡建设和建筑设计中贯彻“预防为主，防消结合”方针，必须认真贯彻，因此，在建筑防火门窗设计时要区别对待，一定要保证其耐火极限，使其满足运用安全的要求，我院在收集和学习有关防火门窗资料的基础上编制了该本图集，供设计人员参考选用、以后将在使用总结的基础上不断完善，希望能将使用后情况及时提供我院作今后改进完善之用。本图集在编制过程中得到上海市公安局消防处，上海市消防协会建筑防火专业委员会的关心和支持，并山上海申化建筑塑料配件厂试制成U型防烟密闭条(非燃烧体材料)，为此表示衷心感谢。上海市民用建筑设计院
建筑321---标准查询下载网

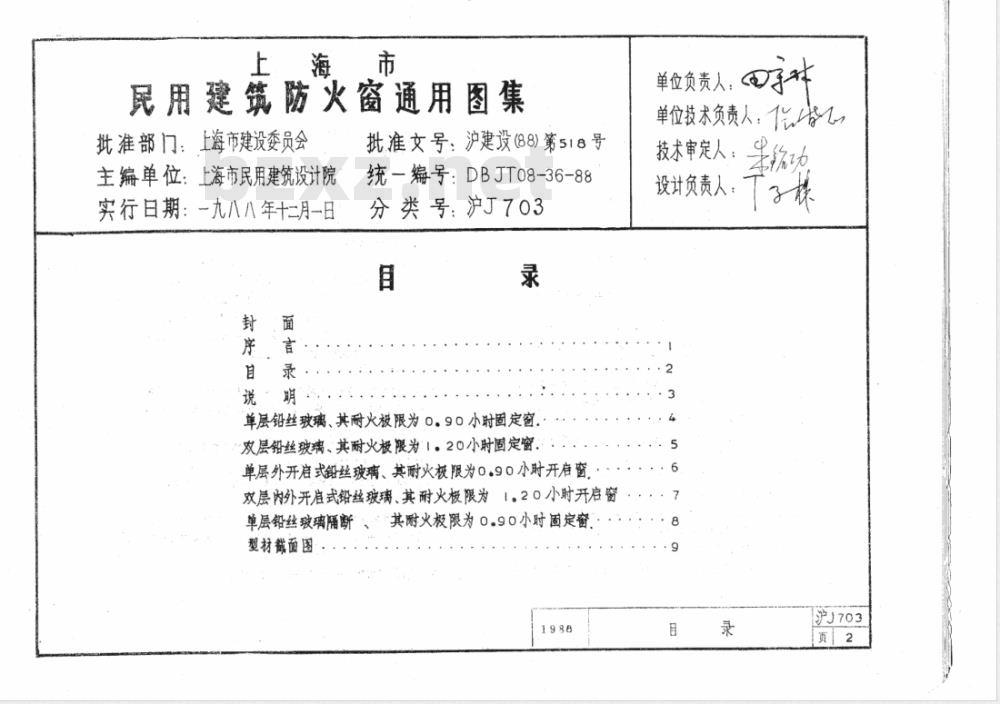

上海市
民用建筑防火窗通用图集
批准部门：上海市建设委员会
主编单位：上海市民用建筑设计院实行日期：一九八八年十二月一日封
目录·
批准文号：沪建设(88)第518号
统一编号：DBJT08-36-88
分类号：沪J703
单层铅丝玻璃、其耐火极限为0.90小时固定窗双层铅丝玻璃、其耐火极限为1。20小时固定蜜.单层外开启式丝玻璃、其耐火极限为0.90小时开启窗双层内外开启式铅丝玻璃、其耐火极限为1。20小时开启窗单层铅丝玻璃隔断、“其耐火极限为0。90小时固定窗型材面图
单位负责人：
单位技术负责人：
米统功
技术审定人：，
设计负责人：
沪J703

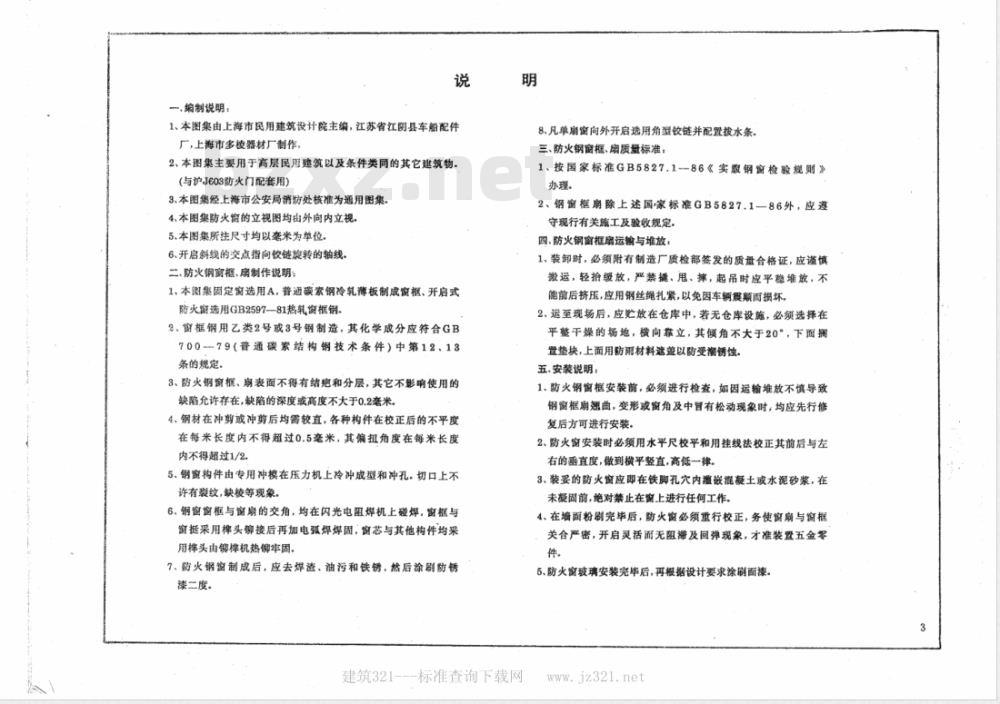

一，编制说明
1、本图集由上海市民用建筑设计院主编，江苏省江阴县车船配件厂，上海市多校器材厂制作，
2、本图集主要用于高层民用建筑以及条件类同的其它建筑物。（与沪J603防火门配套用）
3、本图集经上海市公安局消防处核准为通用图集。4、本图集防火窗的立视图均由外向内立视。5、本图集所注尺寸均以套米为单位。6、开启斜线的交点指向饮链旋转的轴线。二、防火钢窗框、扇制作说明：1、本图集固定窗选用A，普通碳索钢冷轧薄板制成窗框、开启式防火窗选用GB2597-81热轧窗框钢。2、窗锅用乙类2号或3号钢制造，其化学成分应符合GB70079（普通碳结构钢技术条件）中第12、13条的规定。
3、防火铜窗枢、扇表面不得有结疤和分层，其它不影响使用的缺陷允许存在，缺陷的深度或高度不大于0.2奢米。4、钢材在冲剪或冲剪后均需较直，各种构件在校正后的不平度在每米长度内不得超过0.5毫米，其偏扭角度在每米长度内不得超过1/2.
5、钢窗构件由专用冲模在压力机上冷冲成型和冲孔.切口上不许有裂纹，缺棱等现象。
6、钢窗窗框与窗扇的交角，均在闪光电阻焊机上碰焊，窗框与窗挺采用样头铆接后再加电弧焊焊固，窗芯与其他构件均采用样头由铆样机热牢固，
7、防火钢窗制成后，应去焊澎、油污和铁锈，然后涂剧防锈漆二度。
8、凡单扇窗向外开启选用角型铰链并配置拨水条三、防火钢窗框、扇质量标准：1、按国家标准GB5827.1--86《实股钢窗检验规则》办理。
2、钢密框扇除上述国家标准GB5827.1一86外，应邀守现行有关施工及验收规定。
四、防火钢窗框扇运输与堆放：1、装卸时，必须附有制造厂质检部签发的质盘合格证，应谨慎数运，轻抬缓放，严禁提、甩、择，起吊时应平稳堆放，不能前后挤压，应用钢丝绳扎紧，以免因车辆震颠而损坏。2.运至现场后，应贮放在仓库中，若无仓库设施，必须选择在平整干燥的场地，横向靠立，其倾角不大于20°，下面揭置整块，上面用防雨材料遮盖以防受潮锈蚀。五、安装说明：
1、防火钢窗框安装前，必须进行检查，如因运输堆放不慎导致钢窗框扇翘曲，变形或窗角及中冒有松动现象时，均应先行修复后方可进行安装.
2、防火窗安装时必须用水平尺校平和用挂线法校正其前后与左右的垂直度，做到横平整直，高低一律。3、装妥的防火窗应即在侠脚孔穴内灌嵌混凝土或水泥砂浆，在未凝固前，绝对禁止在窗上进行任何工作。4、在墙面粉刷完毕后，防火窗必须重行校正，务使窗扇与窗框关合严密，开启灵活而无阻滞及回弹现象，才准装置五金零件，
5、防火窗玻璃安装完毕后，再根据设计要求涂刷面漆。建筑321---标准查询下载网

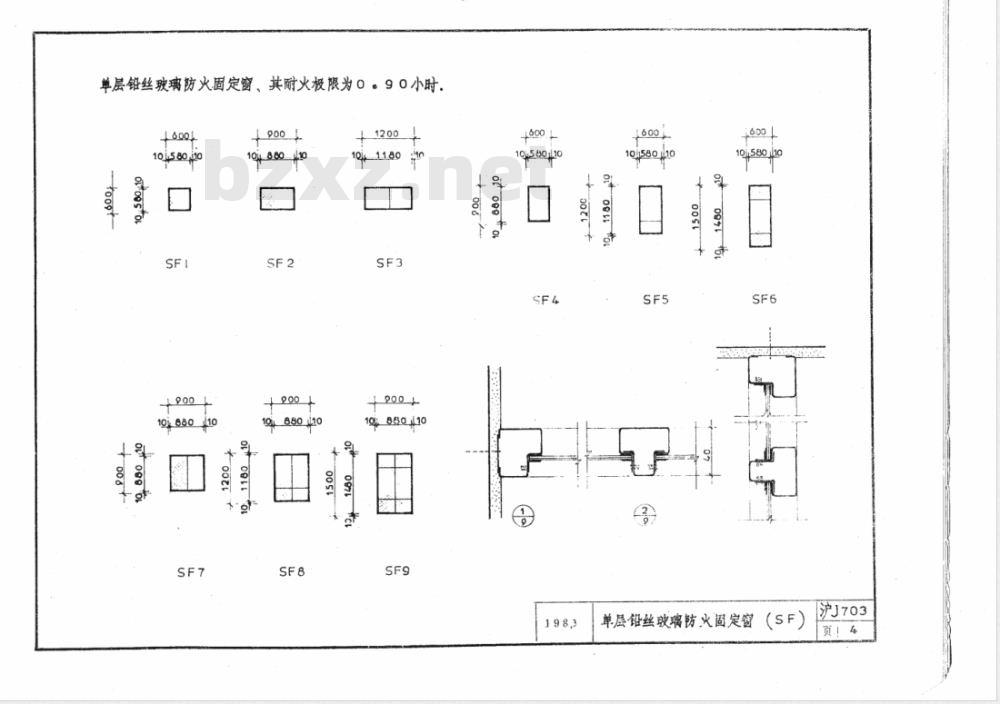

单层铅丝玻璃防火固定窗、其耐火极限为0。90小时+600
19元.880
10元.8.8020
198.50.410
10元5.4030
10i560.10
单层铅丝琰璃纺火固定窗
沪J703
双层铅丝玻璃防火固定窗、其耐火板限为！。20小时600
10.580.jo
10j88010
10_36020
10元-11.60
建筑321---标准查询下载网下载标准就来标准下载网
1oj580j10

g.58o.i10
6凝结水滤水乳150
双层铅丝玻璃防火固定窗（DF）沪J703
单层外开启式丝璃防火窗、其耐火极限为0。90小时000.
10580,10
10元880j10
+600-+
10.560.i20
10j580,20
1Q458010
10.j580.j10
10元580,10
单层外开启式铅丝玻璃防火密(sOJ703
双层内外开启式铅丝玻璃防火窗、其耐火极限为！。20小时。+600
10j580jmo
104880.00
108800
+1200+
10#118010
oiB8oi10
建筑321-
10580to
loi580.ho
-标准查询下载网

+600 +
10i580.to
10j580.j19
曲外开启选用角型铰篇与面率行双层内外开启式铝丝玻璃防火窗(DC703
单层铅丝玻璃隔断、其耐火极限为0。90小时200
Qk8.60±10
19118910
单层铅丝玻璃防火隔断
沪J703
建筑321-
-标准查询下载网
www.jz321:net
U型防短密谢条
型材截面图
沪J703
