【地方标准(DB)】 轻型钢结构设计规程

上海市标准
轻型钢结构设计规程

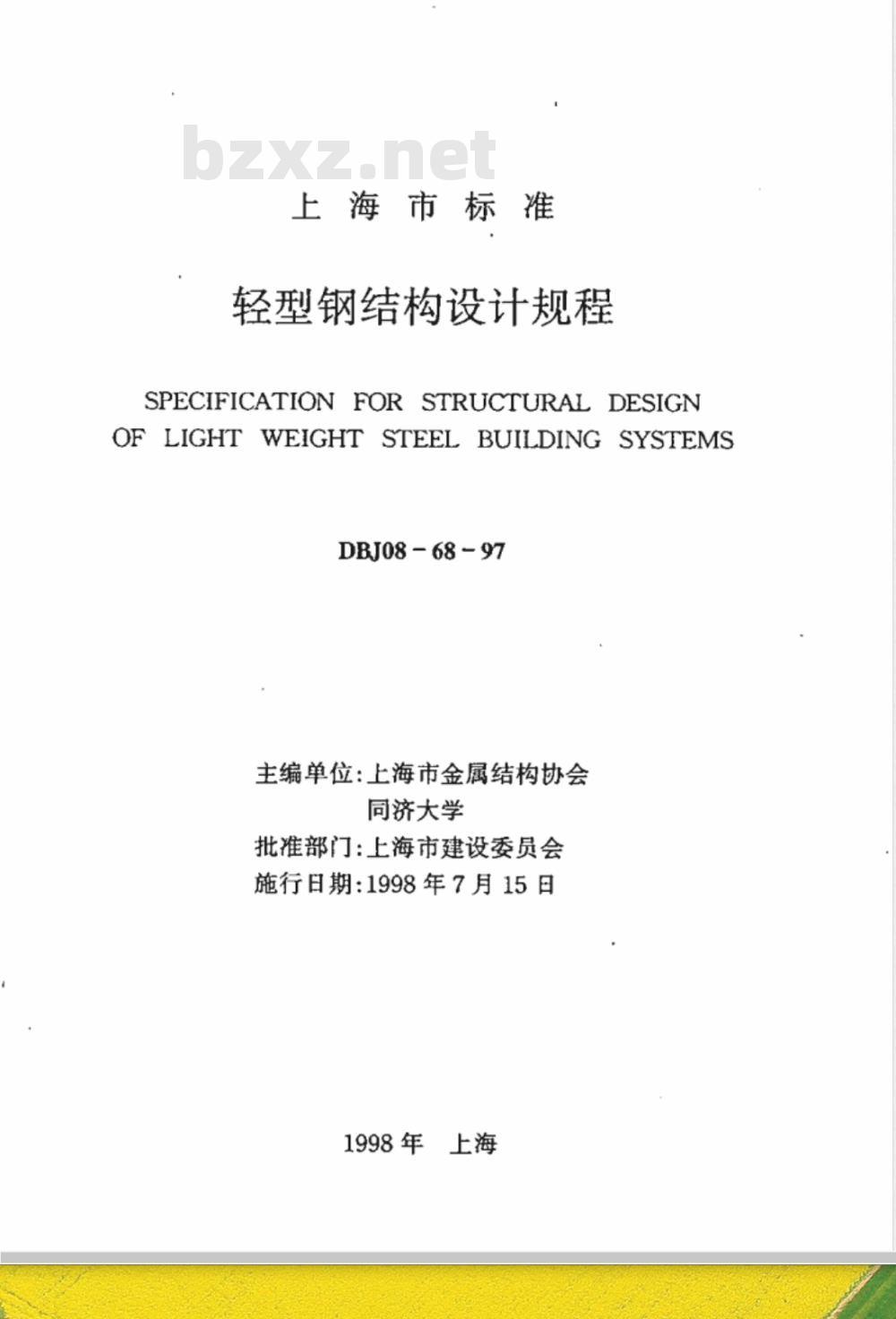

SPECIFICATION FOR STRUCTURAL DESIGNOF LIGHT WEIGHT STEEL BUILDING SYSTEMSDBJ08-68-97
主编单位：上海市金属结构协会同济大学
批准部门：上海市建设委员会
施行日期：1998年7月15日
1998年
上海市建设委员会
沪建建（98）第0343号

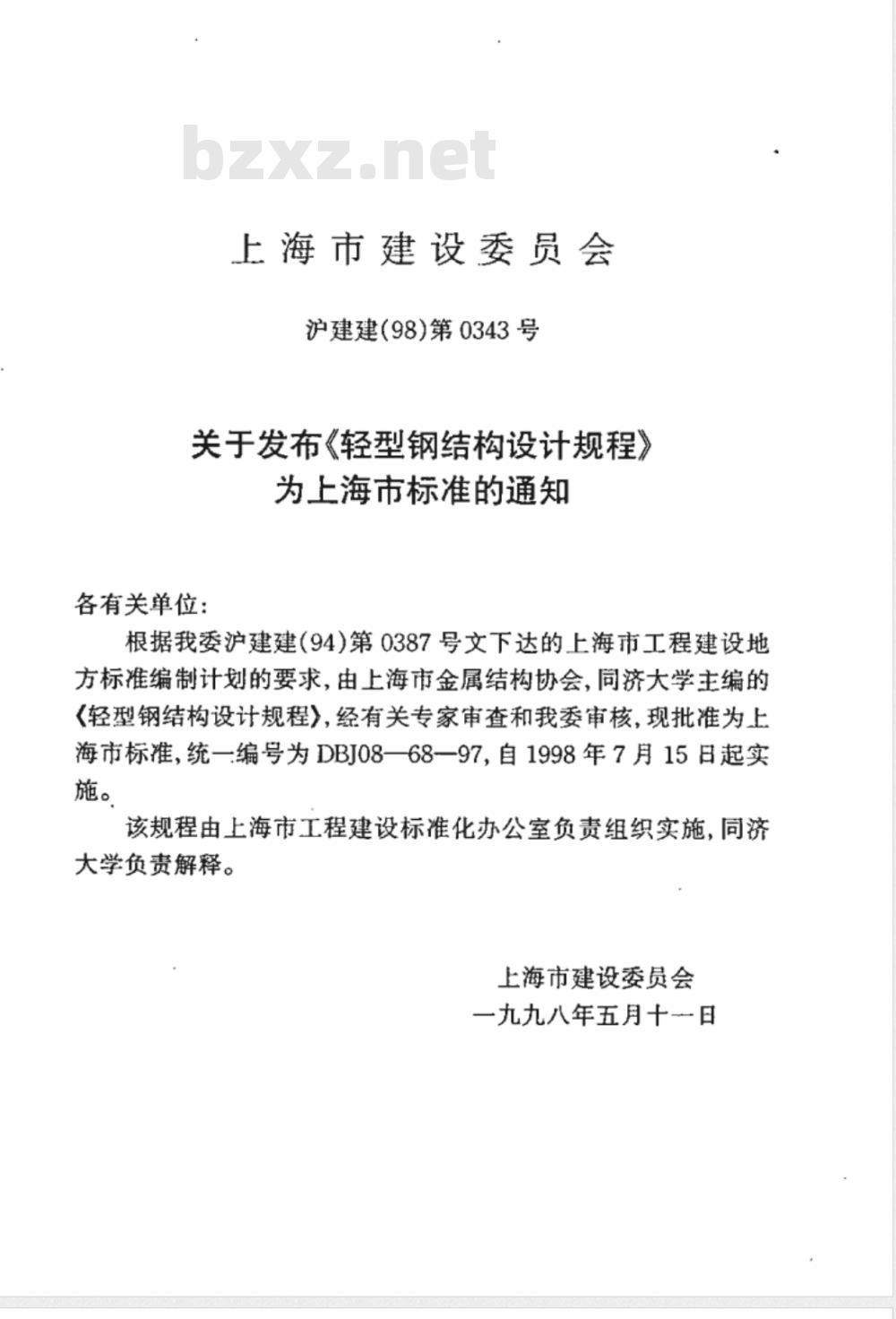

关于发布《轻型钢结构设计规程》为上海市标准的通知
各有关单位：
根据我委沪建建（94)第0387号文下达的上海市工程建设地方标准编制计划的要求，由上海市金属结构协会，同济大学主编的《轻型钢结构设计规程》，经有关专家审查和我委审核，现批准为上海市标准，统一编号为DBJ08一68一97，自1998年7月15日起实施。
该规程由上海市工程建设标准化办公室负责组织实施，同济大学负责解释。
上海市建设委员会
一九九八年五月十一日

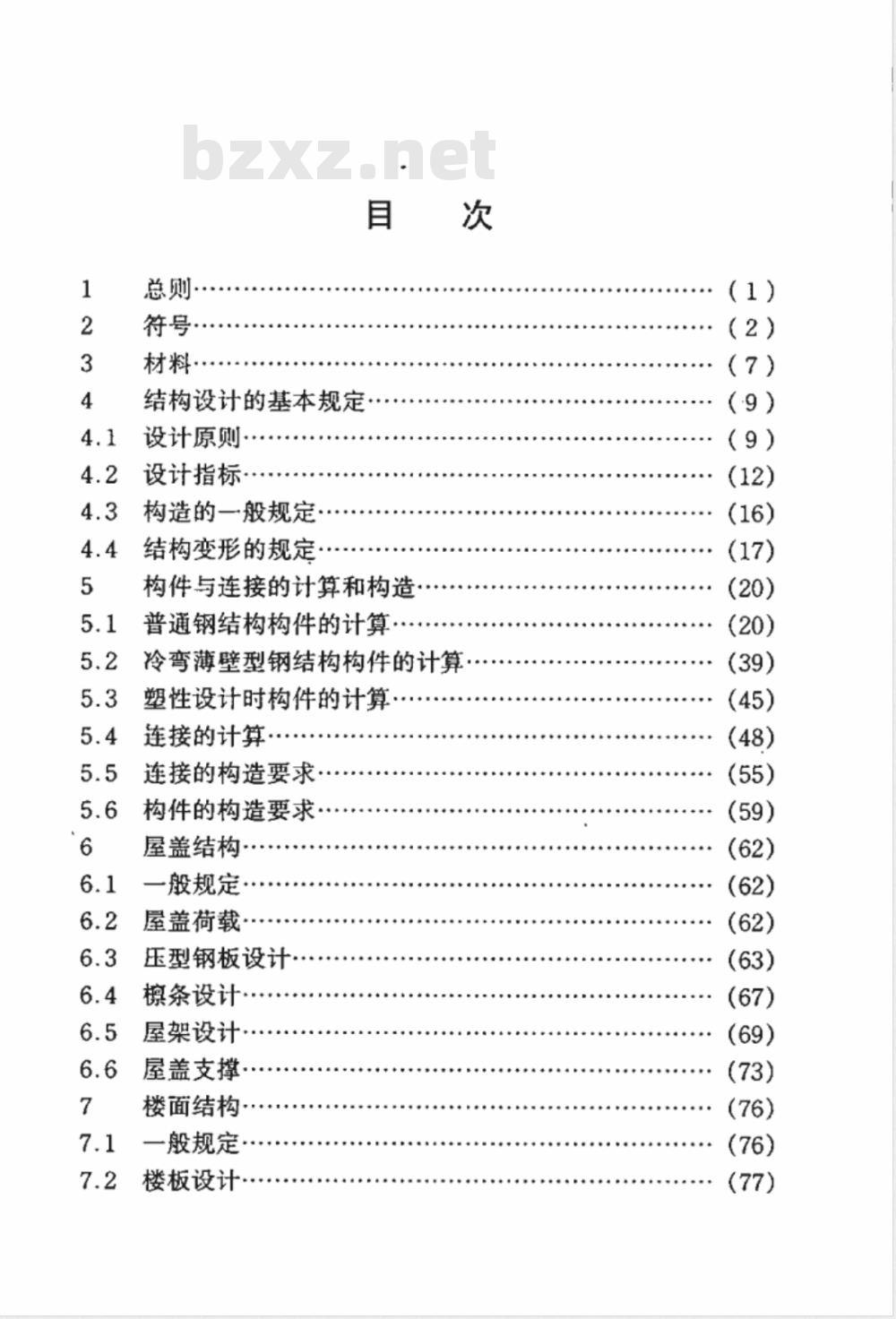

总则·
符号·
材料、
结构设计的基本规定
设计原则·
设计指标
构造的一般规定·
结构变形的规定
构件与连接的计算和构造www.bzxz.net
普通钢结构构件的计算
冷弯薄壁型钢结构构件的计算
塑性设计时构件的计算
连接的计算·
连接的构造要求·
构件的构造要求
屋盖结构·
一般规定
屋盖荷载
压型钢板设计
擦条设计·
屋架设计
屋盖支撑

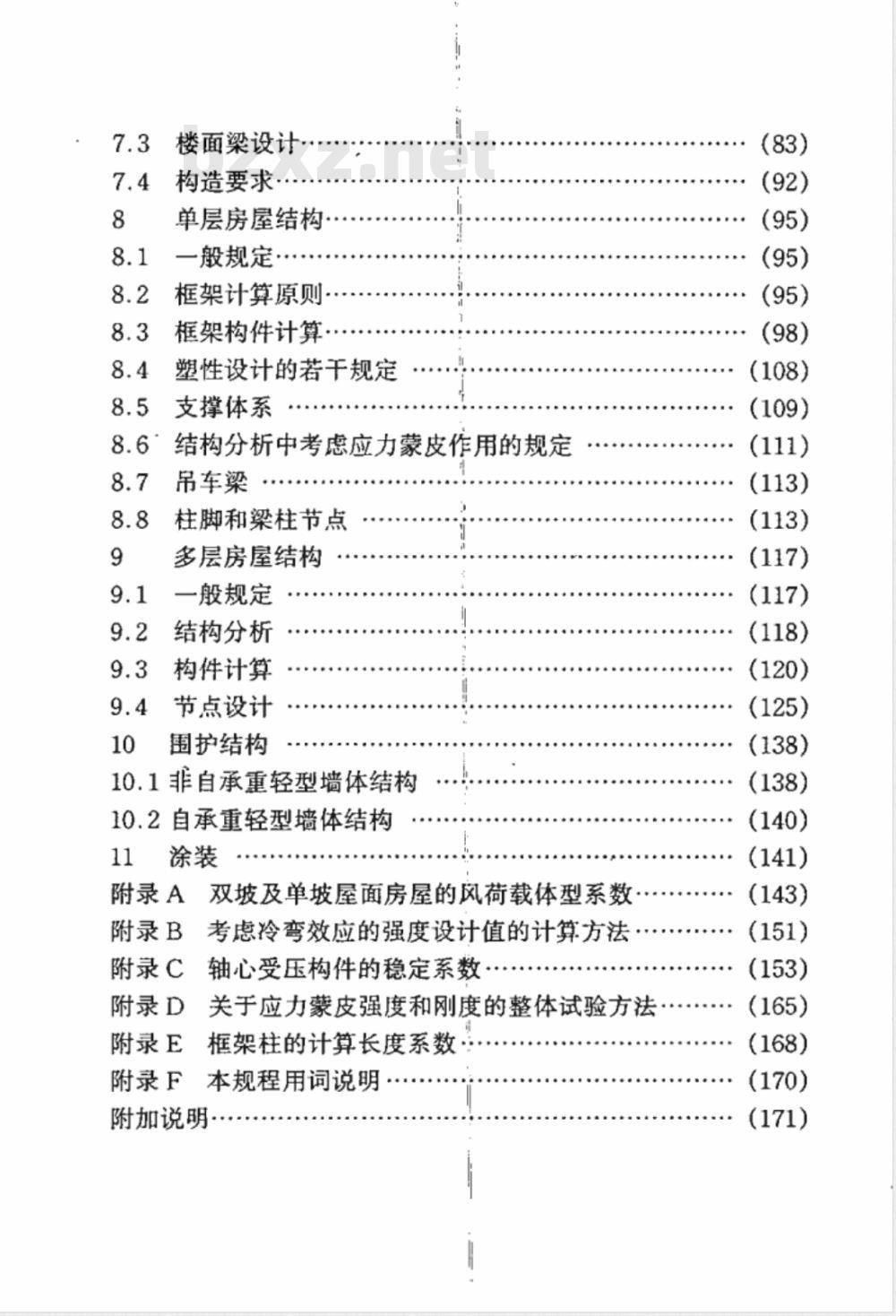

楼面结构
一般规定
楼板设计：
楼面梁设计：
构造要求·
单层房屋结构
一般规定
框架计算原则·
框架构件计算·
塑性设计的若干规定
支撑体系
结构分析中考虑应力蒙皮作用的规定吊车梁
柱脚和梁柱节点
多层房屋结构
一般规定
结构分析
构件计算
节点设计
围护结构
10.1非自承重轻型墙体结构
10.2自承重轻型墙体结构
附录A
双坡及单坡屋面房屋的风荷载体型系数附录B
考虑冷弯效应的强度设计值的计算方法附录C
轴心受压构件的稳定系数
附录D
关于应力蒙皮强度和刚度的整体试验方法附录E
框架柱的计算长度系数
附录F本规程用词说明
附加说明

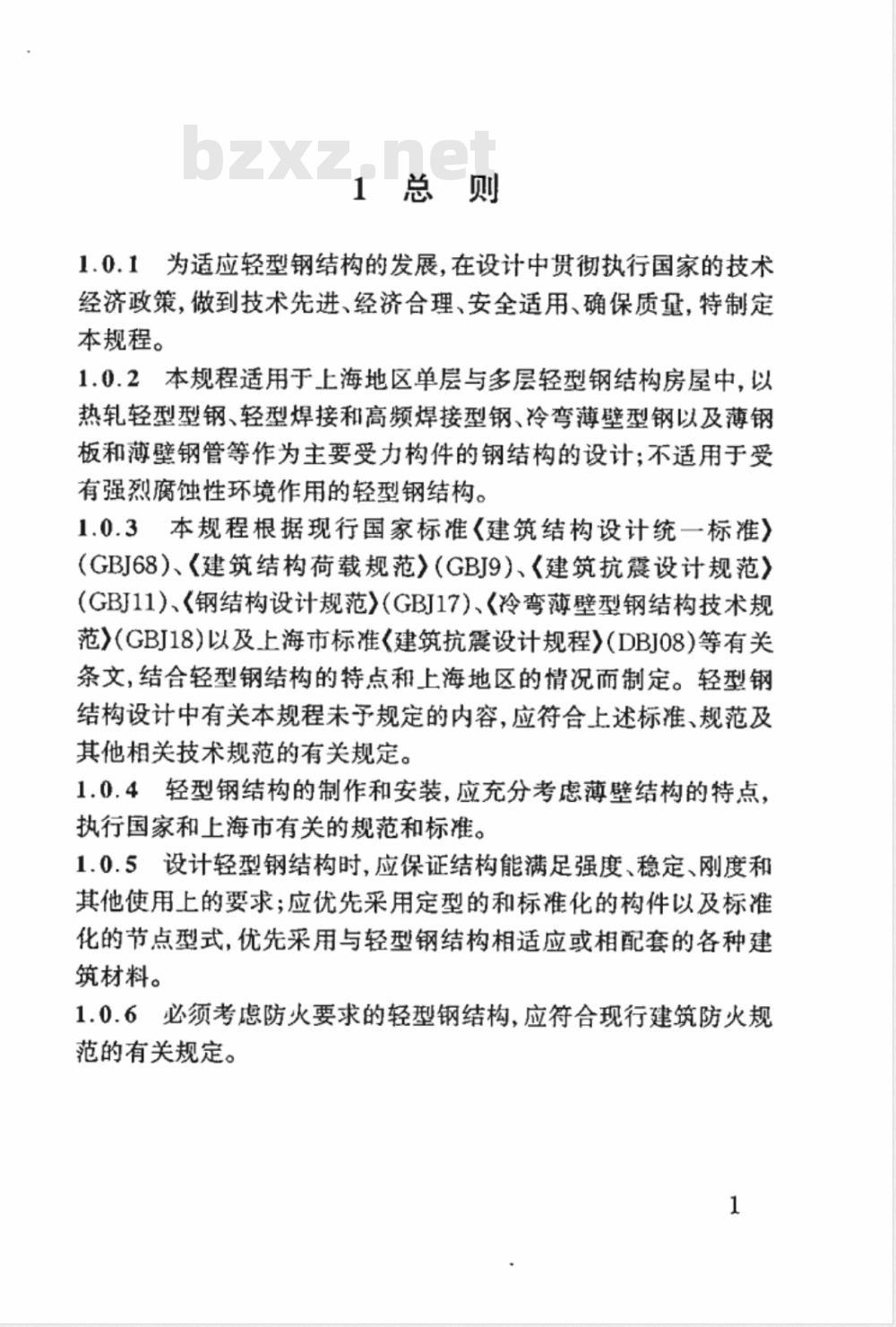

1总则
1.0.1为适应轻型钢结构的发展，在设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规程。
1.0.2本规程适用于上海地区单层与多层轻型钢结构房屋中，以热轧轻型型钢、轻型焊接和高频焊接型钢、冷弯薄壁型钢以及薄钢板和薄壁钢管等作为主要受力构件的钢结构的设计；不适用于受有强烈腐蚀性环境作用的轻型钢结构。1.0.3本规程根据现行国家标准建筑结构设计统一标准）（GBJ68）、《建筑结构荷载规范》（GBJ9）、《建筑抗震设计规范》(GBJ11）、《钢结构设计规范》（GBJ17)、《冷弯薄壁型钢结构技术规范》(GBJ18)以及上海市标准《建筑抗震设计规程》(DBJ08)等有关条文，结合轻型钢结构的特点和上海地区的情况而制定。轻型钢结构设计中有关本规程未予规定的内容，应符合上述标准、规范及其他相关技术规范的有关规定。1.0.4轻型钢结构的制作和安装，应充分考虑薄壁结构的特点，执行国家和上海市有关的规范和标准。1.0.5设计轻型钢结构时，应保证结构能满足强度、稳定、刚度和其他使用上的要求；应优先采用定型的和标准化的构件以及标准化的节点型式，优先采用与轻型钢结构相适应或相配套的各种建筑材料。
1.0.6必须考虑防火要求的轻型钢结构，应符合现行建筑防火规范的有关规定。
