【船舶行业标准(CB)】 平板式减震器

中华人民共和国第六机械工业部部
平板式减震器

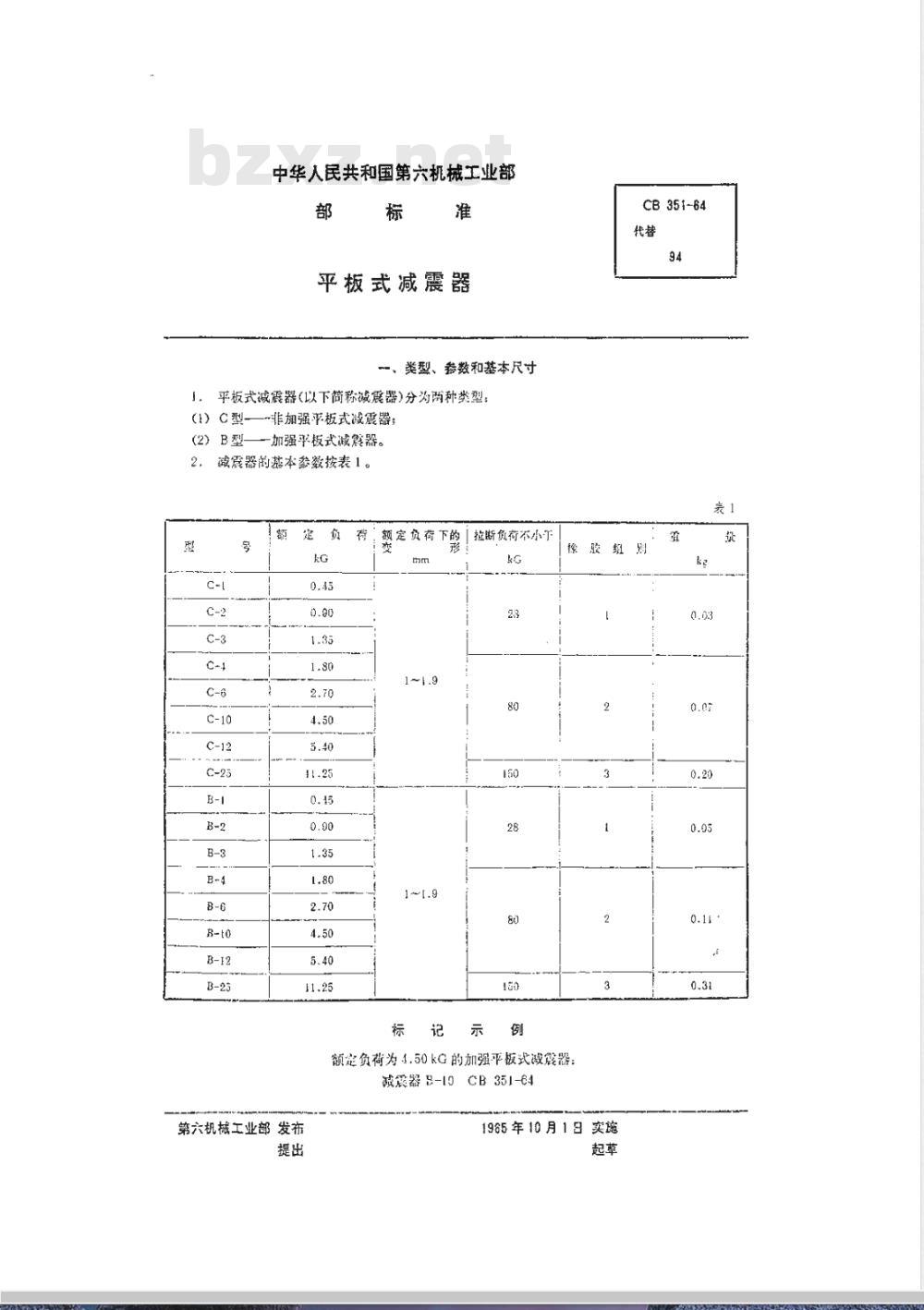

一、类型、参数和基本尺寸
」．平板式减震器（以下简称减震器）分为两种类型：（1）C型—~非加强平板式减露器；(2）B型——加强平板式减震器。2．减震器的基本参数按表1。
：额定负荷下的「拉断负荷不小于待
标记示例
CB35t-64
胶纽则
额定负荷为4.50kG的加强平板式减露器：减袭器B-10CB351-64
第六机械工业部发布
1965年10月1日实施
共页第2页
CB.351-64

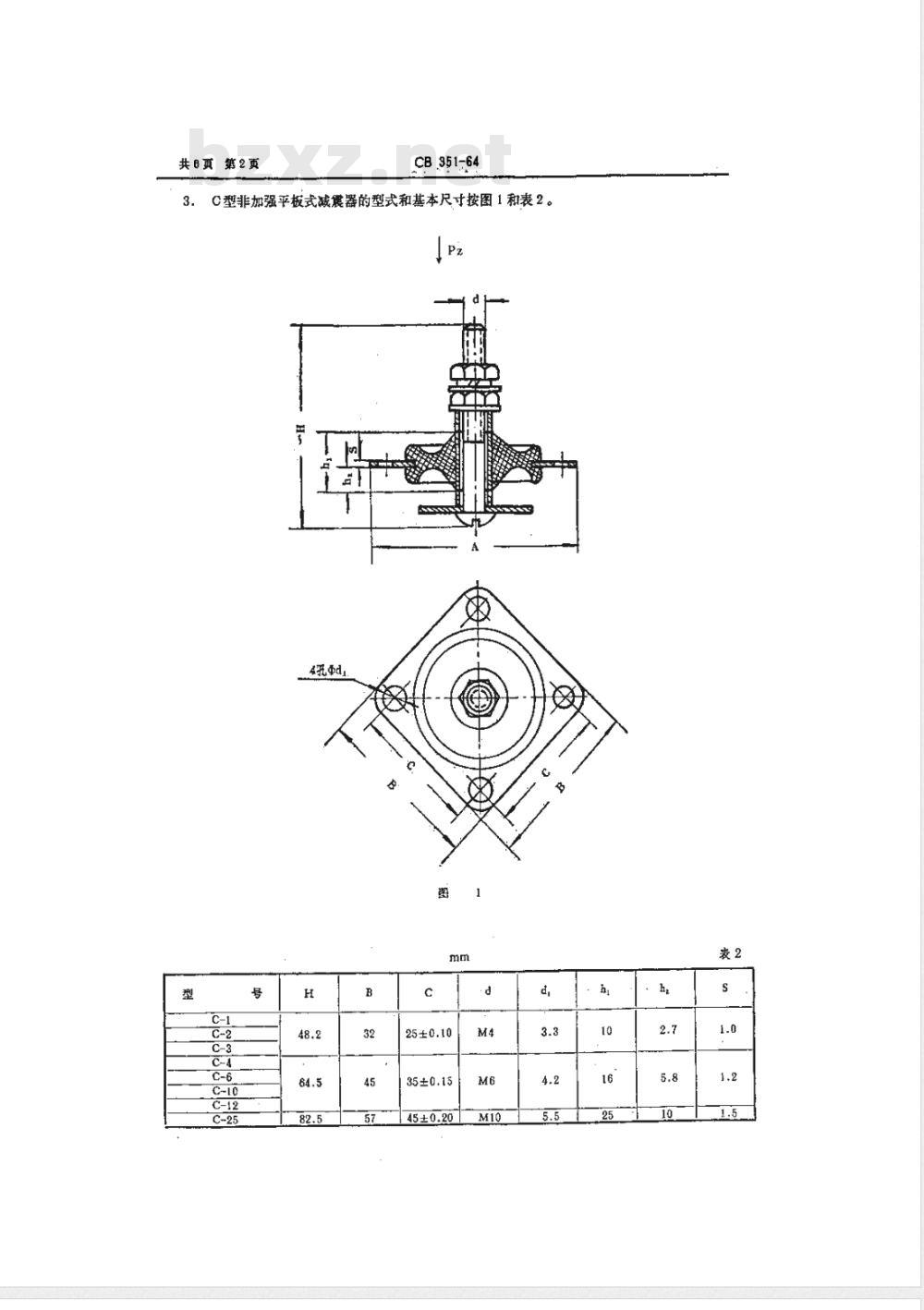

3．C型非加强平板式减震器的型式和基本尺寸按图1和表2。Pz
35 ±0.15
45 ± 0.20
CB 351-64

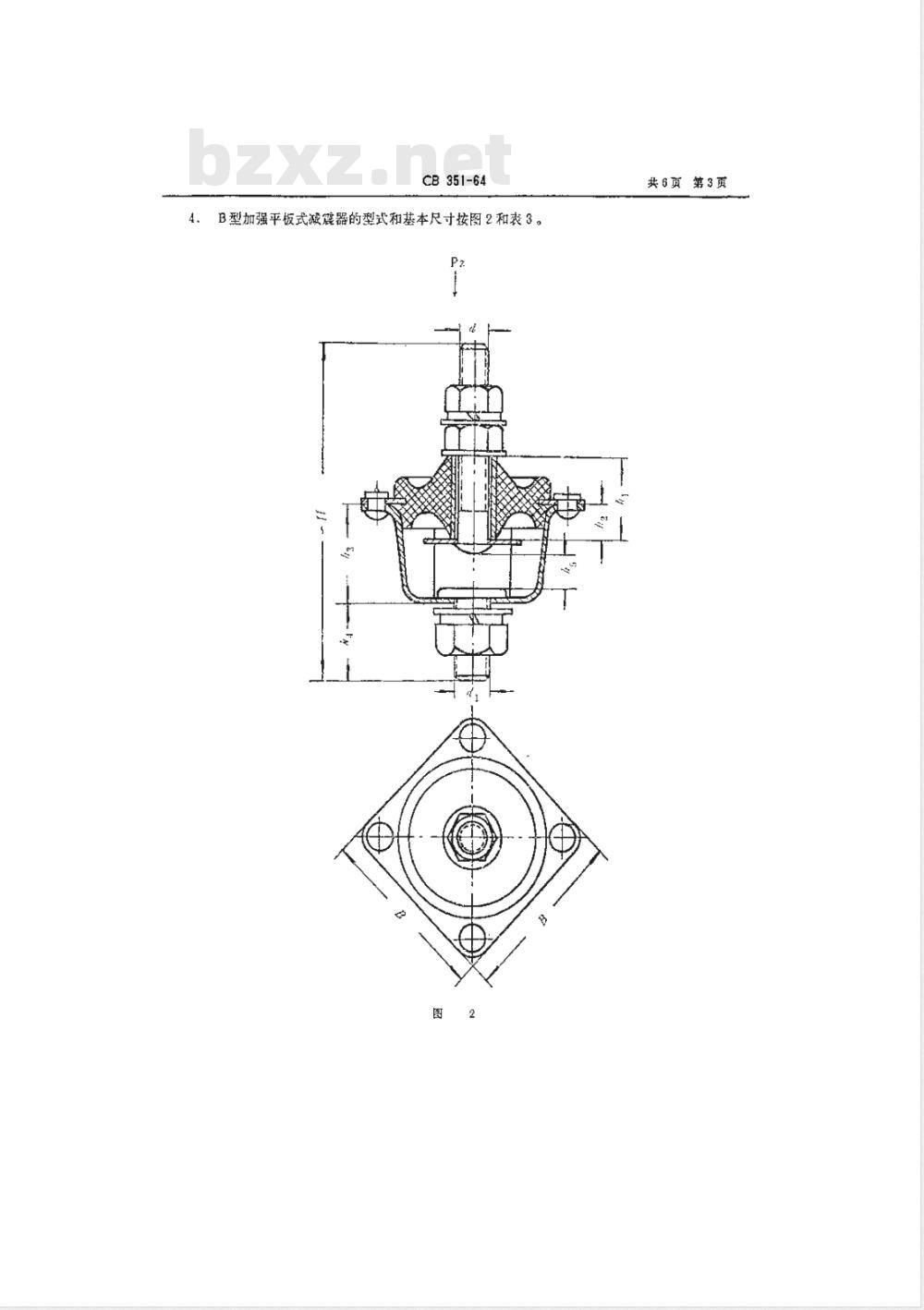

4．B型加强平板式减震器的型式和基本尺寸按图2和表3。P2
共6页第3页
共6页第4页
CB351-64

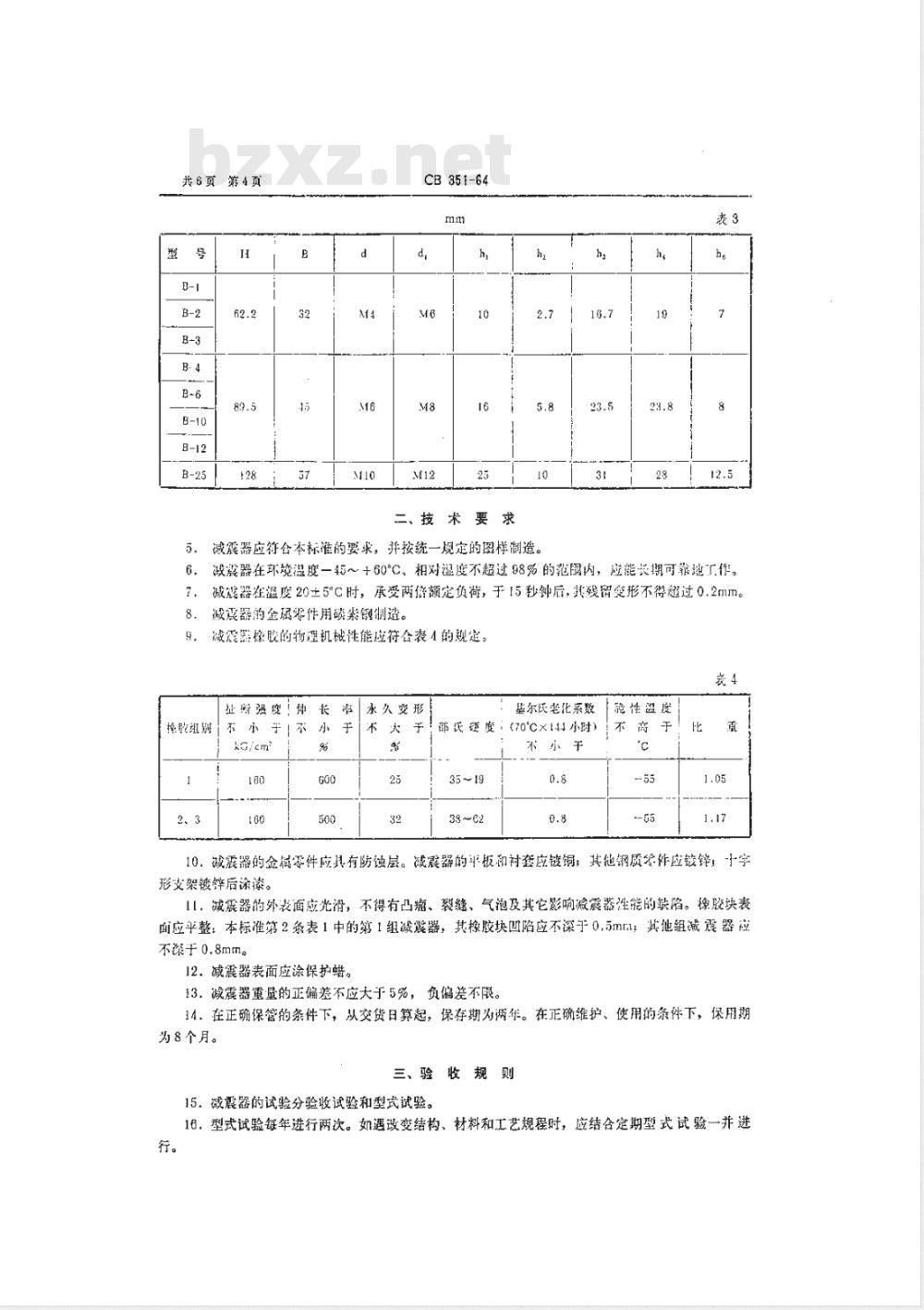

二、技术要求
诚震器应符合本标准的要求，并按统一规定的图样制造。5.
减震器在坏境温度一45～+60°℃，相对湿度不超过98%的范图内，应能长期可地下作。6.
减器在度20±5°C时，承受两倍额定负荷，于15秒钟后，其残留变形不得超过0.2mm。7.
减震器的金属零件用碳紫钡制造。8.
减震器格胶的物理机械性能应符合表4的规定：9.
址渐强度！伸
接股班别
于！不
基尔氏老化系数
永久变形
于！部民领度：（70℃×E14小时）本
不小于
施性温度
10．减震器的金减零件应具有防蚀层。减囊器的乎板和衬套应镀铜；其他钢质参作应铰锌，-字形支架镀锌后涂漆。
II．减震器的外表面应光滑，不得有凸癌、裂缝、气泡及其它影响减震器性能的缺陷。橡胶块表面应乎平整：本标准第2条表1中的第1组减震器，其橡胶块凹陷应不深子0.5mrl；其他组藏震器位不深于0.8mm
12.减震器表面应涂保护蜡。
13.减震器重量的正偏差不应大于5%，负偏差不限。14，在正确保管的条件下，从交货日算起，保存期为两年。在正确维护、使用的条件下，保用期为8个月。
三、验收规则
15．减震器的试验分验收试验和型式试验。16．型式试验每年进行两次。如遇改变结构、材料和工艺规程时，应结合定期型式试验一并进行。
CB351-64
共6页第5页

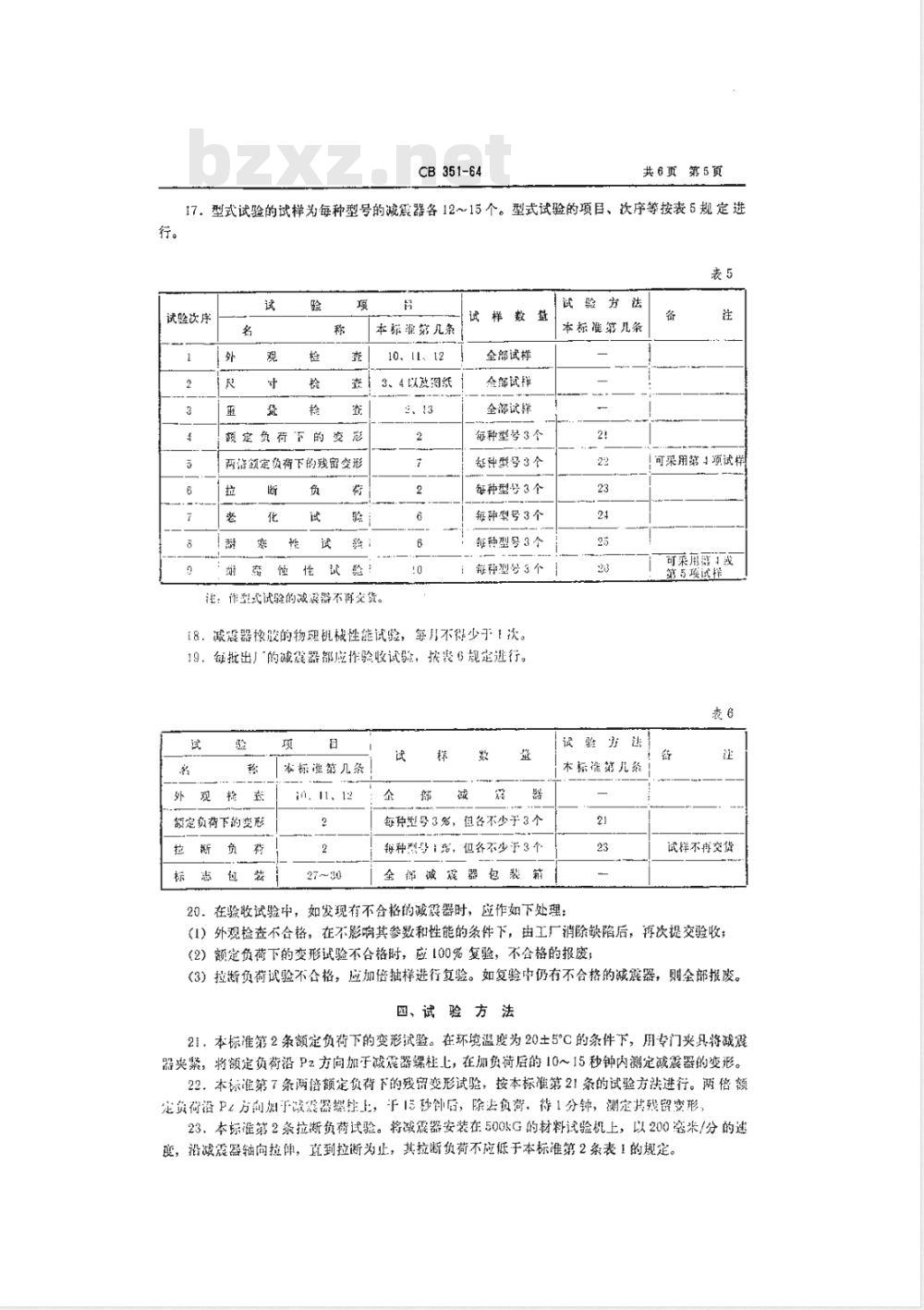

17.型式试验的试样为每种型号的减震器各12~15个。型式试验的项目、次序等按表5规定进表5
试验次序
本标准效几条
额定负荷下的变形
两治额定负荷下的残留变形
10、11、12wwW.bzxz.Net
3、4以效图纸
2、13
注：作型式试验的减展器不再交货。试样数
全部试样
金都试伴
全部试群
每种型号3个
都冲型号3个
每种型号3个
每郭型号3个
解科型号3个
每萨型号3个
18.减震器格股的物理机械性能试验，每月不待少于1次。19．每批出厂的减袭器部应作验收试验，按表6规定进行。试
额定负荷下的变形
本标谨第几条
27～30
每种型号3%，但各不少于3个
每种烈号：器，但各不少于3个
全部诚露器包装箱
试验方法
本标准第儿条
设整方法
木标准第儿条
20．在验收试验中，如发现有不合格的减震器时，应作如下处理：注
可采用第一项试样
可莱用需了载
第5项试择
试群不再交货
（1）外观检查不合格，在不影响其参数和性能的条件下，由工厂消除缺陷后，再次提交验收；（2）额定负荷下的变形试验不合格封，应100%复验，不会格的报废，（3）拉断负荷试验不合格，应加倍抽样进行复验。如复验中仍有不合格的减露器，则全部报废。四、试验方法
21．本标准第2条额定负荷下的变形试监。在环境温度为20士5°℃的条件下，用专门夹具将震器夹紧，将额定负荷沿P2方向加于减震器螺柱上，在加负荷后的10～15秒钟内测定誠震器的变形。22．本标准第7条两倍额定负荷下的残贸变形试验，按本标准第21条的试验方法进行。两格额定负荷沿P之方向加于设袭器骤驻上，F1砂创后，除法负荷，衔1分钟，测定其留变形23．本标准第2条拉断负荷试验。将减震器安装在500kG的材料试验机上，以200溶米/分的速度，沿减震器轴向拉伸，直到拉断为止，其拉断负荷不应低于本标准第2条表1的规定。共6页第5页
CB 351-64
24，本标准第6条设震器橡胶的老化试验，将减袭器自由悬挂在不透光的密闭本柜内三个月。在试验过程中，探持密闭柜内空气温度为20土5°C，相对湿度为65士10%，或者采用基尔氏老化加速试验法，将减震器放在空气温度为70士2°℃的恒温箱内144小时。试验前后采用本标准第21条的试验方法，测定额定负荷下的变形，并进行比较之。试验前的变形应符合本标准第2条表1的规定；试验后的变形，应在0.9~2mm范内。
25．本标准第6条减震器橡胶的耐寒性试验。将减震器放置在温度为一45°C的低温箱中6小时，取出后立即按本标准第23条试验方法进行试验，其拉断负荷不得低于本标准第2条表1的规定。26.本标准第10条耐蚀性试验。将镀锌零件没入3.5%的食盐水中24小时，取出后在温度为20士5°C的空气中放置2小时，然后再循环进行1次。试验后，金属零件表面不应有锈蚀。五、标志、包装和保管
27．减凝器上应标有制造厂标志、型号和制造日期。28．同一型号的减震器应装在一个纸盒内，盒内应放有出合格证书，纸盒外用塑料袋封装。29．运输时，将装有减震器的纸盒再装在衬有防潮纸的包装箱内，包装篇内应放有装箱单。30．包装箱上除注明一般运输事项外，尚应标注\小心轻放”、“防泌”和“防潮”等字样。31.减震器应保存在温度为5～25°℃、相对湿度不超过60%以及通风良好的仓库中，并要求做到：（1）避免太阳光的直接照射；
(2）离发热发光源1m以外：
（3）避免受润类以及酸碱物质的污染；（$）使减震器处于自由状态。
32．在保存期内，从工厂交货日算起，链隔6个月检查「次塑料袋封装情况。
