【冶金行业标准(YB)】 高纯石墨制品灰分的测定

YB/T 5146--2000

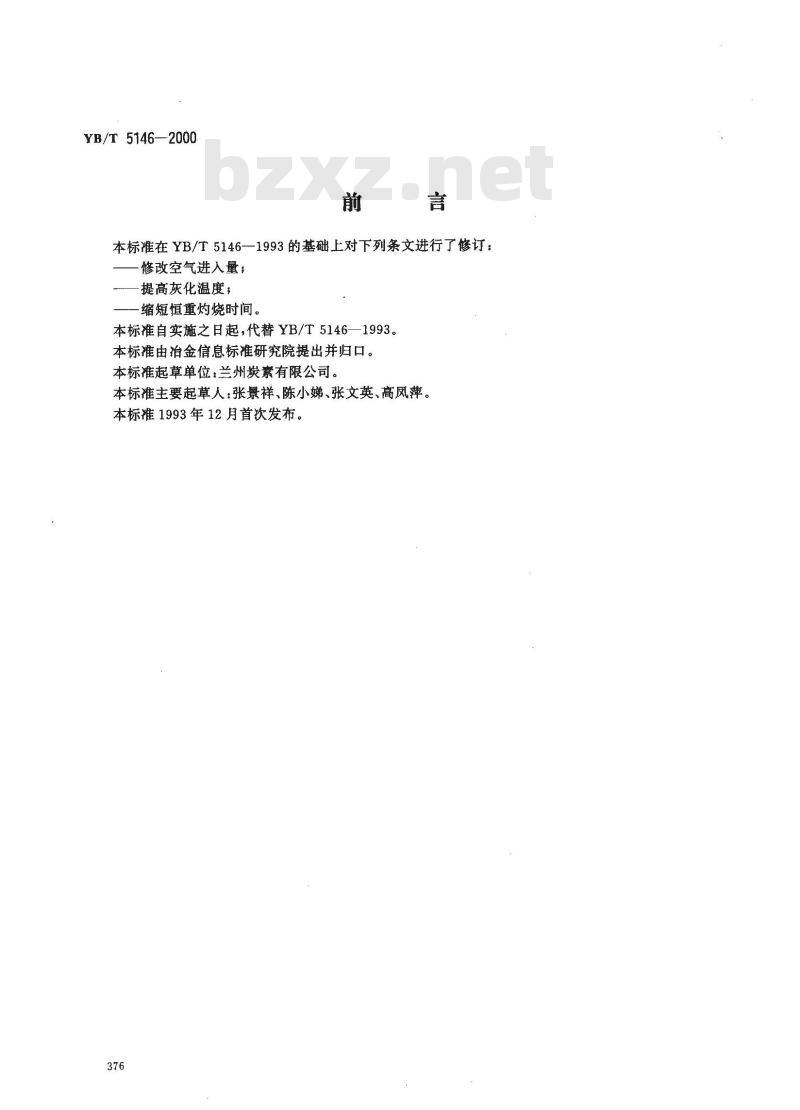

本标准在YB/T5146--1993的基础上对下列条文进行了修订：修改空气进入量；
提高灰化温度；
缩短恒重灼烧时间。
本标准自实施之日起，代替YB/T5146—1993。本标准由冶金信息标准研究院提出并归口。本标准起草单位：兰州炭素有限公司。本标准主要起草人：张景祥、陈小娣、张文英、高风萍。本标准1993年12月首次发布。
1范围

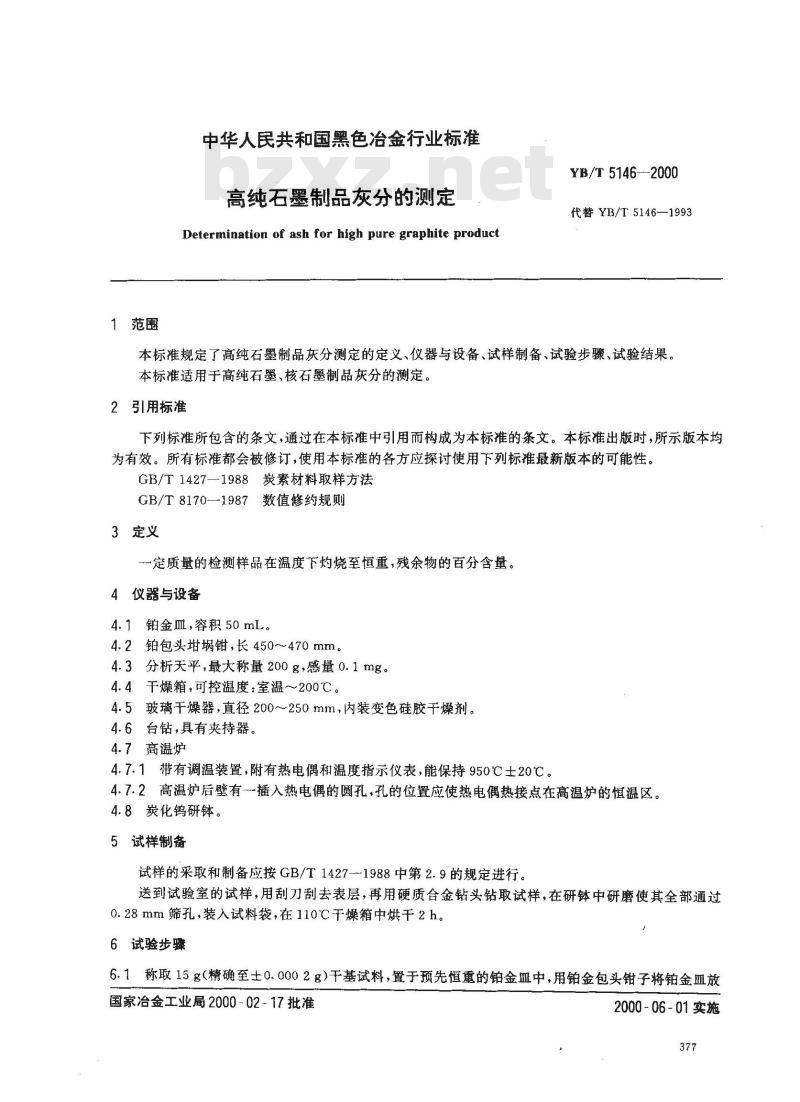

中华人民共和国黑色治金行业标准高纯石墨制品灰分的测定
Determination of ash for high pure graphite productYB/T 5146--2000此内容来自标准下载网
代替YB/T5146—1993
本标准规定了高纯石墨制品灰分测定的定义、仪器与设备、试样制备、试验步骤、试验结果。本标准适用于高纯石墨、核石墨制品灰分的测定2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标推的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1427—1988炭素材料取样方法GB/T8170—1987数值修约规则
3定义
一定质量的检测样品在温度下灼烧至恒重，残余物的百分含量。4仪器与设备
4.1铂金皿，容积50mL。
4.2铂包头埚钳，长450~470mm。4.3分析天平，最大称量200g，感量0.1mg。4.4干燥箱，可控温度：室温200℃。4.5玻璃干燥器，直径200～250mm，内装变色硅胶干燥剂。4.6台钻，具有夹持器。
4.7高温炉
4.7.1带有调温装置，附有热电偶和温度指示仪表，能保持950℃士20℃。4.7.2高温炉后壁有一插入热电偶的圆孔，孔的位置应使热电偶热接点在高温炉的恒温区。4.8炭化钨研钵。
5试样制备
试样的采取和制备应按GB/T1427--1988中第2.9的规定进行。送到试验室的试样，用刮刀刮去表层，再用硬质合金钻头钻取试样，在研钵中研磨使其全部通过0.28mm筛孔，装入试料袋，在110℃干燥箱中烘干2h。6试验步骤
6.1称取15g（精确至士0.0002g)干基试料，置于预先恒重的铂金皿中，用铂金包头钳子将铂金血放国家冶金工业局2000-02-17批准2000-06-01实施

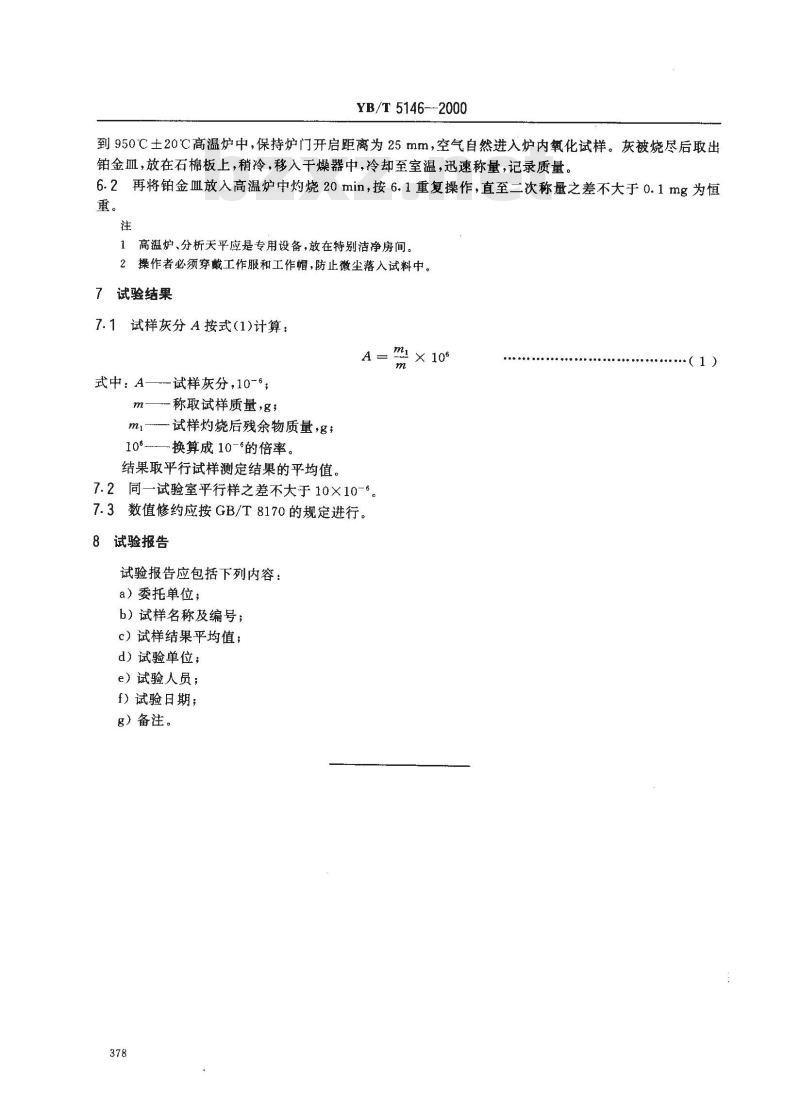

YB/T 5146--2000
到950℃土20℃高温炉中，保持炉门开启距离为25mm，空气自然进入炉内氧化试样。灰被烧尽后取出铂金皿，放在石棉板上，稍冷，移入于燥器中，冷却至室温，迅速称量，记录质量。6.2再将铂金Ⅲ放入高温炉中灼烧20min，按6.1重复操作，直至二次称量之差不大于0.1mg为恒重。
1高温炉、分析天平应是专用设备，放在特别洁净房间。2操作者必须穿戴工作服和工作帽，防止微尘落入试料中。7试验结果
7.1试样灰分A按式(1)计算：
式中：A—试样灰分，10-°，
m—-称取试样质量,g,
m -—试样灼烧后残余物质量，g;106——换算成10-的倍率。
结果取平行试样测定结果的平均值7.2同一试验室平行样之差不大于10×10-6。7.3数值修约应按GB/T8170的规定进行。8试验报告
试验报告应包括下列内容：
a）委托单位；
b）试样名称及编号；
c）试样结果平均值；
d）试验单位；
e）试验人员；
f）试验日期；
g）备注。
ml×100
（1）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
