【煤炭行业标准(MT)】 煤矿用伸缩带式输送机参数

MT/T529—1995

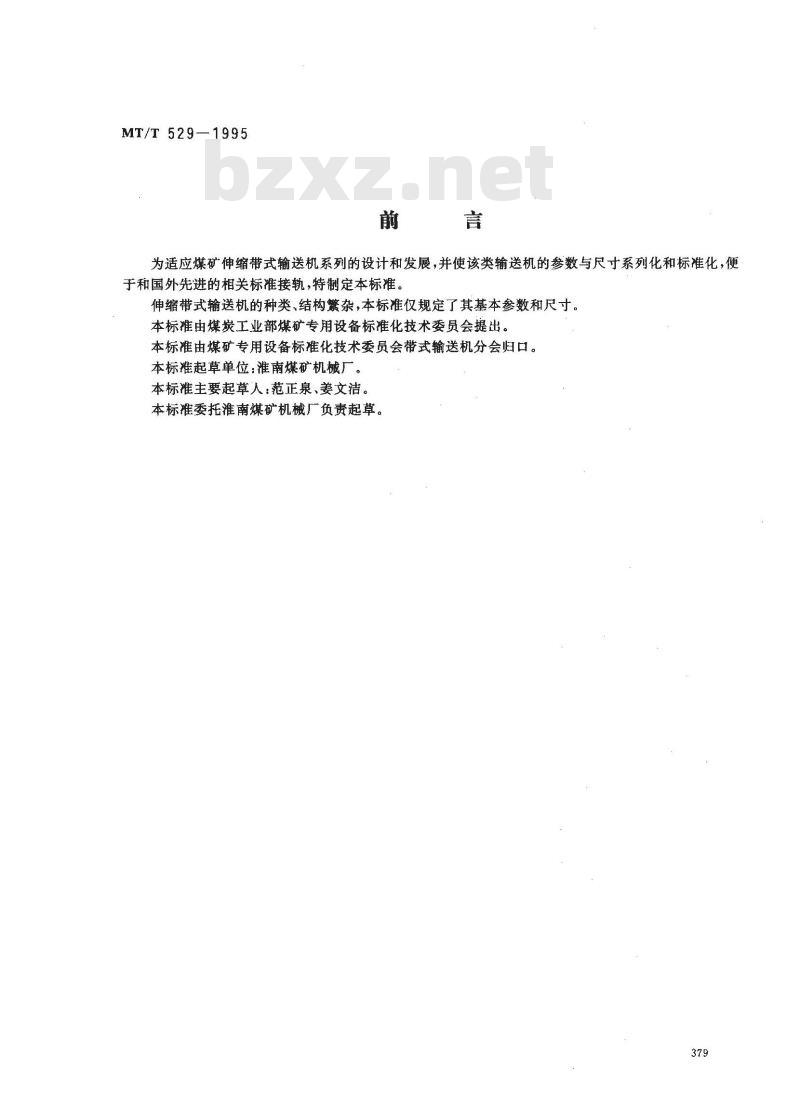

为适应煤矿伸缩带式输送机系列的设计和发展，并使该类输送机的参数与尺寸系列化和标准化，便于和国外先进的相关标准接轨，特制定本标准。伸缩带式输送机的种类、结构繁杂，本标准仅规定了其基本参数和尺寸。本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标准化技术委员会带式输送机分会归口。本标准起草单位：准南煤矿机械厂。本标准主要起草人：范正泉、姜文洁。本标准委托准南煤矿机械厂负责起草。379
1范围

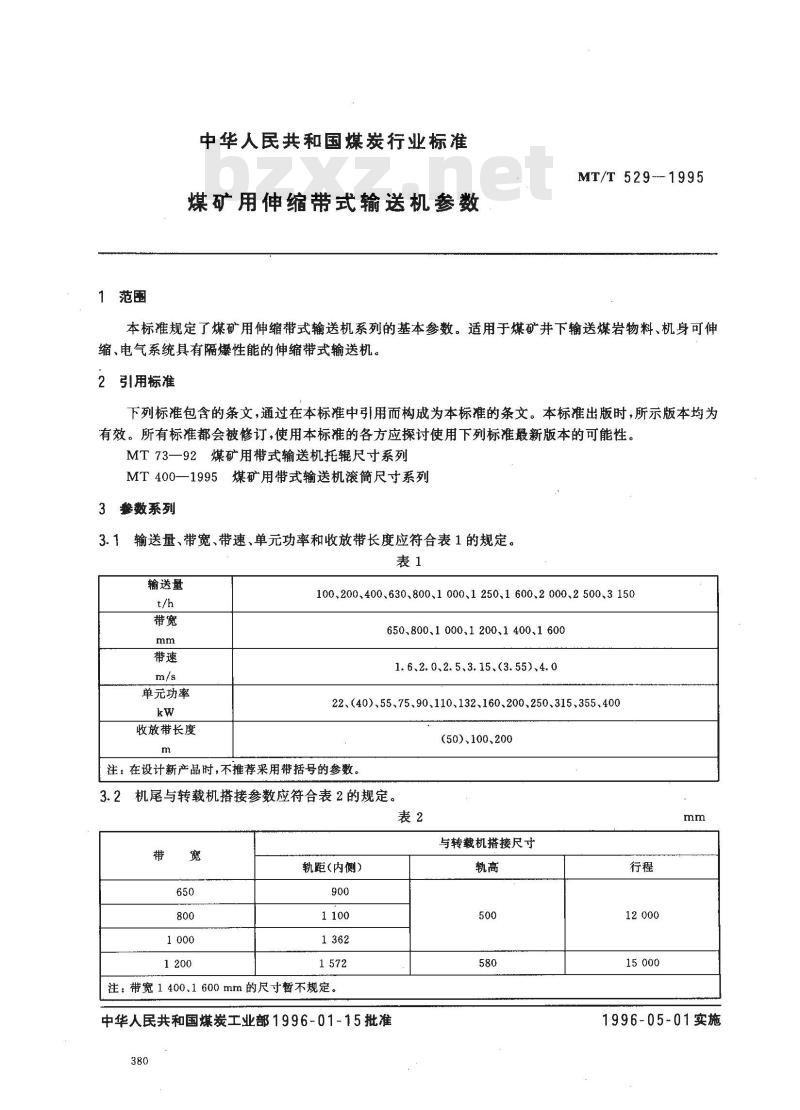

中华人民共和国煤炭行业标准
煤矿用伸缩带式输送机参数
MT/T529--1995
本标准规定了煤矿用伸缩带式输送机系列的基本参数。适用于煤矿井下输送煤岩物料、机身可伸缩、电气系统具有隔爆性能的伸缩带式输送机。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。MT73一92煤矿用带式输送机托辊尺寸系列MT400—1995煤矿用带式输送机滚简尺寸系列3参数系列
3.1输送量、带宽、带速、单元功率和收放带长度应符合表1的规定。表1
输送量
单元功率
收放带长度
100、200、400、630、800、1000、1250、1600、2000、2500、3150650、800、1000.1200、1400、16001.6、2.0、2. 5、3.15、(3.55)、4.022、(40)、55、75、90、110、132、160、200、250、315、355、400(50)、100、200
注：在设计新产品时，不推荐采用带括号的参数。3.2机尾与转载机搭接参数应符合表2的规定。表2
轨距(内侧)
注：带宽1400、1600mm的尺寸暂不规定。中华人民共和国煤炭工业部1996-01-15批准380
与转载机搭接尺寸
1996-05-01实施
MT/T 529-1995
3.3传动滚簡、改向滚筒和托辊的直径应符合表3的规定。表3
传动滚简直径此内容来自标准下载网
500、630
500、630.800
630.800、1000
630.800.1000.1 250
800.1000.1250.1400
1 000.1 250.1 400.1 600
改向滚簡直径
200、315、400、500、630
200、315、400.500、630.800
250、315、400、500、630.、800、1000315、400、500、630、800、1000、1250400、500、630、800、1000、1250.1 400500.630,800、1000.1250、1400、16003.4传动滚简、改向滚简的其他参数应符合MT400的规定。5托辊的其他参数应符合MT73的规定。3.5
托辗直径
89、108、133、159.194
