【林业行业标准(LY)】 造林作业设计规程

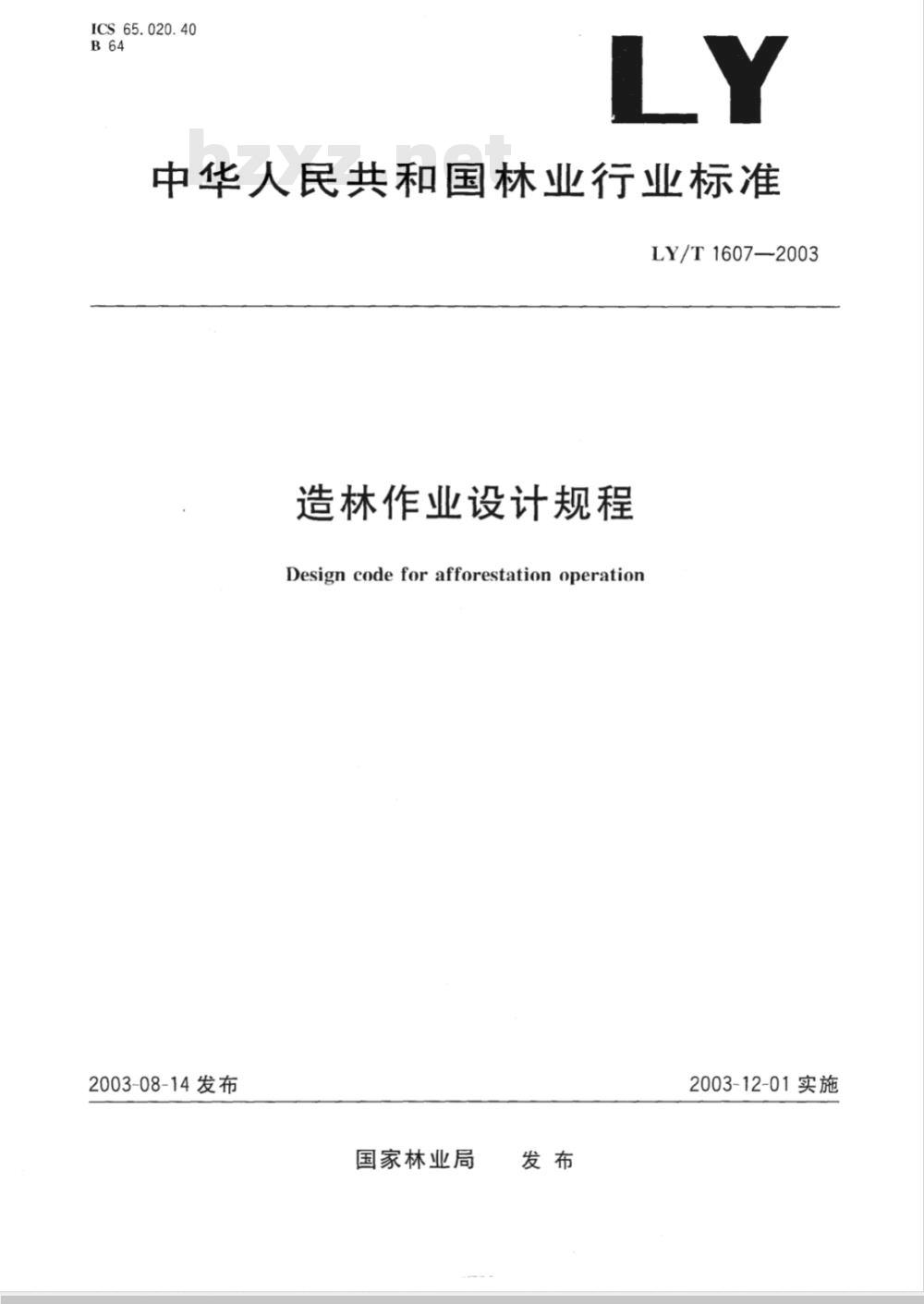

ICS65.020.40
中华人民共和国林业行业标准
LY/T1607-2003
造林作业设计规程
Design code for afforestation operation2003-08-14发布
国家林业局
2003-12-01实施
LY/T1607-—2003

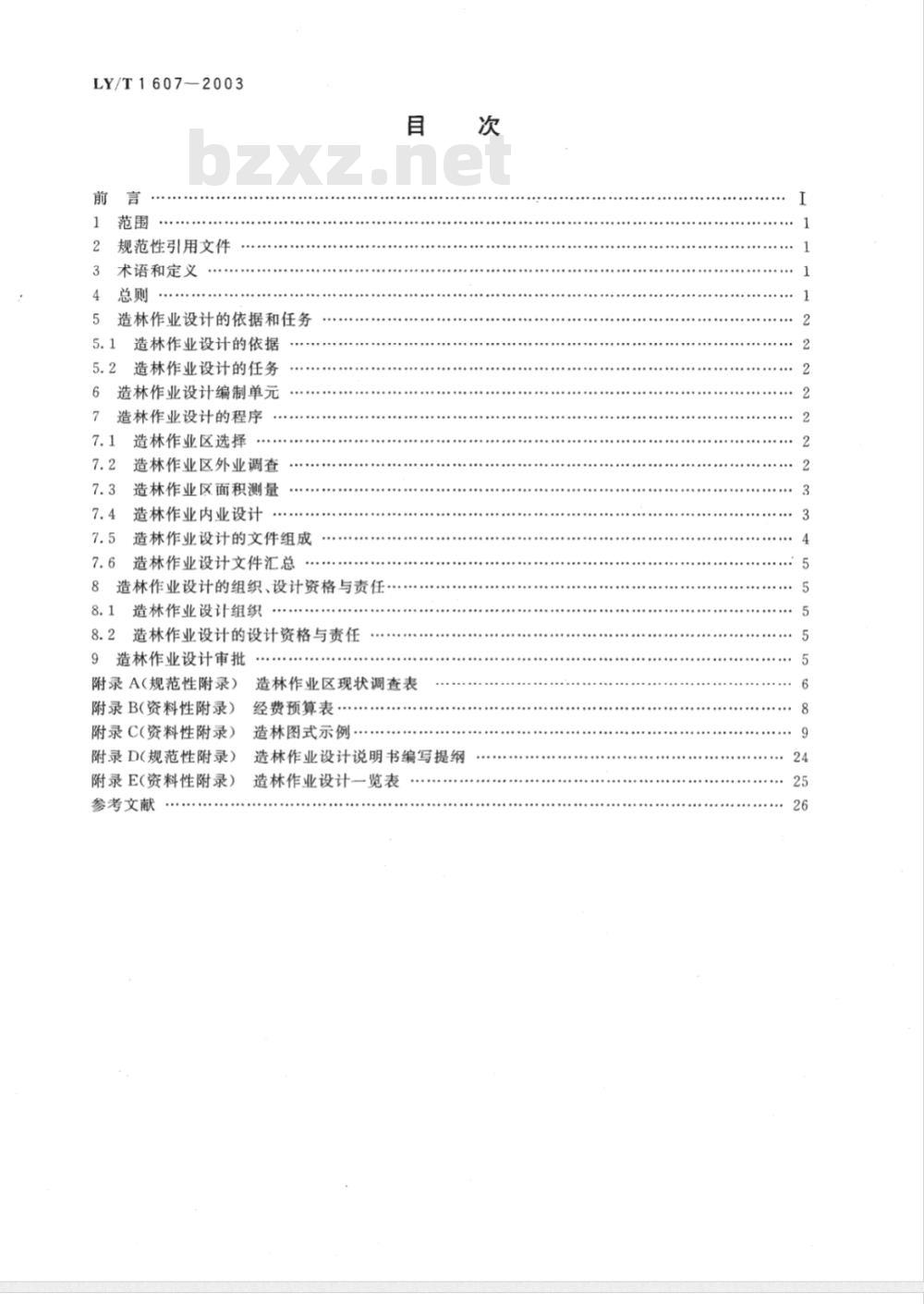

规范性引用文件
术语和定义
造林作业设计的依据和任务
造林作业设计的依据免费标准下载网bzxz
造林作业设计的任务
造林作业设计编制单元
造林作业设计的程序
造林作业区选择
造林作业区外业调查
造林作业区面积测量
造林作业内业设计
造林作业设计的文件组成
造林作业设计文件汇总
8造林作业设计的组织、设计资格与责任.·8.1造林作业设计组织
8.2造林作业设计的设计资格与责任9造林作业设计审批
附录A（规范性附录）
附录B(资料性附录)
附录C(资料性附录)
附录D规范性附录)
附录E(资料性附录)
参考文献
造林作业区现状调查表
经费预算表
造林图式示例，
造林作业设计说明书编写提纲
造林作业设计一览表
LY/T1607—2003

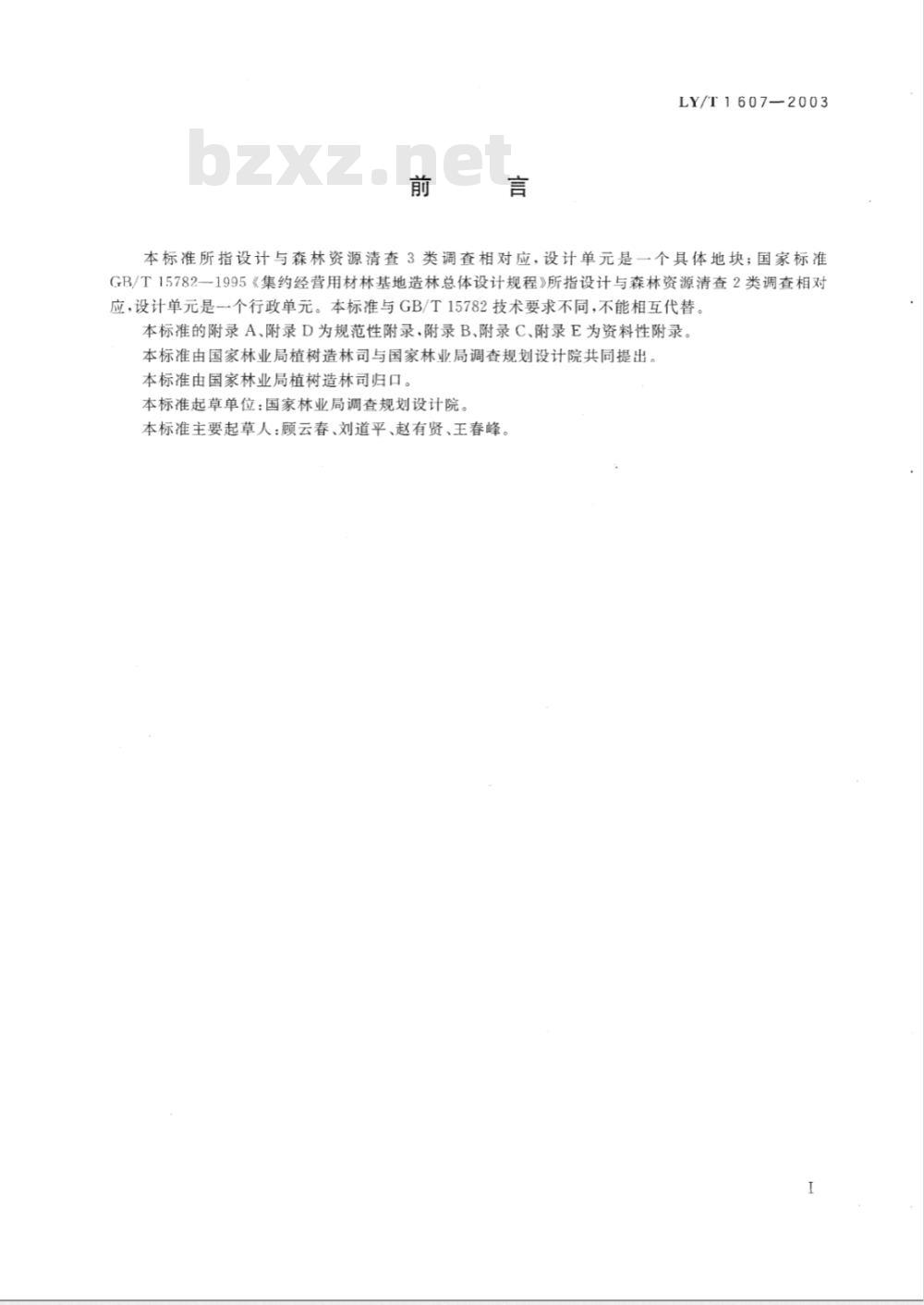

本标准所指设计与森林资源清查3类调查相对应，设计单元是一个具体地块；国家标准GB/T15782-1995《集约经营用材林基地造林总体设计规程》所指设计与森林资源清查2类调查相对应，设计单元是一个行政单元。本标准与GB/T15782技术要求不同，不能相互代替。本标准的附录A、附录D为规范性附录，附录B、附录C、附录E为资料性附录。本标准由国家林业局植树造林司与国家林业局调查规划设计院共同提出，本标准由国家林业局植树造林司归口。本标准起草单位：国家林业局调查规划设计院。本标准主要起草人：顾云春、刘道平、赵有贤、王春峰。1范围

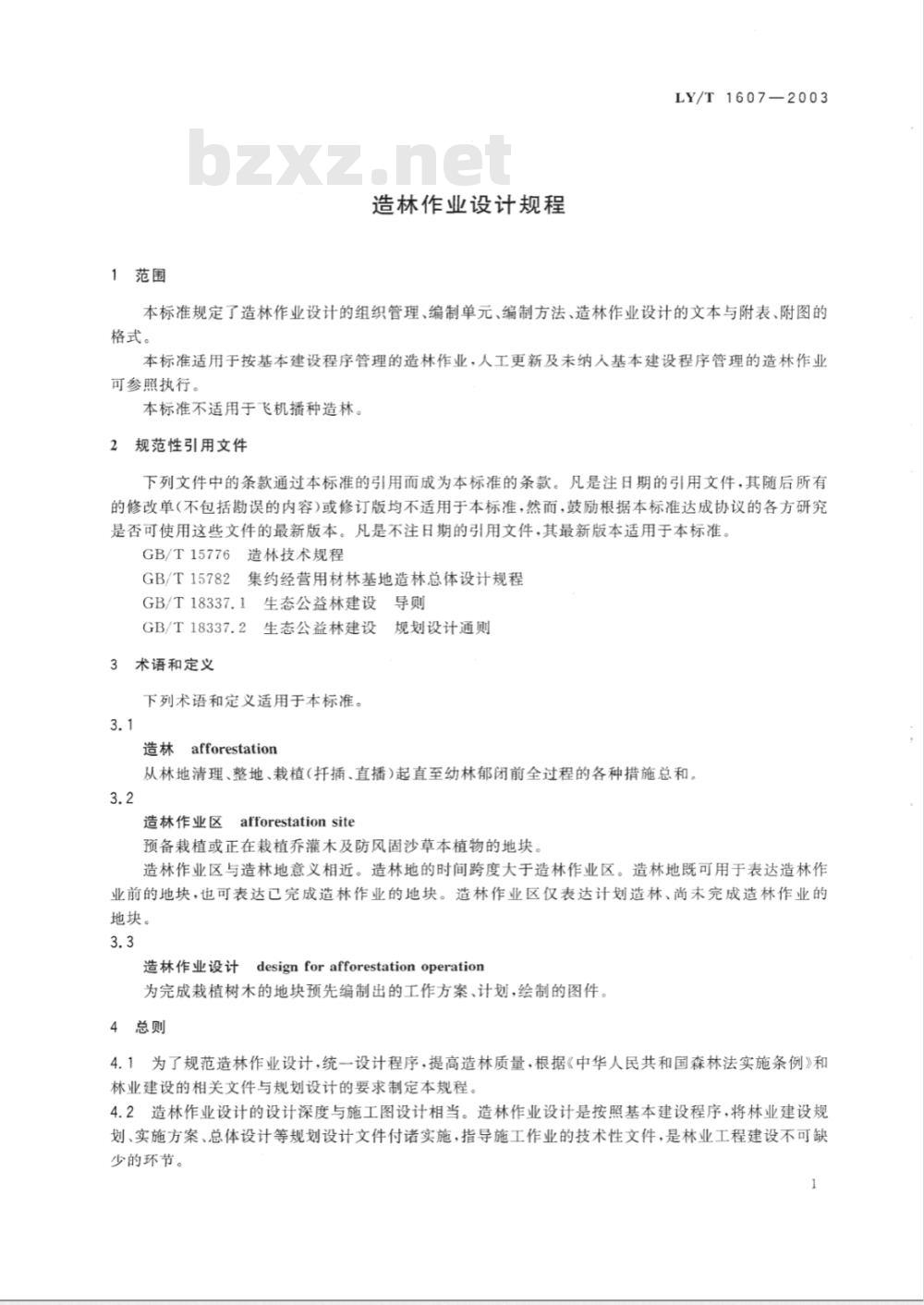

造林作业设计规程
LY/T1607-2003
本标准规定了造林作业设计的组织管理、编制单元、编制方法、造林作业设计的文本与附表、附图的格式。
本标准适用于按基本建设程序管理的造林作业，人工更新及未纳人基本建设程序管理的造林作业可参照执行。
本标准不适用于飞机播种造林。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T15776造林技术规程
GB/T15782集约经营用材林基地造林总体设计规程GB/T18337.1生态公益林建设导则GB/T18337.2生态公益林建设
规划设计通则
3术语和定义
下列术语和定义适用于本标准。3.1
造林afforestation
从林地清理、整地、栽植（扦插、直播）起直至幼林郁闭前全过程的各种措施总和。3.2
造林作业区
afforestationsite
预备栽植或正在栽植乔灌木及防风固沙草本植物的地块造林作业区与造林地意义相近。造林地的时间跨度大于造林作业区。造林地既可用于表达造林作业前的地块，也可表达已完成造林作业的地块。造林作业区仅表达计划造林、尚未完成造林作业的地块。
造林作业设计designforafforestationoperation为完成栽植树木的地块预先编制出的工作方案、计划，绘制的图件4总则
4.1为了规范造林作业设计，统一设计程序，提高造林质量，根据《中华人民共和国森林法实施条例》和林业建设的相关文件与规划设计的要求制定本规程。4.2造林作业设计的设计深度与施工图设计相当。造林作业设计是按照基本建设程序，将林业建设规划、实施方案、总体设计等规划设计文件付诸实施，指导施工作业的技术性文件，是林业工程建设不可缺少的环节。
LY/T1607—2003

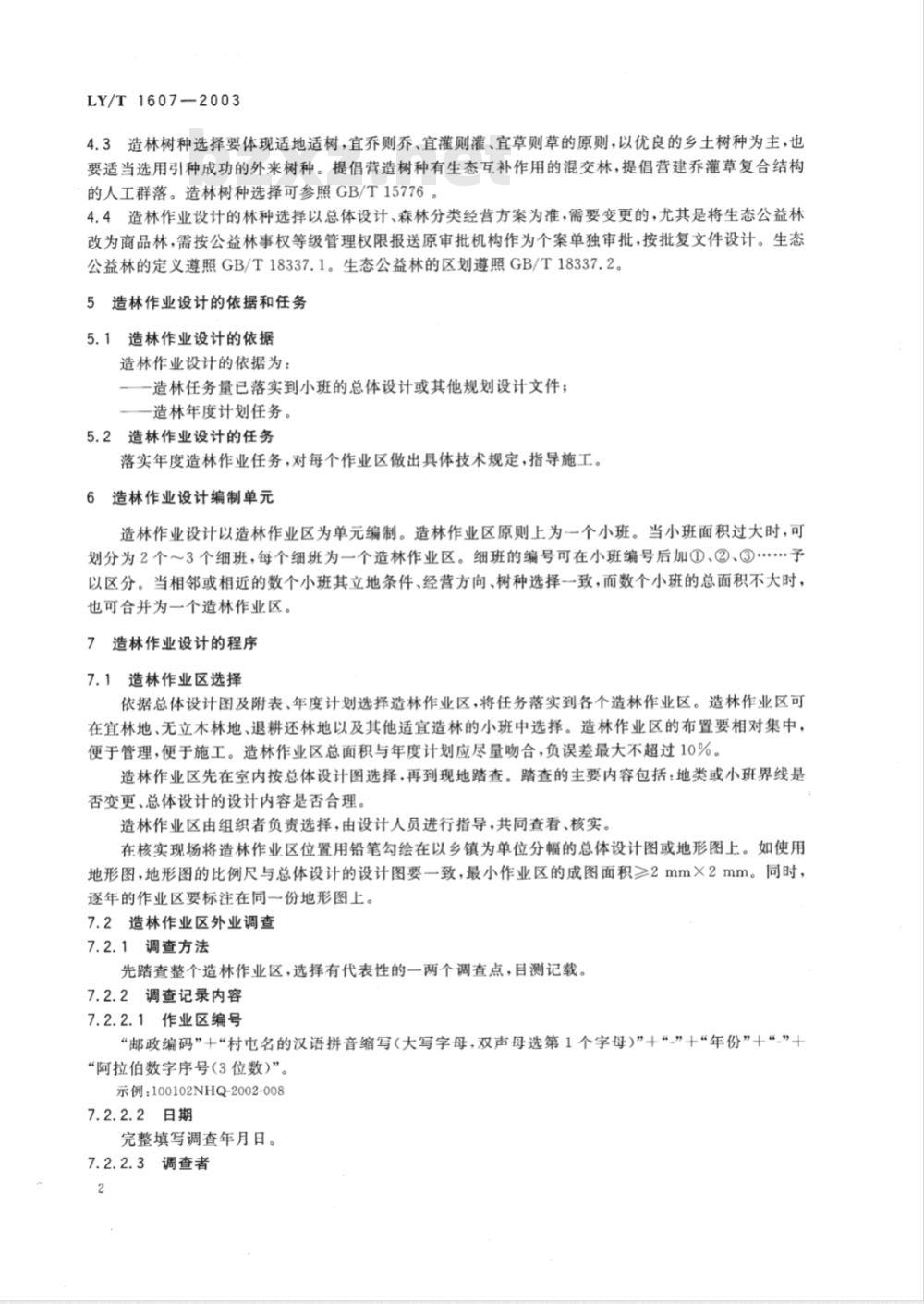

4.3造林树种选择要体现适地适树，宜乔则乔、宜灌则灌、宜草则草的原则，以优良的乡土树种为主，也要适当选用引种成功的外来树种。提倡营造树种有生态互补作用的混交林，提倡营建乔灌草复合结构的人工群落。造林树种选择可参照GB/T15776。4.4造林作业设计的林种选择以总体设计、森林分类经营方案为准，需要变更的，尤其是将生态公益林改为商品林，需按公益林事权等级管理权限报送原审批机构作为个案单独审批，按批复文件设计。生态公益林的定义遵照GB/T18337.1。生态公益林的区划遵照GB/T18337.2。5造林作业设计的依据和任务
5.1造林作业设计的依据
造林作业设计的依据为：
一造林任务量已落实到小班的总体设计或其他规划设计文件；造林年度计划任务。
5.2造林作业设计的任务
落实年度造林作业任务，对每个作业区做出具体技术规定，指导施工。6造林作业设计编制单元
造林作业设计以造林作业区为单元编制。造林作业区原则上为一个小班。当小班面积过大时，可划分为2个～3个细班，每个细班为一个造林作业区。细班的编号可在小班编号后加①、②、③….…予以区分。当相邻或相近的数个小班其立地条件、经营方向、树种选择-一致，而数个小班的总面积不大时，也可合并为一个造林作业区。
7造林作业设计的程序
7.1造林作业区选择
依据总体设计图及附表、年度计划选择造林作业区，将任务落实到各个造林作业区。造林作业区可在宜林地、无立木林地、退耕还林地以及其他适宜造林的小班中选择。造林作业区的布置要相对集中，便于管理，便于施工。造林作业区总面积与年度计划应尽量吻合，负误差最大不超过10%。造林作业区先在室内按总体设计图选择，再到现地踏查。踏查的主要内容包括：地类或小班界线是否变更、总体设计的设计内容是否合理。造林作业区由组织者负责选择，由设计人员进行指导，共同查看、核实。在核实现场将造林作业区位置用铅笔勾绘在以乡镇为单位分幅的总体设计图或地形图上。如使用地形图，地形图的比例尺与总体设计的设计图要一致，最小作业区的成图面积≥2mm×2mm。同时，逐年的作业区要标注在同一份地形图上。7.2造林作业区外业调查
7.2.1调查方法
先踏查整个造林作业区，选择有代表性的一两个调查点，目测记载。7.2.2调查记录内容
7.2.2.1作业区编号
“邮政编码”十“村屯名的汉语拼音缩写（大写字母，双声母选第1个字母）”十“”十“年份”十“_\十“阿拉伯数字序号（3位数）”。示例：100102NHQ-2002-008
7.2.2.2日期
完整填写调查年月日。
7.2.2.3调查者
LY/T1607-2003
签署调查者个人姓名，不得签署XX调查组、XX科、XX调查队等不能确认调查者个人身份的名称。
7.2.2.4位置
乡镇（林场、分场），村屯（工区），林班，小班；所在地形图比例尺、图幅号、公里网区间。7.2.2.5作业区立地特征
地形、地貌、地类、母岩、土壤、小气候等。7.2.2.6植被
植被类型、植被总盖度、各层盖度、主要植物种类（建群种、优势种）及其生活型、多度、盖度、高度。如为退耕还林地则要调查原作物种类、耕作制度。7.2.2.7需要保护的对象
珍稀濒危植物、古树名木、古迹、历史遗存、有特殊价值的景点、珍稀濒危动物或有益动物的栖息地（如小片灌丛、站杆、水池、洞穴等）。7.2.2.8树种
根据造林作业区及附近林分、树木的生长情况查看总体设计等技术文件确定的树种是否恰当，提出补充、修改意见。
7.2.2.9社会、经济情况
社会、经济、交通、权属、经营习惯等。7.2.3记录格式
用表格记录，表格样式见附录A。7.3造林作业区面积测量
造林作业区的面积以实测为准。作业区形状规则时可用测绳测量，当边界不规则时要用带镜罗盘仪、经纬仪或经过差分纠正的全球定位系统（GPS，GlobalPositioningSystem）接收机测量。测量闭合差不大于1/100。测量数据记录于《造林作业区现状调查表》（附录A）。7.4造林作业内业设计
7.4.1造林设计
根据总体设计等规划设计文件及造林作业区调查情况，做出如下设计：林种、树种（草种），苗木、插条、种子的数量、来源、规格及其处置与运输要求，造林种草方式方法与作业要求，乔灌木树种与草本、藤本植物的栽植配置（结构、密度、株行距、行带的走向等），整地方式与规格，整地与栽植（直播）的时间。7.4.2幼林抚育设计
幼林抚育次数、时间与具体要求等。7.4.3辅助工程设计
林道、灌溉渠、水井、喷灌、滴灌、塘堰、梯田、护坡、支架、护林房、防护设施、标牌等辅助项目的结构、规格、材料、数量与位置；沙地造林种草设置沙障的数量、形状、规格、走向、设置方法与采用的材料。辅助工程要做出单项设计，绘制结构图，其位置要标示在设计图上。7.4.4种苗需求量计算
根据树种配置与结构、株行距及造林作业区面积计算各树种的需苗（种)量，落实种苗来源。7.4.5工程量统计
根据工程项目涉及的相关技术经济指标，计算林地清理、整地挖穴的数量，肥料、农药等造林所需物资数量，辅助工程项目的数量与相应物资、材料的需求量，以及车辆、农机具等设备的数量与台班数7.4.6用工量测算
根据造林地面积、辅助工程数量及其相关的劳动定额，计算用工量，结合施工安排测算所需人员与LY/T1607--2003
劳力。
7.4.7施工进度安排
根据季节、种苗、劳力、组织状况做出施工进度安排。7.4.8经费预算
分苗木、物资、劳力和其他4大类计算。种苗费用按需苗量、苗木市场价、运输费用测算。物资、劳力以当地市场平均价计算。计算表参见附录B。7.4.9绘制造林作业设计图
造林作业设计图要能满足发包、承包、施工、工程监理、结算、峻工验收、造林核查的需要。图种包括作业设计总平面图、造林图式和辅助工程单项设计图3类。7.4.9.1作业设计总平面图
图素包括明显的地物标（道路、河道、溪流、沟渠、桥梁、涵洞、独立屋、孤立木等）、边界、辅助工程的布设位置及苗木栽植位置。树种（草种）简单，株行距固定的造林作业区，总平面图上可以不标示苗木栽植的具体位置，但要标示行带的走向。作业设计总平面图绘制在A4或A3打印纸上。作业设计总平面图成图比例尺见表1，比例尺最小为1：10000。表1作业设计总平面图成图比例尺作业区面积
60~100
100~150
150~250
250~400
造林图式
30~150
150～450
450~900
9001500
15002250
2250~3750
3750~6000
>6 000
比例尺
<1：500
1:500~1000
1:1000~1500
1:1500~2000
1:2000~2500
1:2500~3000
1:3000~4000
1：4000~5000
1:5000~6000
1:6000~10000
包括栽植配置平面图、立面图、透视图、鸟瞰图（效果图）以及整地样式图（平面图、立面图）。栽植配置平面图表示水平方向乔灌木、草本与藤本植物在地面的配置关系，栽植材料的水平投影以成林后的树冠、植丛状态为准。栽植配置立面图表示成林后与行带走向相垂直的部面结构。行带走向与等高线垂直，断面图不能同时表示行带的垂直结构与地形关系时，可用三维立体透视图表示。以上3种栽植配置图均要注记反映栽植材料空间关系的尺寸，尺寸以米(m)计，精确到0.1m。鸟瞰图（效果图)与透视图相似，反映成林后的效果，通常为彩色图，可以不注记尺寸。整地样式图表示整地穴的形状、大小状况。造林图式应绘制2种以上，以保证设计人员不在场的情况下，其他人员按图式作业不会产生歧义。其中栽植配置平面图与立面图为必备图式，其他为可选图式。造林图式绘制示例参见附录C。7.4.9.3辅助工程单项设计图
按照相关国家标准、行业标准绘制单项设计图。7.5造林作业设计的文件组成
造林作业设计以造林作业区为单元编制，每个造林作业区编制一套设计文件。文件包括：作业设计说明书、作业设计总平面图、栽植配置图、辅助工程单项设计图、造林作业区现状调查卡。作业设计文件4
应采用通用的电脑软件制作。
7.6造林作业设计文件汇总
7.6.1填写造林作业设计文件一览表LY/T1607--2003
以乡镇或相当于乡镇级单位(林场、农场等)为单元将作业设计文件汇总后填写《造林作业设计一览表》（参见附录E)。每作业区占1行，内容包括：作业区编号、位置、面积、种苗数量、物资、用工量、经费等项，最后1行为种苗、物资、用工量、经费合计数7.6.2文件装册
将《造林作业设计一览表》置于靡页，作业设计文件按顺序排列于后，加装封面，合并成册。封面题写《XX乡镇（林场）XX年度造林作业设计》。每套作业设计内部文件按7.5给出的顺序排列。7.6.3造林作业区位置图清绘
根据作业设计平面图修正作业区位置图边界，并用彩色墨水清绘，加注作业区编号。同一作业年度的作业区采用同一种颜色的墨水绘制。作业区编号仅注记作业区本身的序号，不同年度的序号用不同颜色表示。
8造林作业设计的组织、设计资格与责任8.1造林作业设计组织
造林作业设计一般在县(市、旗、区)林业行政主管部门统一领导下，由乡镇（苏木)政府、县（市、旗、区)直属林场或相当于林场的企业、机构组织。8.2造林作业设计的设计资格与责任造林作业设计由具有丁级以上（含丁级)设计或咨询资质的单位或机构承担。作业设计实行项目负责人制，项目负责人具有对造林作业设计文件的终审权并承担相应的责任。允许直接聘请具备林业行业高级职称的技术专家编制作业设计，技术专家的责任由聘任合同确认。9造林作业设计审批
造林作业设计由造林作业区所在县(市、旗、区)以上林业行政主管部门审批，报送省（市、区)林业行政主管部门备案。
造林作业设计的审批应充分发挥技术专家的作用，可以委托技术协会、学会、专业委员会组织专家评审。
没有作业设计的或设计尚未被批准的不得施工。作业设计一经批准，必须严格执行。如因故需要变更的，须由原设计单位或机构变更设计并提交变更原因说明，报原审批部门重新办理审批手续。5
LY/T1607-—2003
附录A
（规范性附录）
造林作业区现状调查表
造林作业区现状调查表如表A.1所示。表A.1造林作业区现状调查表（正面）编号：
位置：
县(市、区)
地形图图幅号：
作业区实测面积：
造林作业区立地特征：
地貌类型：①山地阳坡
③河漫滩
海拔：
地类：①宜林地
日期：
乡镇(苏木、林场)
比例尺：
hm（精确到0.01)，
②山地阴坡
③平原
坡度：
②湿润区沙地
调查者：
村屯(工区）
公里网范围：
相当于
?山地脊部
④山地沟谷
①其他(具体说明)
?皆伐迹地
坡向：
④火烧迹地
③干旱区有灌溉条件的沙荒地
③道路河流沟渠两侧
每岩类型：①第四纪红色或黄色粘土类③疏林地
亩（精确到0.1）
③岗地
坡位：
①阶地
③低价低效林林地
①退耕还林地
①其他(沼泽地、滩涂、盐碱地等）②花岗岩类
③页岩、砂页岩类
③板岩、千纹岩等页岩变质岩类④石灰岩类玄武岩类土壤类型：
石砾含量/（%）：
植被类型：
pH值：
土层厚度/cm：A1层
④砂岩类
，AB层
③紫色砂页岩类
质地：①沙土②沙壤土?轻壤土④中壤土重壤土粘土盖度/(%)：总盖度
主要植物种类中文名（及拉丁名）小气候述评(光照、湿度、风害、寒害等)：需要保护的对象：
树木生长状况及树种选择建议：社会、经济情况：
生活型
;乔木层
灌木层
草本层
高度/cm
盖度/（%）分布状况
总评价（立地条件好坏、利用现状、造林难易程度、有无水土流失风险、有无需要保护的对象，权属是否清楚、交通是否方便、退耕地的耕作制度与收成，适宜的树种、整地方式、栽植配置等等)：6
面积测量野账与略图
填表说明：
表A.1造林作业区现状调查表（背面）LY/T1607-2003
1.造林作业区立地特征中地貌类型、地类、母岩、土壤质地等项用选择法填写，选择其一，将前面的号码涂黑。其他各项填写实际数
2.植物种类的生活型分为：高大乔木、乔木、小乔木、灌木、小灌木（处于草本层）、半灌木（冬季部分枝条脱落）、多年生草本、一年生草本、藤本、附生、寄生。3．主要植物的多度记载采用目测法确定，用符号或用文字表示各级多度：soc.
植株密集成背景化；cop3
散生状;sol-—稀少;un-—个别。植株数量多；cop\
植株尚多；sp-
植株数量很多；cop2
4．主要植物分布状况分为5级：均勾，密布，团状，片状，散生。数量少呈
LY/T1607—2003
计算说明
附录B
（资料性附录）
经费预算表
表B.1经费预算表
指标组成
经费预算/万元
