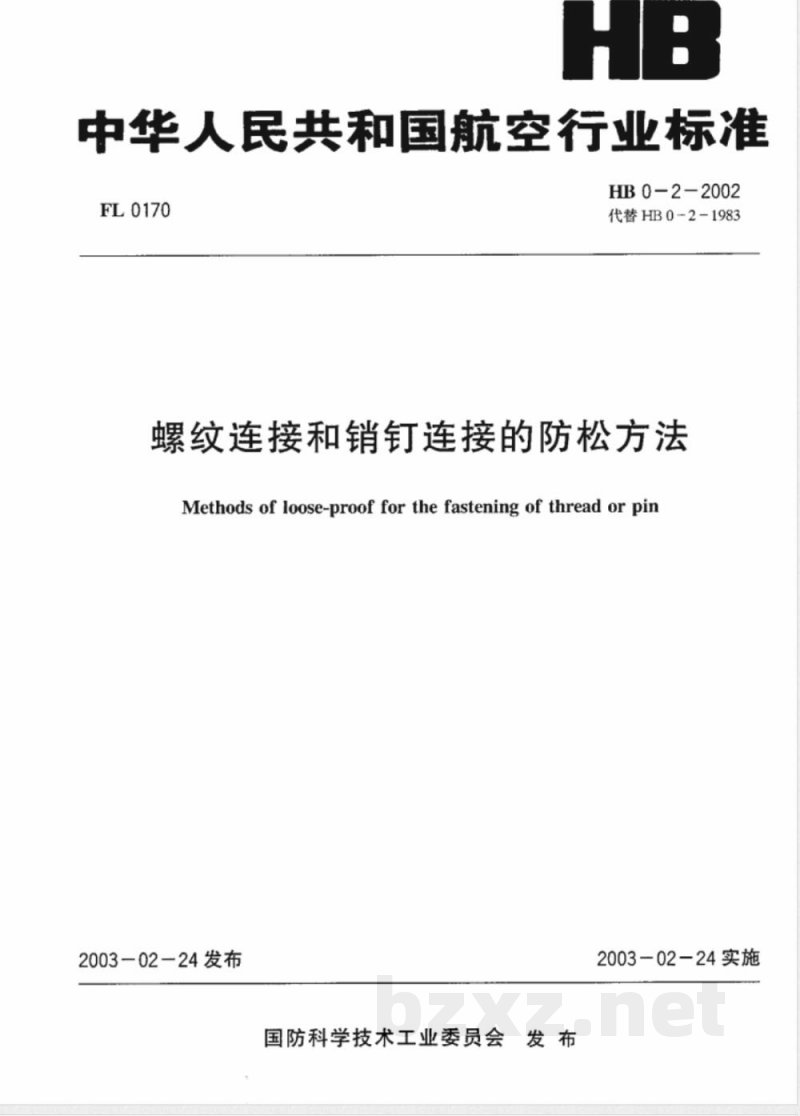

中华人民共和国航空行业标准
FL0170
HB0-2-2002
代替HB0-2-1983
螺纹连接和销钉连接的防松方法Methods of loose-proof for the fastening of thread or pin2003-02—24发布
国防科学技术工业委员会发布
2003-02-24实施

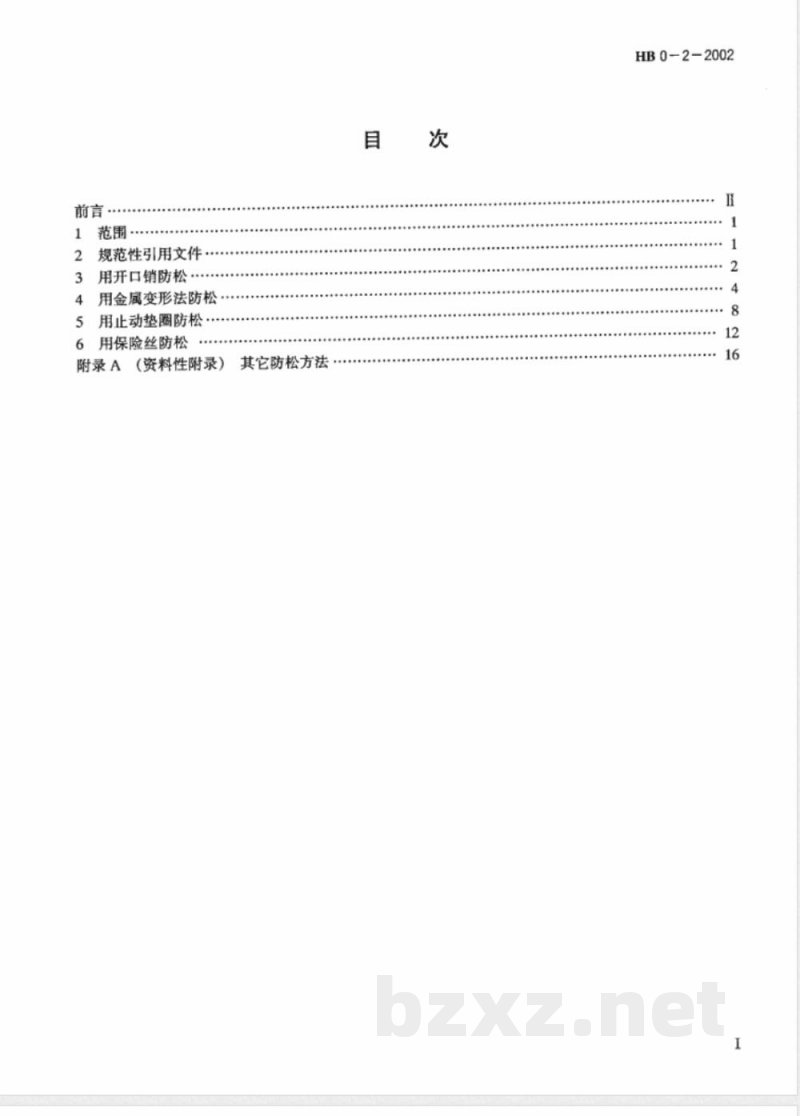

范围·
规范性引用文件
3用开口销防松…·
4用金属变形法防松
5用止动垫圈防松
6用保险丝防松
其它防松方法
附录A(资料性附录）
HB0-2-2002
HB0-2-2002

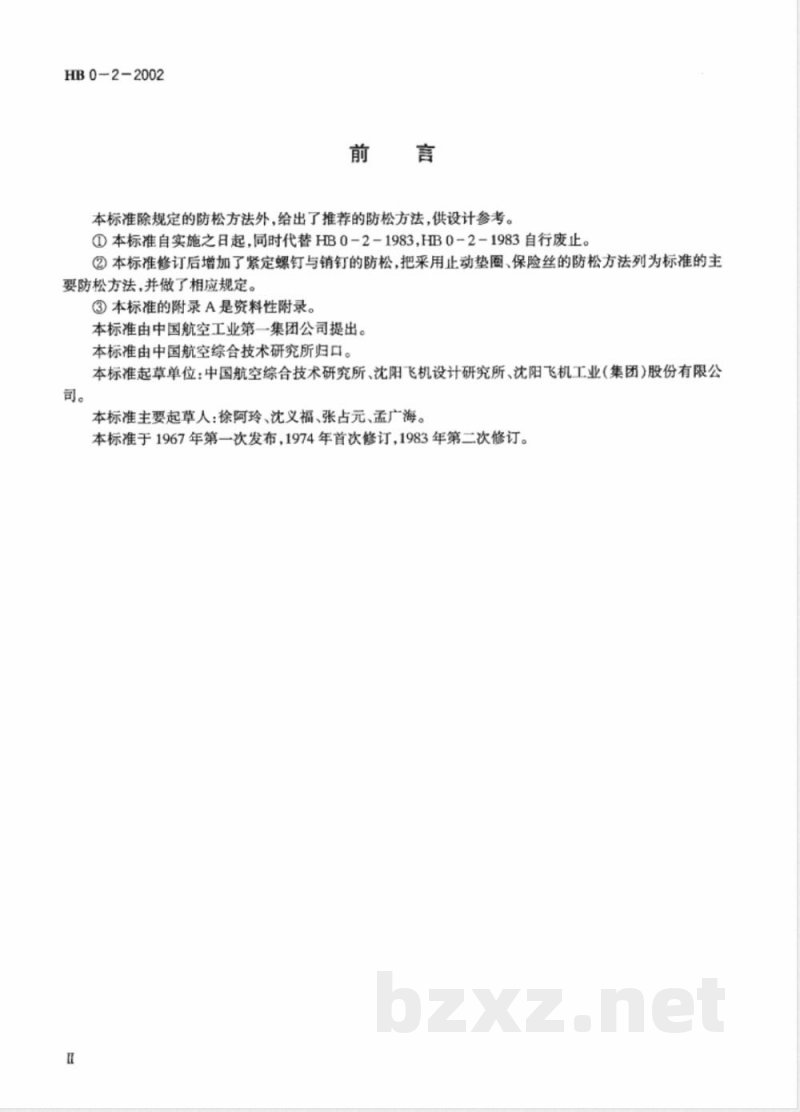

本标准除规定的防松方法外，给出了推荐的防松方法，供设计参考。①本标准自实施之日起，同时代替HB0-2-1983，HB0-2-1983自行废止。②本标准修订后增加了紧定螺钉与销钉的防松，把采用止动垫圈、保险丝的防松方法列为标准的主要防松方法，并做了相应规定。③本标准的附录A是资料性附录。本标推由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、沈阳飞机设计研究所、沈阳飞机工业（集团）股份有限公司。
本标准主要起草人：徐阿玲、沈义福、张占元、孟广海。本标准于1967年第一次发布，1974年首次修订，1983年第二次修订。1范围

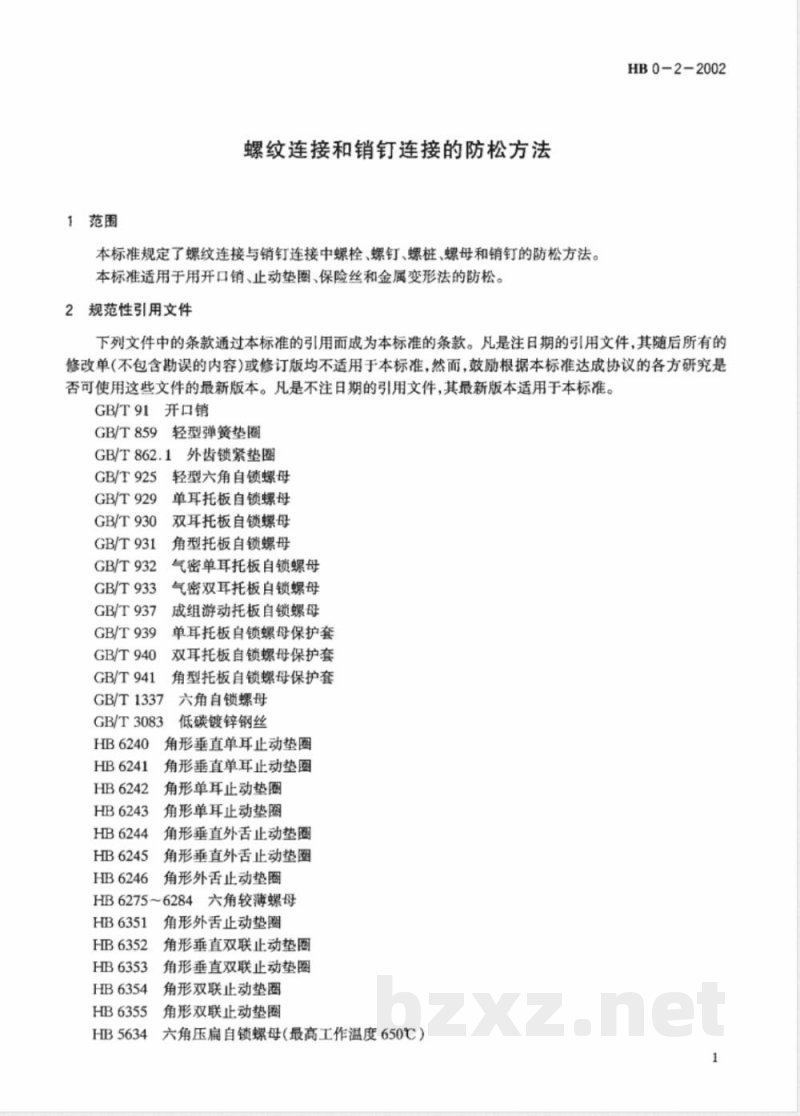

螺纹连接和销钉连接的防松方法本标推规定了螺纹连接与销钉连接中螺栓、螺钉、螺、螺母和销钉的防松方法。本标准适用于用开口销、止动垫圈、保险丝和金属变形法的防松。2规范性引用文件
HB0-2-2002
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准送成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T91开口销
GB/T859轻型弹簧垫圈
GB/T862.1外齿锁紧垫圈
GB/T925
GB/T929
GB/T930
GB/T931
GB/T932
GB/T933
GB/T937
GB/T939
GB/T940
GB/T941
GB/T1337
GB/T3083
轻型六角自锁螺母
单耳托板自锁螺母
双耳托板自锁螺母
角型托板自锁螺母
气密单耳托板自锁螺母
气密双耳托板自锁螺母
成组游动托板自锁螺母
单耳托板自锁螺母保护套
双耳托板自锁螺母保护套
角型托板自锁螺母保护套
六角自锁螺母
低碳镀锌钢丝
HB6240
角形垂直单耳止动垫圈
HB6241
HB6242
HB6243
HB6244
HB6245
HB6246
角形垂直单耳止动垫圈
角形单耳止动垫圈
角形单耳止动垫圈
角形垂直外舌止动垫圈
角形垂直外舌止动垫圈
角形外舌止动垫圈
HB6275~6284六角较薄螺母
HB6351
HB6352
HB6353
HB6354
HB6355
HB5634
角形外舌止动垫圈
角形垂直双联止动垫圈
角形垂直双联止动垫圈
角形双联止动垫圈
角形双联止动垫圈
六角压扁自锁螺母（最高工作温度650℃）1
HB0-2-2002
HB5635六角开槽自锁螺母（最高工作温度650℃）HB5639六角开槽自锁螺母（最高工作温度230℃）HB1-805单耳游动托板自锁螺母
HB1-808双耳游动托板自锁螺母

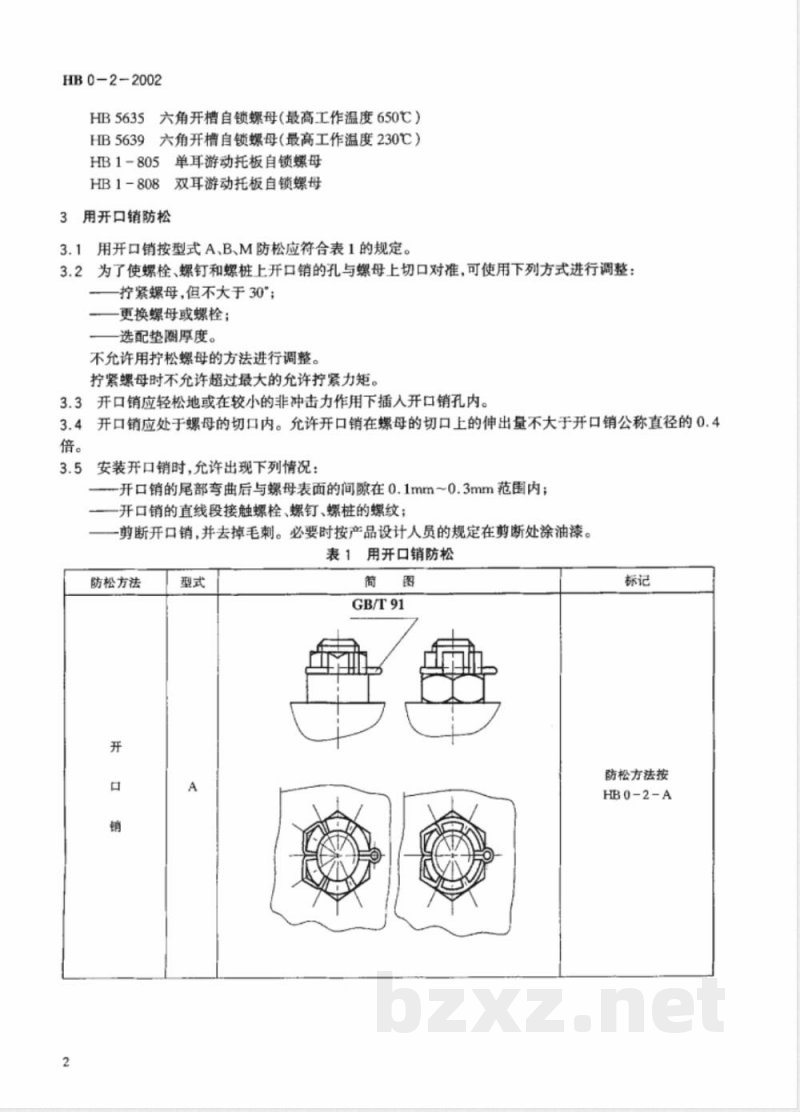

3用开口销防松
3.1用开口销按型式A、B、M防松应符合表1的规定。3.2为了使螺栓、螺钉和螺桩上开口销的孔与螺母上切口对准，可使用下列方式进行调整：拧紧螺母，但不大于30°；
更换螺母或螺栓；
选配垫圈厚度。
不允许用拧松螺母的方法进行调整。紧螺母时不允许超过最大的允许紧力矩。3.3开口销应轻松地或在较小的非冲击力作用下插入开口销孔内。3.4开口销应处于螺母的切口内。允许开口销在螺母的切口上的伸出量不大于开口销公称直径的0.4倍。
3.5安装开口销时，允许出现下列情况：开口销的尾部弯曲后与螺母表面的间隙在0.1mm~0.3mm范围内；开口销的直线段接触螺栓、螺钉、螺桩的螺纹；-剪断开口销，并去掉毛刺。必要时按产品设计人员的规定在剪断处涂油漆。表1用开口销防松
防松方法
GB/T91
防松方法按
HB0-2-A
防松方法
表1(续）
GB/T91
I =(0.5~0.75) d
d-螺栓、螺钉、螺桩直径
GB/T91
3.6安装开口销时，不允许出现下列情况：一开口销的头部有扭曲；
一开口销的头部断裂和裂纹；
开口销的尾部轧扁和扭转；
一安装后开口销摆动；
HB 0-2-2002
防松方法按
HB0-2-B
防松方法按
HB0-2-M
HB0-2-2002
开口销的再次使用。
3.7开口销尾部沿螺母的侧面上弯曲应用锤拱进行，开口销尾端在螺母切口内的调整用钝解锥进行。3.8开口销按GB/T91选用。
4用金属变形法防松
4.1用金属变形法按型式C、D、E、F、G、N、P、Q、R进行防松应符合表2的规定。表2用金属变形法防松
防松方法型式
P为螺距。
冲点中心在螺纹小径处
>1.5P及不能作缓面冲点的情况
冲点深度
冲点部位在螺母的结合处
已冲点的端面
≥60°
螺纹公称直径
防松方法按
HB0-2-C
防松方法按
HB0-2-D
防松方法
尺寸由工具保证。
。尺寸不检查。
表2(续）
冲点深度（1~1.5）pe
冲点中心在端钉头直径D上
用于≤媒纹的娱红
用于>螺较的织钉
用于不可等连接
单位为毫米
0.35~0.55
不可卸连接件的防松标记为防松按HB0-2-N不可拆卸。冲点打在解锥槽中心线上。HB0-2-2002
防松方法按
HB0-2-E
防松方法按
HB0-2-N
HB0-2-2002
防松方法
尺寸由工具保证。
。尺寸不检查。
用于直径≤6mm销钉
销钉直径，d
表2（续）
单位为毫米
允许方案
用于直径>6mm销钉
防松方法按bzxZ.net
HB0-2-P
防松方法
尺寸由工具保证。
6尺寸不检查。
销钉直径
沿全周冲坑
表2(续)
单位为毫米
uu(i~s0)
允许方案
四点冲坑
壳体材料
铝合金
铝合金
HB0-2-2002
防松方法按
HB0-2-Q
HB0-2-2002
防松方法
P为螺距。
b为螺栓(钉)解锥槽宽度。
4.2冲点的尺寸与位置不检查。
沿全题周冲坑
表2(续)
允许方案
四点冲坑
冲点深度~螺栓（钉）槽深
准备铆接处螺栓长度=(1～1.5)P4.3对钛合金螺栓、螺钉和螺母，不推荐采用金属变形法进行防松。5用止动垫圈防松
5.1用止动垫圈按型式H、J、K、L进行防松应符合表3的规定。8
防松方法按
HB0-2-R
防松方法按
HB0-2-B
防松方法按
HB0-2-B
