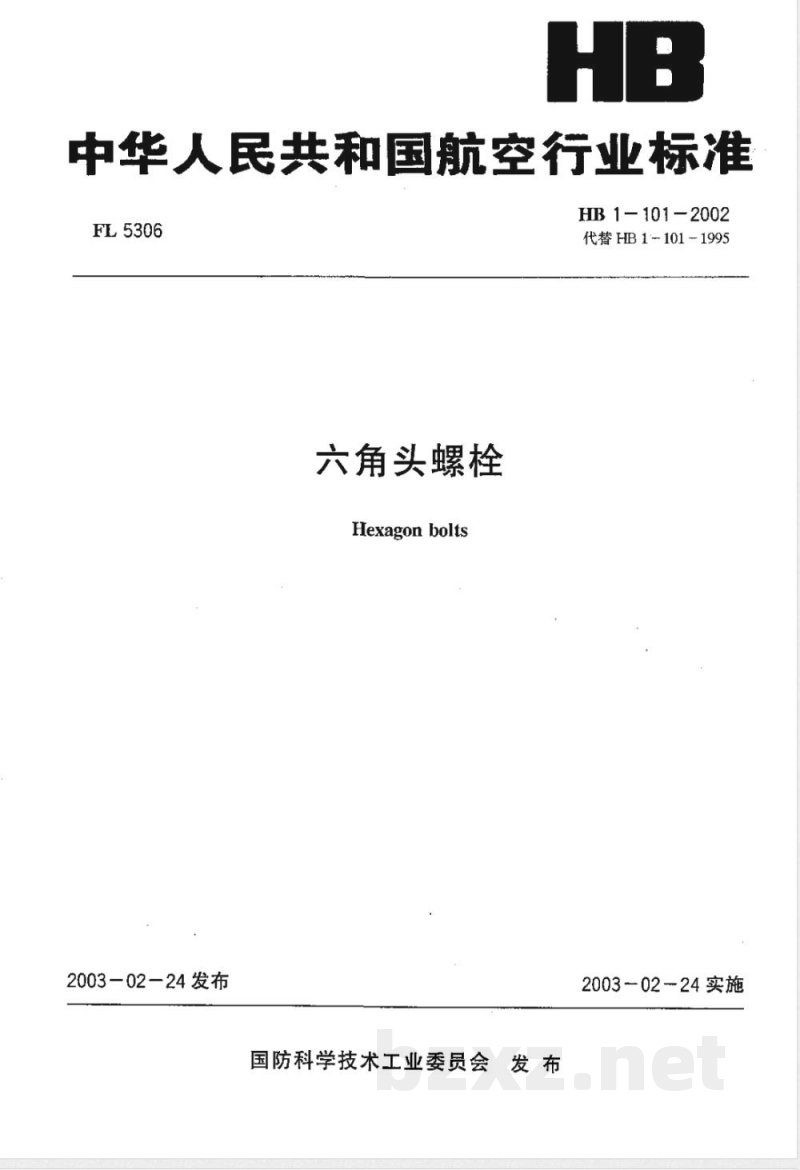

中华人民共和国航空行业标准
FL5306
2003-02—24发布
六角头螺栓
Hexagon bolts
国防科学技术工业委员会发布
HB1-101-2002
代替HB1-1011995
2003—0224实施
HB1-101-2002

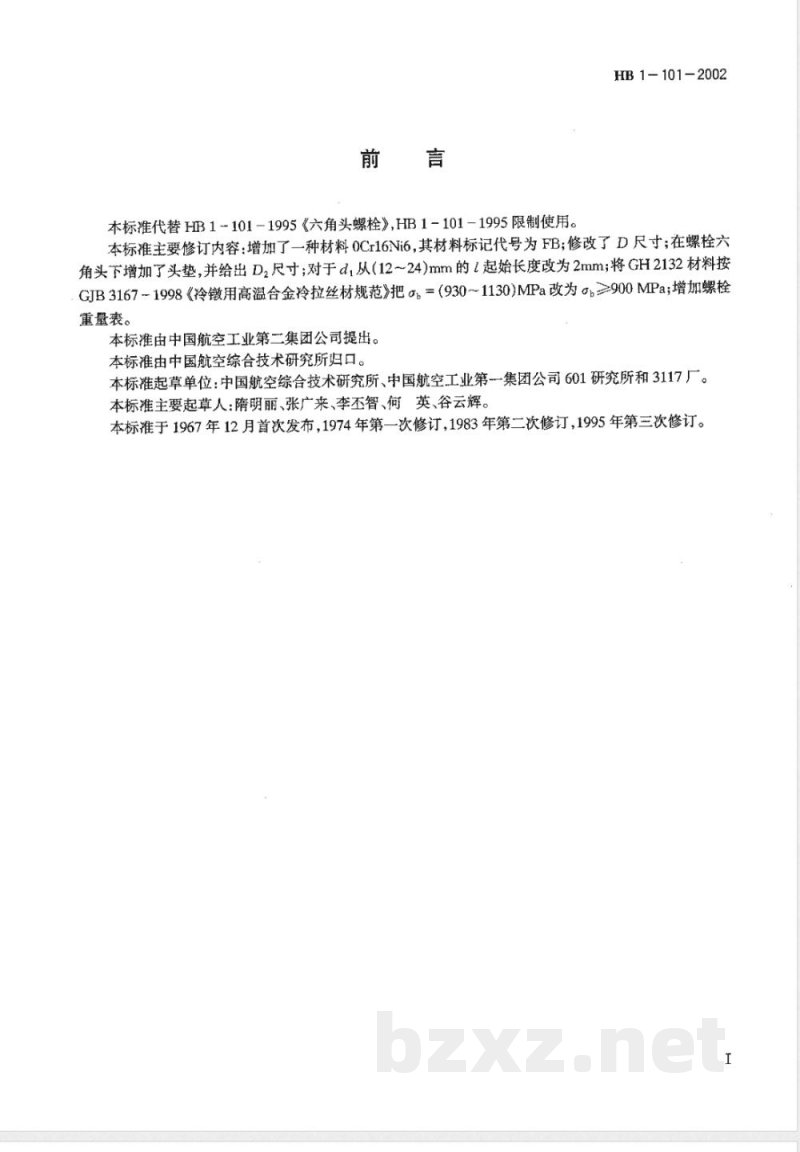

本标准代替HB1-101-1995《六角头螺栓》,HB1-101-1995限制使用。本标准主要修订内容：增加了一种材料0Cr16Ni6,其材料标记代号为FB；修改了D尺寸；在螺栓六角头下增加了头垫，并给出D，尺寸；对于d，从（12～24）mm的1起始长度改为2mm；将GH2132材料按GJB3167-1998《冷镦用高温合金冷拉丝材规范》把の，=（930~1130)MPa改为αb≥900MPa;增加螺栓重量表。
本标准由中国航空工业第二集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、中国航空工业第-集团公司601研究所和3117厂。本标准主要起草人：隋明丽、张广来、李丕智、何英、谷云辉。本标准于1967年12月首次发布，1974年第一次修订，1983年第二次修订，1995年第三次修订。I
1范围
六角头螺栓
本标准规定了六角头螺栓(以下简称螺栓)的结构和尺寸。本标适用于机械连接。
2规范性引用文件
HB 1 -- 101 - 2002
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HB0-3螺纹零件的标志
HB0-9六角零件的保险孔
HB1-102短螺纹小六角头螺栓
HB1-217螺栓和螺钉的强度数据
HB1-218螺栓、螺钉和螺桩技术条件一般公差
HB 5800-1999
3要求

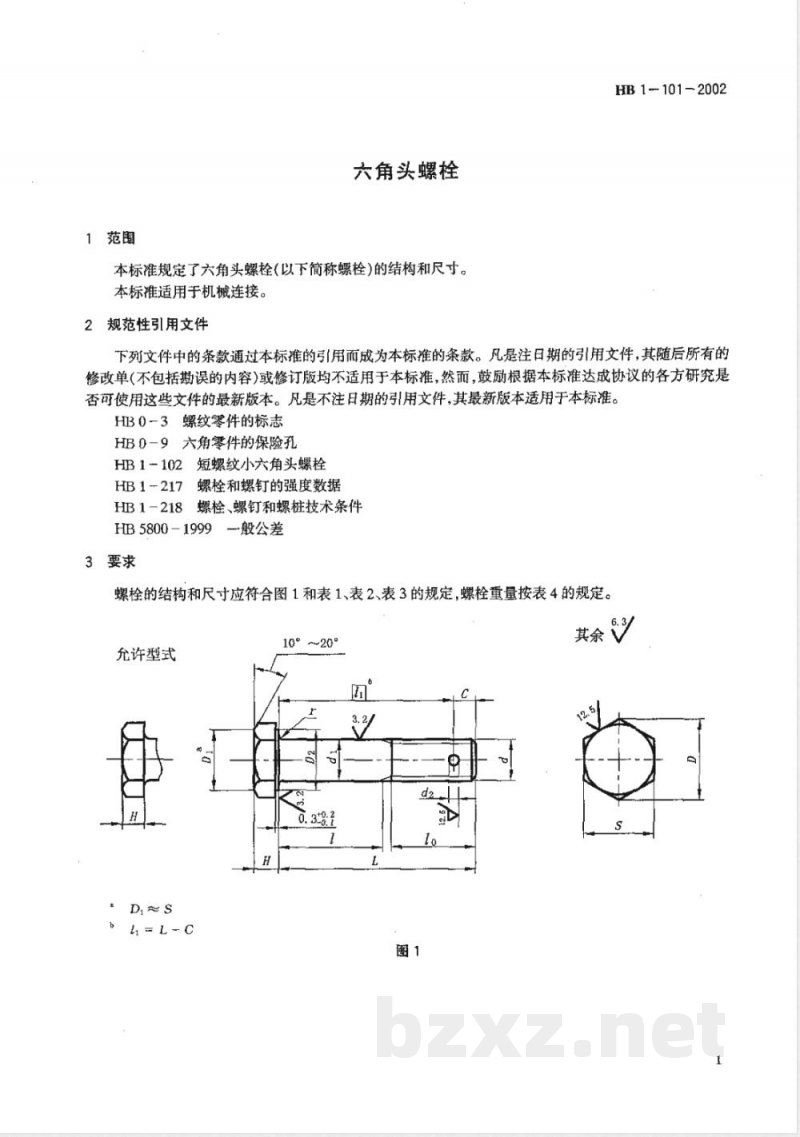

螺栓的结构和尺寸应符合图1和表1、表2、表3的规定，螺栓重量按表4的规定。10°～~20°
允许型式
HB 1 101 2002
30CrMnSiA
40CrNiMoA
1Cr17Ni2
(1Cr18Ni9Ti)
OCr16Ni6
GH2132
热处理
α=1080～1280
= 9301130
dp=1080~1280
ag =1080~1280
gp =1080~1370
≥900wwW.bzxz.Net
括号内材料尽量不采用。
o（参考）
C(参考）
表面处理
镀锌钝化
镀锌钝化
镀镉钝化
镀锌钝化
镀镉钝化
阳极化

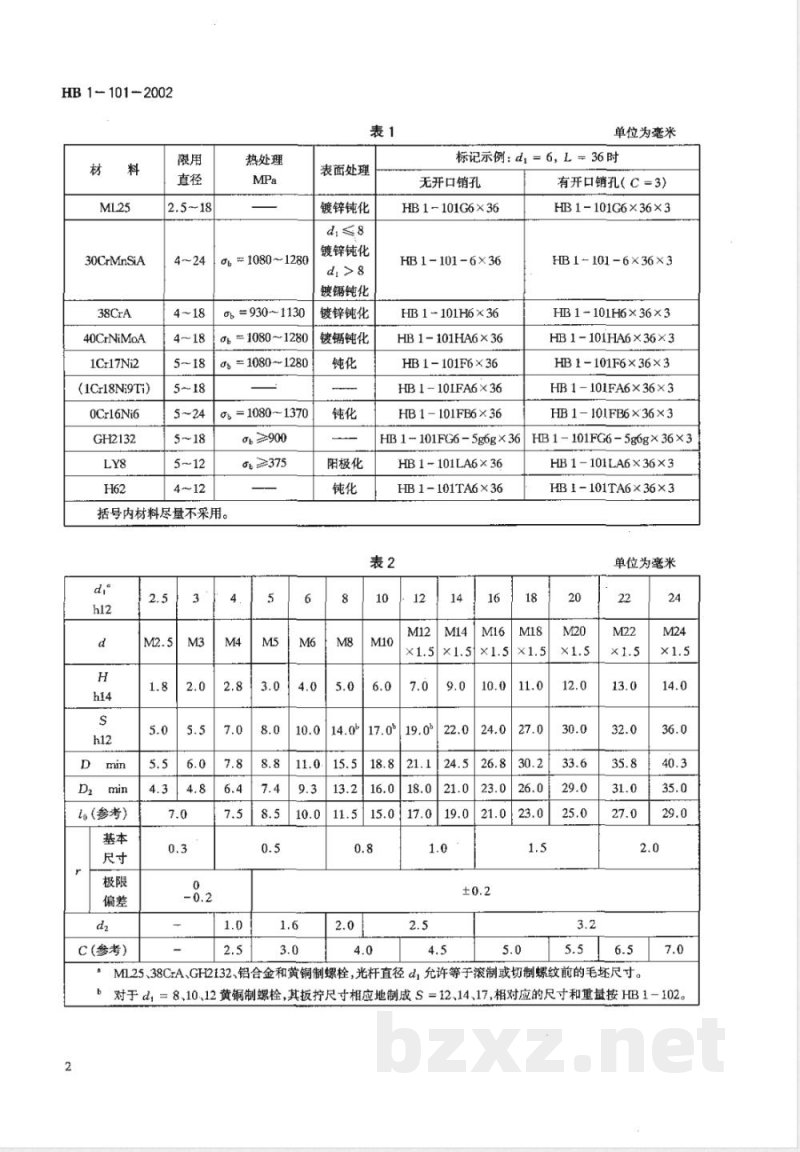

单位为毫米
标记示例：d1=6，L=36时
无开口销孔
HB 1 - 101G6× 36
HB1-101-6×36
HB 1 -101H6 × 36
HB 1 - 101HA6 × 36
HB 1 - 101F6× 36
HB 1 -101FA6 × 36
HB 1 -101FB6× 36
HB 1 101FG6 - 5g6g× 36
HB 1 - 101LA6× 36
HB1-101TA6×36
有开口销孔(C=3)
HB 1-101G6×36×3
HB1-101-6×36×3
HB 1 - 101H6 × 36× 3
HB 1 - 101iHA6 × 36 × 3
HB 1 -101F6× 36 ×3
HB1-101FA6×36×3
HB 1 - 101FB6×36 × 3
HB 1 -101FG6- 5gg× 36×3
HB 1 - 101LA6 × 36 ×3
HB1-101TA6×36×3
单位为毫米
ML25、38CrA、GH2132、铝合金和黄铜制螺栓，光杆直径d允许等于滚制或切制螺纹前的毛坏尺寸。7.0
对于d，=8、10、12黄铜制螺栓，其扳拧尺寸相应地制成S=12、14、17,相对应的尺寸和重量按HB1-102。2
基本尺寸［
极限偏差
HB1-101-2002
单位为毫米
HB 1-101-2002
基本尺寸
极限偏差
表3(续）
单位为毫米
基本尺寸
极限偏差
表3(续）

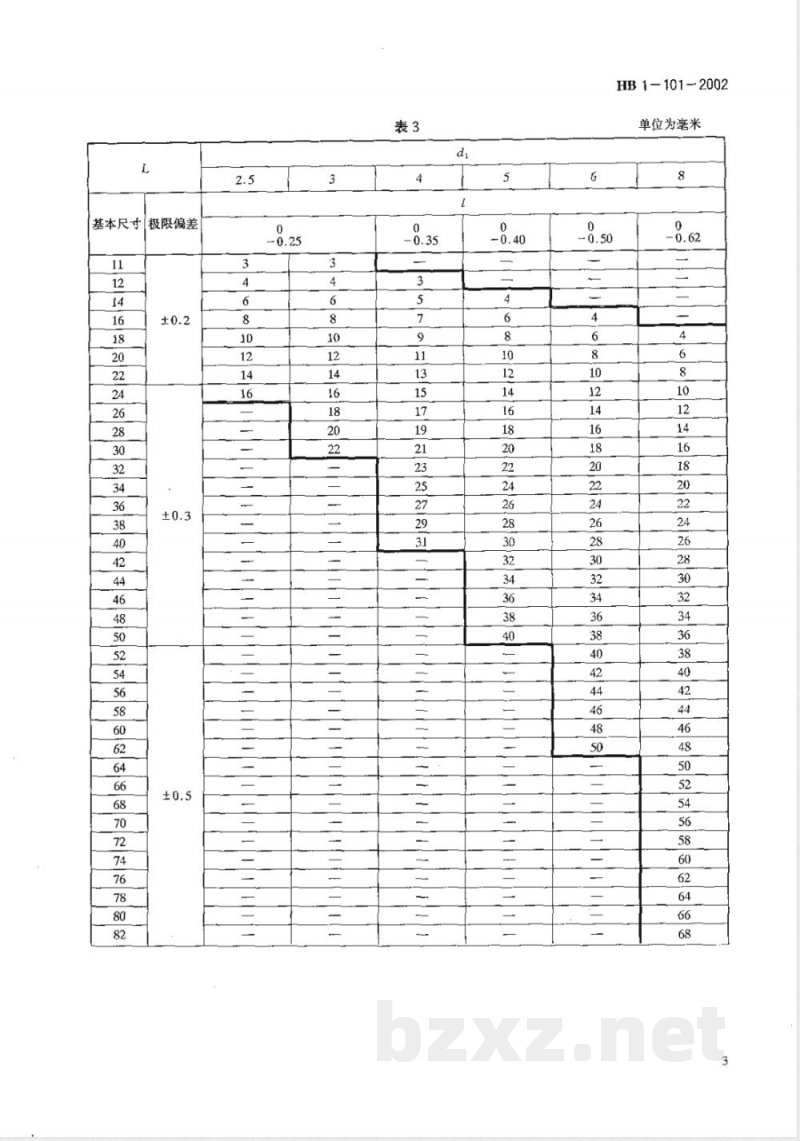

根据需要，可以选用粗线以外较长的螺栓，当长度L超过148时，其间隔取4。20
HB 1- 101-2002
单位为毫米
HB 1-101-2002
100件钢螺栓的理论重量
单位为毫米
表4(续）
100件钢螺栓的理论重量
HB1-101-2002
单位为毫米
铝合金和黄铜制螺栓重量，应将相同尺寸的钢螺栓重量乘以修正系数：铝合金为0.356，黄铜为1.1。根据需要，头部可按HB09制保险孔；标志按HB0-3;
一般公差按HB5800-1999；
破坏拉力按HB1-217；
其余技术要求按HB1-218。
