【航空工业行业标准(HB)】 扩口式三通管接头

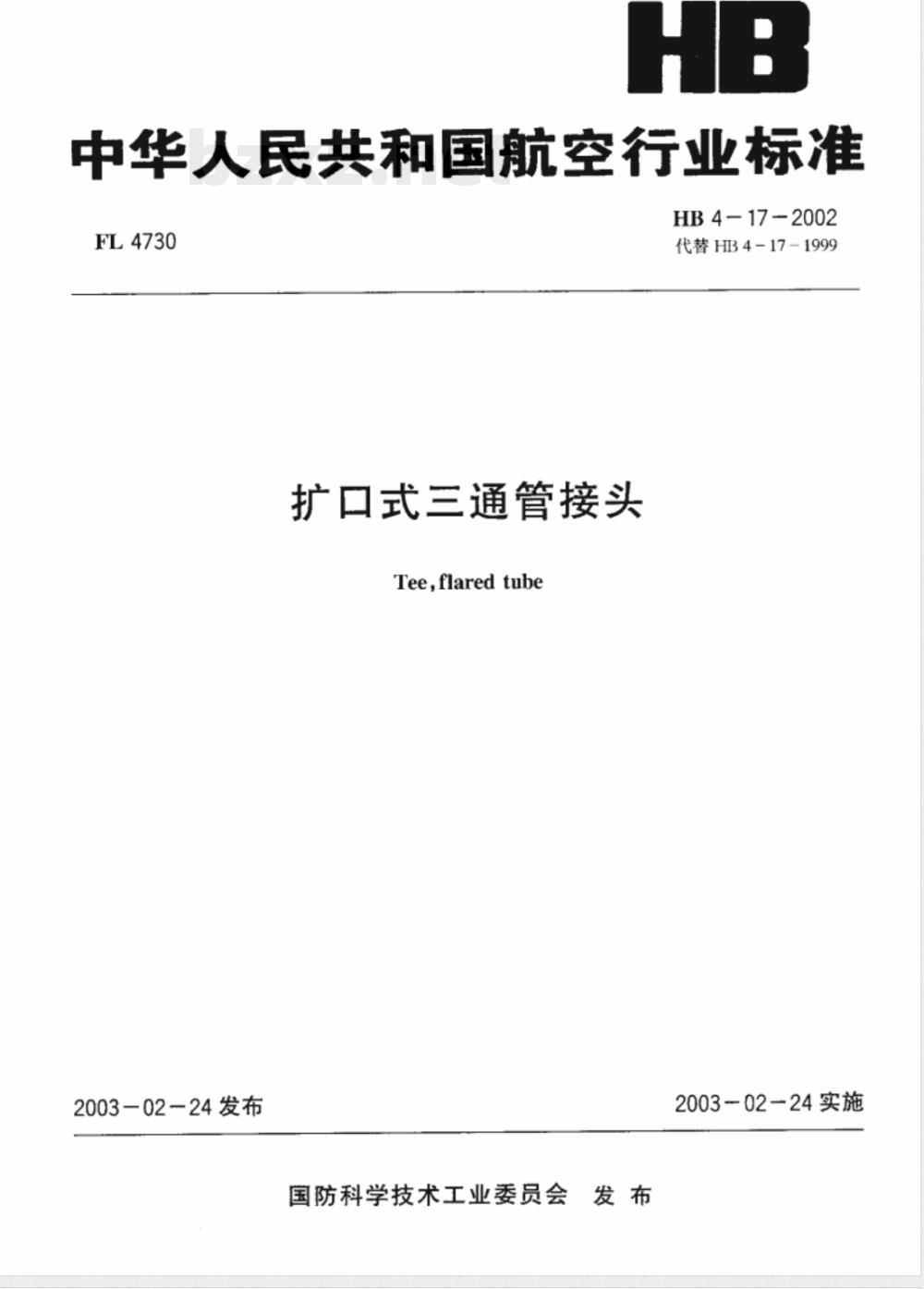

中华人民共和国航空行业标准
FL4730
2003-02-24发布
扩口式三通管接头
Tee,flared tube
国防科学技术工业委员会
HB4-17-2002
代替HB4-17-1999
2003-02-24实施

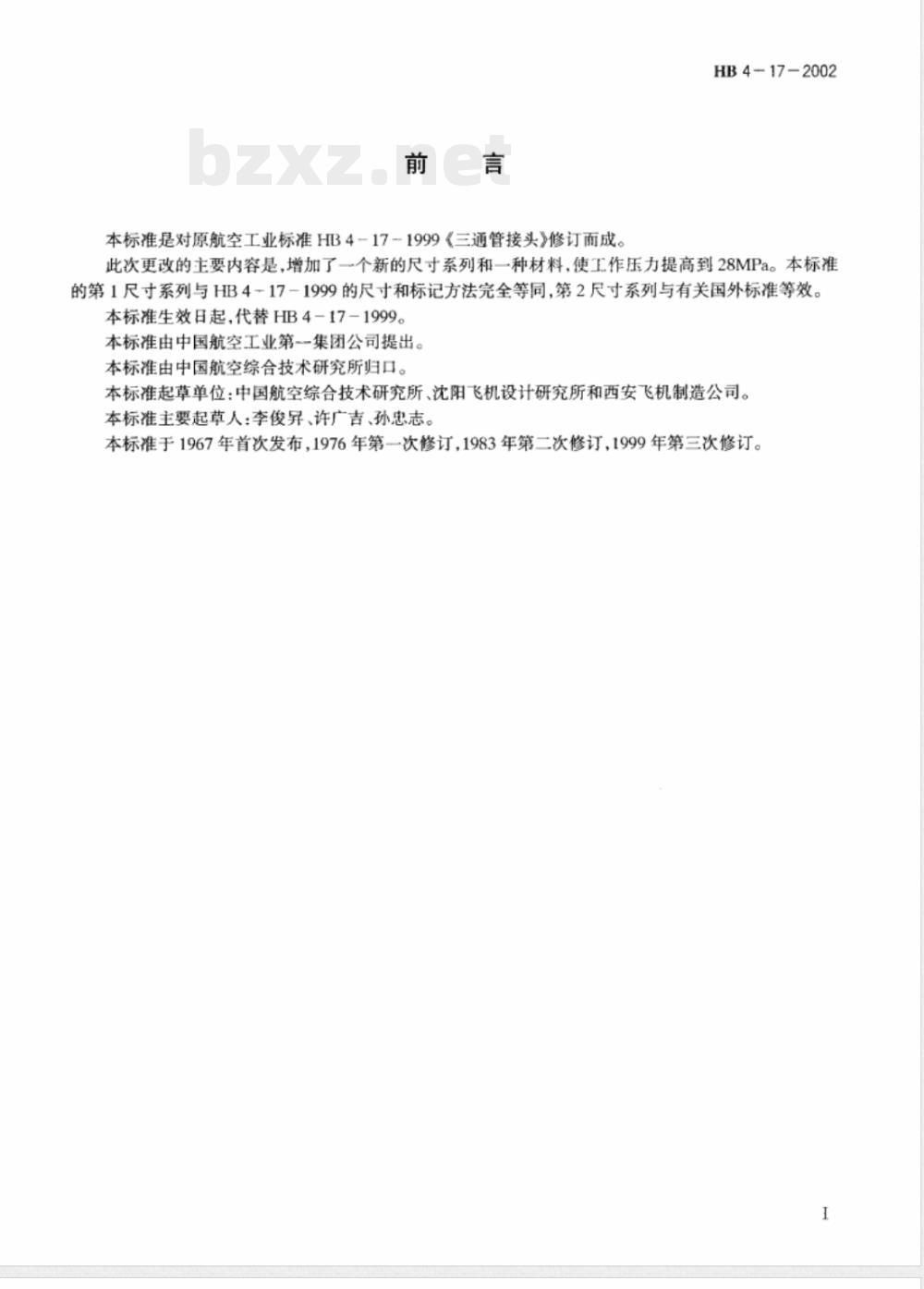

本标准是对原航空工业标准HB4-17-1999《三通管接头》修订而成HB417-2002
此次更改的主要内容是，增加了一个新的尺寸系列和一种材料.使工作压力提高到28MPa。本标准的第1尺寸系列与HB4-17-1999的尺寸和标记方法完全等同，第2尺寸系列与有关国外标准等效。本标准生效日起，代替HB4-17-1999。本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、沈阳飞机设计研究所和西安飞机制造公司。本标准主要起草人：李俊异、许广吉、孙忠志。本标准于1967年首次发布，1976年第一次修订，1983年第二次修订，1999年第三次修订。1范围

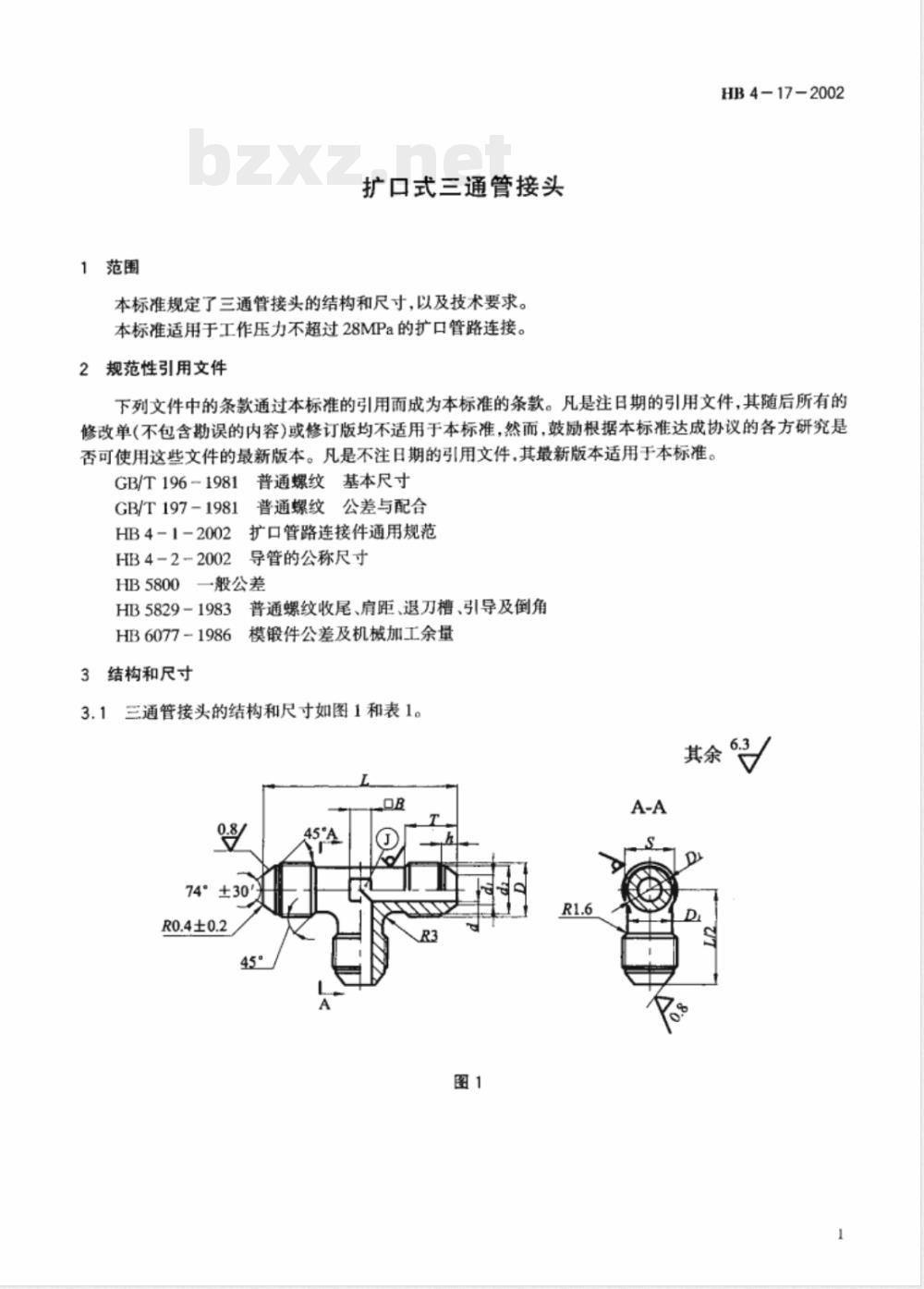

扩口式三通管接头
本标准规定了三通管接头的结构和尺寸，以及技术要求。本标准适用于工作压力不超过28MPa的扩口管路连接。2规范性引用文件
HB4-17-2002
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196-1981普通螺纹基本尺寸普通螺纹公差与配合
GB/T197-1981
HB4-1-2002扩口管路连接件通用规范HB4-2-2002导管的公称尺寸
HB5800一般公差
HB5829-1983普通螺纹收尾、肩距、退刀槽、引导及倒角HB6077-1986
3结构和尺寸
模锻件公差及机械加工余量

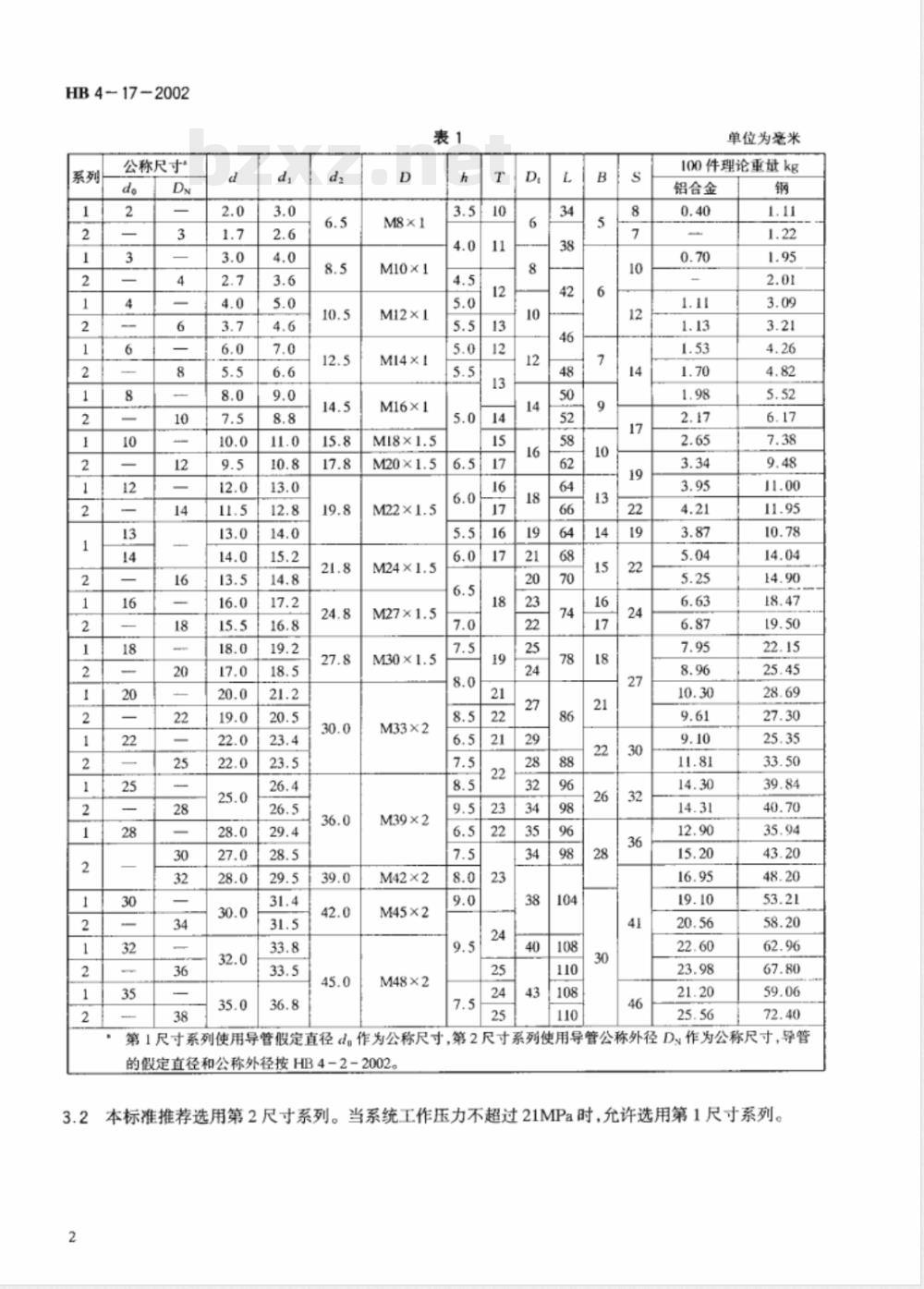

3.1三通管接头的结构和尺寸如图1和表1。其会
74±30
HB417-2002
公称尺寸
M10×1
M33×2
M42×2
M45×2
M48×2
单位为毫米
100件理论重量kg
铝合金
第1尺寸系列使用导管假定直径d。作为公称尺寸，第2尺寸系列使用导管公称外径D作为公称尺寸，导管的假定直径和公称外径按HB4-2-2002本标准推荐选用第2尺寸系列。当系统工作压力不超过21MPa时，允许选用第1尺寸系列。4技术要求

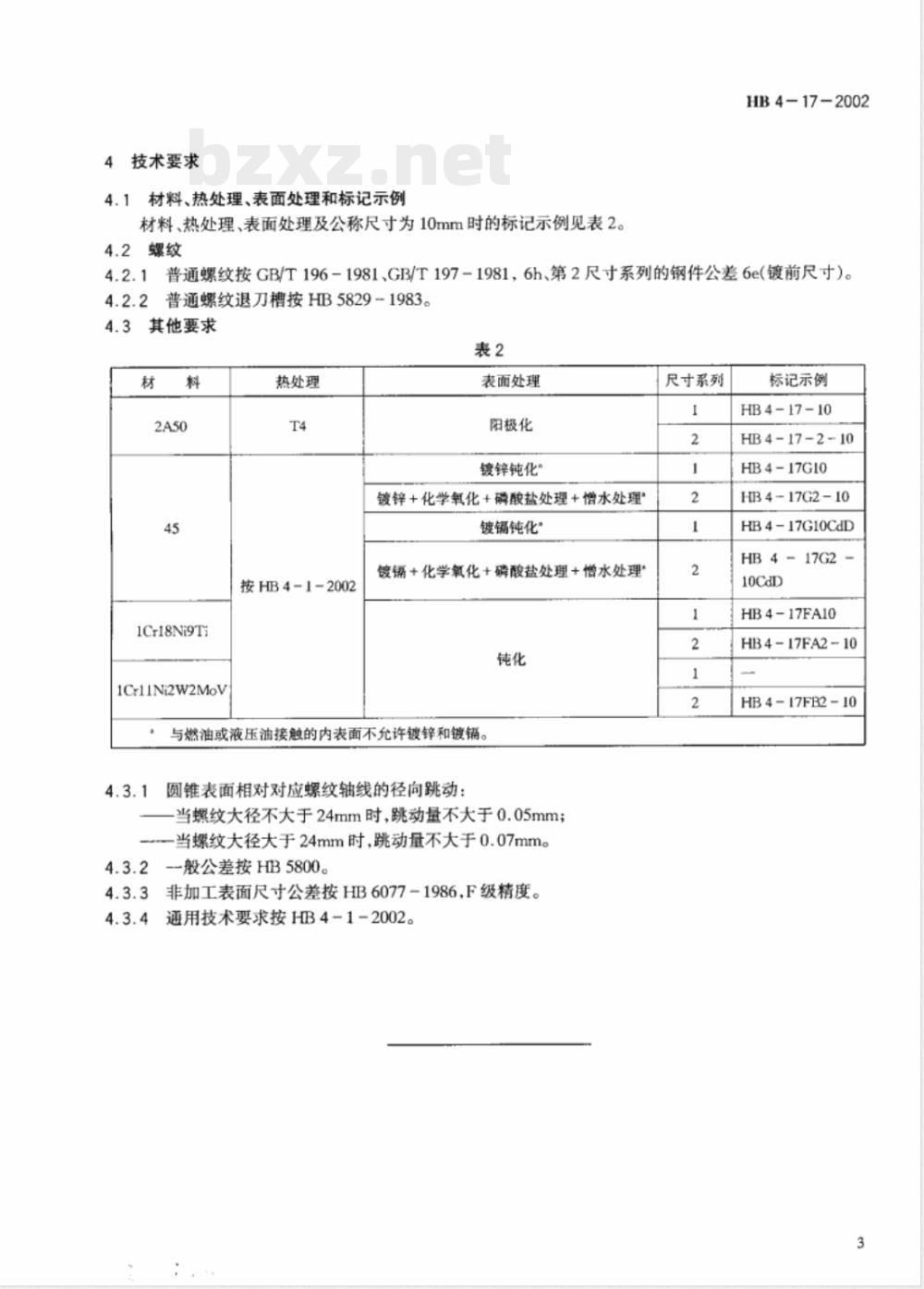

4.1材料、热处理、表面处理和标记示例材料、热处理、表面处理及公称尺寸为10mm时的标记示例见表2。4.2螺纹
HB4-17—2002
4.2.1普通螺纹按GB/T196-1981、GB/T197-19816h、第2尺寸系列的钢件公差6e（镀前尺寸）。4.2.2普通螺纹退刀槽按HB5829-1983。4.3其他要求
1Cr18Ni9T
1Cr11Ni2W2MoV
热处理
按HB4-1-2002
表面处理
阳极化
镀锌钝化”
镀锌+化学氧化+磷酸盐处理+增水处理镀锡钝化?
镀镖+化学氧化+磷酸盐处理+增水处理钝化
与燃油或液压油接触的内表面不允许镀锌和镀销。圆锥表面相对对应螺纹轴线的径向跳动：4.3.1
当螺纹大径不大于24mm时，跳动量不大于0.05mm；一当螺纹大径大于24mm时，跳动量不大于0.07mm。4.3.2般公差按HB5800。
4.3.3非加工表面尺寸公差按HB6077-1986.F级精度。4.3.4通用技术要求按HB4-1-2002。尺寸系列
标记示例
HB4-17-10
HB4-17-2-10
HB4-17G10
HB4-17G2-10
HB4-17G10CdD
HB4-17G2
HB4-17FA10
HB4-17FA2-10
HB4-17FB2-10
