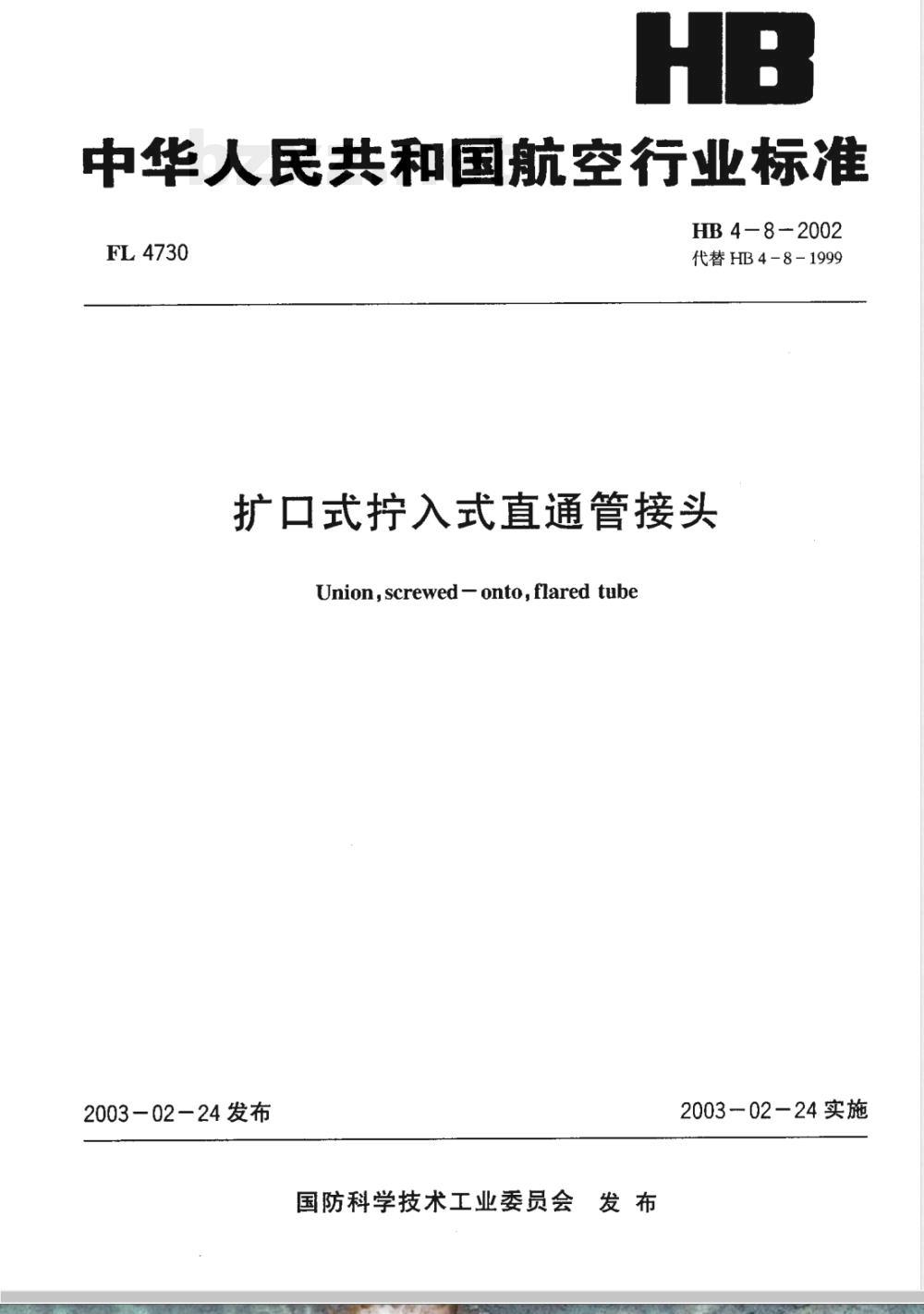

中华人民共和国航空行业标准
FL4730
HB 4-8 - 2002
代替HB4-8-1999
扩口式拧入式直通管接头
Union , screwed - onto, flared tube2003－02—24发布
国防科学技术工业委员会发布
200302—24实施
HB4-8-2002

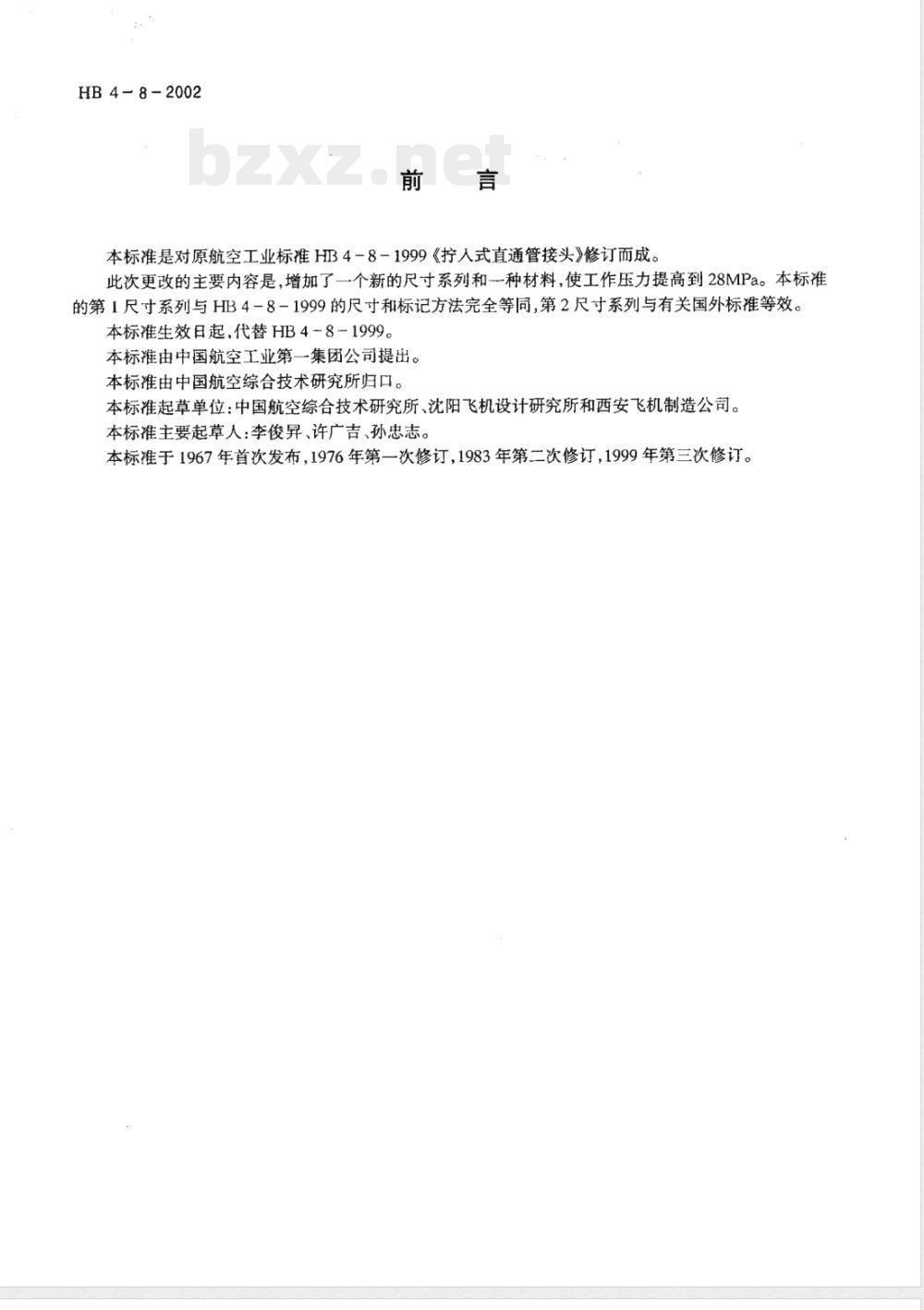

本标准是对原航空工业标准HB4-8-1999《拧人式直通管接头》修订而成。此次更改的主要内容是，增加了一个新的尺寸系列和种材料，使工作压力提高到28MPa。本标准的第1尺寸系列与HB4-8-1999的尺寸和标记方法完全等同，第2尺寸系列与有关国外标准等效。本标准生效日起，代替HB4-81999。本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、沈阳飞机设计研究所和西安飞机制造公司。本标准主要起草人：李俊昇、许广吉、孙忠志。本标准于1967年首次发布，1976年第一次修订，1983年第二次修订，1999年第三次修订。1范围
扩口式拧入式直通管接头
本标准规定了拧入式直通管接头的结构和尺寸、技术要求。本标准适用于工作压力不超过28MPa的扩口管路连接。2规范性引用文件
HB4-8-2002
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196-1981普通螺纹基本尺寸GB/T 197-1981
普通螺纹公差与配合
HB0-9-2000六角零件的保险孔
扩口管路连接件通用规范
HB4-1-2002
HB4－2-2002导管的公称尺寸
HB5800
一般公差
HB 5829-1983
普通螺纹收尾、肩距、退刀槽、引导及倒角3结构和尺寸

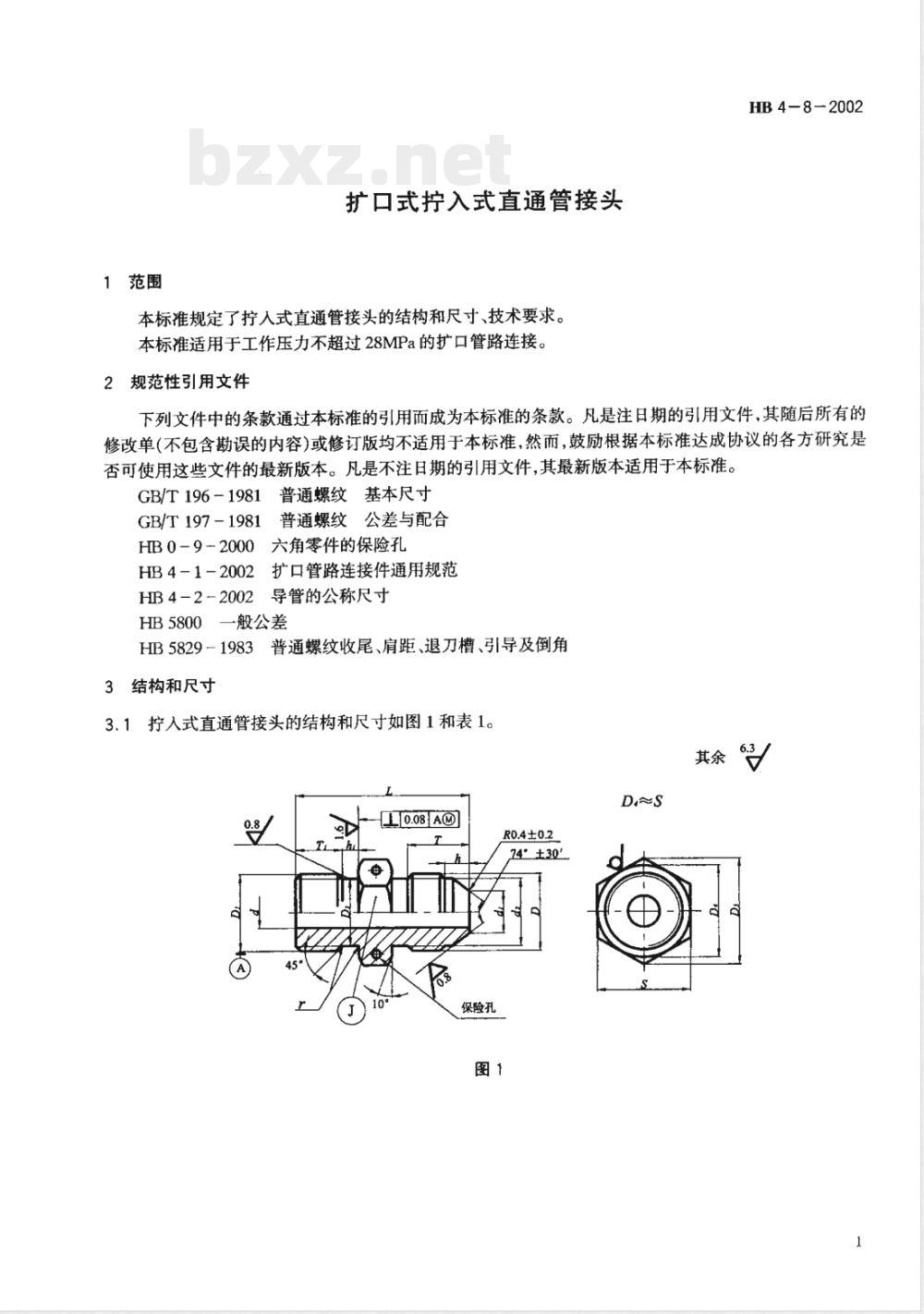

3.1拧入式直通管接头的结构和尺寸如图1和表1。其余
保险孔
R0.4±0.2
24'±30'
HB 48-2002

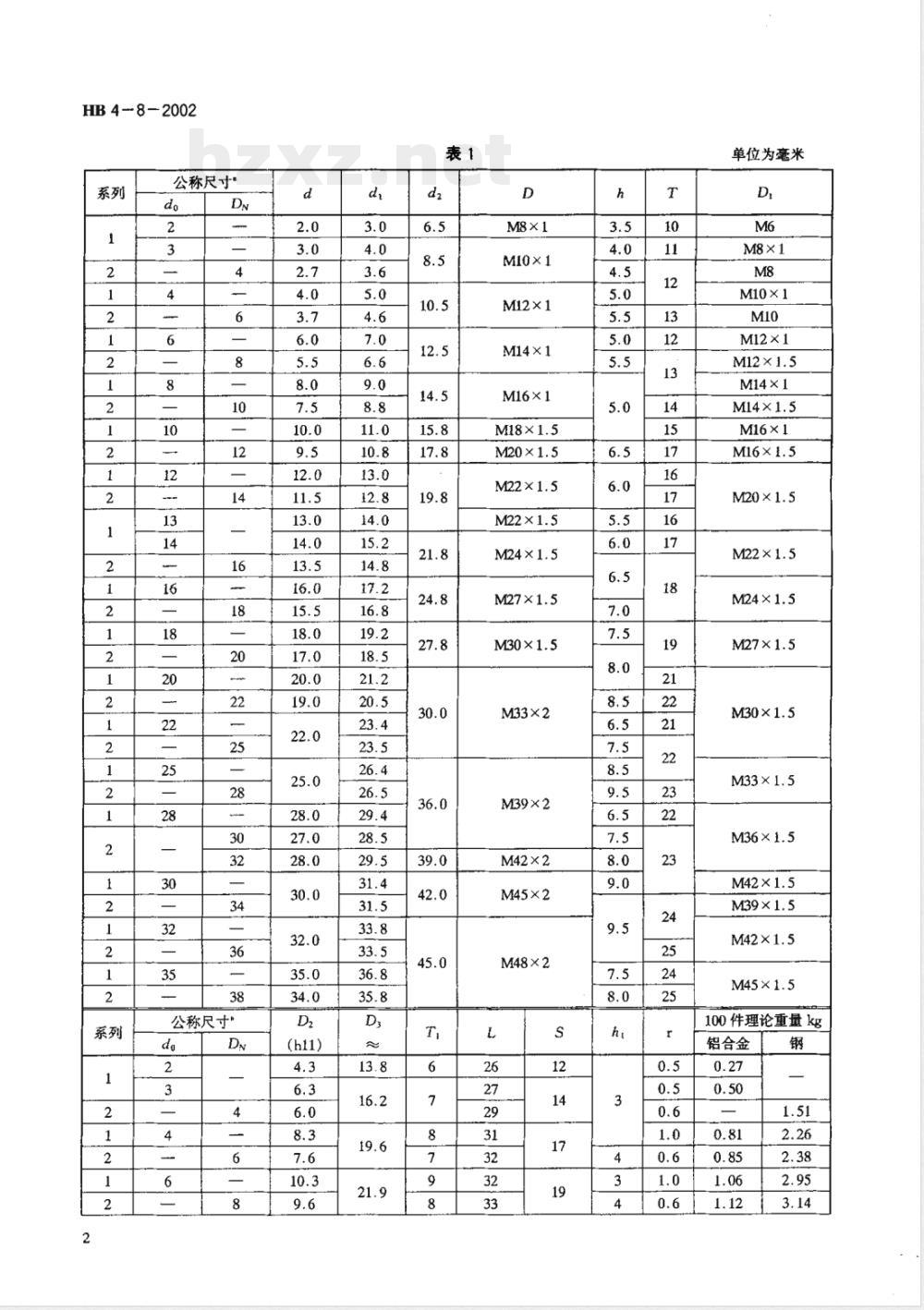

公称尺寸”
公称尺寸”
M10×1
M12×1
M14×1
M16×1
M33×2Www.bzxZ.net
M39×2
M42×2
M45×2
M48×2
单位为毫来
M10×1
M12×1
M14×1
M16×1
100 件理论重量kg
铝合金
公称尺

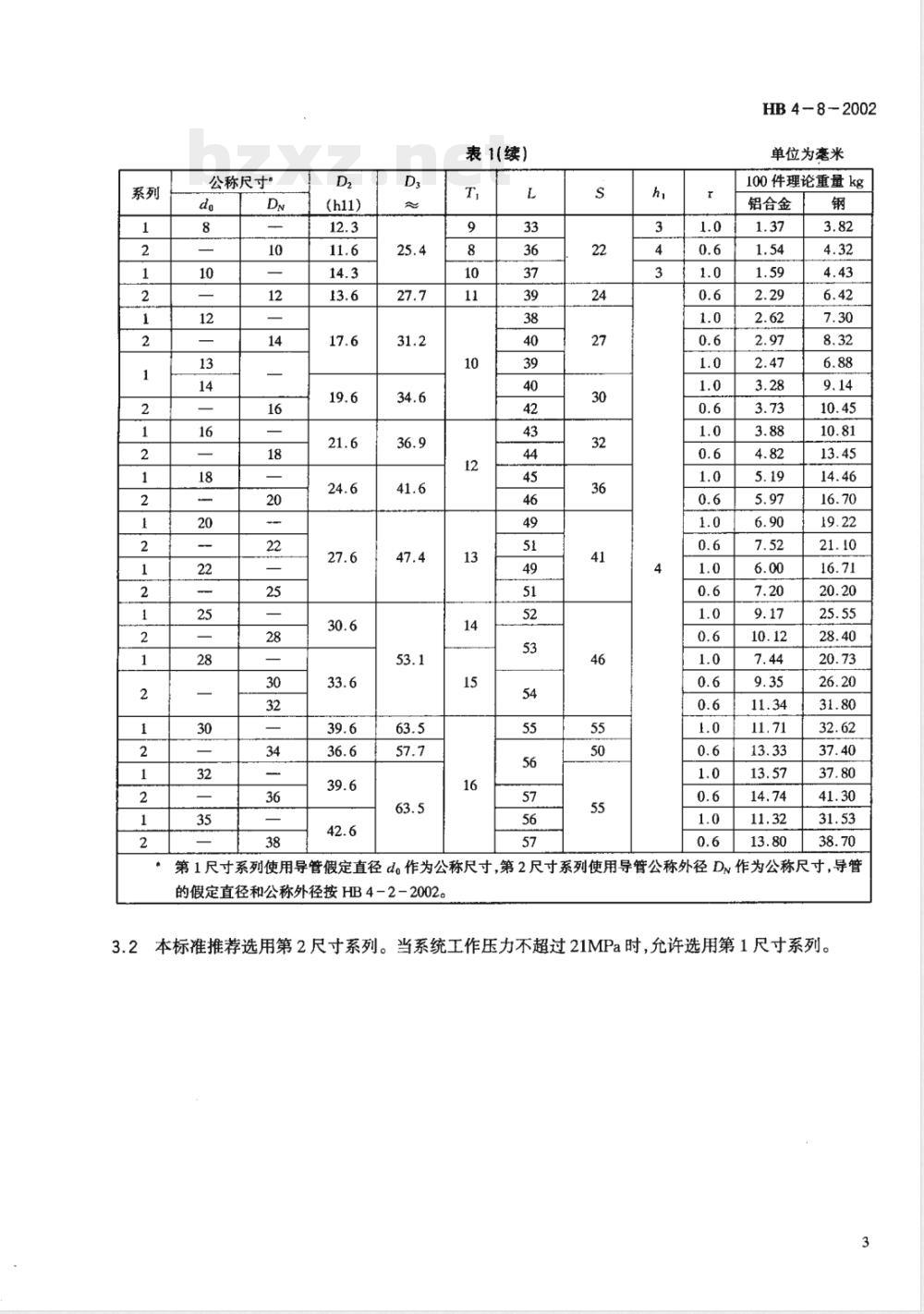

表1(续)
HB4-8-2002
单位为落米
100 件理论重量kg
铝合金
第1尺寸系列使用导管定直径d。作为公称尺寸，第2尺寸系列使用导管公称外径D作为公称尺寸，导管的假定直径和公称外径按HB4一2一2002。3.2本标准推荐选用第2尺寸系列。当系统工作压力不超过21MPa时，允许选用第1尺寸系列。3
HB4—8-2002
4技术要求
4.1材料、热处理、表面处理和标记示例材料、热处理、表面处理及公称尺寸为10mm时的标记示例见表2。表2
ICr18Ni9Ti
1Cr11Ni2W2MoV
热处理
按HB4-1-2002
表面处理
阳极化
镀锌钝化。
镀锌+化学氧化+
磷酸盐处理+增
水处理”
镀镉钝化*
镀镉+化学氧化+
磷酸盐处理+憎
水处理”
与燃油或液压油接触的内表面不允许镀锌和镀镉。4.2螺纹
尺寸系列
标记示例
HB4-8-10
HB 4-8-2 -10
HB 4-- 8G10
HB 4-8G2-10
HB 4-8G10CdD
HB 4 - 8G2 - 10CdD
HB4--8FA10
HB 4-8FA2-10
HB 4 -- 8FB2 - 10
4.2.1普通螺纹按GB/T196-1981、GB/T197-1981,6h、第2尺寸系列的钢件公差6e(镀前尺寸）。4.2.2普通螺纹退刀槽按HB5829-1983。4.3其他要求
4.3.1圆锥表面相对对应螺纹轴线的径向跳动：当螺纹大径不大于24mm时，跳动量不大于0.05mm；当螺纹大径大于24mm时，跳动量不大于0.07mm。4.3.2保险孔按HB0-9-2000-D型。4.3.3
一般公差按HB5800。
4.3.4通用技术要求按HB4-1-2002。
