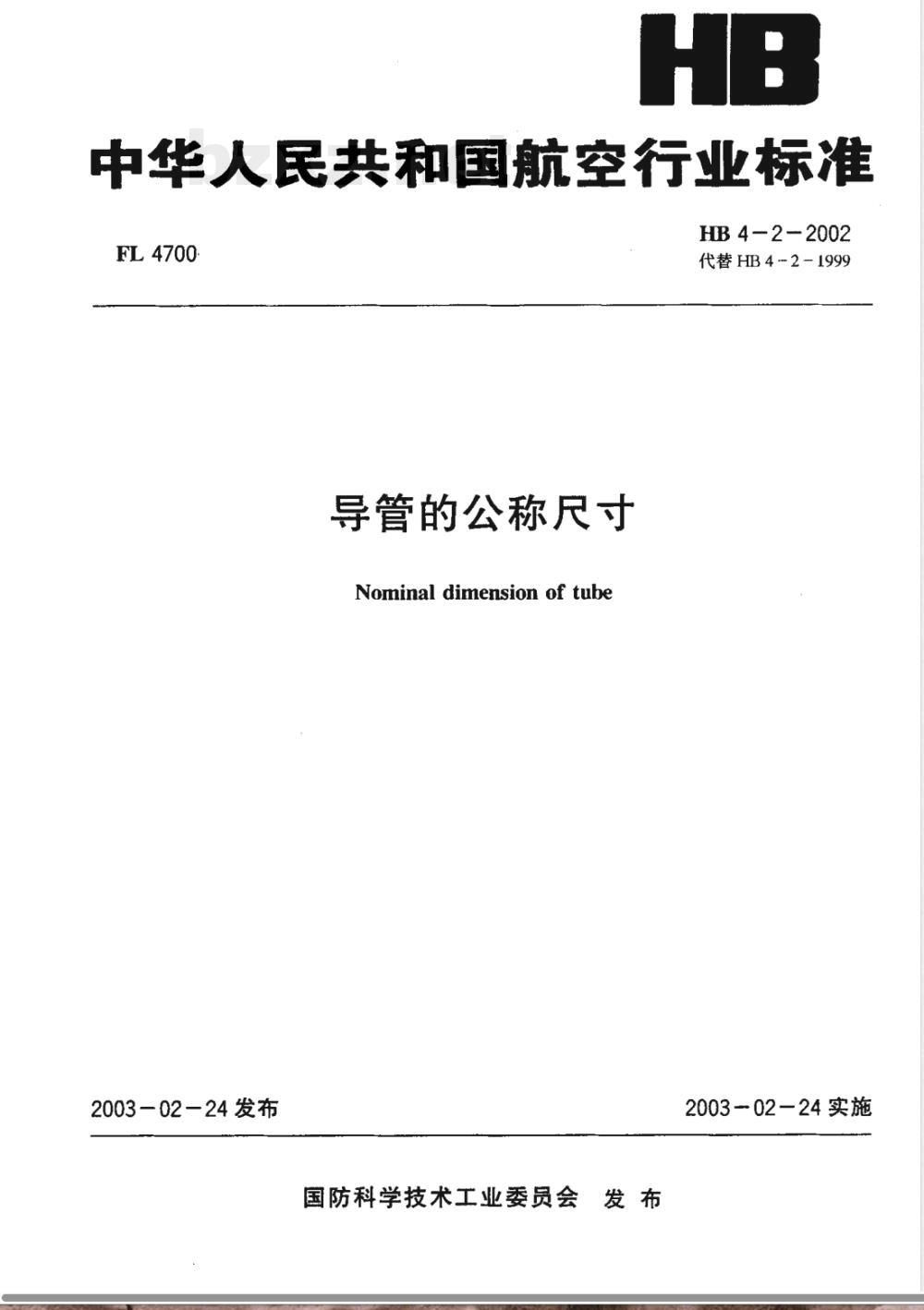

中华人民共和国航空行业标准
FL 4700
2003-02—24 发布
导管的公称尺寸
Nominal dimension of tube
国防科学技术工业委员会发布
HB 4-2-2002
代替HB4-2-1999
2003-02—24实施

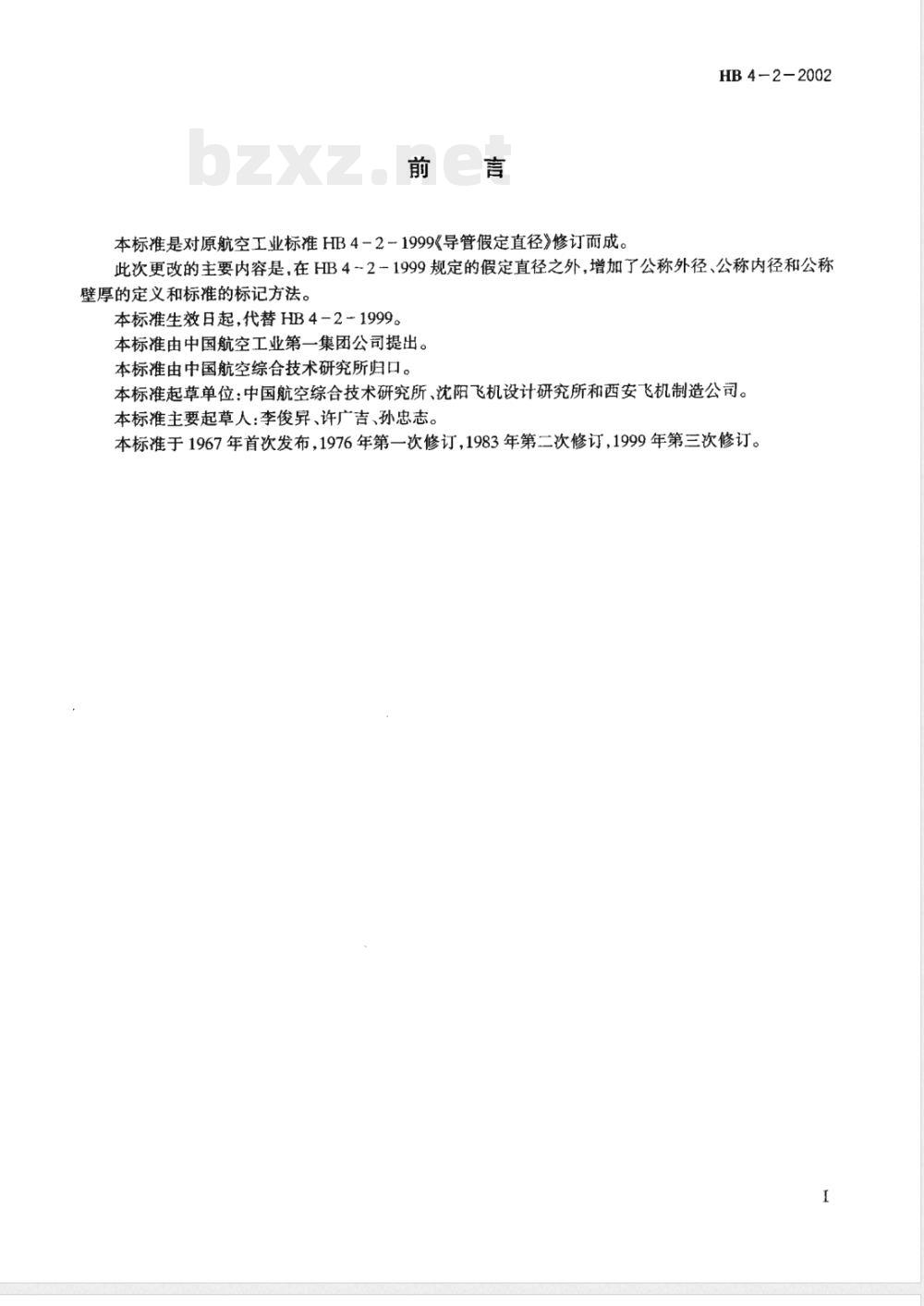

本标准是对原航空工业标准HB4-2-1999《导管假定直径》修订而成。HB4-2-2002
此次更改的主要内容是，在HB4～2-1999规定的假定直径之外，增加了公称外径、公称内径和公称壁厚的定义和标准的标记方法。本标准生效日起，代替HB4-2-1999。本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、沈阳飞机设计研究所和西安飞机制造公司。本标准主要起草人：李俊异、许广吉、孙忠志。本标准于1967年首次发布，1976年第一次修订，1983年第二次修订，1999年第三次修订。I

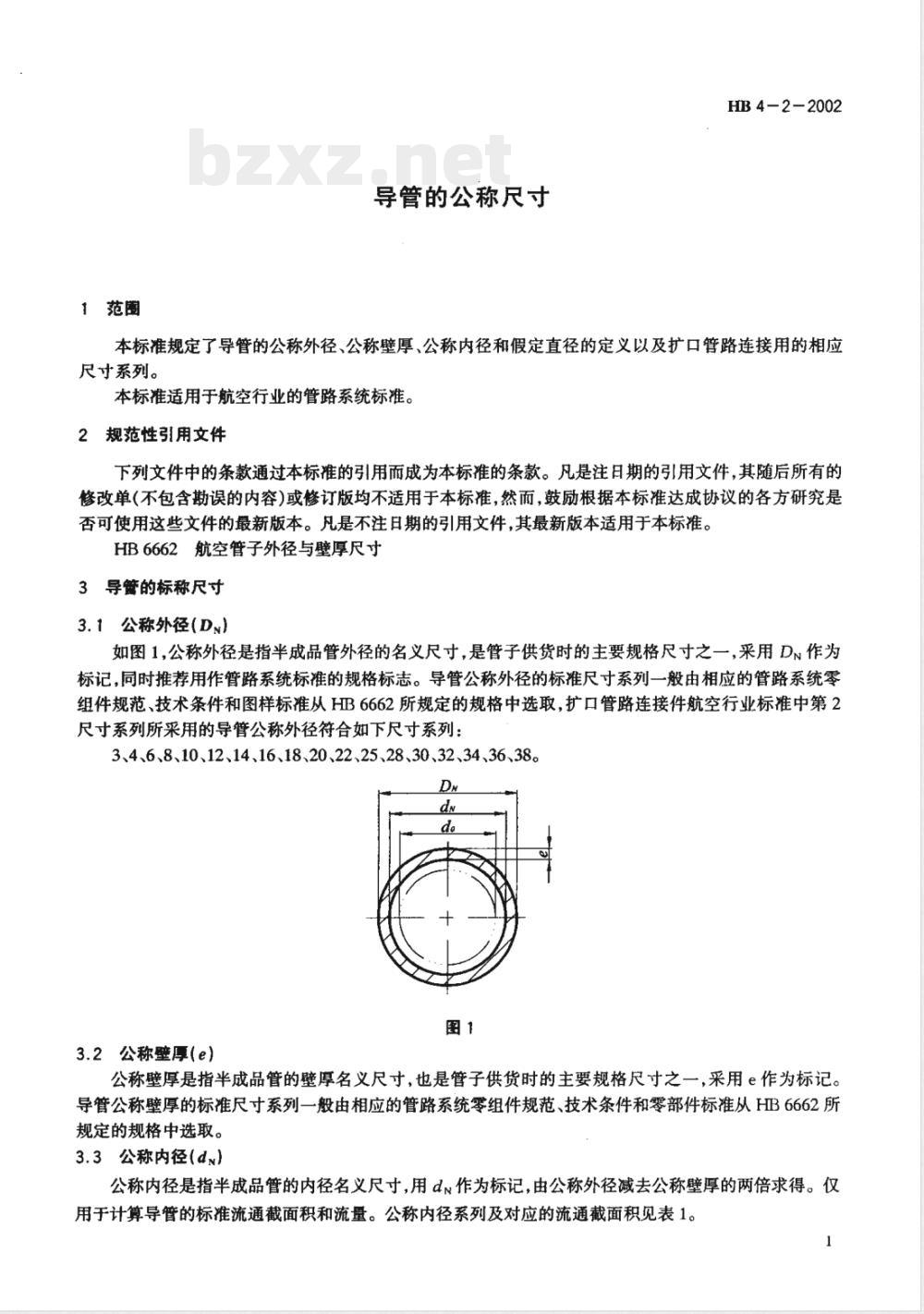

1范围wwW.bzxz.Net
导管的公称尺寸
HB 4-2-2002
本标准规定了导管的公称外径、公称壁厚、公称内径和假定直径的定义以及扩口管路连接用的相应尺寸系列。
本标准适用于航空行业的管路系统标准。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注月期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HB6662航空管子外径与壁厚尺寸3导管的标称尺寸
3.1公称外径(D~）
如图1，公称外径是指半成品管外径的名义尺寸，是管子供货时的主要规格尺寸之一，采用D作为标记，同时推荐用作管路系统标准的规格标志。导管公称外径的标准尺寸系列一般由相应的管路系统零组件规范、技术条件和图样标准从HB6662所规定的规格中选取，扩口管路连接件航空行业标准中第2尺寸系列所采用的导管公称外径符合如下尺寸系列：3、4、6、8、10、12、14、16、18、20、22、25、28、30、32、34、36、38。DH
3.2公称壁厚(e)
公称壁厚是指半成品管的壁厚名义尺寸，也是管子供货时的主要规格尺寸之一，采用e作为标记。导管公称壁厚的标准尺寸系列一般由相应的管路系统零组件规范、技术条件和零部件标准从HB6662所规定的规格中选取。
3.3公称内径（d~）
公称内径是指半成品管的内径名义尺寸，用d作为标记，由公称外径减去公称壁厚的两倍求得。仅用于计算导管的标准流通截面积和流量。公称内径系列及对应的流通截面积见表1。1
HB 4- 2 -2002
假定直径（d。）

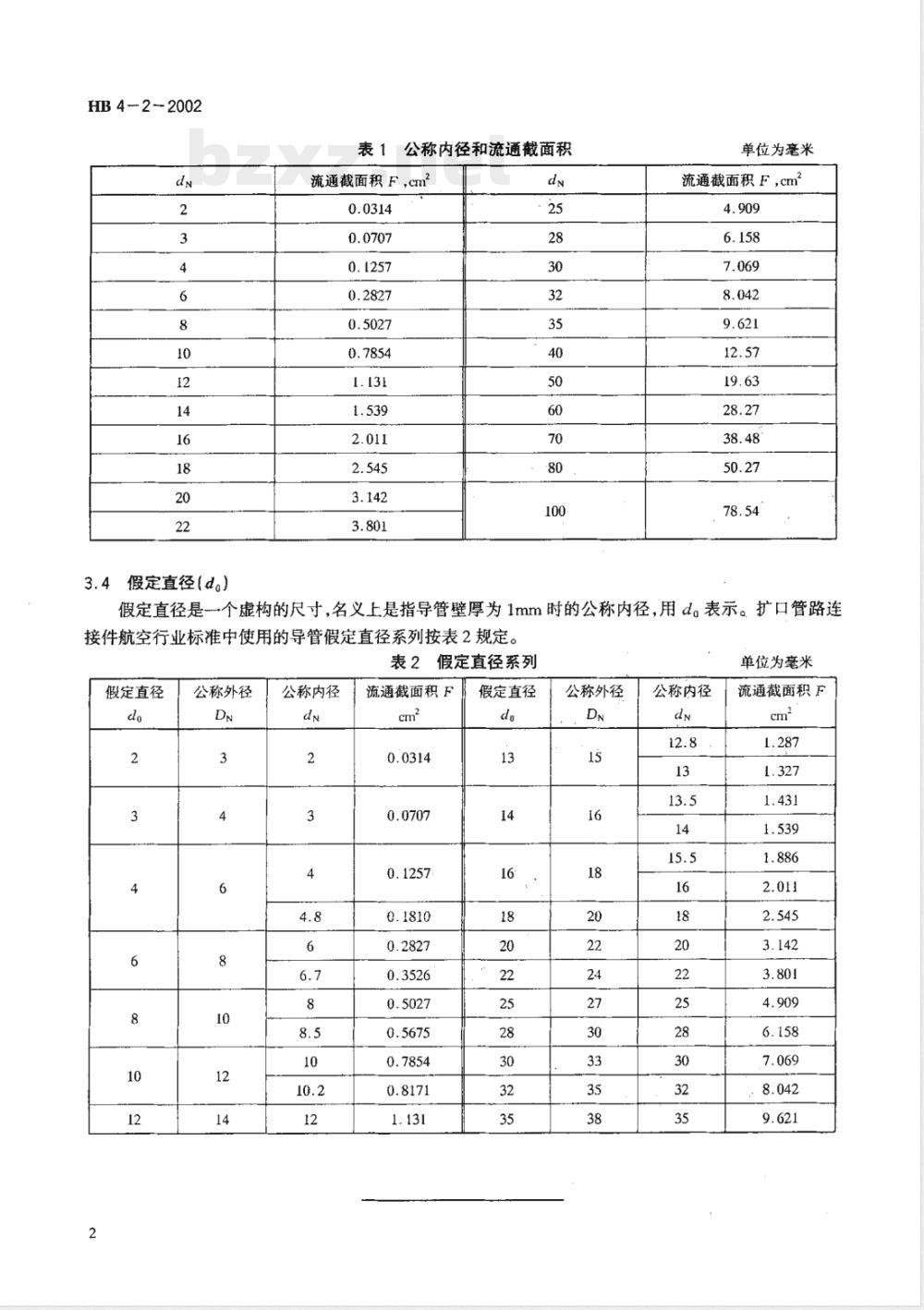

表【公称内径和流通截面积
流通截面积F，cm2
单位为毫米
流通截面积F，cm2
假定直径是个虚构的尺寸，名义上是指导管壁厚为1mm时的公称内径，用d。表示。扩口管路连接件航空行业标准中使用的导管假定直径系列按表2规定。表2假定直径系列
假定直径
公称外径
公称内径
流通截面积F
假定直径
公称外径
公称内径
单位为毫米
流通截面积F
.7.069
