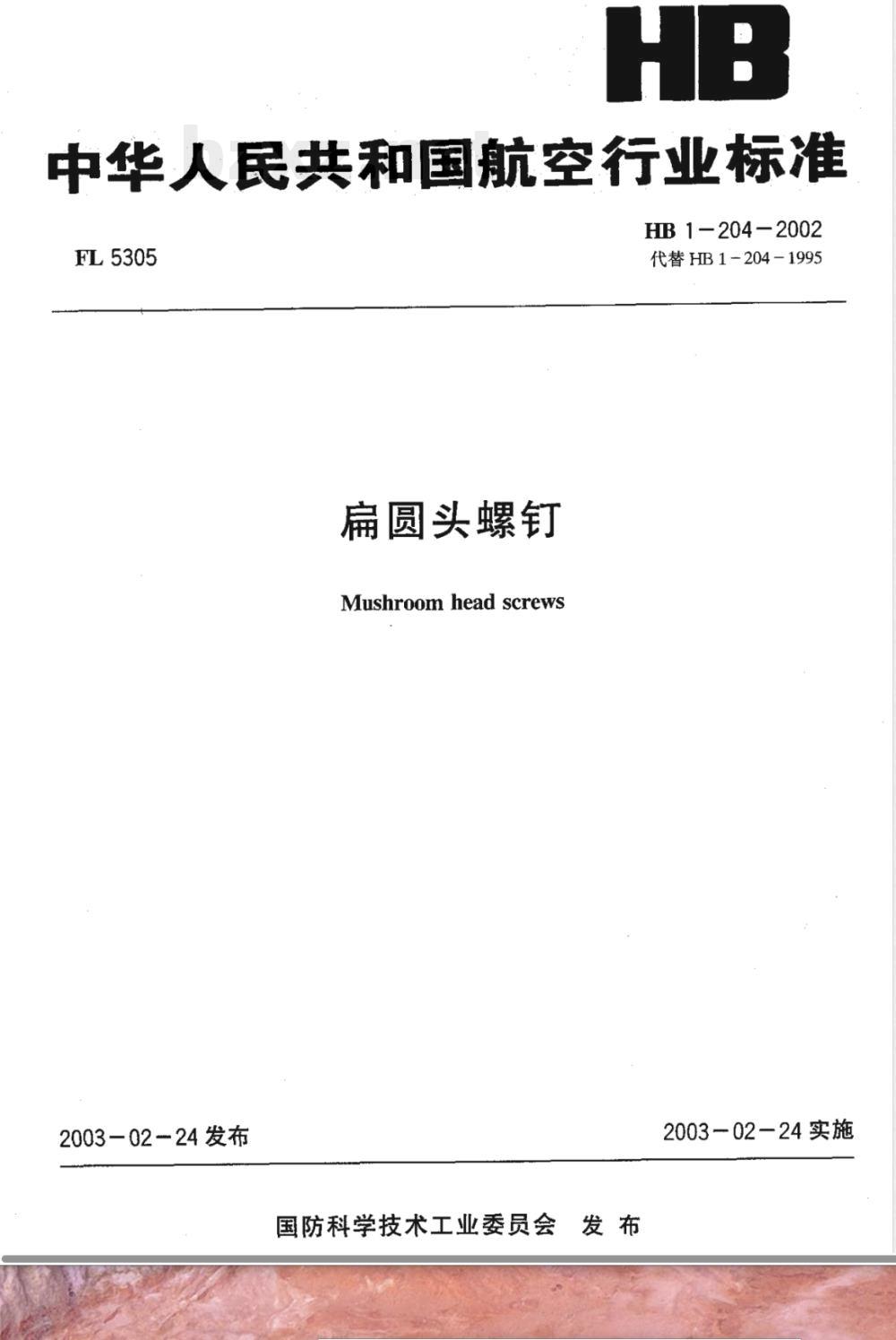

【航空工业行业标准(HB)】 扁圆头螺钉

中华人民共和国航空行业标准
HB 1-204-2002
FL5305
2003-02—24发布
扁圆头螺钉
Mushroom head screws
国防科学技术工业委员会发布
代替HB1-204-1995
2003－0224实施

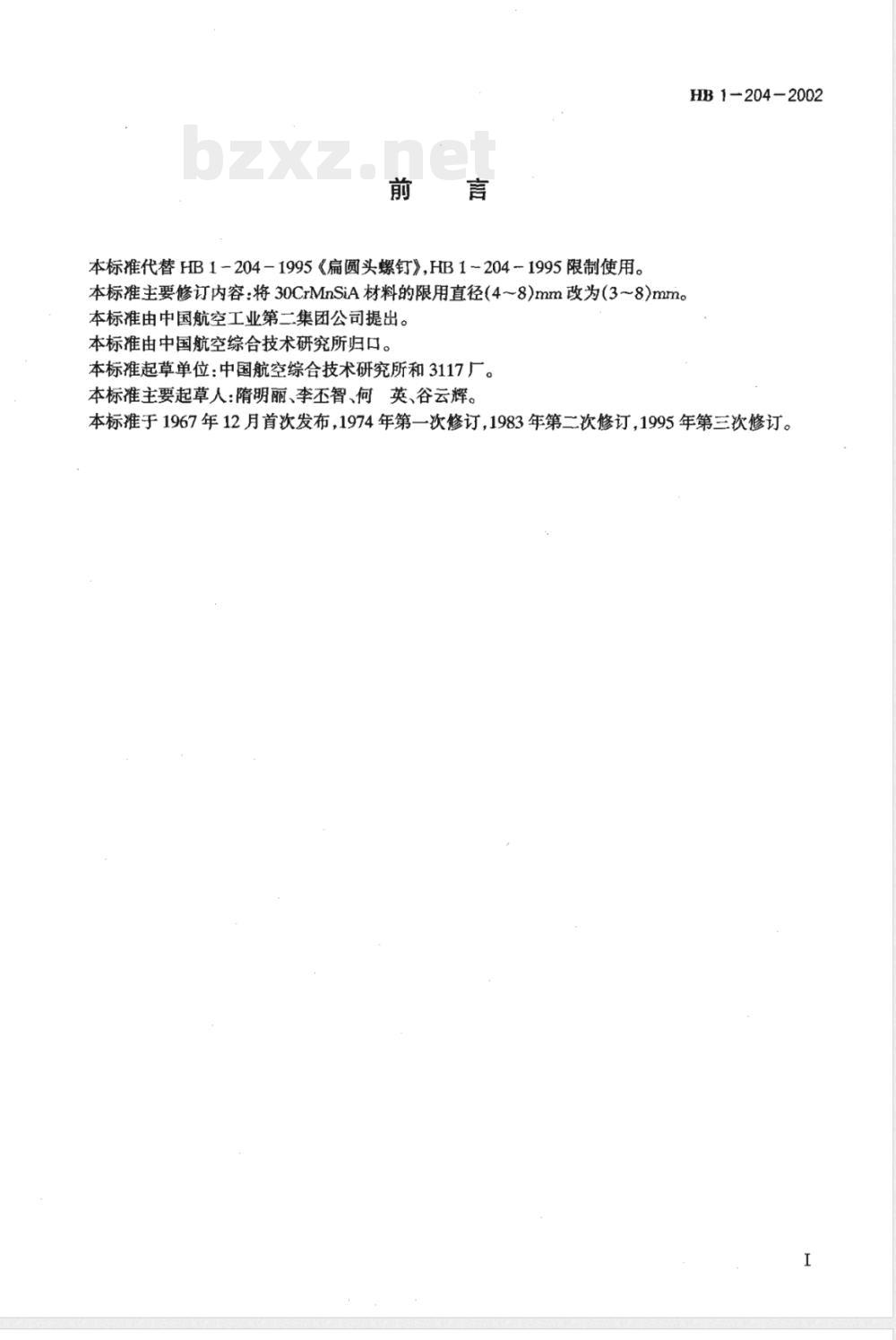

本标准代替HB1-204-1995《扁圆头螺钉》,HB1-204-1995限制使用。本标准主要修订内容：将30CrMnSiA材料的限用直径(4~8)mm改为(3~8)mm。本标准由中国航空工业第二集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所和3117厂。本标准主要起草人：隋明丽、李丕智、何英、谷云辉。HB1-204-2002
本标准于1967年12月首次发布，1974年第一次修订，1983年第二次修订，1995年第三次修订。I
1范围
扁圆头螺钉
本标准规定了扁圆头螺钉（以下简称螺钉)的结构和尺寸。本标准适用于机械连接。
规范性引用文件
HB 1 -- 204 ~ 2002
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HB0-3螺纹零件的标志
HB1-217螺栓和螺钉的强度数据
HB1-218螺栓、螺钉和螺技术条件HB5800-1999—般公差
3要求

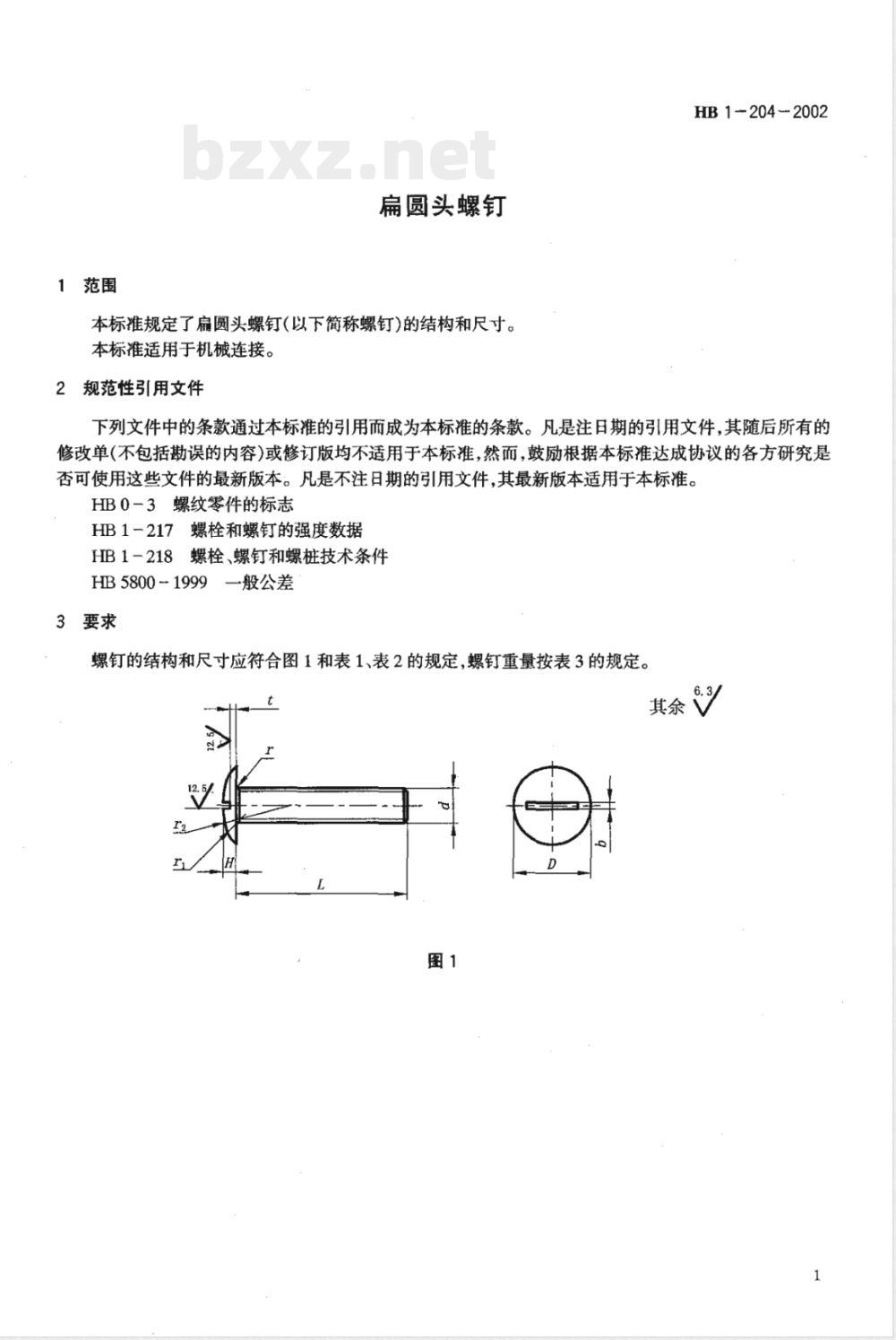

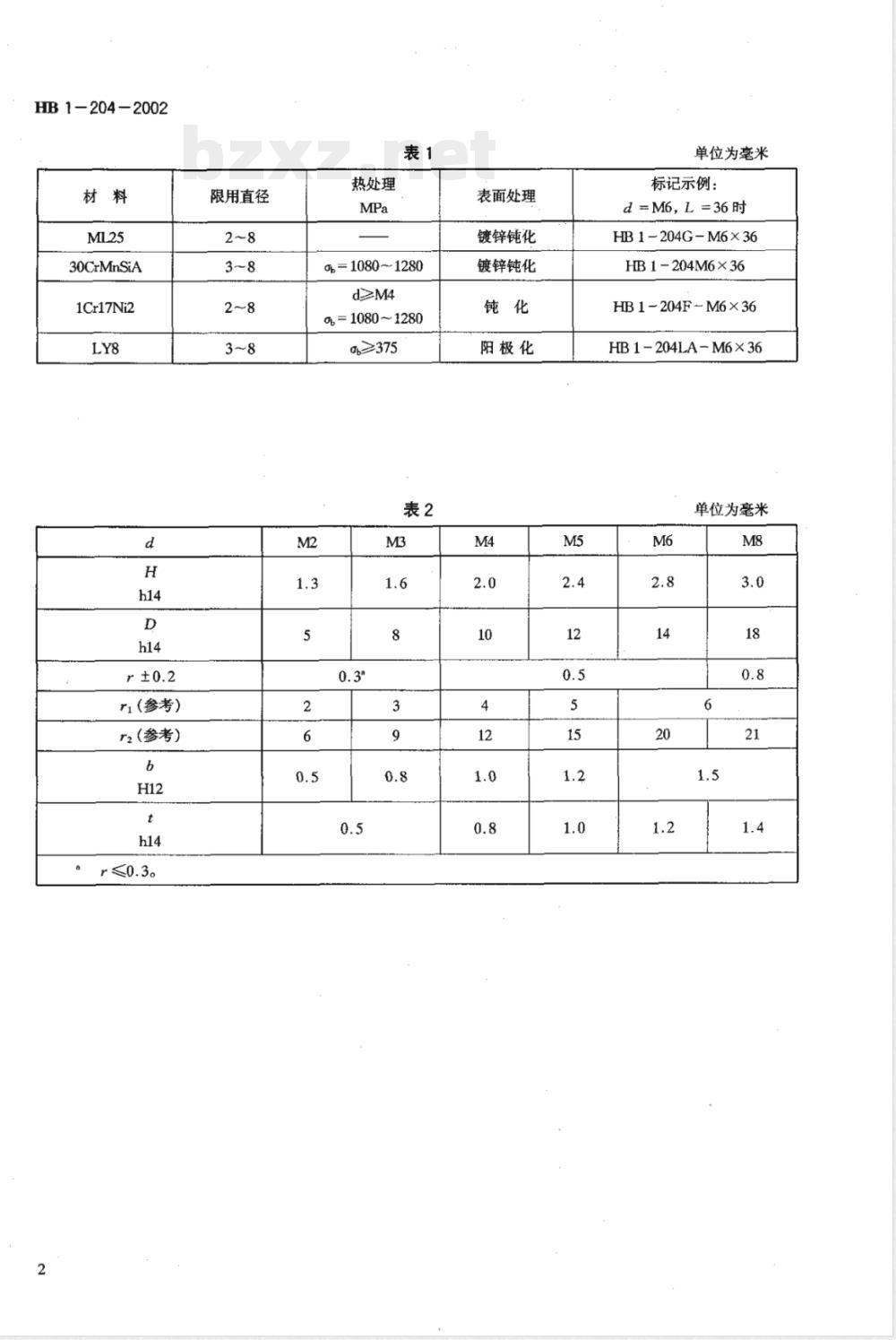

螺钉的结构和尺寸应符合图1和表1、表2的规定,螺钉重量按表3的规定。t
HB1-204-2002
30CrMnSiA
1Cr17Ni2
（参考）
T2(参考）
r≤0.3。
限用直径
热处理
=1080~1280
d≥M4
og= 1080 ~ 1280
≥375
表面处理
镀锌钝化
镀锌钝化
阳极化
单位为毫米
标记示例：
d = M6, L = 36 时
HB 1 - 204G- M6 × 36
HB 1 - 204M6× 36
HB 1 - 204F - M6 × 36
HB 1 - 204LA - M6 × 36
单位为毫米
基本尺寸www.bzxz.net
极限偏差

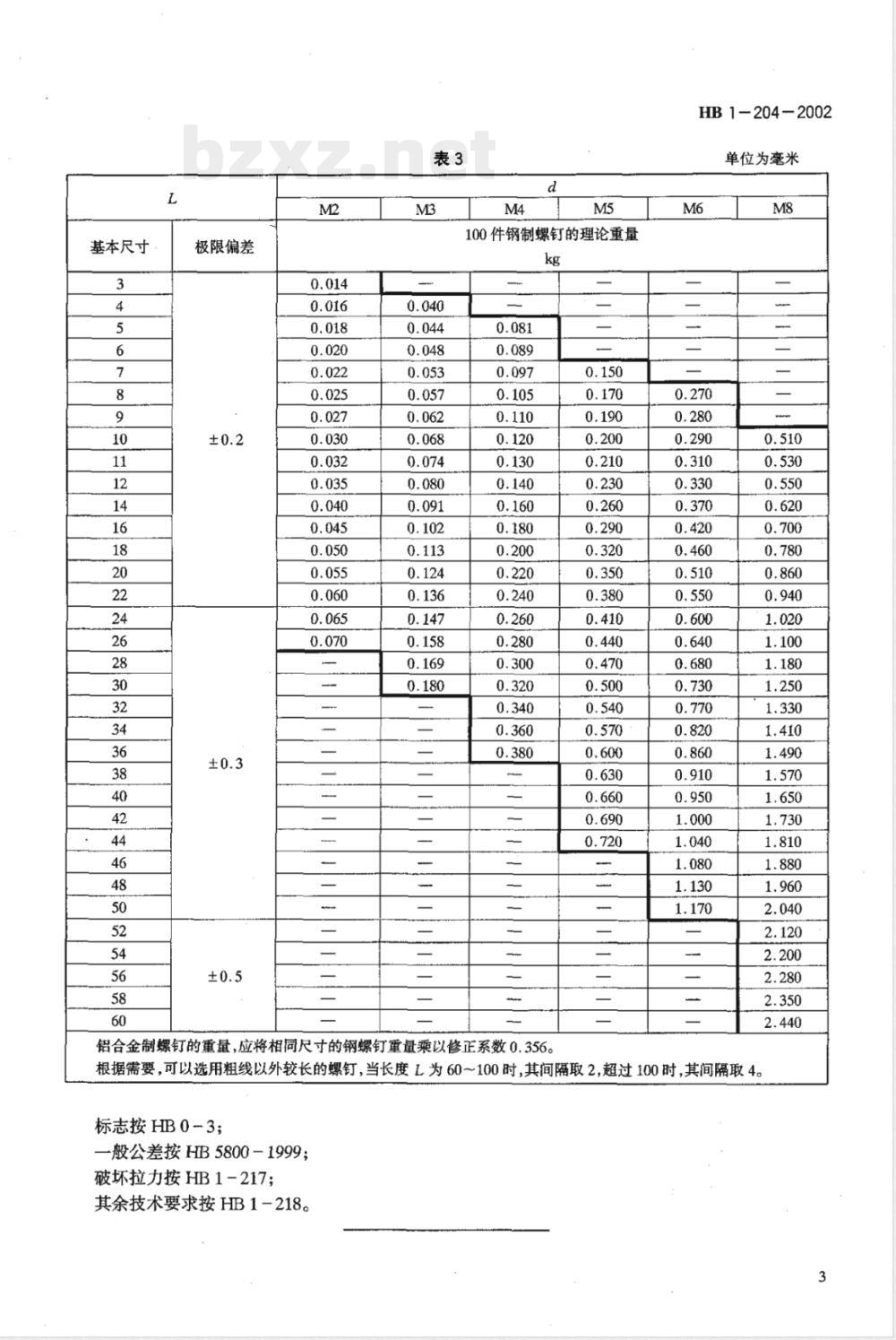

100件钢制螺钉的理论重量
铝合金制螺钉的重量，应将相同尺寸的钢螺钉重量乘以修正系数0.356。-
HB 1-204-2002
单位为毫米
根据需要，可以选用粗线以外较长的螺钉，当长度L为60100时，其间隔取2，超过100时，其间隔取4。标志按 HB 0-3;
一般公差按HB5800-1999；
破坏拉力按HB1-217;
其余技术要求按HB1-218。
中华人民共和国航空行业标准
扁圆头螺钉
HB1 ~ 2042002
中国航空综合技术研究所出版
（北京东外京顺路7号）
中国航空综合技术研究所印刷车间印刷北京1665信箱发行
版权专有不得翻印
开本880×12301/16印张1/2字数12于字2003年8月第一版2003年8月第一次印刷印数1-400
书号：标301.1754定价4.00元
