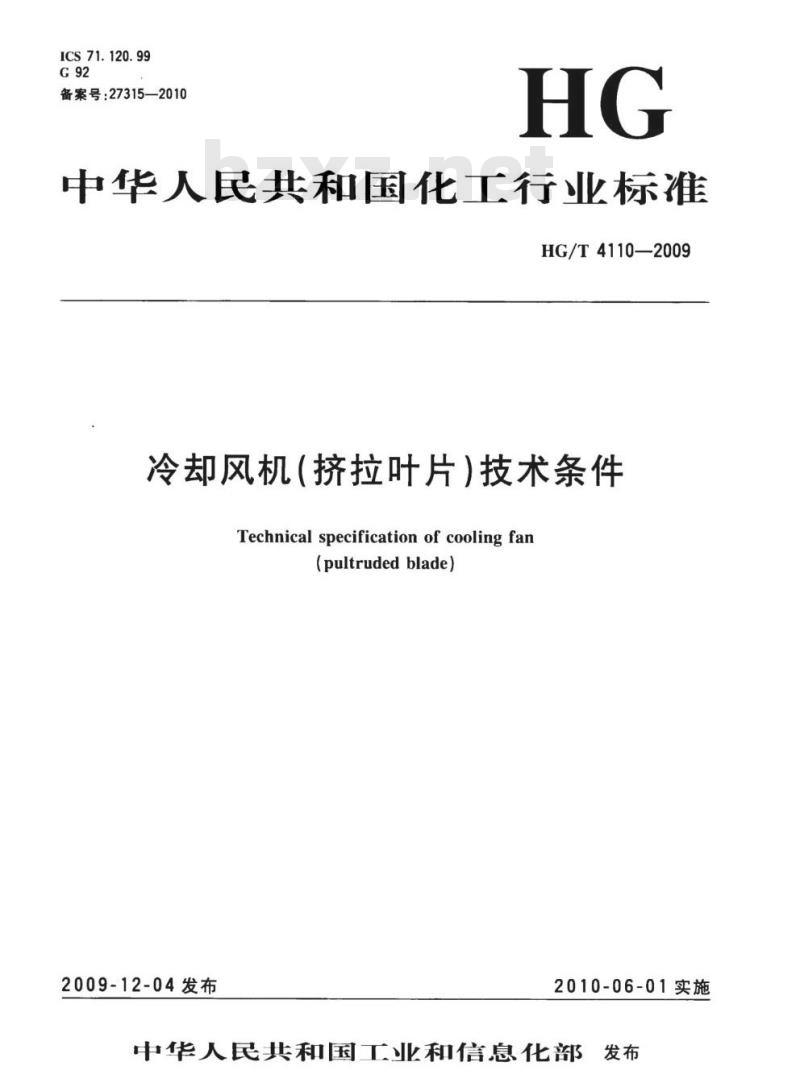

【HG化工标准】 冷却风机(挤拉叶片)技术条件

HG/T 4110-2009.Technical specification of cooling fan(pultruded blade).

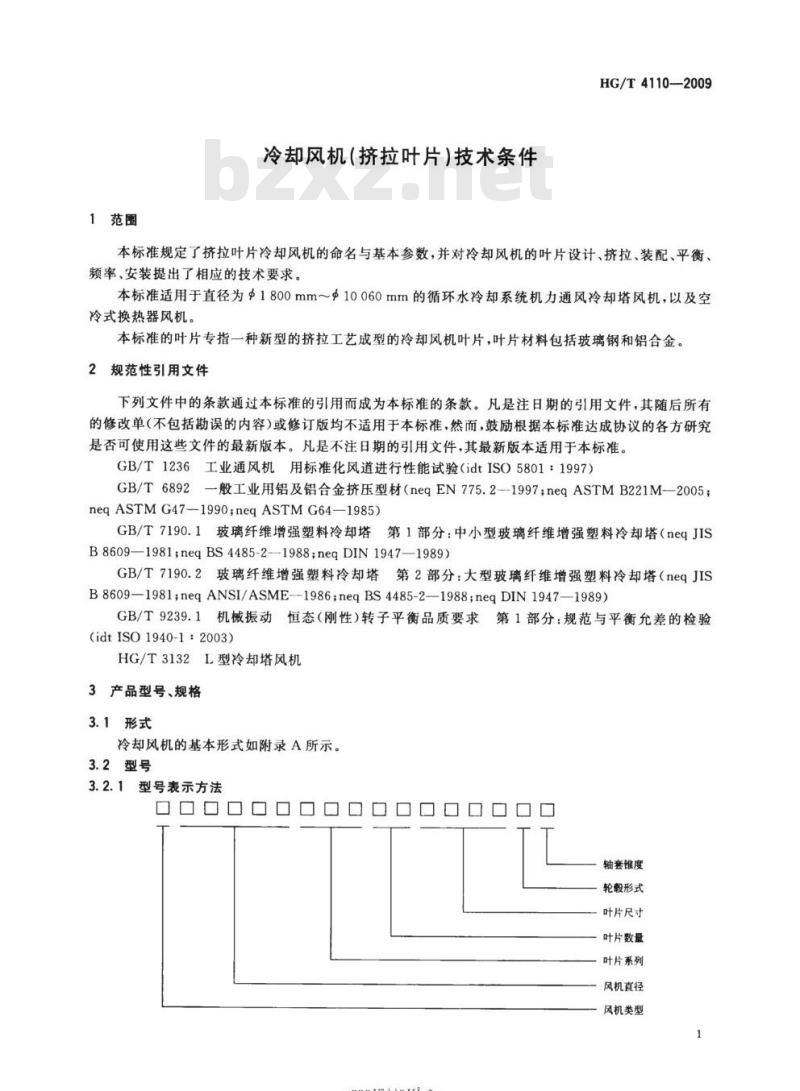

1范围
HG/T 4110规定了挤拉叶片冷却风机的命名与基本参数,并对冷却风机的叶片设计、挤拉、装配、平衡、频率、安装提出了相应的技术要求。
HG/T 4110适用于直径为φ1800mm~φ10060mm的循环水冷却系统机力通风冷却塔风机,以及空冷式换热器风机。
HG/T 4110的叶片专指-种新型的挤拉工艺成型的冷却风机叶片,叶片材料包括玻璃钢和铝合金。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注8期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1236工业通风机用标准 化风道进行性能试验(idt ISO 5801 : 1997)
GB/T 6892一般工业用铝及铝合金挤压型材(neq EN 775. 2-1997 ;neq ASTM B221M-2005;neq ASTM G47- 1990;neq ASTM G64-1985)
GB/T 7190.1玻璃纤维增强塑料冷却塔第1部分:中小型玻璃纤维增强塑料冷却塔(neqJISB 8609- 1981 ;neq BS 4485-2- . 1988;neq DIN 1947- 1989)
GB/T 7190.2玻璃纤维增 强塑料冷却塔第2部分:大型玻璃纤维增强塑料冷却塔(neq JIS B 8609- 1981;neq ANSI/ ASME-1986 ;neq BS 4485-2-1988;neq DIN 1947-1989)
GB/T 9239.1机械振动恒态(刚性)转子平衡品质要求 第1 部分:规范与平衡允差的检验(idt ISO 1940-1 :2003)
HG/T 3132 L型冷却塔风机
3产品型号、规格
3.1 形式
冷却风机的基本形式如附录A所示。
