【HG化工标准】 代替 HG/T 2048.1-2005 搪玻璃填料箱

ICS 71. 120 ;25. 220. 50
G94
备案号：38731—2013

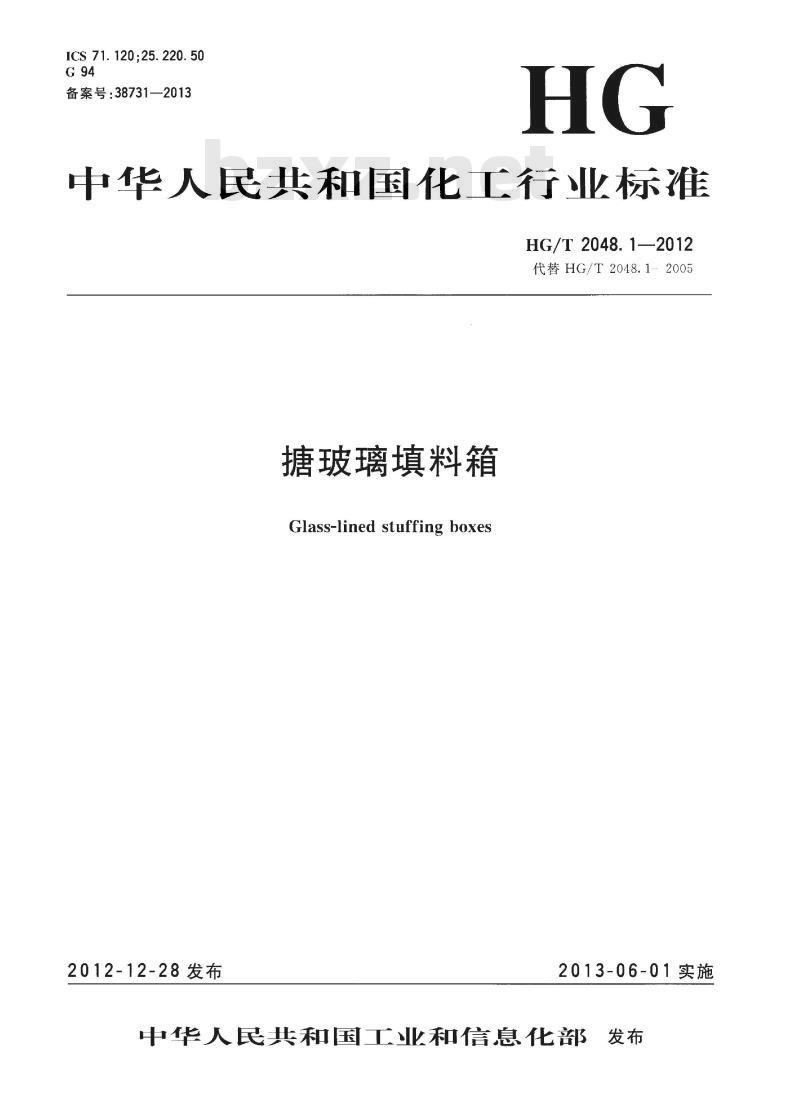

中华人民共和国化工行业标准
HG/T2048.1—2012
代替HG/T2048.12005
塘玻璃填料箱
Glass-lined stuffing boxes
2012-12-28发布
2013-06-01实施

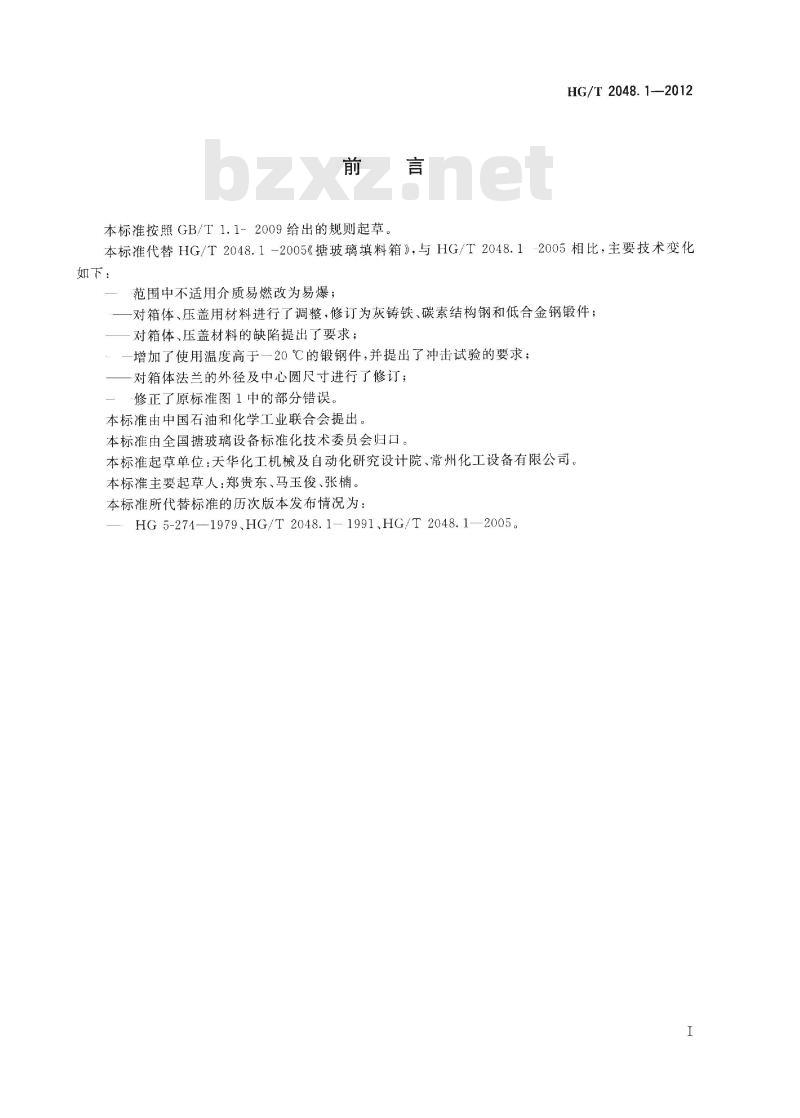

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1-2009给出的规则起草。HG/T2048.1—2012
本标准代替HG/T2048.1-2005《糖玻璃填料箱》，与HG/T2048.1-2-2005相比，主要技术变化
如下：
范围中不适用介质易燃改为易爆；一对箱体、压盖用材料进行了调整，修订为灰铸铁、碳素结构钢和低合金钢锻件；一对箱体、压盖材料的缺陷提出了要求；增加了使用温度高于一20℃的锻钢件，并提出了冲击试验的要求；对箱体法兰的外径及中心圆尺寸进行了修订；修正了原标准图1中的部分错误。本标准由中国石油和化学工业联合会提出。本标准由全国塘玻璃设备标准化技术委员会归口。本标准起草单位：天华化工机械及自动化研究设计院、常州化工设备有限公司。本标准主要起草人：郑贵东、马玉俊、张楠本标准所代替标准的历次版本发布情况为：HG 5-274—1979、HG/T 2048.1-1991、HG/T 2048.1—2005。I

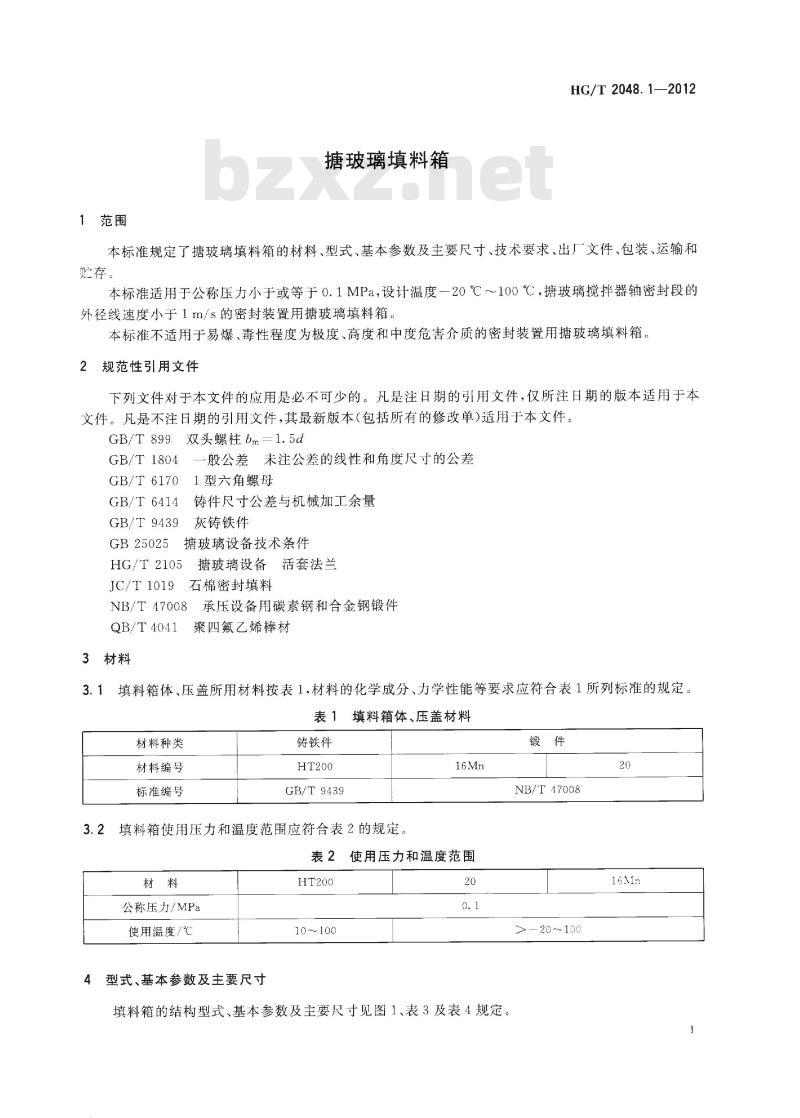

范围
塘玻璃填料箱
HG/T 2048. 1—2012
本标准规定了糖玻璃填料箱的材料、型式、基本参数及主要尺寸、技术要求、出厂文件、包装、运输和贮存。
本标准适用于公称压力小于或等于0.1MPa，设计温度一20℃～100℃，塘玻璃搅拌器轴密封段的外径线速度小于1m/s的密封装置用塘玻璃填料箱。本标准不适用于易爆、毒性程度为极度、高度和中度危害介质的密封装置用塘玻璃填料箱2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T 899
GB/T 1804
GB/T 6170
GB/T 6414
GB/T9439
GB 25025
双头螺柱bm=1.5d
一般公差未注公差的线性和角度尺寸的公差1型六角螺母
铸件尺寸公差与机械加工余量
灰铸铁件
塘玻璃设备技术条件
HG/T2105塘玻璃设备活套法兰
石棉密封填料
JC/T1019
NB/T47008承压设备用碳素钢和合金钢锻件QB/T4041
3材料
聚四氟乙烯棒材
3.1填料箱体、压盖所用材料按表1,材料的化学成分、力学性能等要求应符合表1所列标准的规定。表1填料箱体、压盖材料
材料种类
材料编号
标准编号
铸铁件
HT200
GB/T 9439
3.2填料箱使用压力和温度范围应符合表2的规定16Mn
表2
使用压力和温度范围
材料
公称压力/MPa
使用温度/℃
4型式、基本参数及主要尺寸
HT200
10～100
0.1
填料箱的结构型式、基本参数及主要尺寸见图1、表3及表4规定。锻件
NB/T 47008
16Mn
>-20～100
HG/T 2048. 1--2012
表面塘玻璃

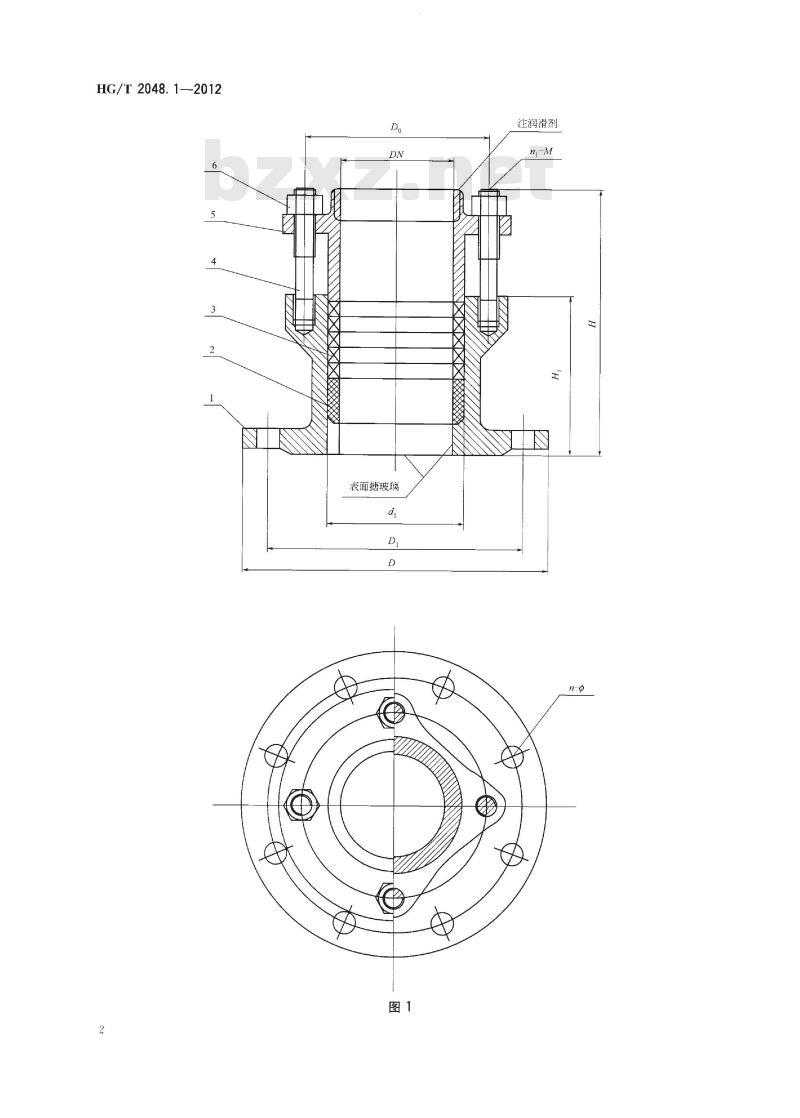

图1
注润滑剂
件号
公称直径
110
125
标准号
见表1
QB/T4041
JC/T1019
GB/T899
见表1
GB/T 6170
108
129
144
159
185
200
220
250
285
340
340
名称
箱体
衬套
填料
双头螺柱
压盖
螺母
尺
145(h8)
160（h8)
180（h8)
210(h8)
240（h8)
295（h8)
295(h8)
350（h8)
140
180
395
注：di为机械加工后铁坏尺寸。5技术要求
D。
115
130
145
165
179
200
220

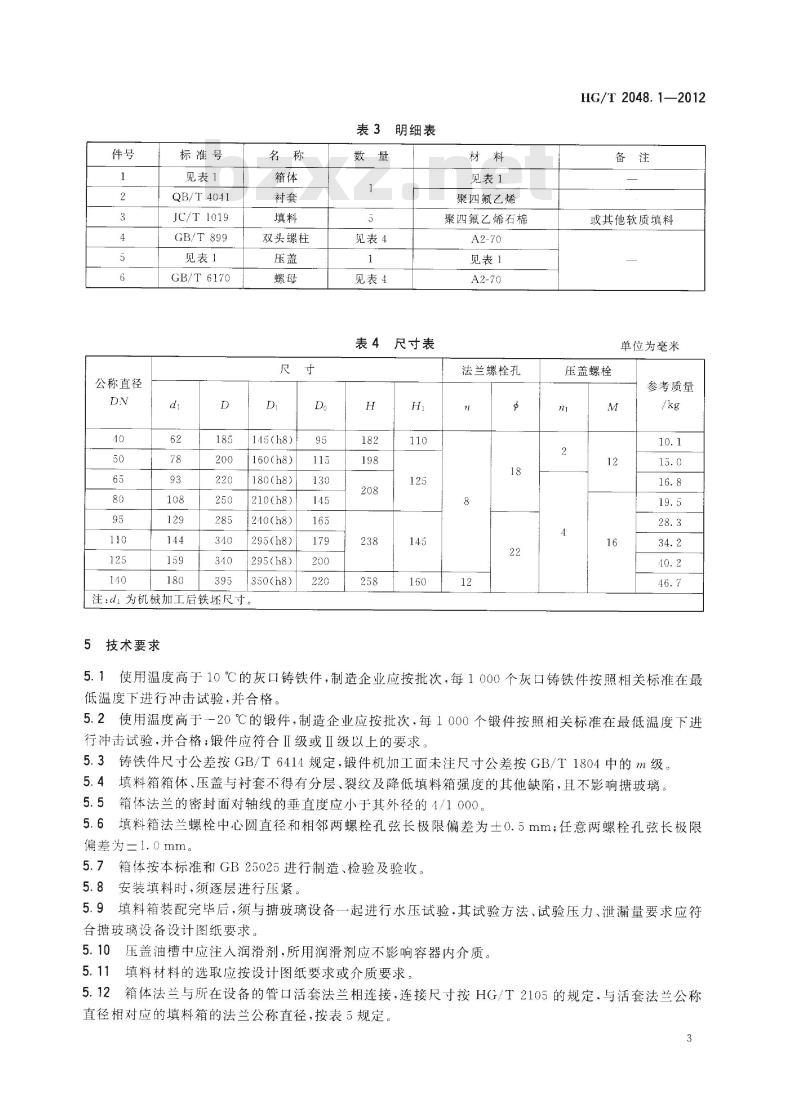

表3明细表
数量
见表4
见表4
表4
182
198
208
238
258
尺寸表
110
125
145
160
材料
见表1
聚四氟乙烯
聚四氟艺烯石棉
A2-70
见表1
A2-70
法兰螺栓孔
HG/T2048.1—2012
备注
或其他软质填料
单位为毫米
压盖螺栓
参考质量
/kg
10.1
15.0
16.8
19.5
28.3bzxz.net
34.2
40.2
46.7
5.1使用温度高于10℃的灰口铸铁件，制造企业应按批次，每1000个灰口铸铁件按照相关标准在最低温度下进行冲击试验，并合格。5.2使用温度高于20℃的锻件，制造企业应按批次，每1000个锻件按照相关标准在最低温度下进行冲击试验，并合格；锻件应符合Ⅱ级或Ⅱ级以上的要求。5.3铸铁件尺寸公差按GB/T6414规定，锻件机加工面未注尺寸公差按GB/T1804中的m级。5.4填料箱箱体、压盖与衬套不得有分层、裂纹及降低填料箱强度的其他缺陷，且不影响塘玻璃。5.5箱体法兰的密封面对轴线的垂直度应小于其外径的1/1000。5.6填料箱法兰螺栓中心圆直径和相邻两螺栓孔弦长极限偏差为士0.5mm；任意两螺栓孔弦长极限偏差为=1.0mm。
5.7箱体按本标准和GB25025进行制造、检验及验收。5.8安装填料时，须逐层进行压紧。5.9填料箱装配完毕后，须与塘玻璃设备一起进行水压试验，其试验方法、试验压力、泄漏量要求应符合塘玻璃设备设计图纸要求。
5.10压盖油槽中应注人润滑剂，所用润滑剂应不影响容器内介质。填料材料的选取应按设计图纸要求或介质要求。5.11
5.12箱体法兰与所在设备的管口活套法兰相连接，连接尺寸按HG/T2105的规定，与活套法兰公称直径相对应的填料箱的法兰公称直径，按表5规定。3
HG/T2048.1-2012
填料箱DN
活套法兰DN
出厂文件、包装、运输和贮存
100
表5
125
150
110
200
125
200
单位为毫米
110
250
6.1出厂产品应附带产品合格证、产品使用说明书及装箱单，合格证至少包括产品批号、产品编号、材料的化学成分和力学性能、公称压力和公称直径，6.2外露糖玻璃面用软物包扎，并在包装箱中牢靠地固定搬动与运输时必须避免碰撞，包装箱不许倒置。6.3
产品应存放室内，不许露天存放或堆置。6.4
