- DL/T 2022-2019 燃气轮发电机静止变频启动系统运行规程
【DL电力标准】 燃气轮发电机静止变频启动系统运行规程
本网站 发布时间:
2023-06-12 18:32:51
- DL/T 2022-2019
- 现行
标准号:
DL/T 2022-2019
标准名称:
燃气轮发电机静止变频启动系统运行规程
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 2022-2019.Operation code of SFC-based starting system for gas turbine generator unit.

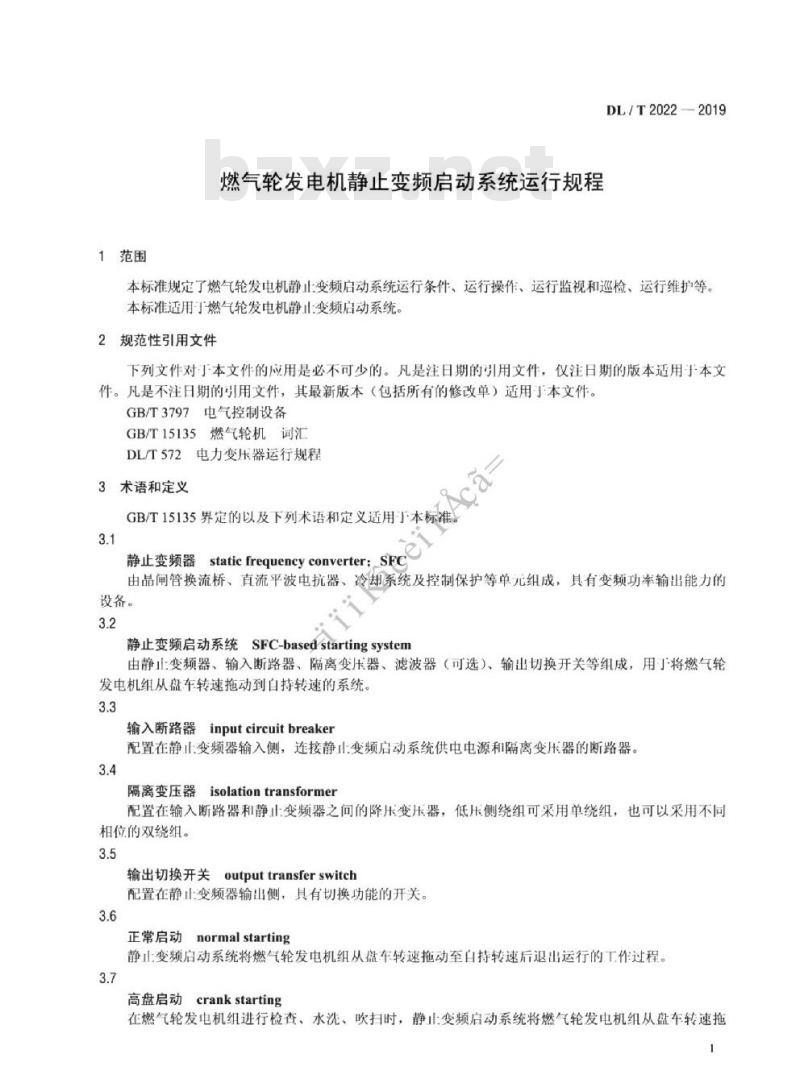

1范围
DL/T 2022规定了燃气轮发电机静止变频启动系统运行条件、运行操作、运行监视和巡检、运行维护等。
DL/T 2022适用丁燃气轮发电机静止变频启动系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仪注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T3797电气控制设备
GB/T 15135燃气轮机词汇
DL/T572电力变压器运行规程
3术语和定义
GB/T15135界定的以及下列术语和定义适用于本标准。
3.1静止变频器static frequency converter; SFC
由品闸管换流桥、直流平波电抗器、冷却系统及控制保护等单元组成,具有变频功率输出能力的设备。
3.2静止变频启动系统SFC-based starting system
由静止变频器、输入断路器、隔离变压器、滤波器(可选)、输出切换开关等组成,用于将燃气轮发电机组从盘车转速拖动到白持转速的系统。
3.3输入断路器input circuit breaker
配置在静止变频器输入侧,连接静止变频启动系统供电电源和隔离变压器的断路器。
3.4隔离变压器isolation transformer
配置在输入断路器和静止变频器之问的降压变压器,低压侧绕组可采用单绕组,也可以采用不同相位的双绕组。
3.5输出切换开关output transfer switch
配置在静止变频器输出侧,具有切换功能的开关。
3.6正常启动normal starting
静止变频启动系统将燃气轮发电机组从盘车转速拖动至自持转速后退出运行的工作过程。
1范围
DL/T 2022规定了燃气轮发电机静止变频启动系统运行条件、运行操作、运行监视和巡检、运行维护等。
DL/T 2022适用丁燃气轮发电机静止变频启动系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仪注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T3797电气控制设备
GB/T 15135燃气轮机词汇
DL/T572电力变压器运行规程
3术语和定义
GB/T15135界定的以及下列术语和定义适用于本标准。
3.1静止变频器static frequency converter; SFC
由品闸管换流桥、直流平波电抗器、冷却系统及控制保护等单元组成,具有变频功率输出能力的设备。
3.2静止变频启动系统SFC-based starting system
由静止变频器、输入断路器、隔离变压器、滤波器(可选)、输出切换开关等组成,用于将燃气轮发电机组从盘车转速拖动到白持转速的系统。
3.3输入断路器input circuit breaker
配置在静止变频器输入侧,连接静止变频启动系统供电电源和隔离变压器的断路器。
3.4隔离变压器isolation transformer
配置在输入断路器和静止变频器之问的降压变压器,低压侧绕组可采用单绕组,也可以采用不同相位的双绕组。
3.5输出切换开关output transfer switch
配置在静止变频器输出侧,具有切换功能的开关。
3.6正常启动normal starting
静止变频启动系统将燃气轮发电机组从盘车转速拖动至自持转速后退出运行的工作过程。
