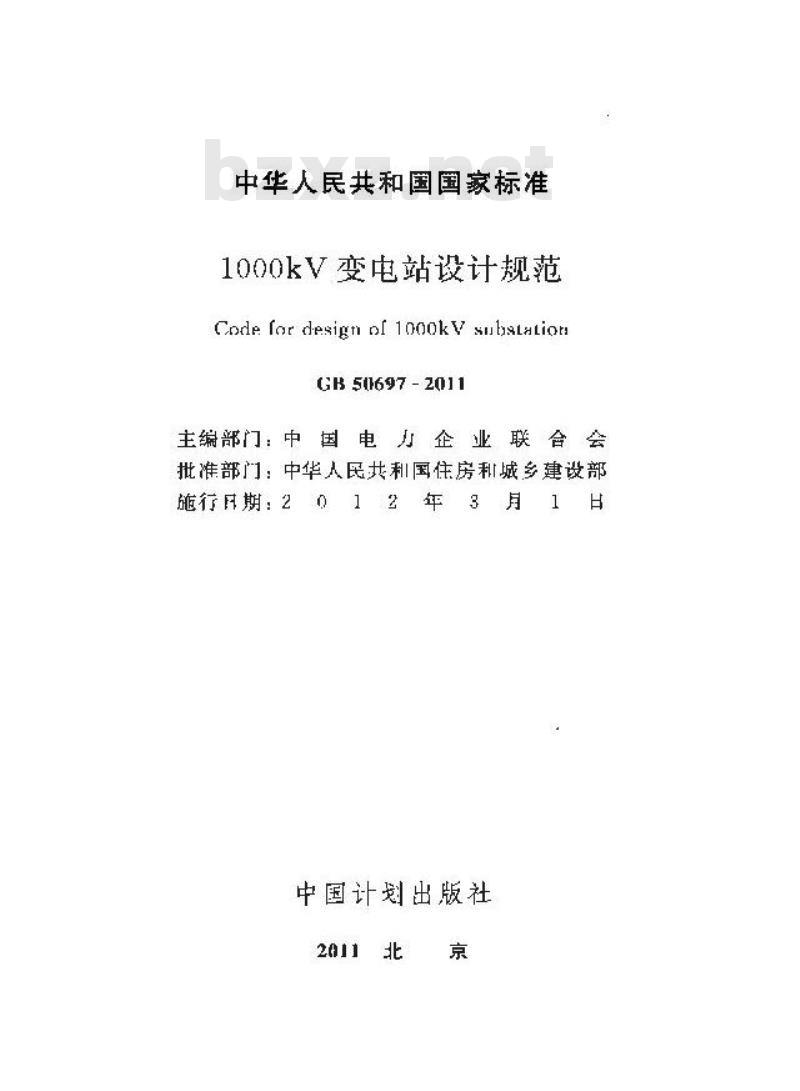

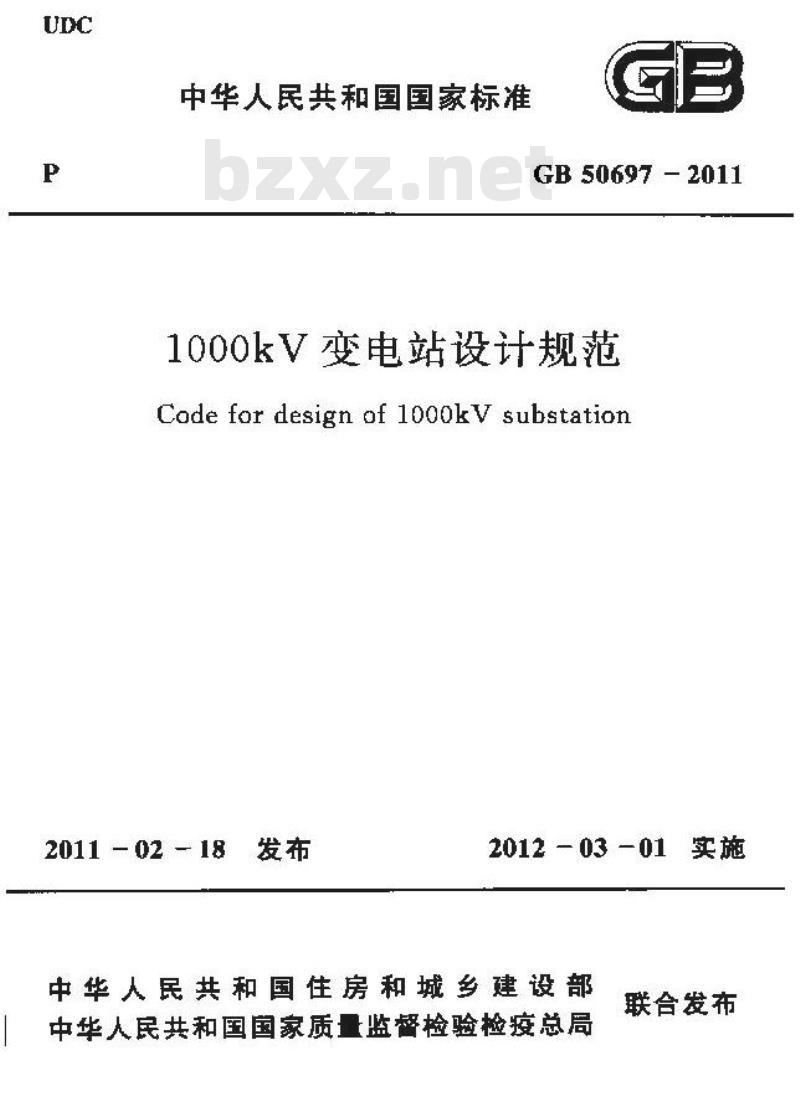

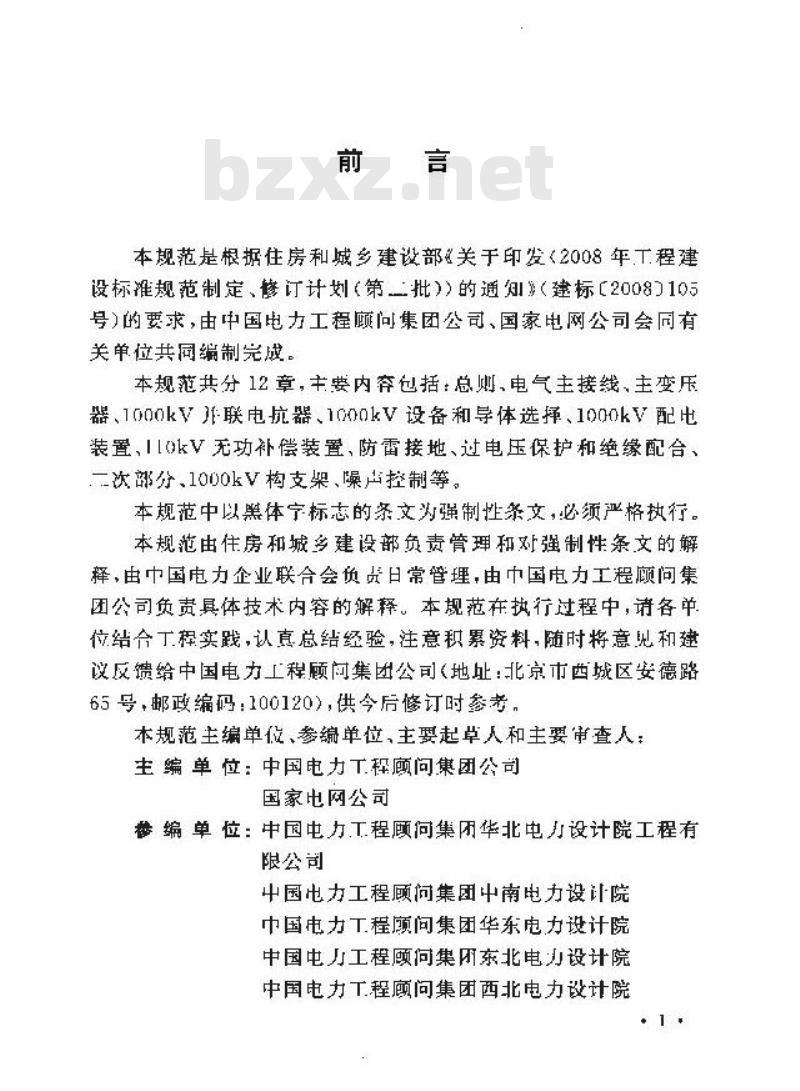

【GB国家标准】 1000kV变电站设计规范

GB 50697-2011.Code for design of 1000kV substation.
1总则
1.0.1 为规范1000kV变电站设计,使变电站的设计符合国家的有关政策、法规,达到安全可靠、先进适用、经济合理、环境友好的要求,制定本规范。
1.0.2 GB 50697适用于电压为1000kV新建、扩建或改建变电站或开关站的设计。
1.0.3 1000kV变电站的设计应结合工程特点,采用具备应用条件的新技术、新设备、新材料、新工艺。
1.0.4 1000kV变电站的设计应采取切实有效的措施节约用地、保护环境、满足劳动安全要求。环境保护、水土保持及劳动安全卫生设施应与主体工程同步设计、同步施工、同步投产。
1.0.5 1000kV变电站的设计除应符合本规范外,尚应符合国家现行有关标准的规定。
2电气主接线
2.0.1 1000kV变电站的电气主接线,应根据变电站在电力系统中的地位,以及变电站的规划容量、负荷性质、连接元件数、配电装置特点、设备制造和供货能力等因素,按满足供电可靠、运行灵活、检修方便、便于扩建、投资合理、节省占地的原则,通过技术经济比较后确定。
2.0.2 1000kV 配电装置的最终接线方式,当线路、变压器等连接元件的总数为5回及以上时,宜采用一个半断路器接线,同名回路应配置在不同串内,电源回路与负荷回路宜配对成串;当接线条件受限制时,同名回路可接于同一侧母线。当初期线路、变压器等连接元件较少时,可根据具体的元件总数采用角形接线或其他使用断路器数量较少的简化接线型式,但在布置上应便于过渡到最终接线。
2.0.3 1000kV线路并联电抗器回路,宜采用不装设断路器和隔离开关的接线。
