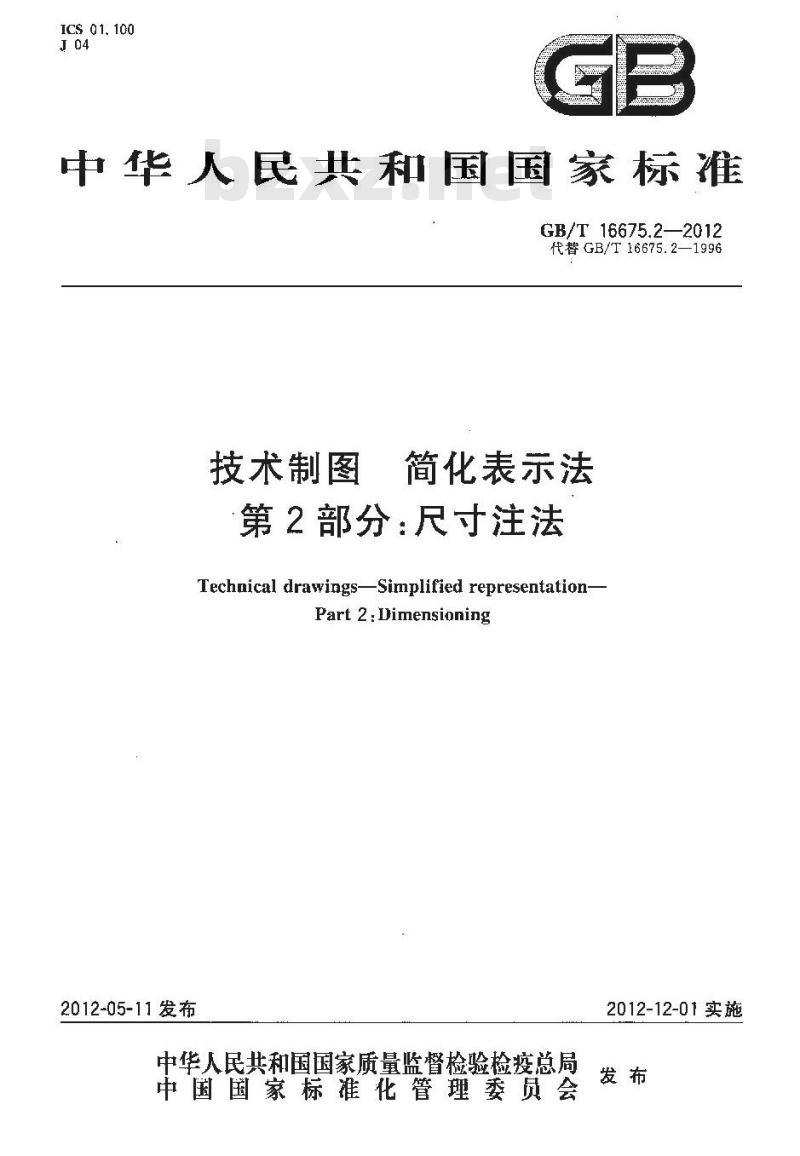

- GB/T 16675.2-2012 技术制图 简化表示法 第2部分:尺寸注法
【GB国家标准】 技术制图 简化表示法 第2部分:尺寸注法
本网站 发布时间:
2023-05-10 13:20:35
- GB/T 16675.2-2012
- 现行
标准号:
GB/T 16675.2-2012
标准名称:
技术制图 简化表示法 第2部分:尺寸注法
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
标准号:GB/T16675.2-2012
标准名称:技术制图 简化表示法 第2部分:尺寸注法
英文名称:Technical drawings-Simplified representation-
Part 2: Dimensioning
标准格式:PDF
发布时间:2012年5月11日
实施时间:2012年12月1日
标准大小:497K

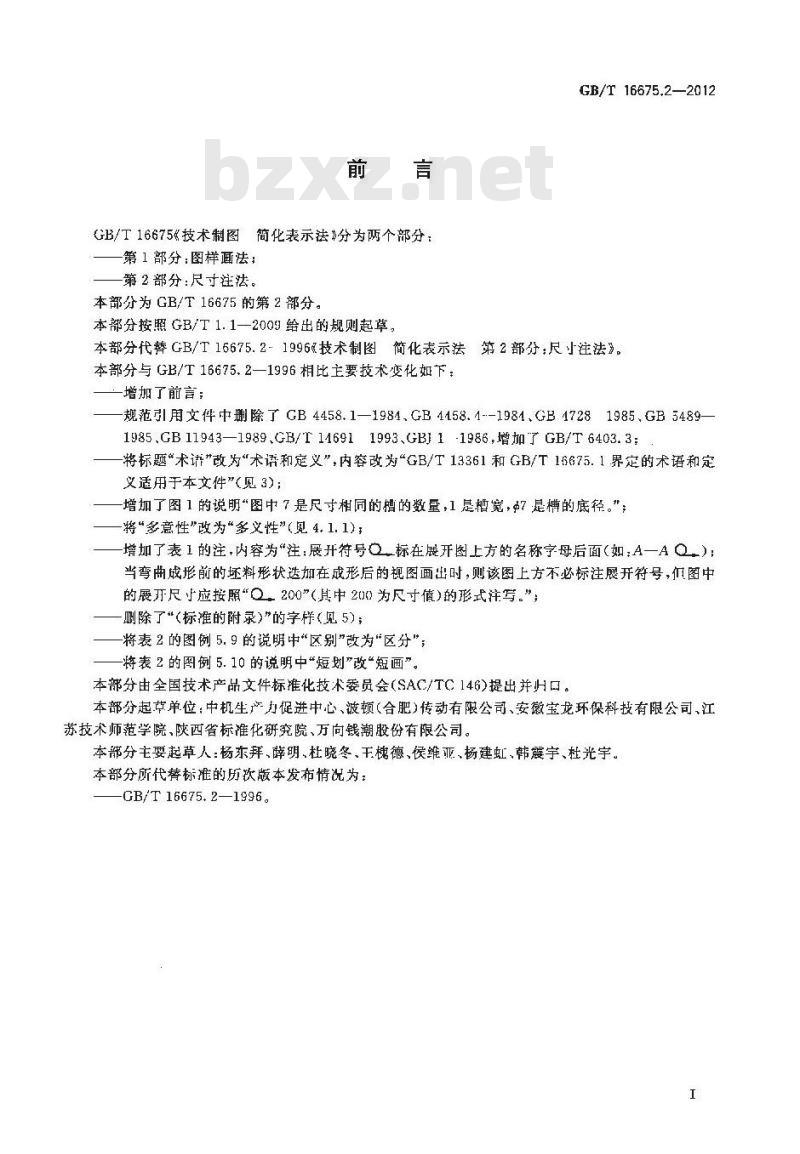

标准介绍:GB/T16675《技术制图简化表示法》分为两个部分:
第1部分:图样画法;
第2部分:尺寸注法。
本部分为GB/T16675的第2部分
本部分按照GB/T1.1-2009给出的规则起草
本部分代替GB/T16675.2-1996《技术制图简化表示法第2部分:尺寸注法》。
本部分与GB/T16675.2-1996相比主要技术变化如下:
增加了前言;
规范引用文件中删除了GB4458.1-1984、GB4458.41984、GB4728-1985、GB54891985、GB11943-1989、GB/T14691-1993、GBJ1-1986,增加了GB/T6403.3;
标题“术语”改为“术语和定义”,内容改为“GB/T13361和GB/T16675.1界定的术语和定义适用于本文件”(见3)
增加了图1的说明“图中7是尺寸相同的槽的数量,1是槽宽,中7是槽的底径。”;
将“多意性”改为“多义性”(见4.1.1);

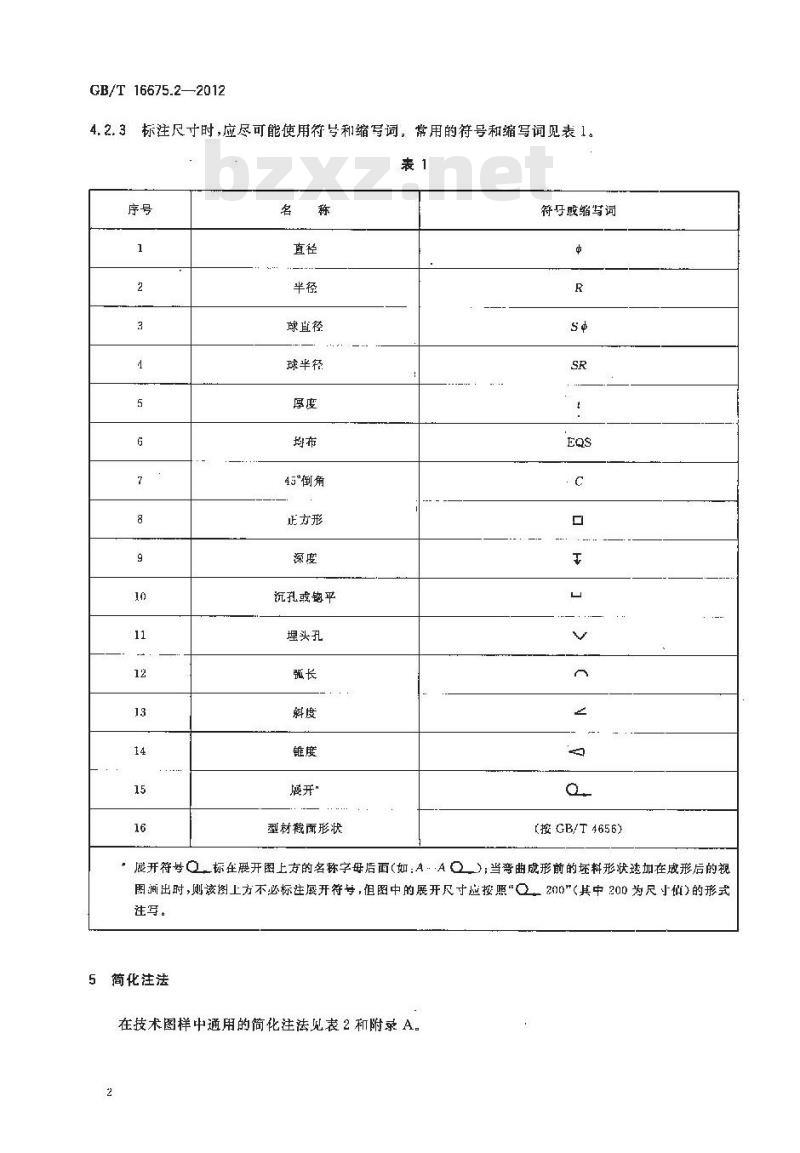

增加了表1的注,内容为“注:展开符号Q标在展开图上方的名称字母后面(如:A-AQ,);当弯曲成形前的坯料形状迭加在成形后的视图画出时,则该图上方不必标注展开符号,但图中的展开尺寸应按照“Q.200”(其中200为尺寸值)的形式注写。”;
删除了“(标准的附录)”的字样(见5);

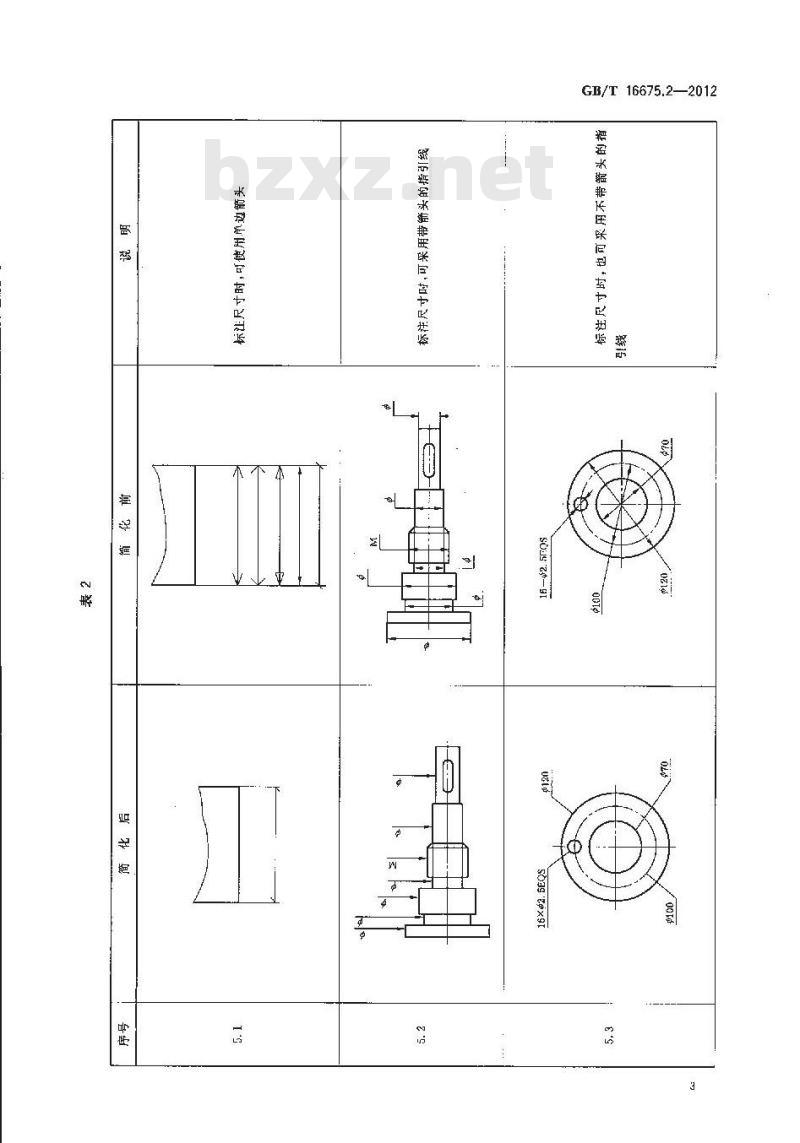

将表2的图例5.9的说明中“区别”改为“区分”;
将表2的图例5.10的说明中“短划”改“短画”。
本部分由全国技术产品文件标准化技术委员会(SAC/TC146)提出并归口
本部分起草单位:中机生产力促进中心、波顿(合肥)传动有限公司、安徽宝龙环保科技有限公司、江
苏技术师范学院陕西省标准化研究院、万向钱潮股份有限公司
本部分主要起草人:杨东拜、薛明、杜晓冬、王槐德、侯维亚、杨建虹、韩震宇、杜光宇。
本部分所代替标准的历次版本发布情况为

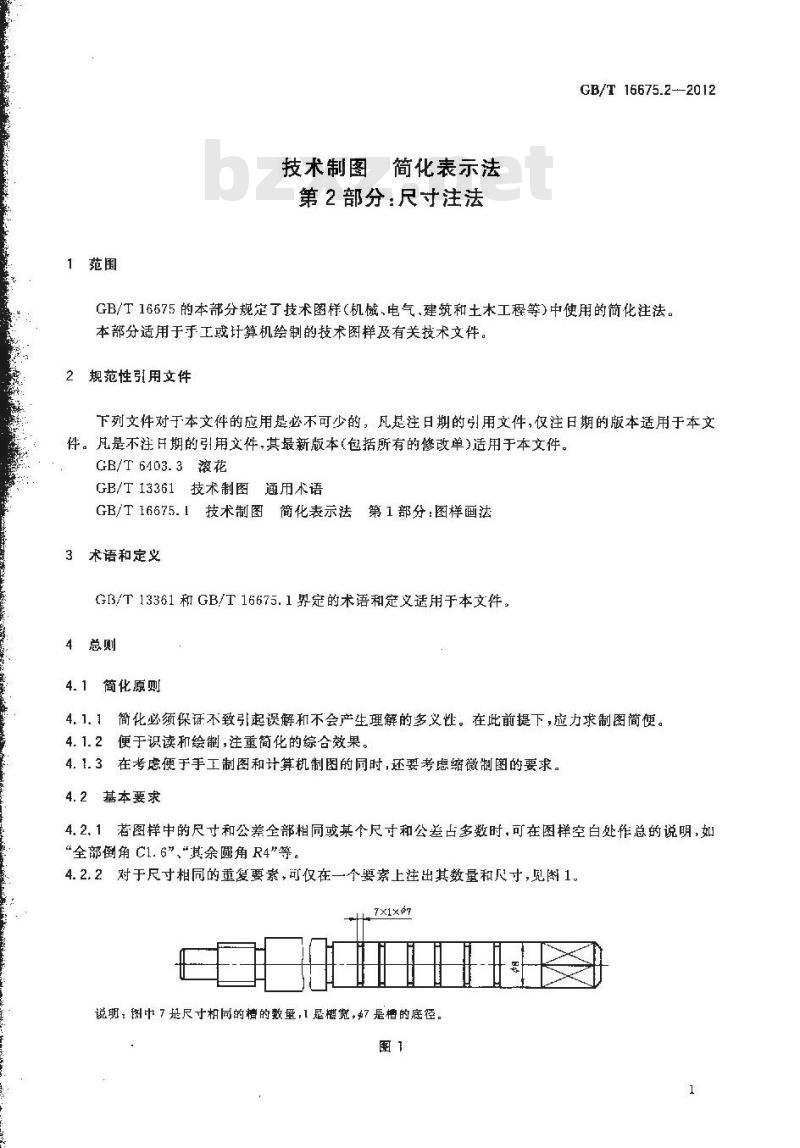

GB/T16675.2-1996 GB/T16675的本部分规定了技术图样(机械、电气、建筑和土木工程等)中使用的简化注法。
本部分适用于手工或计算机绘制的技术图样及有关技术文件
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6403.3滚花
GB/T13361技术制图通用术语
GB/T16675.1技术制图简化表示法第1部分:图样画法3术语和定义
GB/T13361和GB/T16675.1界定的术语和定义适用于本文件4总则
4.1.1简化必须保证不致引起误解和不会产生理解的多义性。在此前提下,应力求制图简便
4.1.2便于识读和绘制,注重简化的综合效果
4.1.3在考虑便于手工制图和计算机制图的同时,还要考虑缩微制图的要求。
4.2基本要求
4.2.1若图样中的尺寸和公差全部相同或某个尺寸和公差占多数时,可在图样空白处作总的说明,如
“全部倒角CL.6”、“其余圆角R4”等
4.2.2对于尺寸相同的重复要素,可仅在一个要素上注出其数量和尺寸,见图1
标准名称:技术制图 简化表示法 第2部分:尺寸注法
英文名称:Technical drawings-Simplified representation-
Part 2: Dimensioning
标准格式:PDF
发布时间:2012年5月11日
实施时间:2012年12月1日
标准大小:497K
标准介绍:GB/T16675《技术制图简化表示法》分为两个部分:
第1部分:图样画法;
第2部分:尺寸注法。
本部分为GB/T16675的第2部分
本部分按照GB/T1.1-2009给出的规则起草
本部分代替GB/T16675.2-1996《技术制图简化表示法第2部分:尺寸注法》。
本部分与GB/T16675.2-1996相比主要技术变化如下:
增加了前言;
规范引用文件中删除了GB4458.1-1984、GB4458.41984、GB4728-1985、GB54891985、GB11943-1989、GB/T14691-1993、GBJ1-1986,增加了GB/T6403.3;
标题“术语”改为“术语和定义”,内容改为“GB/T13361和GB/T16675.1界定的术语和定义适用于本文件”(见3)
增加了图1的说明“图中7是尺寸相同的槽的数量,1是槽宽,中7是槽的底径。”;
将“多意性”改为“多义性”(见4.1.1);
增加了表1的注,内容为“注:展开符号Q标在展开图上方的名称字母后面(如:A-AQ,);当弯曲成形前的坯料形状迭加在成形后的视图画出时,则该图上方不必标注展开符号,但图中的展开尺寸应按照“Q.200”(其中200为尺寸值)的形式注写。”;
删除了“(标准的附录)”的字样(见5);
将表2的图例5.9的说明中“区别”改为“区分”;
将表2的图例5.10的说明中“短划”改“短画”。
本部分由全国技术产品文件标准化技术委员会(SAC/TC146)提出并归口
本部分起草单位:中机生产力促进中心、波顿(合肥)传动有限公司、安徽宝龙环保科技有限公司、江
苏技术师范学院陕西省标准化研究院、万向钱潮股份有限公司
本部分主要起草人:杨东拜、薛明、杜晓冬、王槐德、侯维亚、杨建虹、韩震宇、杜光宇。
本部分所代替标准的历次版本发布情况为
GB/T16675.2-1996 GB/T16675的本部分规定了技术图样(机械、电气、建筑和土木工程等)中使用的简化注法。
本部分适用于手工或计算机绘制的技术图样及有关技术文件
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6403.3滚花
GB/T13361技术制图通用术语
GB/T16675.1技术制图简化表示法第1部分:图样画法3术语和定义
GB/T13361和GB/T16675.1界定的术语和定义适用于本文件4总则
4.1.1简化必须保证不致引起误解和不会产生理解的多义性。在此前提下,应力求制图简便
4.1.2便于识读和绘制,注重简化的综合效果
4.1.3在考虑便于手工制图和计算机制图的同时,还要考虑缩微制图的要求。
4.2基本要求
4.2.1若图样中的尺寸和公差全部相同或某个尺寸和公差占多数时,可在图样空白处作总的说明,如
“全部倒角CL.6”、“其余圆角R4”等
4.2.2对于尺寸相同的重复要素,可仅在一个要素上注出其数量和尺寸,见图1
