【地方标准】 公路桥梁橡胶支座养护维修技术指南

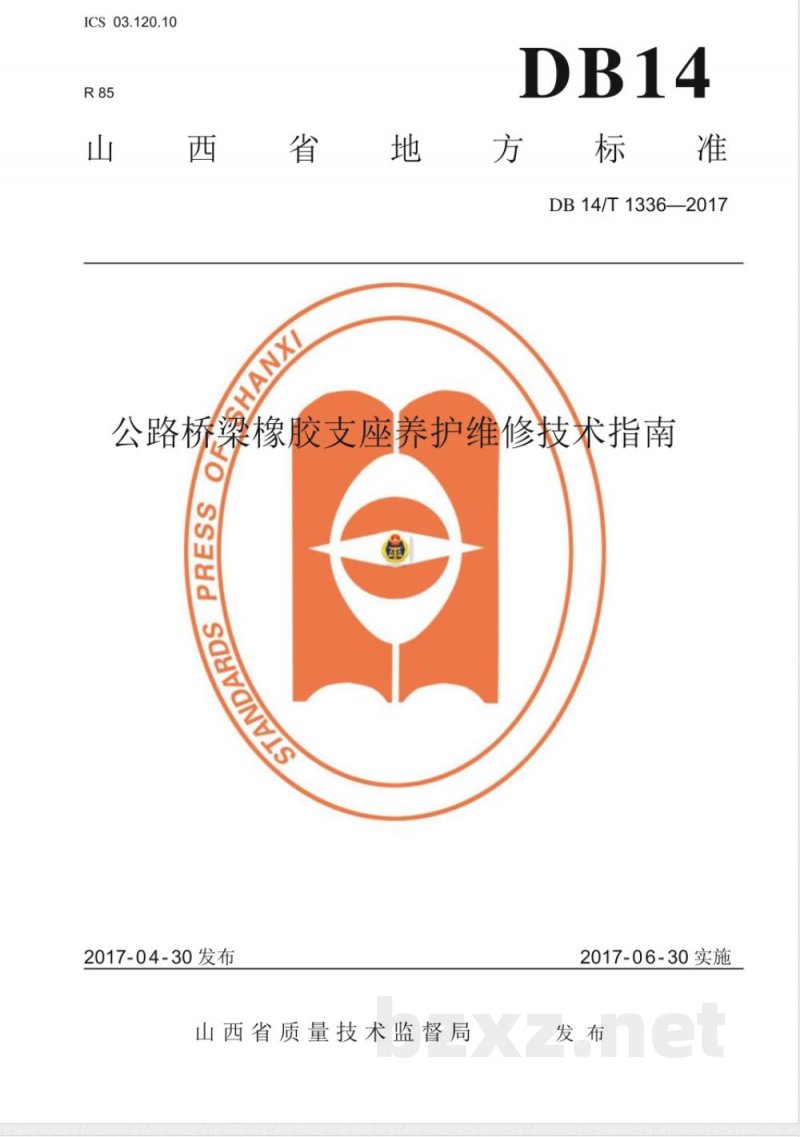

山西省地方标准 DB14/T1336—2017《公路桥梁橡胶支座养护维修技术指南》于2017年4月30日发布，并于2017年6月30日实施。本标准由山西省交通运输厅提出，山西省高速公路管理局、交通运输部公路科学研究院、山西腾中桥梁结构技术有限公司及桥梁工程防灾减灾山西省重点实验室共同起草。 1. 范围 本标准规定了公路桥梁橡胶支座的术语和定义、基本规定、检查与评定、清洁与保养维修、更换和验收等技术要求，适用于公路桥梁橡胶支座的养护与维修，其它桥梁的橡胶支座养护与维修可参照执行。 2. 规范性引用文件 本文件引用了以下文件： - JT/T4 公路桥梁板式橡胶支座规格系列 - JT/T663 公路桥梁盆式支座 - JT/T391 各桥梁技术状况评定标准 - JTGH11 公路桥涵养护规范 - JTG/TH21 公路钢筋混凝土及预应力混凝土桥涵设计规范 - JTG/TJ22 公路桥梁加固设计规范 - JTGD62 公路桥涵施工技术规范 - JTG/TF50 公路工程质量检验评定标准 3. 术语和定义 3.1 橡胶老化、开裂：橡胶表面老化，并产生不规则裂纹，开裂导致支座劣化。 3.2 支座压缩外鼓：支座竖向变形过大，或其他原因导致橡胶层不均匀外鼓，或产生环向裂纹。 3.3 支座剪切变形超限：板式橡胶支座剪切变形过大，支座水平剪切角超过标准规定值。 4. 基本规定 公路桥梁橡胶支座的养护与维修应按照本标准的规定进行，以确保支座的性能、结构安全和使用寿命。 5. 检查与评定 定期检查橡胶支座的老化、裂纹、外鼓、剪切变形等问题，并根据检查结果进行评定，确定是否需要修复或更换支座。 6. 清洁与保养维修 橡胶支座应保持清洁，定期进行保养和维修，以防止橡胶老化和其他损坏。 7. 更换 橡胶支座在出现严重损坏、失去功能时应及时更换。更换过程应符合本标准的技术要求。 8. 验收 支座维修或更换后，应进行验收，确保维修质量符合规定的标准。 附录A（规范性附录）：橡胶支座养护作业流程图 附录B（资料性附录）：常用的橡胶支座维修工艺 附录C（资料性附录）：橡胶支座常见病害示意图 附录D（资料性附录）：支座更换质量验收记录
