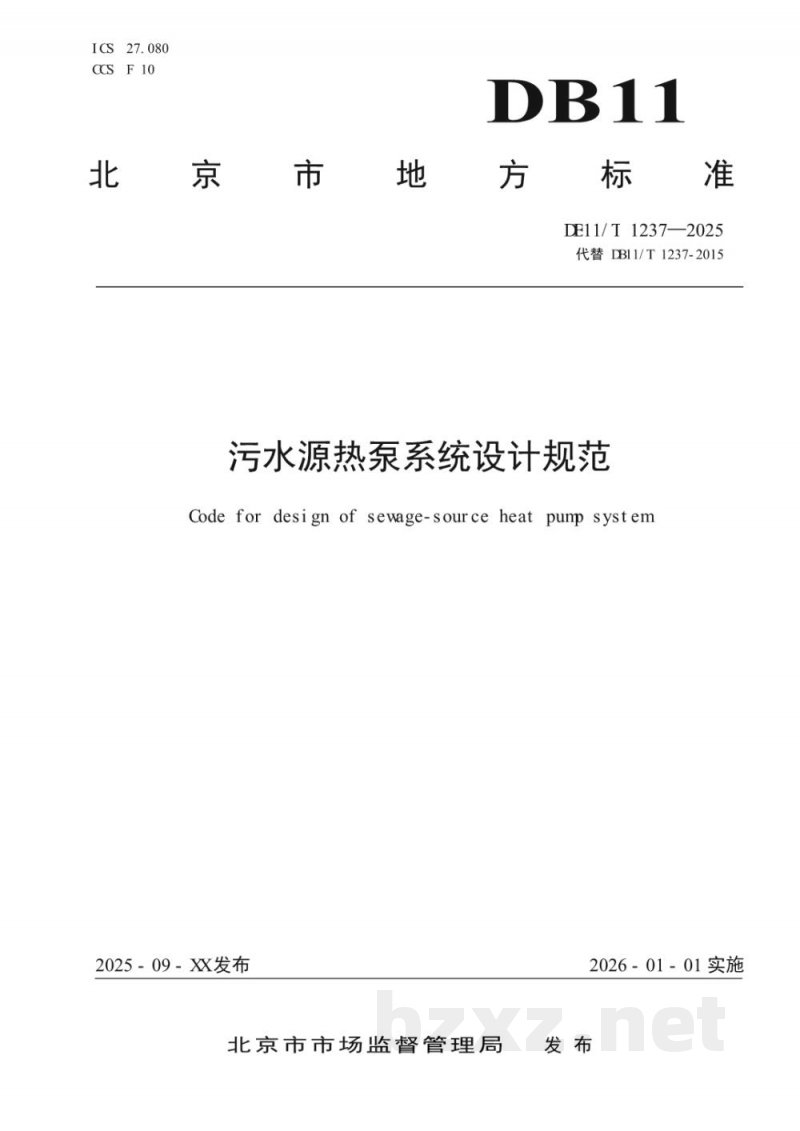

【地方标准】 污水源热泵系统设计规范

DB11/T1237—2025 污水源热泵系统设计规范
Code for design of sewage-source heat pump system

2025-09-XX发布
2026-01-01实施

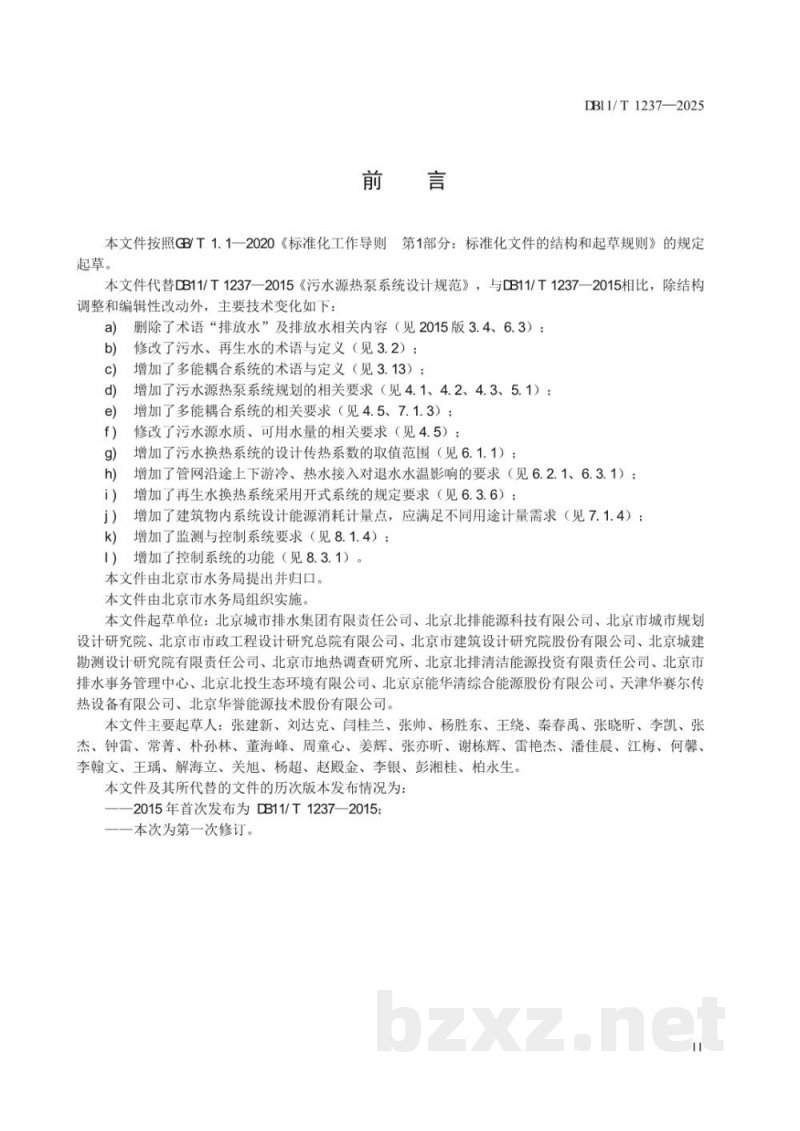

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替DB11/T1237—2015《污水源热泵系统设计规范》，与DB11/T1237—2015相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 删除了术语“排放水”及排放水相关内容（见2015版3.4、6.3）；
b) 修改了污水、再生水的术语与定义（见3.2）；
c) 增加了多能耦合系统的术语与定义（见3.13）；
d) 增加了污水源热泵系统规划的相关要求（见4.1、4.2、4.3、5.1）；
e) 增加了多能耦合系统的相关要求（见4.5、7.1.3）；
f) 修改了污水源水质、可用水量的相关要求（见4.5）；
g) 增加了污水换热系统的设计传热系数的取值范围（见6.1.1）；
h) 增加了管网沿途上下游冷、热水接入对退水水温影响的要求（见6.2.1、6.3.1）；
i) 增加了再生水换热系统采用开式系统的规定要求（见6.3.6）；
j) 增加了建筑物内系统设计能源消耗计量点，应满足不同用途计量需求（见7.1.4）；
k) 增加了监测与控制系统要求（见8.1.4）；
l) 增加了控制系统的功能（见8.3.1）。
本文件由北京市水务局提出并归口。本文件由北京市水务局组织实施。
本文件起草单位：北京城市排水集团有限责任公司、北京北排能源科技有限公司、北京市城市规划设计研究院、北京市市政工程设计研究总院有限公司、北京市建筑设计研究院股份有限公司、北京城建勘测设计研究院有限责任公司、北京市地热调查研究所、北京北排清洁能源投资有限责任公司、北京市排水事务管理中心、北京北投生态环境有限公司、北京京能华清综合能源股份有限公司、天津华赛尔传热设备有限公司、北京华誉能源技术股份有限公司。
本文件主要起草人：张建新、刘达克、闫桂兰、张帅、杨胜东、王绕、秦春禹、张晓昕、李凯、张杰、钟雷、常菁、朴孙林、董海峰、周童心、姜辉、张亦昕、谢栋辉、雷艳杰、潘佳晨、江梅、何馨、李翰文、王璃、解海立、关旭、杨超、赵殿金、李银、彭湘桂、柏永生。
本文件及其所代替的文件的历次版本发布情况为：—2015年首次发布为DB11/T1237—2015——本次为第一次修订。

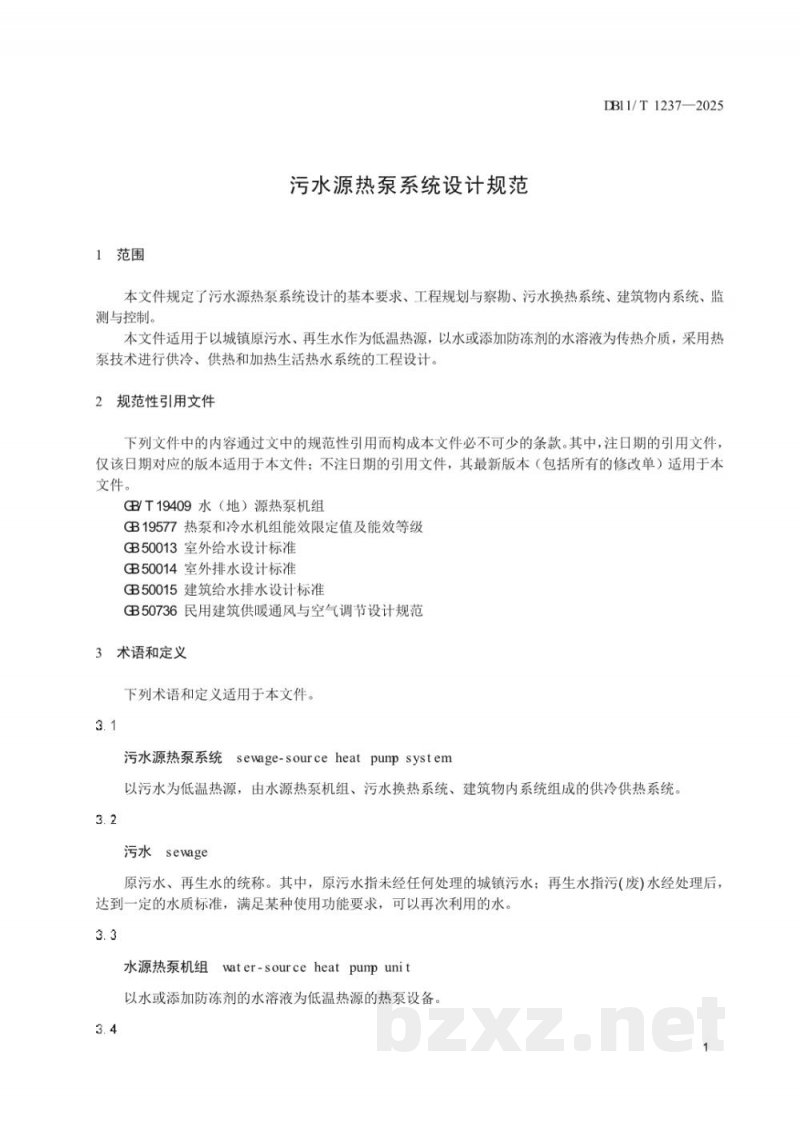

1 范围
污水源热泵系统设计规范 DB11/T1237—2025
本文件规定了污水源热泵系统设计的基本要求、工程规划与勘察、污水换热系统、建筑物内系统、监测与控制。
本文件适用于以城镇原污水、再生水作为低温热源，以水或添加防冻剂的水溶液为传热介质，采用热泵技术进行供冷、供热和加热生活热水系统的工程设计。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 19409 水（地）源热泵机组
GB/T 19577 热泵和冷水机组能效限定值及能效等级
GB 50013 室外给水设计标准
GB 50014 室外排水设计标准
GB 50015 建筑给水排水设计标准
GB 50736 民用建筑供暖通风与空气调节设计规范

3 术语和定义
下列术语和定义适用于本文件。
3.1 污水源热泵系统 sewage-source heat pump system
以污水为低温热源，由水源热泵机组、污水换热系统、建筑物内系统组成的供冷供热系统。
3.2 污水 sewage
原污水、再生水的统称。其中，原污水指未经任何处理的城镇污水；再生水指污（废)水经处理后达到一定的水质标准，满足某种使用功能要求，可以再次利用的水。
3.3 水源热泵机组 water-source heat pump unit
以水或添加防冻剂的水溶液为低温热源的热泵设备。

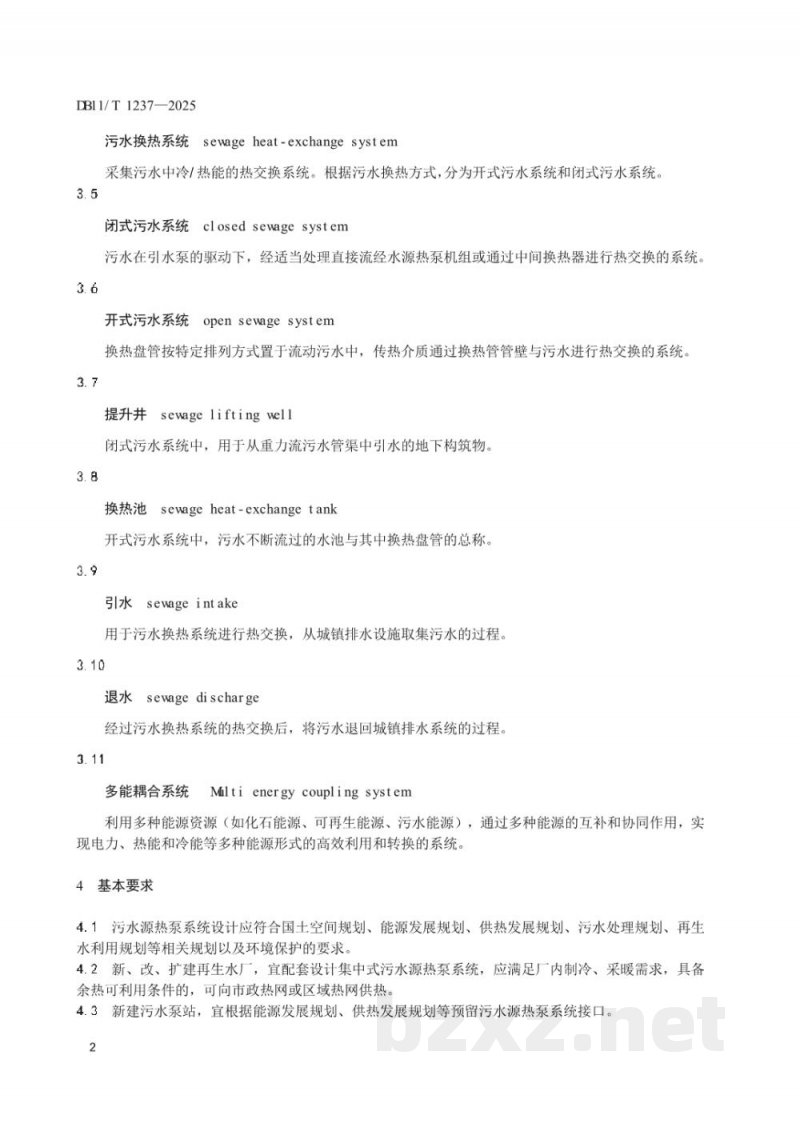

3.4 污水换热系统 sewage heat-exchange system
采集污水中冷/热能的热交换系统。根据污水换热方式，分为开式污水系统和闭式污水系统。
3.5 闭式污水系统 closed sewage system
污水在引水泵的驱动下，经适当处理直接流经水源热泵机组或通过中间换热器进行热交换的系统。
3.6 开式污水系统
换热盘管按特定排列方式置于流动污水中，传热介质通过换热管管壁与污水进行热交换的系统。
3.7 提升井 sewage lifting well
闭式污水系统中，用于从重力流污水管渠中引水的地下构筑物。
3.8 换热池 sewage heat-exchange tank
开式污水系统中，污水不断流过的水池与其中换热盘管的总称。
3.9 引水 sewage intake
用于污水换热系统进行热交换，从城镇排水设施取集污水的过程。
3.10 退水 sewage discharge
经过污水换热系统的热交换后，将污水退回城镇排水系统的过程。
3.11 多能耦合系统 Multi-energy coupling system
利用多种能源资源（如化石能源、可再生能源、污水能源），通过多种能源的互补和协同作用，实现电力、热能和冷能等多种能源形式的高效利用和转换的系统。

4 基本要求
4.1 污水源热泵系统设计应符合国土空间规划、能源发展规划、供热发展规划、污水处理规划、再生水利用规划等相关规划以及环境保护的要求。
4.2 新、改、扩建再生水厂，宜配套设计集中式污水源热泵系统，应满足厂内制冷、采暖需求，具备余热可利用条件的，可向市政热网或区域热网供热。
4.3 新建污水泵站，宜根据能源发展规划、供热发展规划等预留污水源热泵系统接口。
