【地方标准】 钢结构制造数字化模型信息交换标准

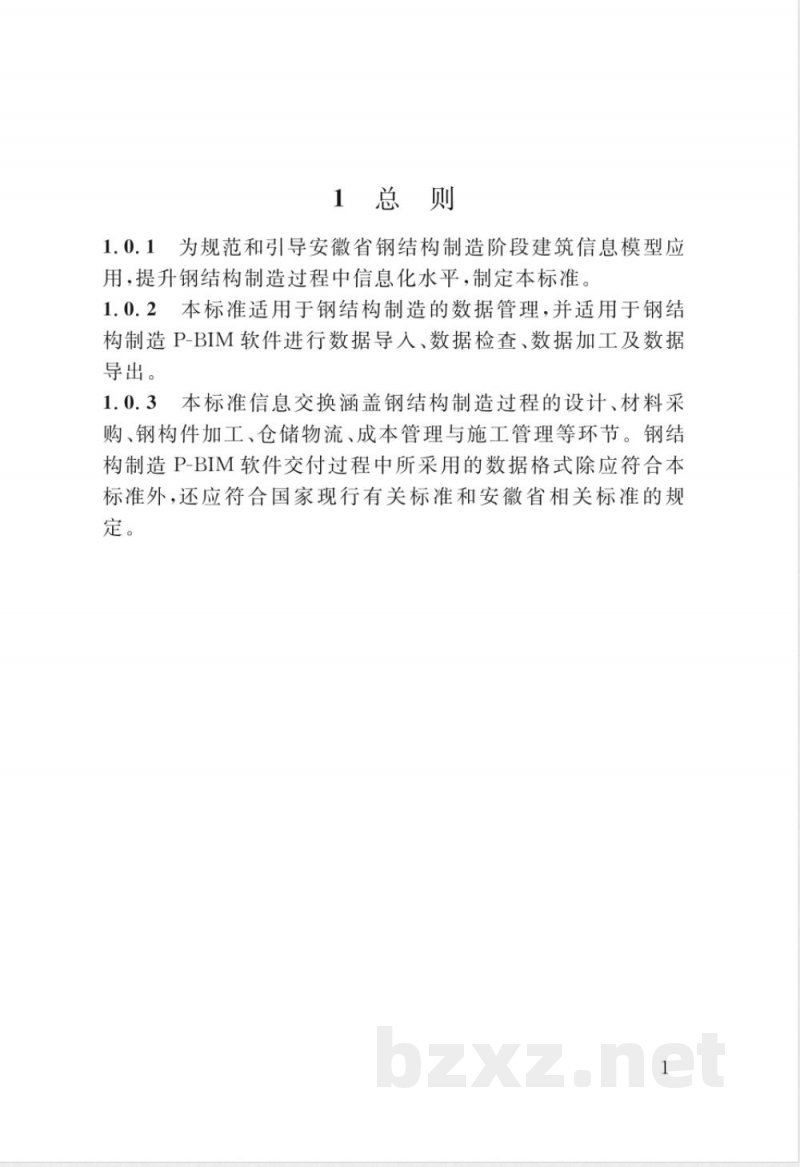

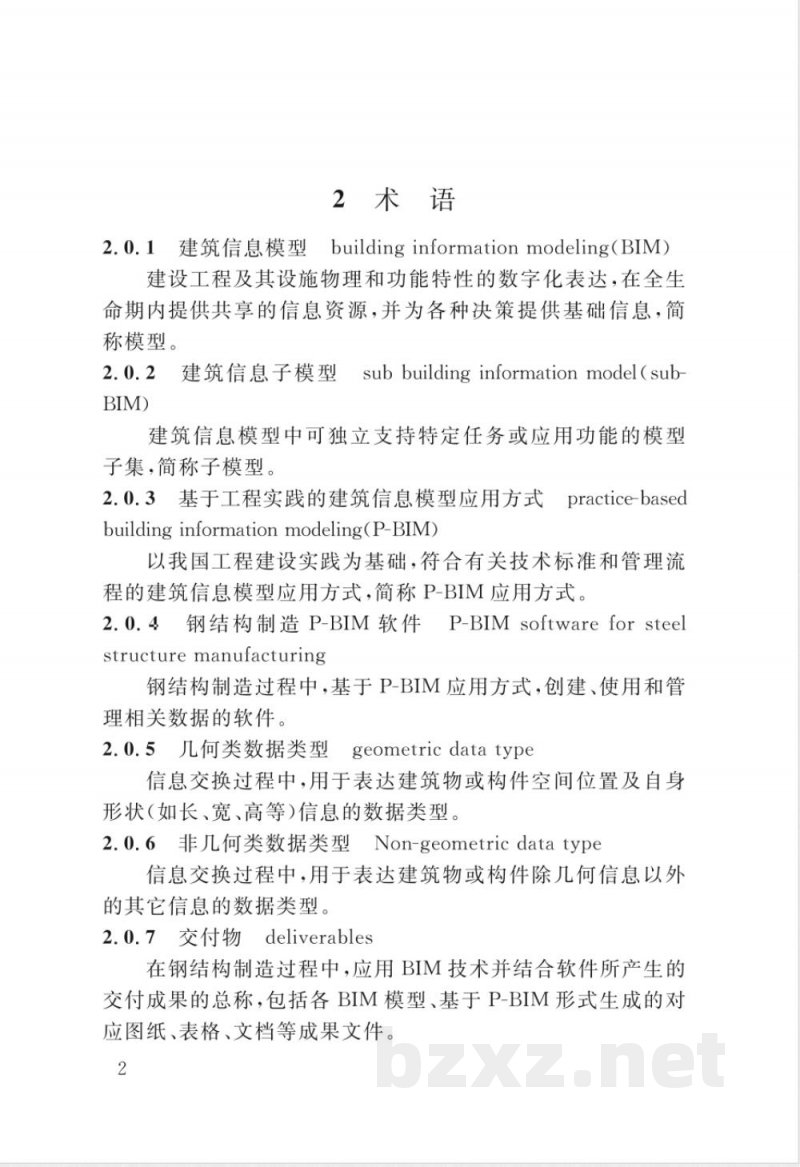

1 总则 1.0.1 为规范和指导安徽省钢结构制造阶段建筑信息模型应用，提升钢结构制造过程的信息化水平，制定本标准。 1.0.2 本标准适用于钢结构制造的数据管理，并适用于钢结构制造P-BIM软件进行数据导入、数据检查、数据加工及数据导出。 1.0.3 本标准信息交换涵盖钢结构制造过程的设计、材料采购、钢构件加工、仓储物流、成本管理与施工管理等环节。钢结构制造P-BIM软件交付过程中所采用的数据格式除应符合本标准外，还应符合国家现行有关标准和安徽省相关标准的规定。 2 术语 2.0.1 建筑信息模型（building information modeling，BIM）：建设工程及其设施物理和功能特性的数学化表达，在全生命周期内提供共享的信息资源，并为各种决策提供基础信息，简称模型。 2.0.2 建筑信息子模型（sub building information model，subBIM）：建筑信息模型中可独立支持特定任务或应用功能的模型子集，简称子模型。 2.0.3 基于工程实践的建筑信息模型应用方式（practice-based building information modeling，P-BIM）：以我国工程建设实践为基础，符合有关技术标准和管理流程的建筑信息模型应用方式，简称P-BIM应用方式。 2.0.4 钢结构制造P-BIM软件（P-BIM software for steel structure manufacturing）：钢结构制造过程中，基于P-BIM应用方式，创建、使用和管理相关数据的软件。 2.0.5 几何类数据类型：用于描述钢结构构件的空间尺寸、形状及位置的数据类型。 3 基本规定 3.1 数据导入：规范钢结构制造各环节数据在P-BIM软件中的导入方式。 3.2 数据检查：确保导入数据完整性、正确性及符合标准要求。 3.3 数据加工：根据制造及施工需要，对导入数据进行加工处理。 3.4 数据导出：形成可供下游使用的标准化数据文件。 4 数据导入 4.1 一般规定：数据导入应按标准格式进行，保证数据完整性。 4.2 设计基本数据导入：包括图纸、模型、设计参数等。 4.3 施工基本数据导入：涵盖施工图纸、施工方案及相关施工数据。 4.4 成本基本数据导入：包括预算、成本核算及管理信息。 4.5 钢构件加工基本数据导入：涉及钢构件的尺寸、加工工艺及材料信息。 5 数据交付 5.1 一般规定：数据交付应完整、准确、可追溯。 5.2 钢结构制造建筑信息模型检查：对P-BIM模型进行完整性和准确性检查。 5.3 材料采购的基本数据：包含材料规格、供应商信息及采购数量。 5.4 钢构件加工的基本数据：加工尺寸、工艺参数及构件编号。 5.5 仓储物流的基本数据：仓储位置、物流信息及运输安排。 5.6 成本管理的基本数据：成本预算、实际成本及差异分析。 5.7 施工管理的基本数据：施工进度、施工资源及管理信息。 6 成果交付 6.1 成果交付应包括所有标准化的数据文件、模型及相关文档，保证信息可追溯和可共享。 附录A 钢结构制造模型 P-BIM 数据交换表 附录B 钢结构制造信息交换常用数据格式 附录C 钢结构制造建筑信息模型构件编号 本标准用词说明 引用标准名录 条文说明
