【航空工业行业标准(HB)】 飞机插头座插针插孔一般技术要求

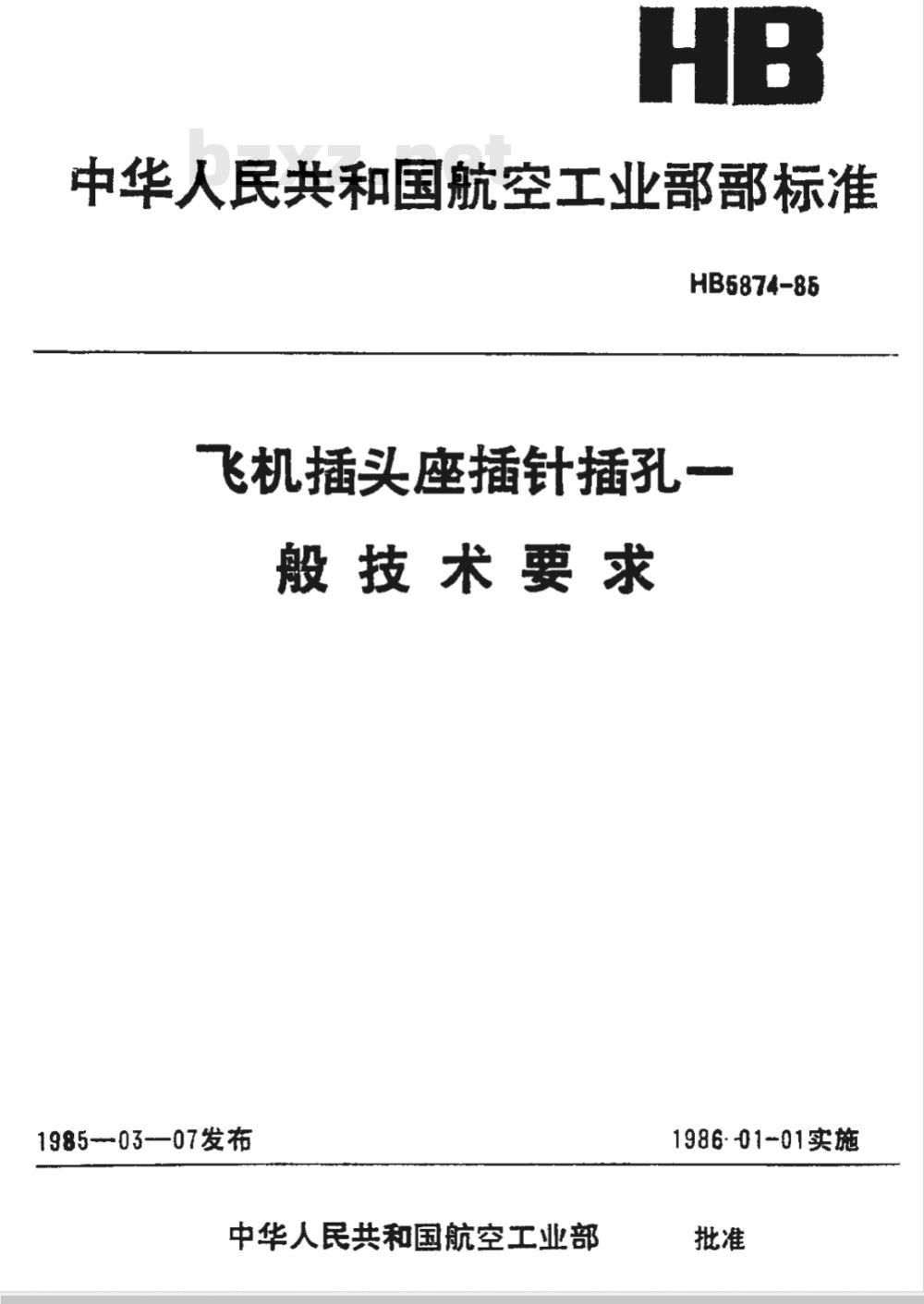

中华人民共和国航空工业部部标准HB5874-85
飞机插头座插针插孔一
般技术要求
1985-03-07发布
中华人民共和国航空工业部
1986.-01-01实施

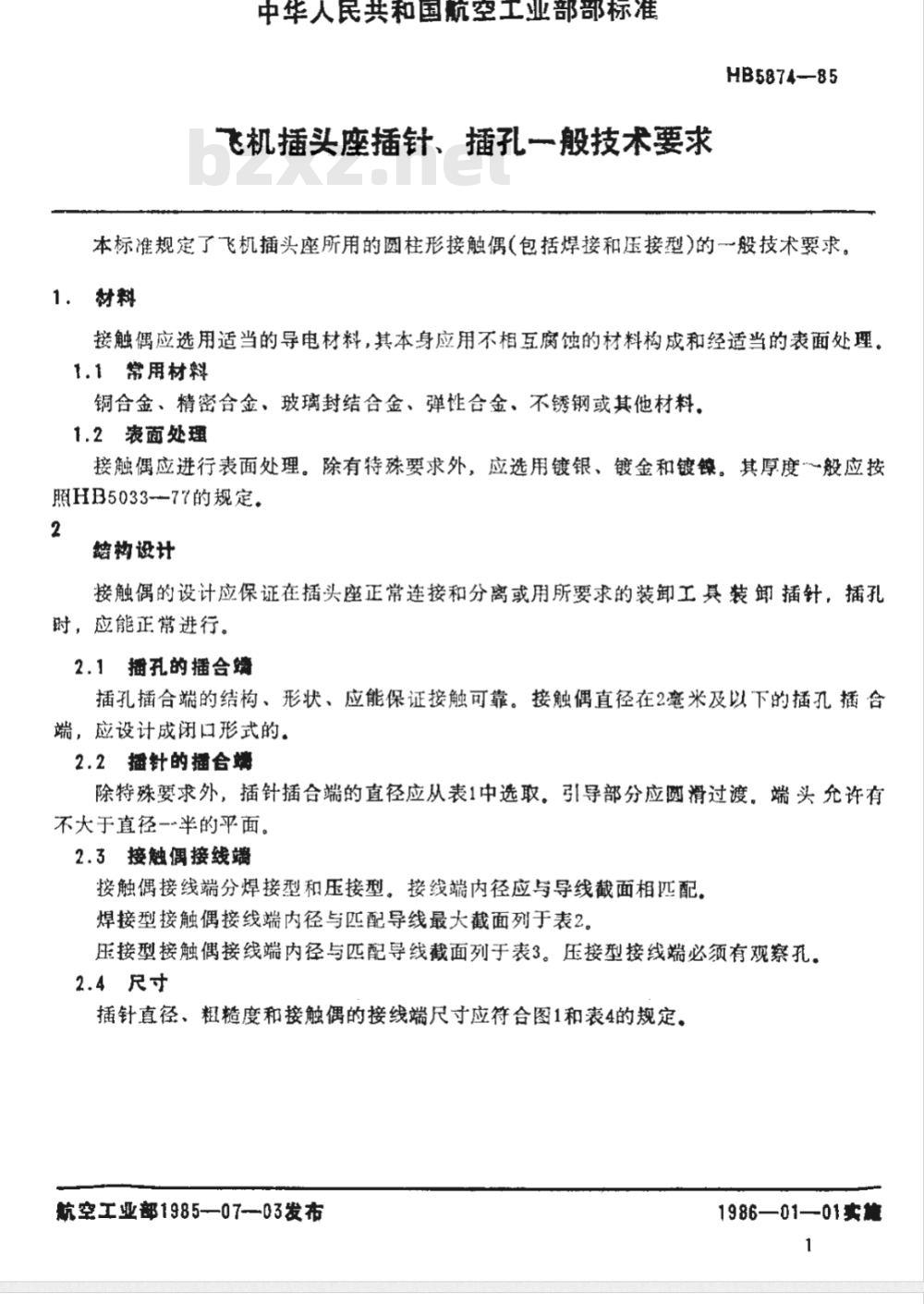

中华人民共和国航空工业部部标准飞机插头座插针、插孔一般技术要求HB5874-85
本标准规定了飞机插头座所用的圆柱形接触偶（包括焊接和压接型）的一般技术要求。1.材料
接触偶应选用适当的导电材料，其本身应用不相互腐蚀的材料构成和经适当的表面处理。1.1常用材料
铜合金、精密合金、玻璃封结合金、弹性合金、不锈钢或其他材料，1.2表面处理
接触偶应进行表面处理。除有特殊要求外，应选用镀银、镀金和镀镶。其厚度般应按照HB5033--77的规定。
结构设计
接触偶的设计应保证在插头座正常连接和分离或用所要求的装卸工具装卸插针，插孔对，应能正常进行。
2.1播孔的播合筛
插孔插合端的结构、形状、应能保证接触可靠。接触偶直径在2毫米及以下的插孔插合端，应设计成闭口形式的，
2.2播针的播合端
除特殊要求外，插针插合端的直径应从表1中选取。引导部分应圆滑过渡。端头允许有不大于直径一半的平面。免费标准bzxz.net
2.3接触偶接线端
接触偶接线端分焊接型和压接型。接线端内径应与导线截面相匹配。焊接型接触偶接线端内径与匹配导线最大截面列于表2。压接型接触偶接线端内径与匹配导线截面列于表3。压接型接线端必须有观察孔，2.4尺寸
插针直径、粗糙度和接触偶的接线端尺寸应符合图1和表4的规定。航空工业部1985—07—03发布
1986—01—01卖焦
接触偶直径
新设计不采用
HB 5874—85

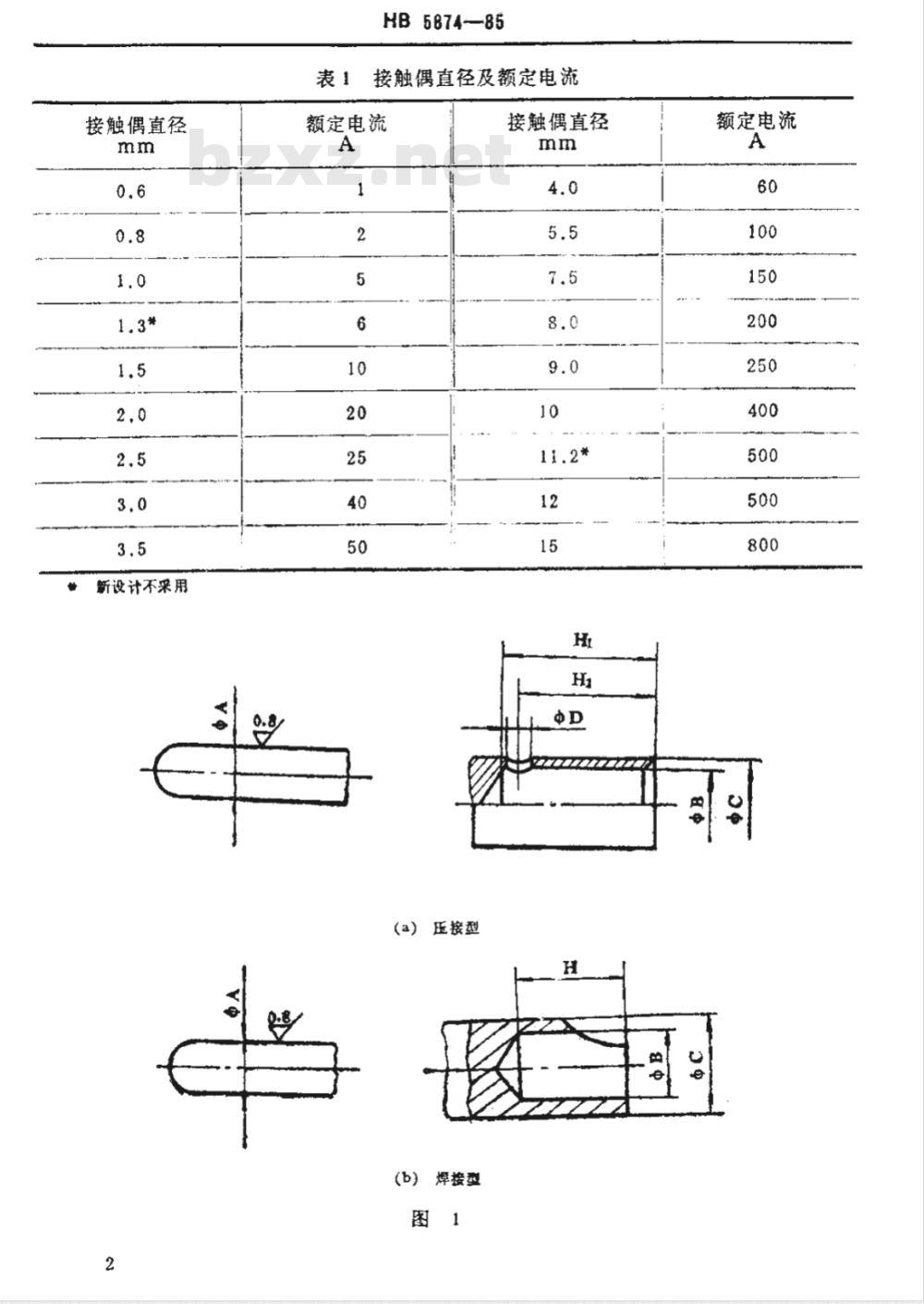

表1接触偶直径及额定电流
额定电流
（a）压接型
(b）焊接型
接触偶直径
额定电流
接触偶
接线端

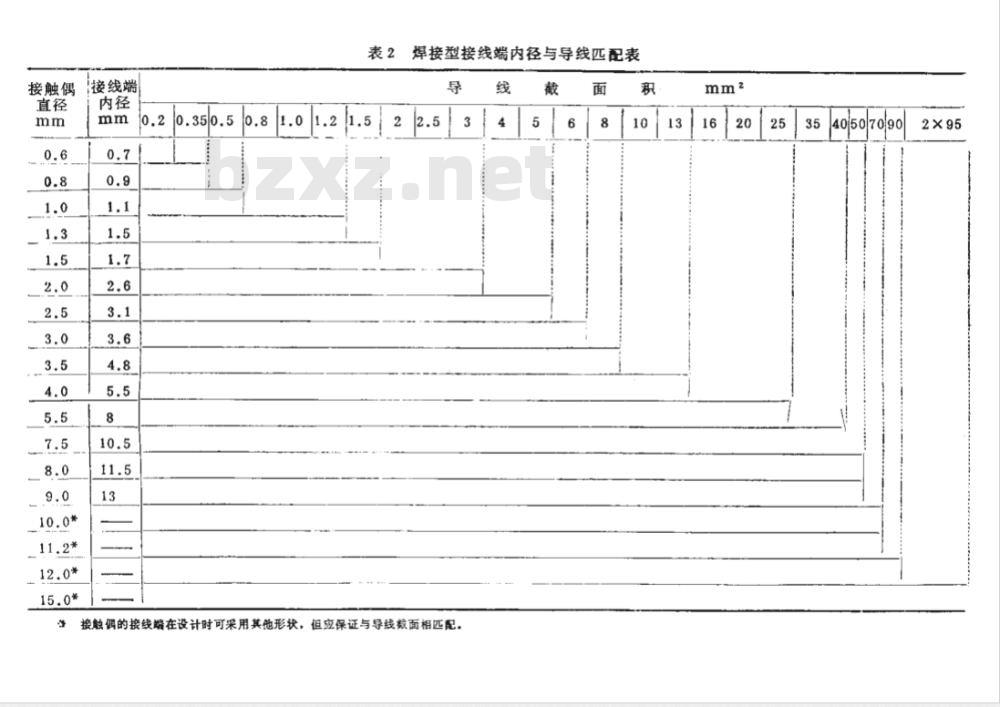

焊接型接线端内径与导线匹配表表2
按触偶的接线端在设计时可采用其他形状，但应保证与导线裁面相匹配，线
40507090
接触偶
接线端

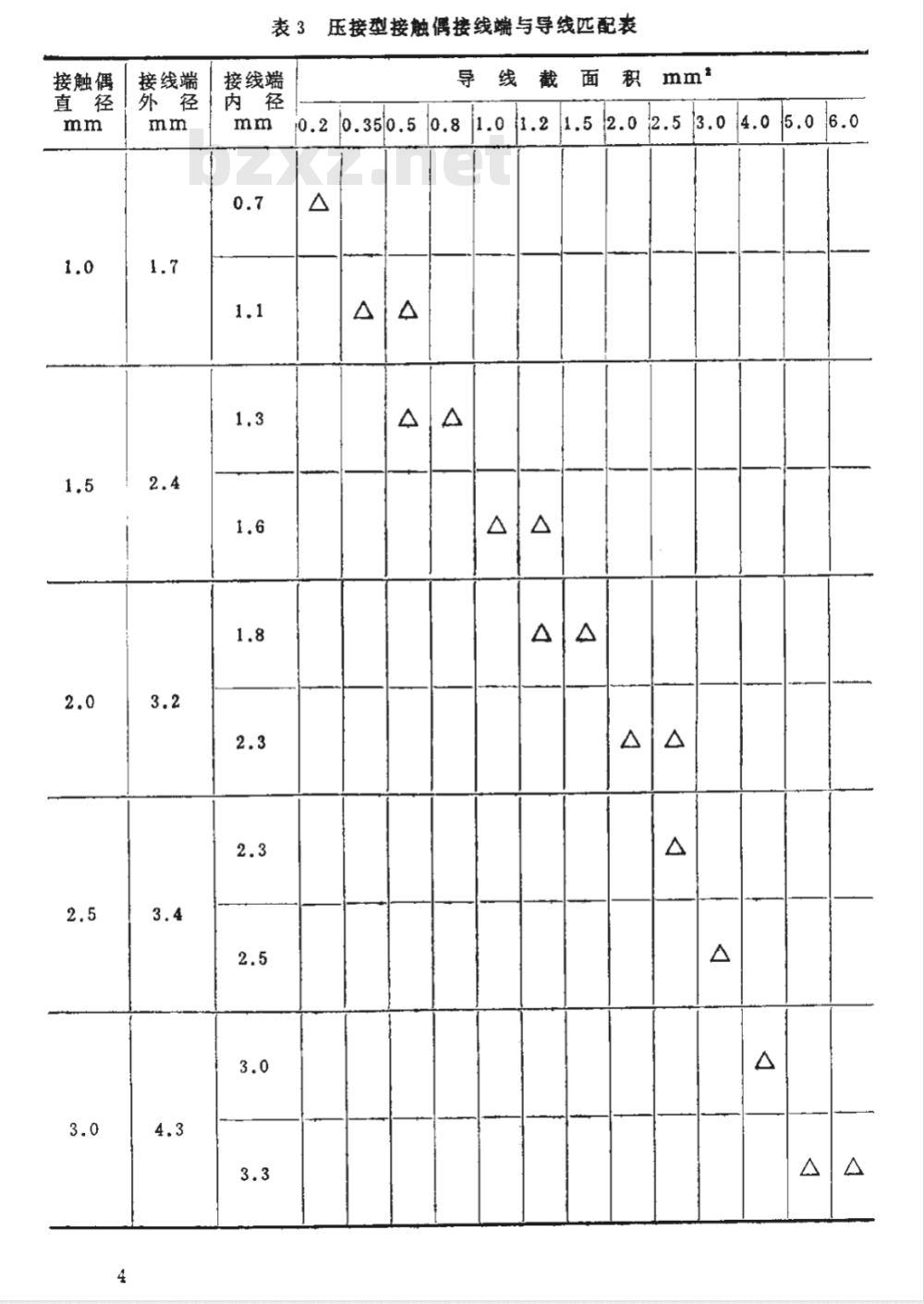

表 3压接型接触偶接线端与导线匹配表接线端
导线截面
接触偶
HB 5874—85
表4接触偶接线端尺
线端尺
接触偶在设计时可采用其他形状的焊接型接线端，但应保证与导线匹配。供设计参考
3性能
3.1接触电阻
各型铜合金镀银（镀金）接触偶的接触电阻不应超过表5的规定值。按图2的压降法或其他方法测量：
接触偶直径
HB 5874—85
接触电阻
0.0000375
接触电阻值
压接点接触电阻
注：①铜合金镀镍接触偶的接触电阻值为表5规定值的3倍。?
钢质镀镍接触的接触电阻值为表5规定值的7倍。低电平接触电压
焊接点接触电阻
0.0000075
中1.5毫米及以下的接触偶，除按3.1节测定接触电阻外，还应测定低电平接触电阻。按图2压降法测量。试验时开路电压不大于20毫伏，试验电流为100毫安，接触电阻应不大于0.1欧姆。
图2中：
HB5874-85
接触偶的接触部分电压降测量点导线端接处电压降测量点
低电平电压降测盈点
接触长度
对装配在插头座上的接触偶进行测量时，L2由插头座决定。当单独对接触偶测量时，3.1节要求L2为0.7L1，3.2节要求L2为2毫米，3.3接触偶的单孔拔力
接触偶的单孔拔力，视插孔结构情况，在表6规定的范围内选取。表6接
接触偶直径
0.196~0.98
(0.02~0.1)
0.294~1.47
(0.03~0.15)
0.392~1.96
(0.04~0.2)
0.588~2.45
(0.06~0.25)
0.98~3.92
(0.1~0.4)
N(Kgf)
0.392~1.96
(0.040.2)
0.49~2.94
(0.05~0.3)
(0.1～0.5)
1.47~5.39
(0.15~0.55)
1.47~5.88
(0.15~0.6)
(0.35~1.0)
接触偶直径
HB5874—85
单孔拔力N(kgf)
1.96~5.88
(0.2~0.6)
1.96~5.88
(0.2~0.6)
3.92~7.84
(0.3~0.8)
2.45~7.84
(0.25~0.8)
2.45~7.84
(0.25~0.8)
(0.4~1.0)
4.9~11.76
(0.5~1.2)
测量插孔拔力的检验销针见图3，其尺寸按表7确定d/
材料T8-T10
镀铬淬火HRc56-60
续表6
3.92~11.76
(0.4~1.2)
3.92~11.76
(0.4~1.2)
(0.5~1.5)
5.88~14.7
(0.6~1.5)
6.86~19.6
(0.7~2.0)
11.76~24.5
(1.2~2.5)
14.7~24.5
(1.5.~2.5)
14.7~29.4
(1.5~3.0)
19.6～49
(2.0~5.0)
29.4~58.8
(3.0～6.0)
39.2~68.6
(4.0～7.0)
39.2~68.6
(4.0～7.0)
(5.0~9.0)
插针直径
HB 5874—85
检验销针规格
检验销针直径
d=Dmin+0.005
d=Dmin+0.01
d=Dmin+0.02
d-Dmin+0.03
检验销针直径极限偏差
例：插针直径为Φ1.5二0.03(mm)则检验销针直径为d=1.41+0.01=1.42(mm),000
daa1.42-0.005(mm)
表8压接强度
接触偶直径
接线端内径
导线截面积
压接强度
N(Kgf)
73.5(7.5)
73.5(7.5)
122.5(12.5)
166.7(17)
205.8(21)
205.8(21)
245(25)
313.6(32)
411.6(42)
411.6(42)
470.4(48)
接触偶直径
接线端内径
3.5插拨寿命（连接和分离）
HB 5874-85
导线截面积
压接强度
N(Kgf)
568.4(58)
666.4(68)
735(75)
插针和插孔除有特殊要求外，经500次连接分离后，接触偶不应出现影响插头座正常使用的机械损伤。接触偶的接触电阻应符合表5的规定。（允许镀层局部脱落至露出基体金属）。3.6高温耐久性
o+5·C，连续200小时试验后，箱外5分钟内测量，接触电阻不大于表5接触偶在承受200
规定值的2倍，且不应有机械损伤。3.7压接强度
压接型接触偶与导线的压接强度除有特殊要求外，应不低于表8规定值，3.8摄动、冲击和恒加速度
接触偶的振动、冲击和恒加速度应符合HB6-77-83的相应规定。4。压接型接触偶接线端内径尺寸标相同直径接触偶接线端内径不同时，用色环标志加以区别：a。红色-接线端小内径。
b．兰色一一接线大内径，
