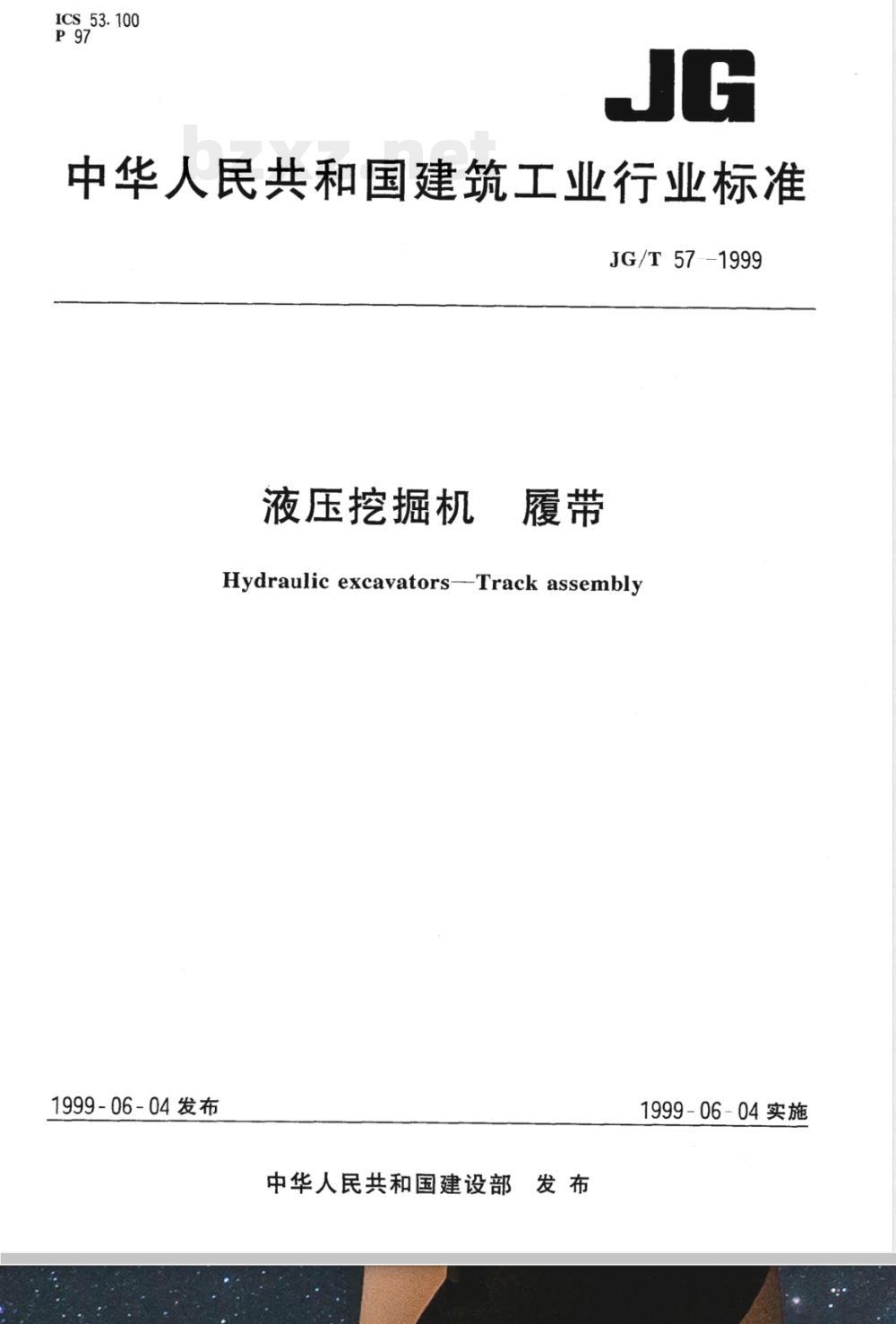

【建筑工业行业标准(JG)】 液压挖掘机 履带

ICS_53.100
中华人民共和国建筑工业行业标准JG/T 57--1999
液压挖掘机
Hydraulic excavators---Track assembly1999-06-04发布
中华人民共和国建设部发布
1999-06-04实施
中华人民共和国建筑工业
行业标准
液压挖掘机
JG/T57—1999
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
68517548
电话：68523946
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行
各地新华书店经售
开本880×12301/16
印张1
2001年8月第一版
字数25千字
2001年8月第一次印刷
印数1-800
书号：155066·2-13755
定价10.00元
网址www.bzcbs.com
科目578-564
版权专有侵权必究
举报电话：(010)68533533
JG/T57-1999

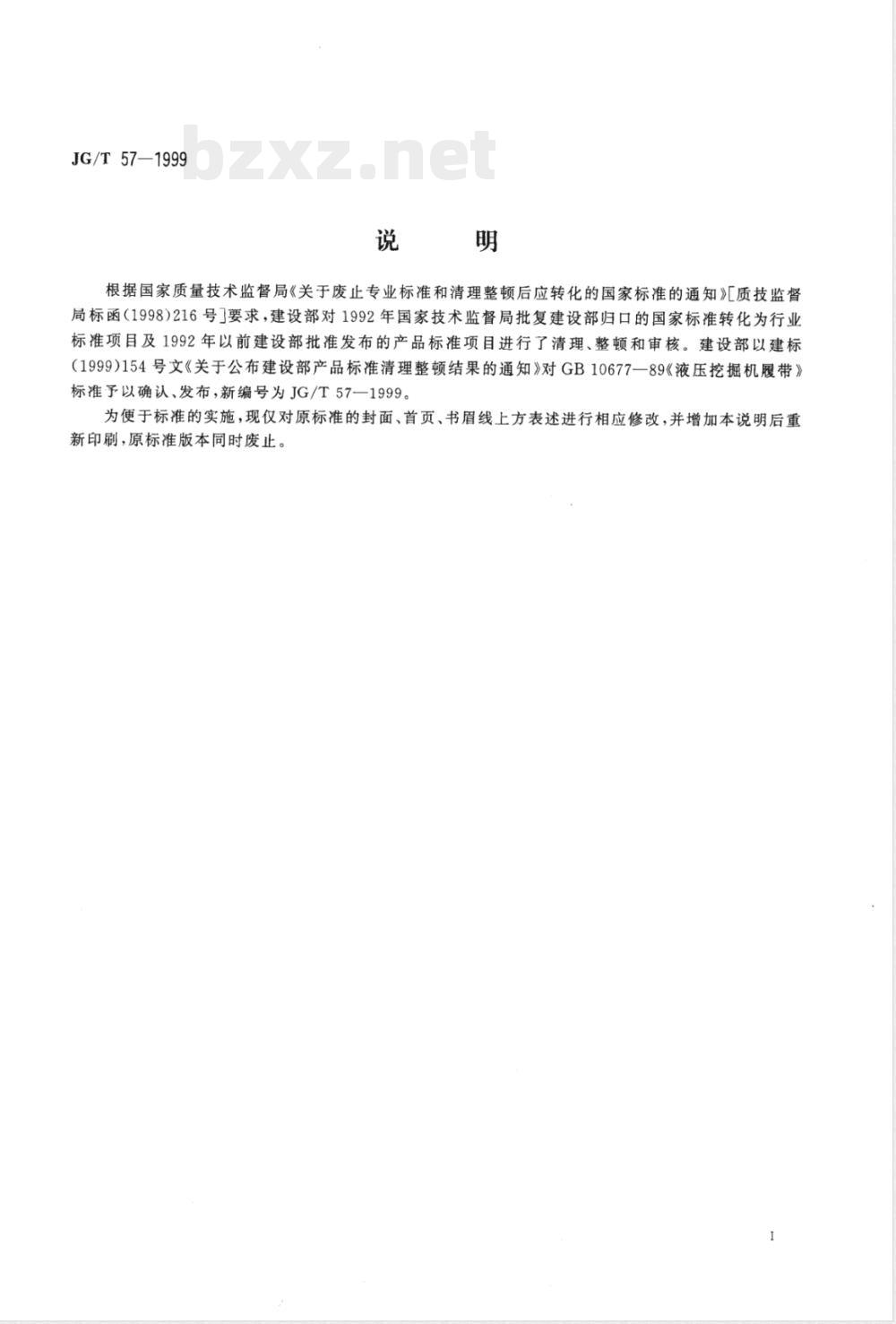

根据国家质量技术监督局《关于废止专业标准和清理整顿后应转化的国家标准的通知》[质技监督局标函（1998)216号门要求，建设部对1992年国家技术监督局批复建设部归口的国家标准转化为行业标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核。建设部以建标（1999)154号文《关于公布建设部产品标准清理整顿结果的通知》对GB10677一89《液压挖掘机履带》标准予以确认、发布，新编号为JG/T57—1999。为便于标准的实施，现仅对原标准的封面、首页、书眉线上方表述进行相应修改，并增加本说明后重新印刷，原标准版本同时废止。中华人民共和国建筑工业行业标准液压挖掘机

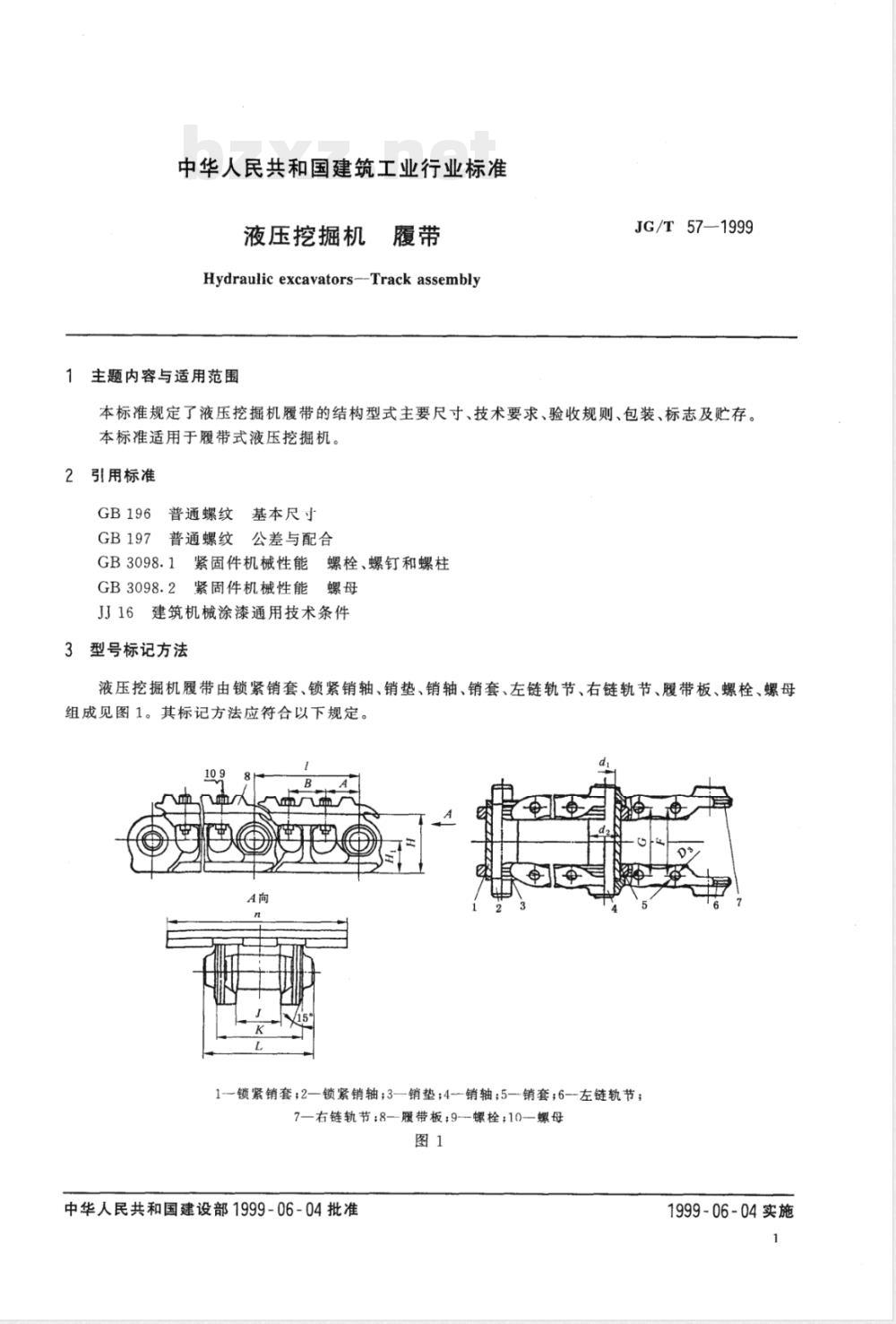

Hydraulic excavators--Track assembly1主题内容与适用范围
JG/T:57—1999
本标准规定了液压挖掘机履带的结构型式主要尺寸、技术要求、验收规则、包装、标志及贮存。本标准适用于履带式液压挖掘机。2引用标准
GB196普通螺纹基本尺寸
GB197普通螺纹公差与配合
GB3098.1紧固件机械性能螺栓、螺钉和螺柱GB3098.2紧固件机械性能螺母
JJ16建筑机械涂漆通用技术条件3型号标记方法
液压挖掘机履带由锁紧销套、锁紧销轴、销垫、销轴、销套、左链轨节、右链轨节、履带板、螺栓、螺母组成见图1。其标记方法应符合以下规定。109
1一锁紧销套；2一锁紧销轴；3一销垫；4-销轴；5一销套；6--左链轨节；7—右链轨节：8-履带板；9--螺栓：10-螺母图1
中华人民共和国建设部1999-06-04批准由
1999-06-04实施

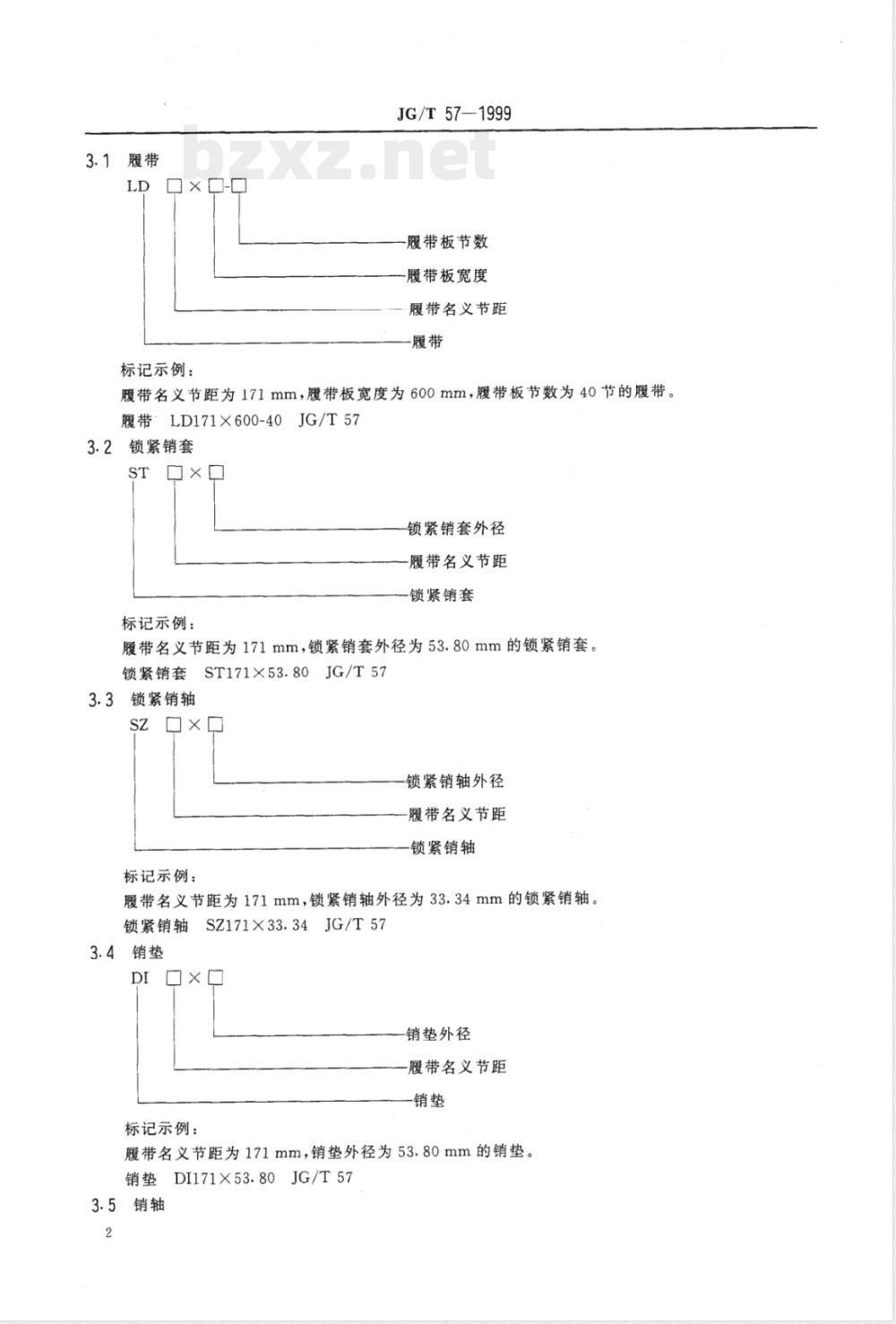

3.1履带
LD □×□-□
标记示例：
JG/T57—1999
履带板节数
履带板宽度
履带名义节距
履带名义节距为171mm，履带板宽度为600mm，履带板节数为40节的履带。履带：LD171×600-40JG/T57
3.2锁紧销套
ST □×□　
锁紧销套外径
履带名义节距
锁紧销套
标记示例：
履带名义节距为171mm，锁紧销套外径为53.80mm的锁紧销套。ST171×53.80JG/T57
锁紧销套
3.3锁紧销轴
锁紧销轴外径
履带名义节距
锁紧销轴
标记示例：
履带名义节距为171mm，锁紧销轴外径为33.34mm的锁紧销轴。锁紧销轴SZ171×33.34JG/T57
3.4销垫
DI □× □
销垫外径
履带名义节距
标记示例：
履带名义节距为171mm，销垫外径为53.80mm的销垫，销垫DI171×53.80JG/T57
3.5销轴
ZH □×□
标记示例：
JG/T 57—1999
销轴外径
履带名义节距
履带名义节距为171mm，销轴外径为33.34mm的销轴。销轴ZH171×33.34JG/T57
3.6销套
口×口
销套外径
履带名义节距
标记示例：
履带名义节距为171mm，销套外径为53.80mm的销套。销套TA171X53.80JG/T57
3.7左链轨节
履带名义节距
左链轨节
标记示例：
履带名义节距为171mm的左链轨节。左链轨节ZJ171JG/T57
3.8右链轨节
履带名义节距
右链轨节
标记示例：
履带名义节距为171mm的右链轨节。右链轨节YJ171JG/T57
3.9履带板
口x口口
履带板厚度
履带板宽度
-履带名义节距
履带板
标记示例：
履带名义节距为171mm，履带板宽度为600mm，履带板厚度为12.70mm的履带板。3
JG/T 57—1999
履带板DB171×600×12.70JG/T573.10螺栓
口X口X口
螺栓公称长度
螺栓公称直径
-螺栓
标记示例：
螺纹公称直径为14mm，螺距为1.5mm，螺栓公称长度为60mm的螺栓。螺栓LS14×1.5×60JG/T57
3.11螺母
LM □×
螺纹公称直径
标记示例：
螺纹公称直径为14mm，螺距为1.5mm的螺母。螺母LM14×1.5JG/T57
4规格系列
履带的规格系列应符合表1的规定。表1
履带名义节距
注：①允许挖掘机老产品使用节距为173mm的履带。②履带板宽度应按接地比压要求确定。履带节距
履带板宽度
JG/T57—1999
4.1履带的主要尺寸应符合图1及表2的规定。表2
171.45±0.15
202.80±0.15
215.90±0.20
228.60±0.20
260.35±0.20
4.2锁紧销套的主要尺寸应符合图2及表3的规定。F
Z7Z7Z7Z7ZZZ77
注：括号内尺寸为参考尺寸（以下同）4.3锁紧销轴的主要尺寸应符合图3及表4的规定。d2
注：锁紧销轴两端应打明显标记。L
JG/T57--1999
1销垫的主要尺寸应符合图4及表5的规定。4.4
5销轴的主要尺寸应符合图5及表6的规定。4.5
4.6销套的主要尺寸应符合图6及表7的规定。6
JG/T571999
4.7左链轨节的主要尺寸应符合图7及表8的规定。Dawww.bzxz.net
171.45±0.15
202.80±0.15
215.90±0.20
228.60±0.20
260.35±0.20
60.33±0.1
76.20±0.1
76.20±0.1
76.20±0.1
76.20±0.1
右链轨节的主要尺寸应符合图8及表9的规定。E
171.45±0.15
202.80±0.15
215.90±0.20
228.60±0.20
260.35±0.20
履带板的主要
JG/T57--1999
60.33±0.1
76.20±0.1
76.20±0.1
76.20±0.1
76.20±0.1
图9及表10的规定
