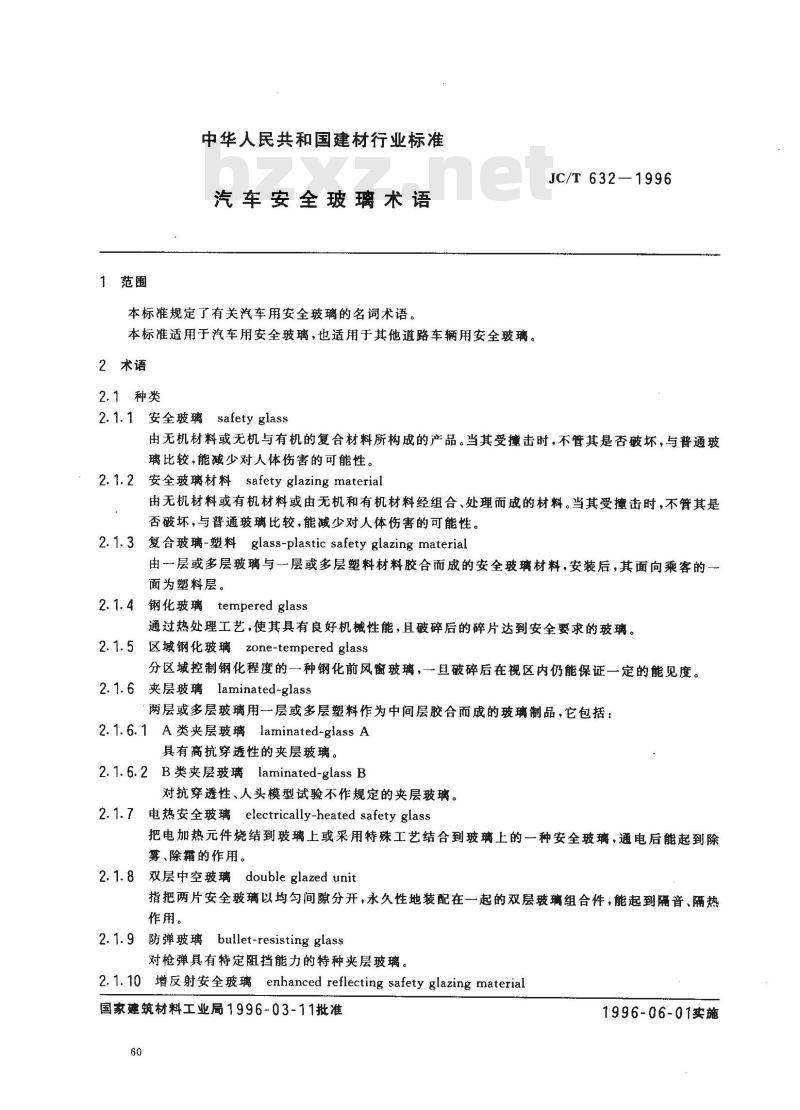

【建筑材料行业标准(JC)】 汽车安全玻璃术语

1范围
中华人民共和国建材行业标准
汽车安全玻璃术语
本标准规定了有关汽车用安全玻璃的名词术语本标准适用于汽车用安全玻璃，也适用于其他道路车辆用安全玻璃。2术语
2.1种类
2.1.1安全玻璃safety glass
JC/T 632—1996
由无机材料或无机与有机的复合材料所构成的产品。当其受撞击时，不管其是否破坏，与普通玻璃比较，能减少对人体伤害的可能性。2.1.2安全玻璃材料safety glazing material由无机材料或有机材料或由无机和有机材料经组合、处理而成的材料。当其受撞击时，不管其是否破坏，与普通玻璃比较，能减少对人体伤害的可能性。2. 1. 3 复合玻璃-塑料 glass-plastic safety glazing material由层或多层玻璃与层或多层塑料材料胶合而成的安全玻璃材料，安装后，其面向乘客的一面为塑料层。
2.1.4钢化玻璃tempered glass
通过热处理工艺，使其具有良好机械性能，且破碎后的碎片达到安全要求的玻璃。2.1.5 区域钢化玻璃 zone-tempered glass分区域控制钢化程度的一种钢化前风窗玻璃，一旦破碎后在视区内仍能保证一定的能见度。2.1.6夹层玻璃laminated-glass两层或多层玻璃用层或多层塑料作为中间层胶合而成的玻璃制品，它包括：2.1.6.1 A类夹层玻璃 laminated-glass A具有高抗穿透性的夹层玻璃。
2.1.6.2 B类夹层玻璃 laminated-glass B2.1.7
对抗穿透性、人头模型试验不作规定的夹层玻璃。电热安全玻璃 electrically-heated safety glass把电加热元件烧结到玻璃上或采用特殊工艺结合到玻璃上的一种安全玻璃，通电后能起到除雾、除霜的作用。
2.1.8双层中空玻璃double glazed unit指把两片安全玻璃以均匀间隙分开，永久性地装配在一起的双层玻璃组合件，能起到隔音、隔热作用。
2. 1.9 防弹玻璃 bullet-resisting glass对枪弹具有特定阻挡能力的特种夹层玻璃。2.1.10增反射安全玻璃enhanced reflecting safety glazing material国家建筑材料工业局1996-03-11批准60
1996-06-01实施
JC/T 632—1996

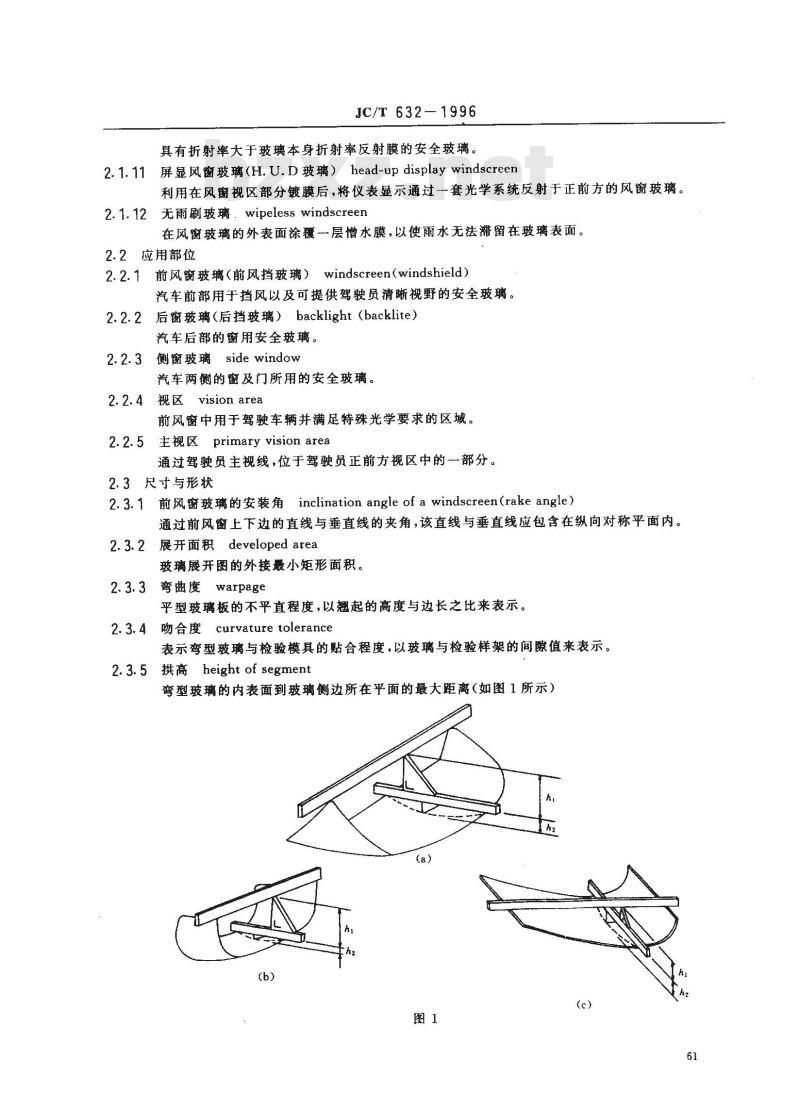

具有折射率大于玻璃本身折射率反射膜的安全玻璃。2. 1.11 屏显风窗玻璃(H.U.D玻璃） head-up display windscreen利用在风窗视区部分镀膜后，将仪表显示通过一套光学系统反射于正前方的风窗玻璃。无雨刷玻璃，wipeless windscreen2.1.12
在风窗玻璃的外表面涂覆一层增水膜，以使雨水无法滞留在玻璃表面。2.2应用部位
2.2.1前风窗玻璃（前风挡玻璃）windscreen（windshield）汽车前部用于挡风以及可提供驾驶员清晰视野的安全玻璃。2.2.2后窗玻璃（后挡玻璃）backlight（backlite）汽车后部的窗用安全玻璃。
侧窗玻璃side window
汽车两侧的窗及门所用的安全玻璃。2.2.4
视区vision area
前风窗中用于驾驶车辆并满足特殊光学要求的区域。2.2.5
主视区primary vision area
通过驾驶员主视线，位于驾驶员正前方视区中的一部分。2.3尺寸与形状
inclination angle of a windscreen(rake angle)2.3.1前风窗玻璃的安装角
通过前风窗上下边的直线与垂直线的夹角，该直线与垂直线应包含在纵向对称平面内。2.3.2
展开面积developed area
玻璃展开图的外接最小矩形面积。弯曲度
warpage
平型玻璃板的不平直程度，以翘起的高度与边长之比来表示。吻合度 curvature tolerance
表示弯型玻璃与检验模具的贴合程度，以玻璃与检验样架的闻隙值来表示。2.3.5
拱高height of segment
弯型玻璃的内表面到玻璃侧边所在平面的最大距离（如图1所示）h

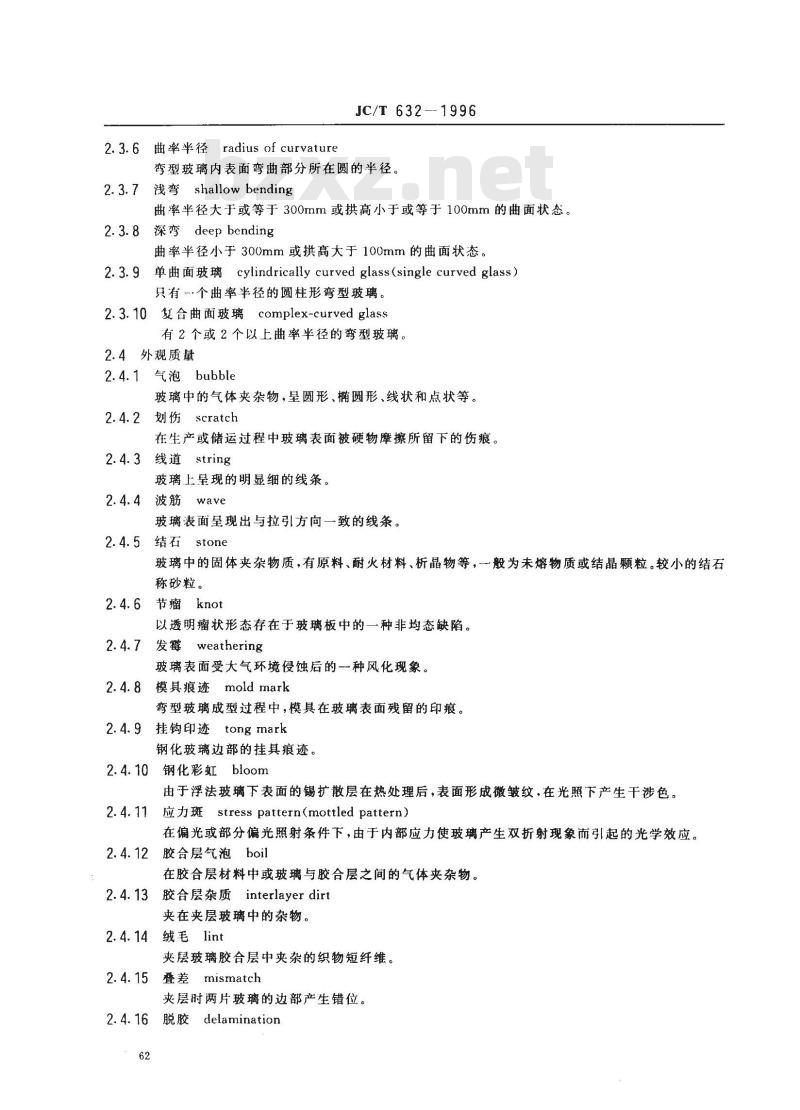

2.3.6曲率半径 radius of curvatureJC/T 632--1996
弯型玻璃内表面弯曲部分所在圆的半径。2.3.7 浅弯 shallow bending
曲率半径大于或等于300mm或拱高小于或等于100mm的曲面状态。2.3.8深弯deep bending
曲率半径小于300mm或拱高大于100mm的曲面状态。2.3.9单曲面玻璃cylindrically curved glass(single curved glass）只有个曲率半径的圆柱形弯型玻璃。2.3.10复合曲面玻璃complex-curved glass有2个或2个以上曲率半径的弯型玻璃。2.4外观质量
2.4.1气泡bubble
玻璃中的气体夹杂物，呈圆形、椭圆形、线状和点状等。2划伤scratch
在生产或储运过程中玻璃表面被硬物摩擦所留下的伤痕。3线道string
玻璃上呈现的明显细的线条。
2.4.4波筋wave
玻璃表面呈现出与拉引方向一致的线条。2.4.5结石stone
玻璃中的固体夹杂物质，有原料、耐火材料、析晶物等，一般为未熔物质或结晶颗粒。较小的结石称砂粒。
2.4.6节瘤knot
以透明瘤状形态存在于玻璃板中的一种非均态缺陷。发露weathering
玻璃表面受大气环境侵蚀后的一种风化现象。2.4.8模具痕迹mold mark
弯型玻璃成型过程中，模具在玻璃表面残留的印痕。2.4.9挂钩印迹tong mark
钢化玻璃边部的挂具痕迹。
2.4.10钢化彩虹bloom
由于浮法玻璃下表面的锡扩散层在热处理后，表面形成微皱纹，在光照下产生干涉色。2. 4. 11 应力斑 stress pattern(mottled pattern)在偏光或部分偏光照射条件下，由于内部应力使玻璃产生双折射现象而引起的光学效应。2.4.12
胶合层气泡boil
在胶合层材料中或玻璃与胶合层之间的气体夹杂物。2.4.13
胶合层杂质interlayerdirt
夹在夹层玻璃中的杂物。
绒毛lint
夹层玻璃胶合层中夹杂的织物短纤维。2.4.15叠差mismatch
夹层时两片玻璃的边部产生错位。delamination
2.4.16脱胶
JC/T 632--1996

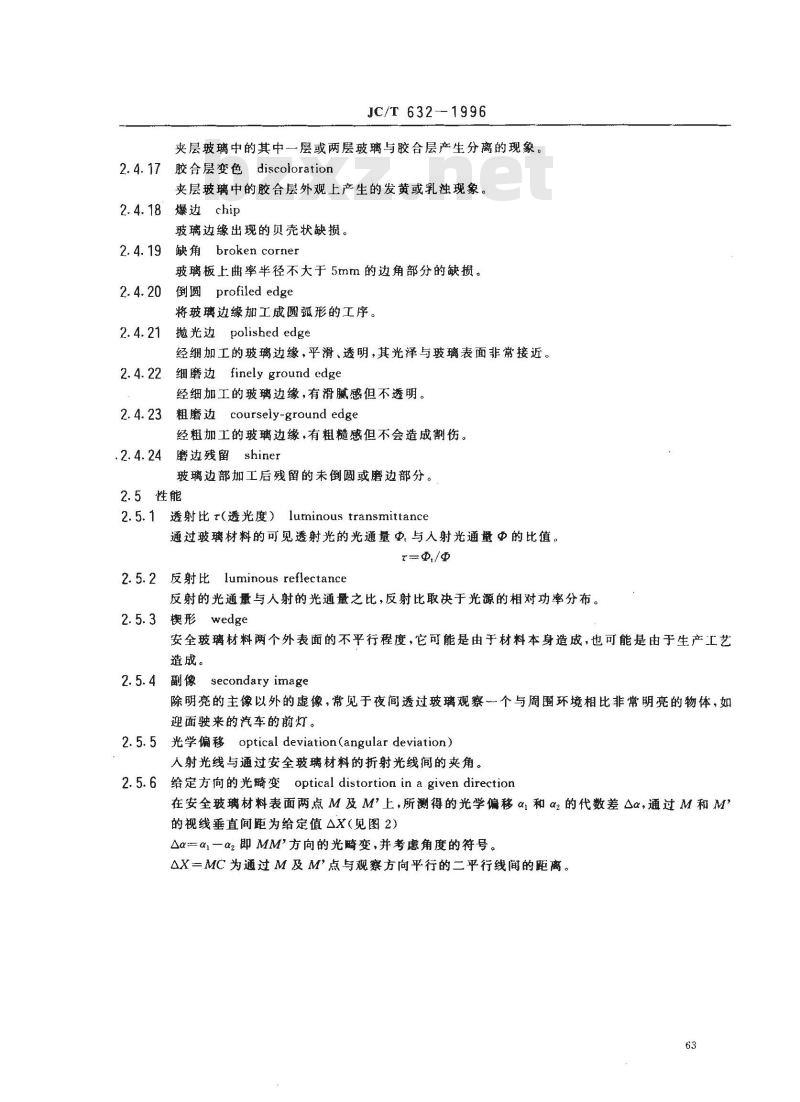

夹层玻璃中的其中一层或两层玻璃与胶合层产生分离的现象。胶合层变色discoloration
夹层玻璃中的胶合层外观上产生的发黄或乳浊现象。爆边chip
玻璃边缘出现的贝壳状缺损。
缺角 broken corner
玻璃板上曲率半径不大于5mm的边角部分的缺损。倒圆profiled edge
将玻璃边缘加工成圆孤形的工序。抛光边 polished edge
经细加工的玻璃边缘，平滑、透明，其光泽与玻璃表面非常接近。细磨边finely ground edge
经细加工的玻璃边缘，有滑腻感但不透明。2.4.23
粗磨边 coursely-ground edge经粗加工的玻璃边缘，有粗糙感但不会造成割伤。磨边残留shiner
.2.4.24
玻璃边部加工后残留的未倒圆或磨边部分。2.5性能
2.5.1 透射比 t(透光度） luminous transmittance通过玻璃材料的可见透射光的光通量Φ，与人射光通量Φ的比值。t@/
2.5.2反射比 luminous reflectance反射的光通量与人射的光通量之比，反射比取决于光源的相对功率分布。2.5.3楔形wedge
安全玻璃材料两个外表面的不平行程度，它可能是由于材料本身造成，也可能是由于生产工艺造成。
secondary image
除明亮的主像以外的虚像，常见于夜间透过玻璃观察个与周围环境相比非常明亮的物体，如迎面驶来的汽车的前灯。
光学偏移optical deviation(angular deviation）2.5.5
人射光线与通过安全玻璃材料的折射光线间的夹角。2.5.6给定方向的光畸变optical distortion in a given direction在安全玻璃材料表面两点M及M'上，所测得的光学偏移αi和α2的代数差△α,通过M和M\的视线垂直间距为给定值△X（见图2）Aαα一α2即MM\方向的光畸变，并考虑角度的符号。AX=MC为通过M及M点与观察方向平行的二平行线间的距离。63
—1996
JC/T632
安全玻璃

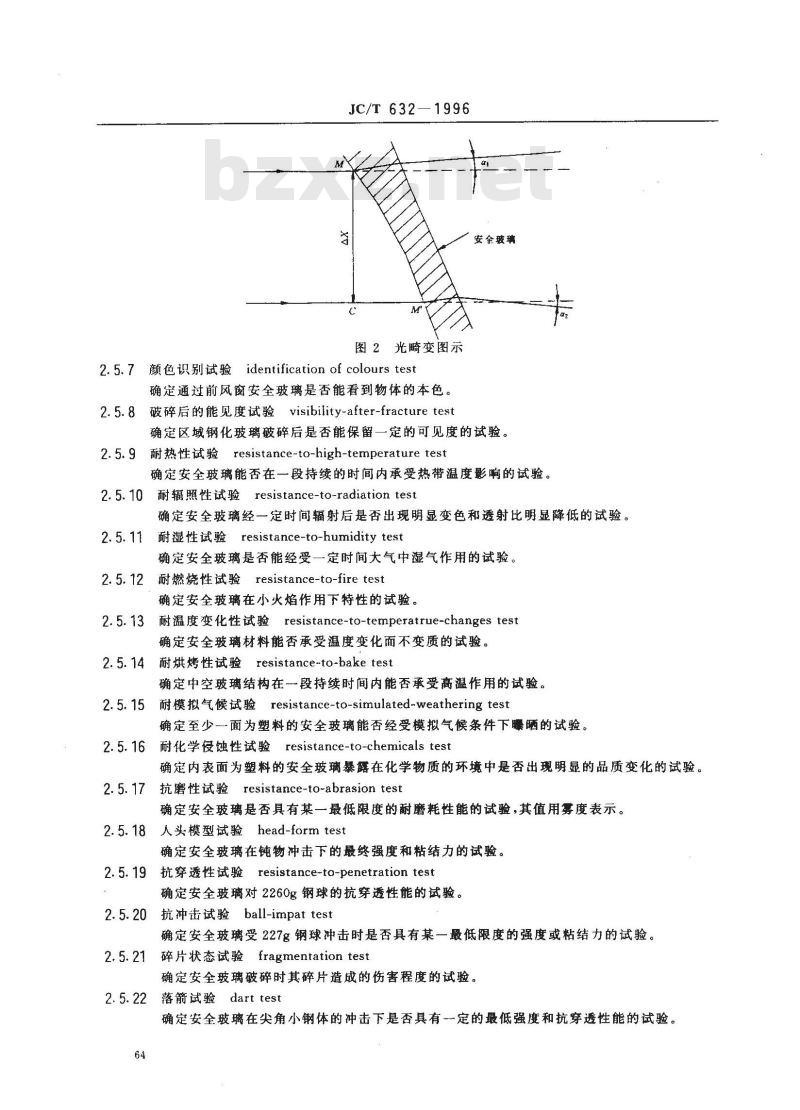

图2光畸变图示
2.5.7颜色识别试验identification of colours test确定通过前风窗安全玻璃是否能看到物体的本色。2.5.8 破碎后的能见度试验visibility-after-fracture test确定区域钢化玻璃破碎后是否能保留一定的可见度的试验。2.5. 9 耐热性试验 resistance-to-high-temperature test确定安全玻璃能否在一段持续的时间内承受热带温度影响的试验。2.5. 10 耐辐照性试验 resistance-to-radiation test确定安全玻璃经一定时间辐射后是否出现明显变色和透射比明显降低的试验。2.5.11
耐湿性试验 resistance-to-humidity test确定安全玻璃是否能经受一定时间大气中湿气作用的试验。2.5.12 耐燃烧性试验 resistance-to-fire test确定安全玻璃在小火焰作用下特性的试验。2.5.13耐温度变化性试验resistance-to-temperatrue-changes test确定安全玻璃材料能否承受温度变化而不变质的试验。2.5.14
耐烘烤性试验 resistance-to-bake test确定中空玻璃结构在段持续时间内能否承受高温作用的试验。2.5.15
耐模拟气候试验 resistance-to-simulated-weathering test确定至少一面为塑料的安全玻璃能否经受模拟气候条件下曝晒的试验。2.5.16
耐化学侵蚀性试验resistance-to-chemicals test确定内表面为塑料的安全玻璃暴露在化学物质的环境中是否出现明显的品质变化的试验。2.5.17 抗磨性试验 resistance-to-abrasion test确定安全玻璃是否具有某一最低限度的耐磨耗性能的试验，其值用雾度表示。3人头模型试验head-form test
确定安全玻璃在钝物冲击下的最终强度和粘结力的试验。2.5.19
抗穿透性试验resistance-to-penetration test确定安全玻璃对 2260g钢球的抗穿透性能的试验。2.5.20
抗冲击试验ball-impat test
确定安全玻璃受227g钢球冲击时是否具有某一最低限度的强度或粘结力的试验。碎片状态试验fragmentation test2.5.21
确定安全玻璃破碎时其碎片造成的伤害程度的试验。2.5.22
落箭试验dart test
确定安全玻璃在尖角小钢体的冲击下是否具有一定的最低强度和抗穿透性能的试验。64
敲弹袋试验shot-bag test
JC/T 632—1996
确定安全玻璃在易变形的大面积物体冲击下是否保持一定的最低强度的试验。2.6其他
2.6.1制品
product
经过生产工序加工后的最终产品。2.6.2 试验片test piece
与制品同一工艺条件生产的或从制品上直接切取的尺寸形状符合要求的样片。2.6.3试样specimens
用作试验的安全玻璃制品或试验片。2.6.4装饰边（黑边）obscurationband安全玻璃边缘上烧结一定宽度的黑色釉料，以起到装饰及遮盖作用。2.6.5遮阳带shadeband
前风窗玻璃上方具有一定宽度的色带，能够减少阳光对驾驶员产生的眩光影响。65
A类夹层玻璃
安全玻璃
安全玻璃材料，
B类夹层玻璃
波筋·
侧窗玻璃·
粗磨边
单曲面玻璃
电热安全玻璃
反射比·
发霉·
复合玻璃-
—塑料
复合曲面玻璃
副像·
钢化玻璃
钢化彩虹
给定方向的光畸变
拱高·
挂钩印迹·
光学偏移…
后窗玻璃(后挡玻璃）
JC/T 632-1996
附录A
（提示的附录）
汉语拼音索引
2. 1.6. 1
2. 1. 6. 2
夹层玻璃
胶合层变色
胶合层气泡
胶合层杂质
节瘤···
抗冲击试验
抗穿透性试验
抗磨性试验
落箭试验
模具痕迹·
磨边残留
耐辐照性试验
耐化学侵蚀性试验
耐模拟气候试验
耐拱烤性试验
耐燃烧性试验
耐热性试验·
耐湿性试验
耐温度变化性试验
抛光边
屏显风窗玻璃
破碎后的能见度试验
.2.5.15
.2.5.14
前风窗玻璃(前风挡玻璃)
前风窗玻璃的安装角….
区域钢化玻璃
人头模型试验
敲弹袋试验
深弯·
试验片·
双层中空玻璃·
碎片状态试验
透射比
backlight(backlite)
ball-impat test
broken corner
bubble
bullet-resisting glass
complex-curved glass
coursely-ground edge
curvature toleranceWww.bzxZ.net
JC/T 632-1996
... 2.2. 1
....2.4.19
弯曲度·
吻合度
无雨刷玻璃
细磨边
颜色识别试验
应力斑
增反射安全玻璃
展开面积·
遮阳带…
主视区
装饰边（黑边)
附录B
(提示的附录）
英文索引（按英文字母顺序排列)B
.... 2.4.1
cylindrically curved glass
(single curved glass)
dart test
deep bending
delamination
developed area
discoloration
double glazed unit
electrically-heated
safety glass
enhanced reflecting
safety glazing material
glass-plastic safety
glazing material
height of segment
head-form test
head-up display
-windscreen
identification of colours testinclination angle of a
windscreen(rake angle)
interlayer dirt
laminated-glass
laminated-glass A
laminated-glass B ....
luminous reflectance
luminous transmittance
JC/T 632-
. 2.1.6
2. 1. 6. 2
.2.4.14
mismatch
mold marh
obscuration band
optical deviation
(angular deviation)
optical distortion in a
given direction
polished edge
primary vision
product
profiled edge
radius of curvature
resistance-to-abrasion testresistance-to-bake test
resistance-to-chemicals testresistance-to-fire test
resistance-to-high-
temperature test
resistance-to-humidity test
合中中婴营
resistance-to-penetration testresistance-to-radiation testresistznce-to-simulated
-weathering test
resistance-to-temperatu
-changes test
safety glass
safety glazing material
scratch
secondary image
shadeband
shallow bending
shiner
shot-bag test
JC/T632
量中量量心量国营营心
side window
specimens
stress pattern
(mottled pattern)
tempered glass
test piece
tong mark
visibility-after-fracture testvision area
warpage
weathering
windscreen(windshield)
wipelesswindscreen
zone-tempered glas
附加说明：
JC/T 632--1996
本标准由全国汽车标准化技术委员会安全玻璃分技术委员会提出并归口。本标准由中国建筑材料科学研究院玻璃科学研究所负责起草。本标准主要起草人：杨建军、莫娇、王文彪。本标准自实施之日起，原国家标准GB4704-1984作废。70
