【建筑工业行业标准(JG)】 建筑机械与设备 高强度大垫圈

中华人民共和国建筑工业行业标准建筑机械与设备
高强度大垫圈
Construction machinery and equipmentHigh strength plain washers-Largeseries主题内容与适用范围
本标准规定了高强度大垫圈的型式与规格。JG/T5057.33--1995
本标准适用于建筑机械与设备用高强度大垫圈。工业与民用建筑钢结构、工程机械、重型机械、港口机械、化工设备亦可参照使用。2引用标准
GB1237·紧固件的标记方法
GB1238金属镀层及化学处理表示方法JG/T5057.40建筑机械与设备高强度紧固件技术条件3结构型式与尺寸

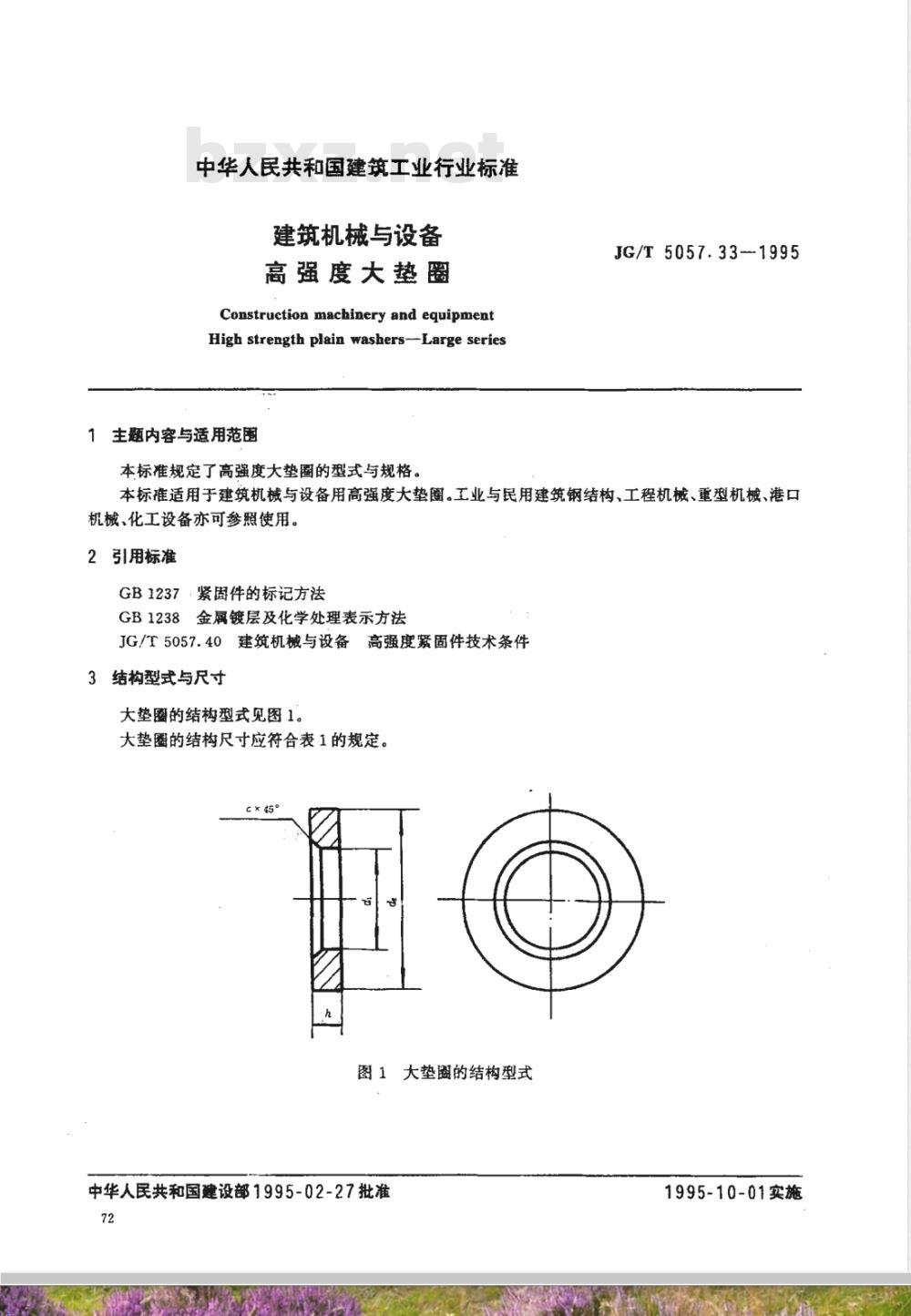

大垫圈的结构型式见图1。

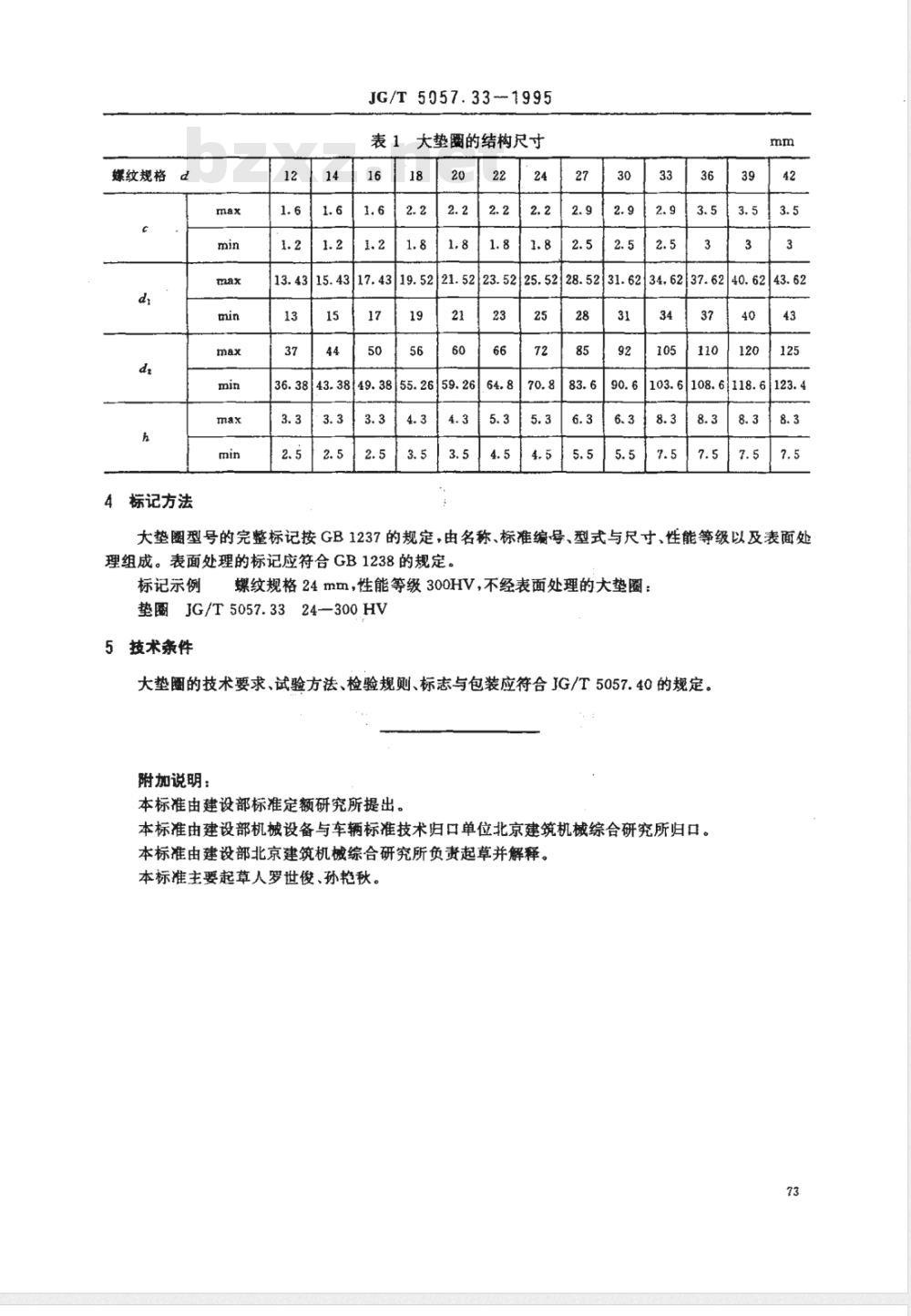

大垫圈的结构尺寸应符合表1的规定。图1大垫圈的结构型式
中华人民共和国建设部1995-02-27批准72
1995-10-01实施
嫌纹规格d
标记方法
JG/T5057.33-1995wwW.bzxz.Net
大垫圜的结构尺寸
43.3849.3855.2659.26
40.6243.62
103.6108.6
大垫圈型号的完整标记按GB1237的规定，由名称、标准编号、型式与尺寸、性能等级以及表面处理组成。表面处理的标记应符合GB1238的规定。标记示例
螺纹规格24mm，性能等级300HV，不经表面处理的大垫圈：垫圈JG/T5057.3324—300HV
5技术条件
大垫圈的技术要求、试验方法、检验规则、标志与包装应符合JG/T5057.40的规定。附加说明：
本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准由建设部北京建筑机械综合研究所负责起草并解释。本标准主要起草人罗世俊、孙艳秋。73
