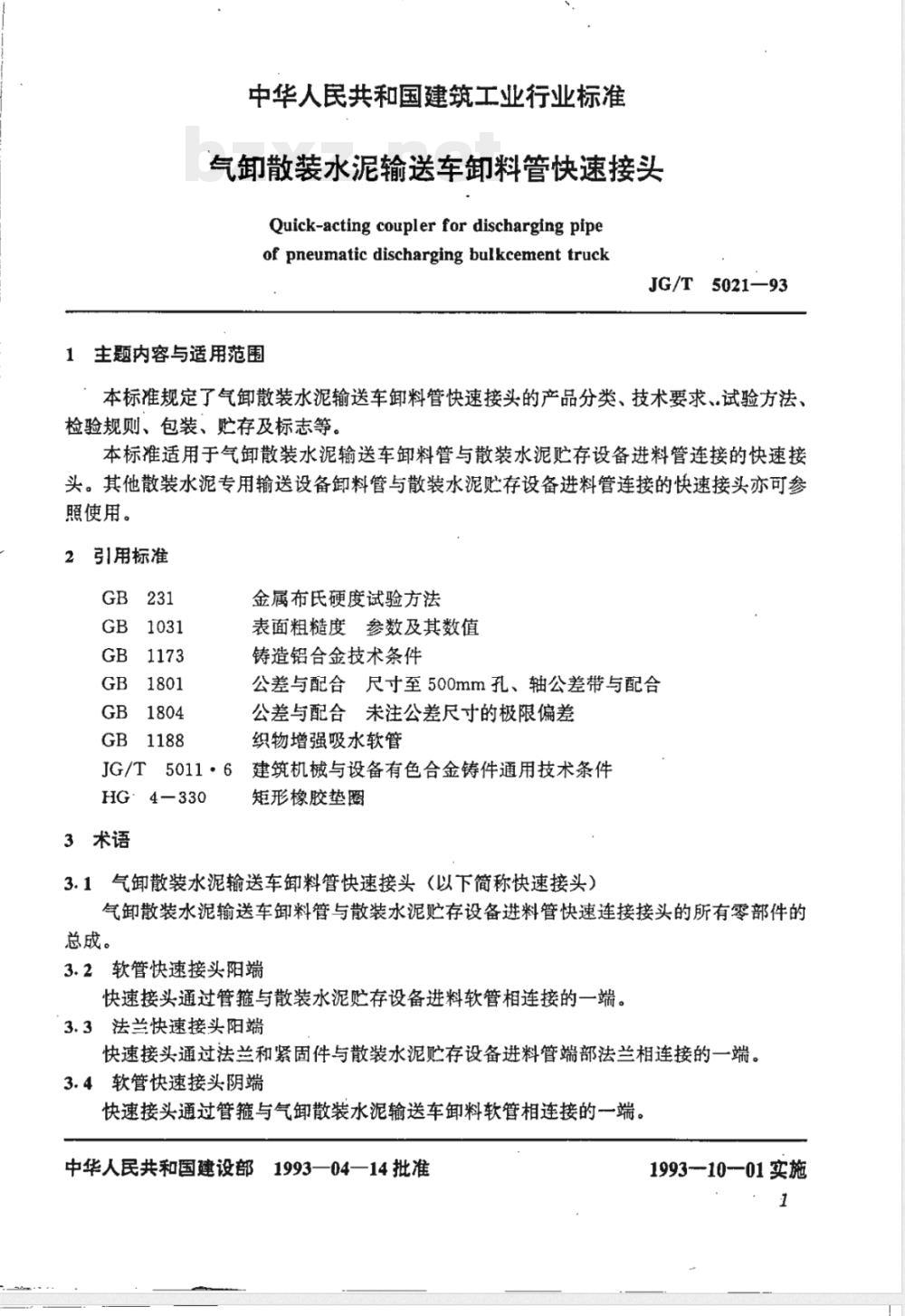

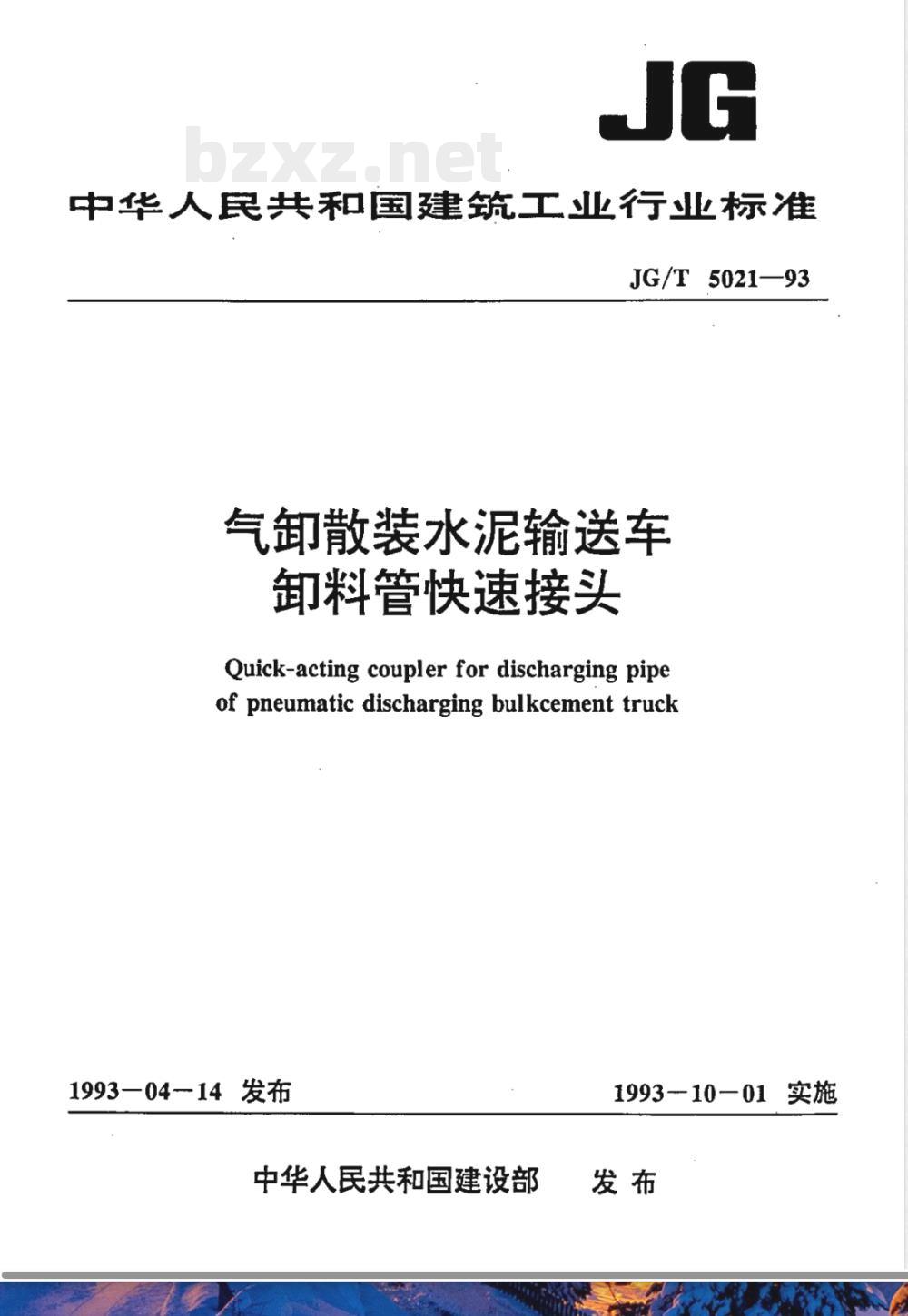

【建筑工业行业标准(JG)】 气卸散装水泥输送车 卸料管快速接头

中华人民共和国建筑工业行业标准JG/T 5021—93
气卸散装水泥输送车
卸料管快速接头
Quick-acting coupler for discharging pipeof pneumatic discharging bulkcement truck1993—04-14 发布
中华人民共和国建设部
1993－1001 实施　
中华人民共和国建筑工业行业标准气卸散装水泥输送车卸料管快速接头Quick-acting coupler for discharging pipeof pneumatic discharging bulkcement truckJG/T5021—93
1主题内容与适用范围
本标准规定了气卸散装水泥输送车卸料管快速接头的产品分类、技术要求、试验方法、检验规则、包装、贮存及标志等。本标准适用于气卸散装水泥输送车卸料管与散装水泥贮存设备进料管连接的快速接头。其他散装水泥专用输送设备卸料管与散装水泥贮存设备进料管连接的快速接头亦可参照使用。
引用标准
GB1031
GB1173
GB1801
GB1188此内容来自标准下载网
JG/T 5011·6
HG:4-330
3术语
金属布氏硬度试验方法
表面粗糙度参数及其数值
铸造铝合金技术条件
公差与配合尺寸至500mm孔、轴公差带与配合公差与配合未注公差尺寸的极限偏差织物增强吸水软管
建筑机械与设备有色合金铸件通用技术条件矩形橡胶垫圈
3.1气卸散装水泥输送车卸料管快速接头（以下简称快速接头）气卸散装水泥输送车卸料管与散装水泥贮存设备进料管快速连接接头的所有零部件的总成。
3.2软管快速接头阳端
快速接头通过管箍与散装水泥贮存设备进料软管相连接的一端。3.3法兰快速接头阳端
快速接头通过法兰和紧固件与散装水泥贮存设备进料管端部法兰相连接的一端。3.4软管快速接头阴端
快速接头通过管箍与气卸散装水泥输送车卸料软管相连接的一端。中华人民共和国建设部1993—04—14批准1993—10-01实施
JG/T5021—93

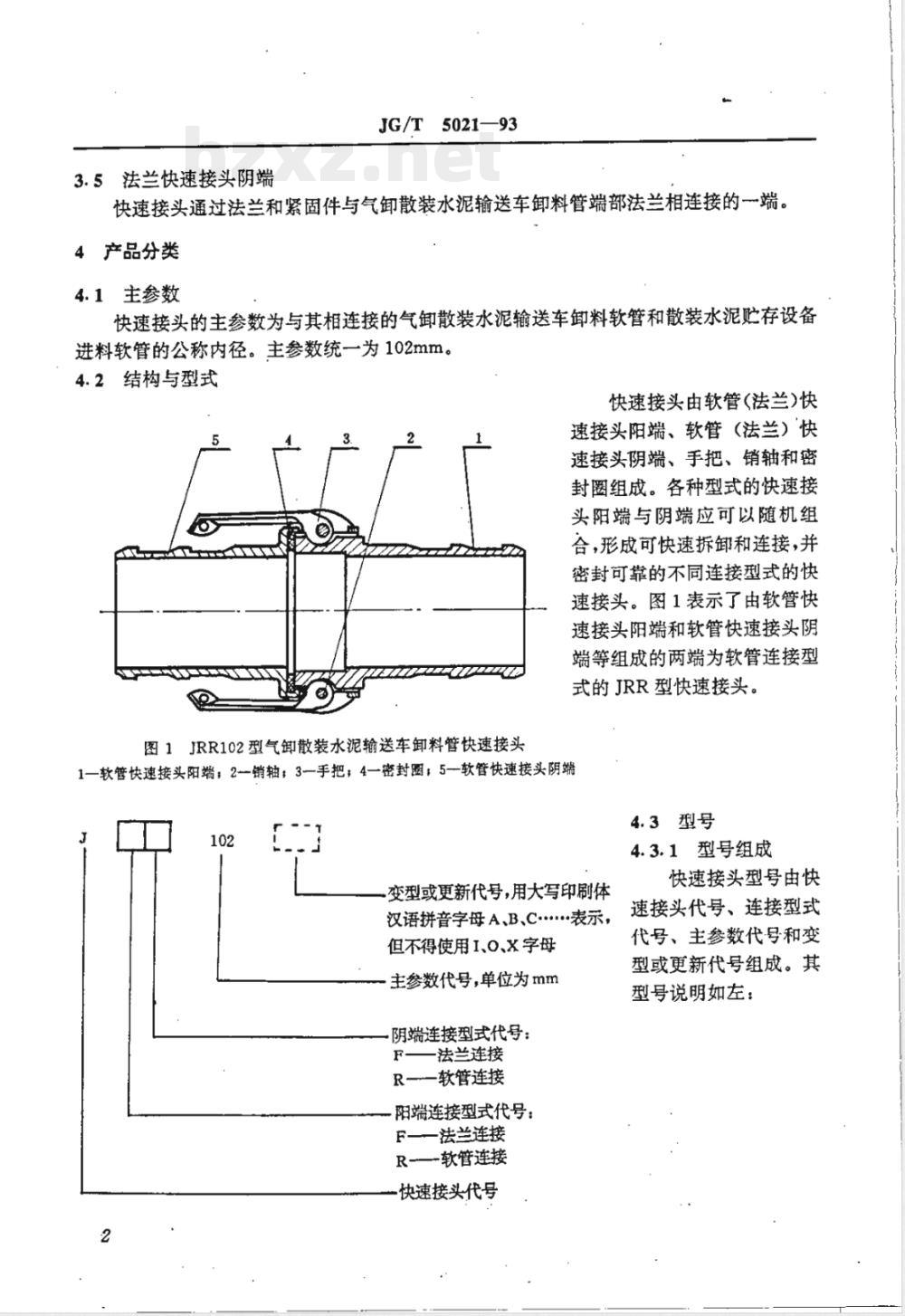

3.5法兰快速接头阴端
快速接头通过法兰和紧固件与气卸散装水泥输送车卸料管端部法兰相连接的一端。4产品分类
4.1主参数
快速接头的主参数为与其相连接的气卸散装水泥输送车卸料软管和散装水泥贮存设备进料软管的公称内径。主参数统一为102mm。4.2结构与型式
图1JRR102型气卸散装水泥输送车卸料管快速接头快速接头由软管(法兰)快
速接头阳端、软管（法兰）快
速接头阴端、手把、销轴和密
封圈组成。各种型式的快速接
头阳端与阴端应可以随机组
合，形成可快速拆卸和连接，并密封可靠的不同连接型式的快
速接头。图1表示了由软管快
速接头阳端和软管快速接头阴
端等组成的两端为软管连接型
式的JRR型快速接头。
1—软管快速接头阳端；2销轴：3—手把，4一密封圈，5一软管快速接头阴端102
变型或更新代号，用大写印刷体汉语拼音字母A.B..表示，
但不得使用1、0、X字母
主参数代号，单位为mm
阴端连接型式代号：
一法兰连接
R——软管连接
阳端连接型式代号：
法兰连接
R-—软管连接
快速接头代号
4.3型号
4.3.1型号组成
快速接头型号由快
速接头代号、连接型式
代号、主参数代号和变
型或更新代号组成。其
型号说明如左：
4.3.2型号示例
5021--93
主参数为102mm的两端为软管连接型式的快速接头：快速接头JRR102
主参数为102mm，阳端为软管连接型式，阴端为法兰连接型式的第一次变型的快b.
速接头：
快速接头
JRF102A

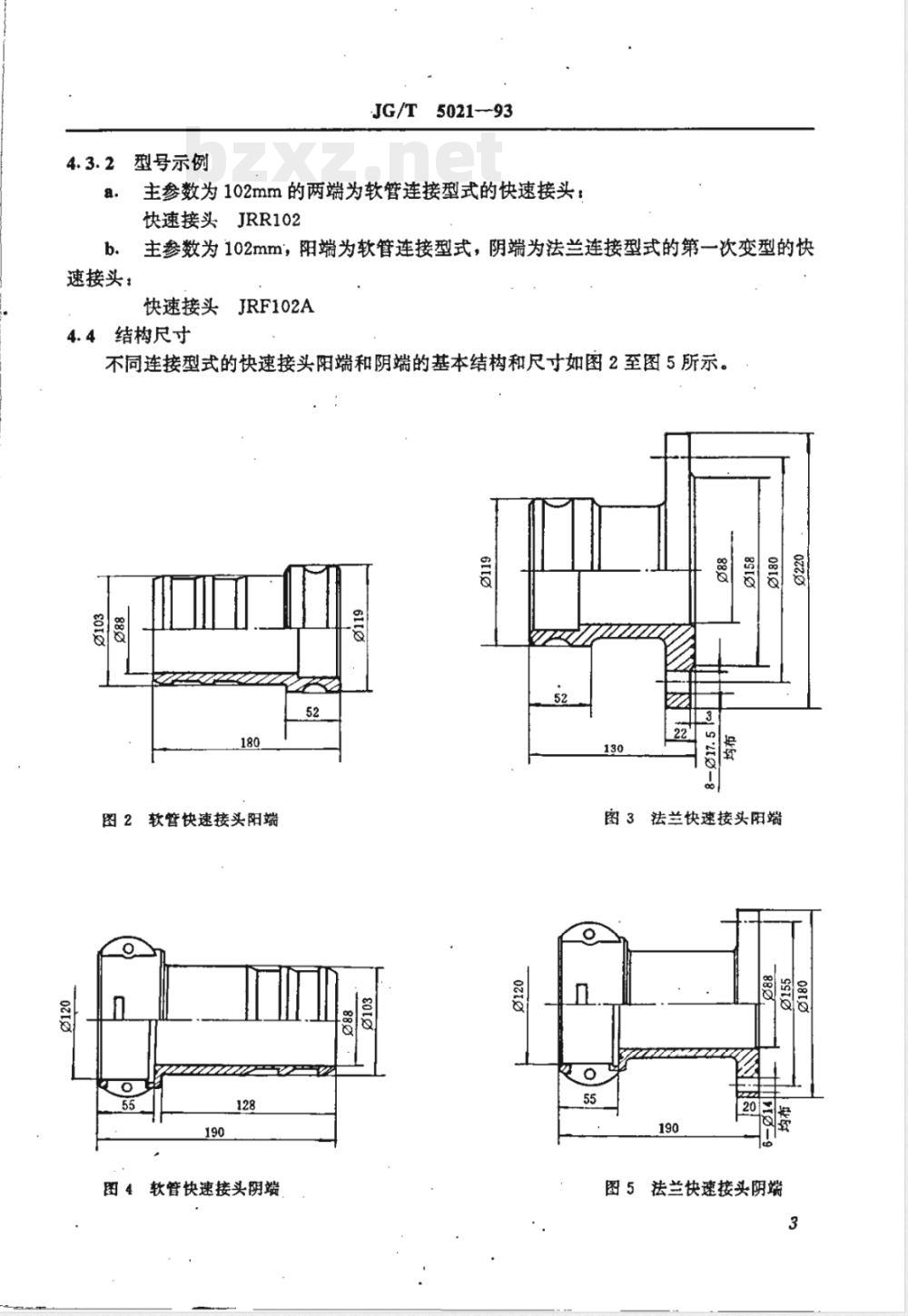

4.4结构尺寸
不同连接型式的快速接头阳端和阴端的基本结构和尺寸如图2至图5所示。61
图2软管快速接头阳端
软管快速接头阴端
图3法兰快速接头阳端
图5法兰快速接头阴端

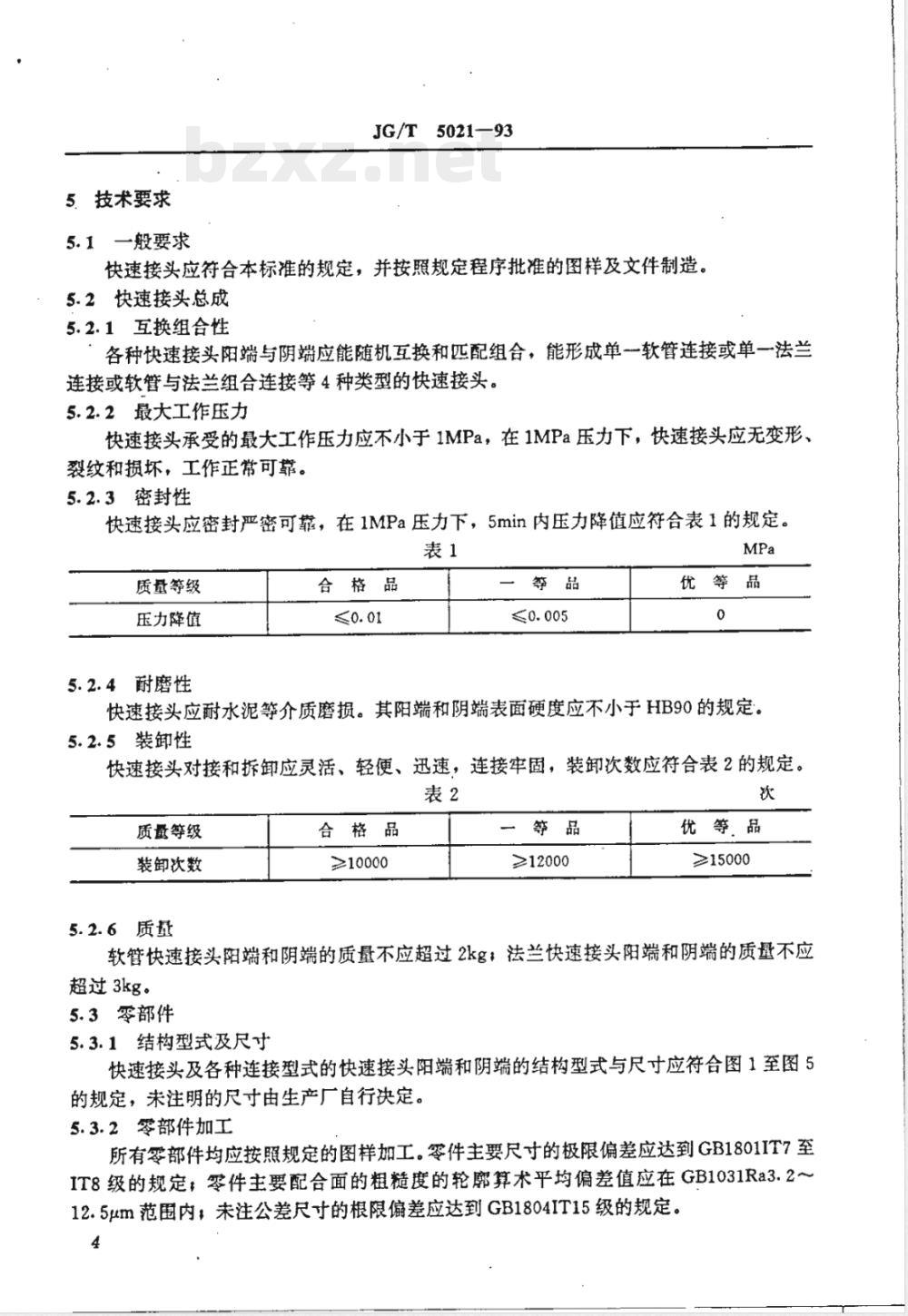

5．技术要求
5021—93
5.1一般要求
快速接头应符合本标准的规定，并按照规定程序批准的图样及文件制造。5.2快速接头总成
5.2.1互换组合性
各种快速接头阳端与阴端应能随机互换和匹配组合，能形成单一软管连接或单一法兰连接或软管与法兰组合连接等4种类型的快速接头。5.2.2最大工作压力
快速接头承受的最大工作压力应不小于1MPa，在1MPa压力下，快速接头应无变形、裂纹和损坏，工作正常可靠。
5.2.3密封性
快速接头应密封严密可靠，在1MPa压力下，5min内压力降值应符合表1的规定。表1
质量等级
压力降值
合格品
优等品
5.2.4耐磨性
快速接头应耐水泥等介质磨损。其阳端和阴端表面硬度应不小于HB90的规定。5.2.5装卸性
快速接头对接和拆卸应灵活、轻便、迅速，连接牢固，装卸次数应符合表2的规定。表2
质量等级
装卸次数
合格品
≥10000
≥12000
优等．品
≥15000
5.2.6质量
软管快速接头阳端和阴端的质量不应超过2kg，法兰快速接头阳端和阴端的质量不应超过3kg。
5.3零部件
5.3.1结构型式及尺寸
快速接头及各种连接型式的快速接头阳端和阴端的结构型式与尺寸应符合图1至图5的规定，未注明的尺寸由生产厂自行决定。5.3.2零部件加工
所有零部件均应按照规定的图样加工。零件主要尺寸的极限偏差应达到GB1801IT7至IT8级的规定，零件主要配合面的粗糙度的轮廊算术平均偏差值应在GB1031Ra3.2～12.5μm范围内，未注公差尺寸的根限偏差应达到GB1804IT15级的规定。4
5.3.3外观质量
JG/T. 5021—93
快速接头各零部件加工表面应无毛刺和锐角，不允许有划痕、裂纹以及其他外观质量缺陷等存在。
5.3.4快速接头阳端和阴端
快速接头阳端和阴端化学成分和机械性能应符合GB1173的规定；快速接头阳端和阴端铸件质量应符合JG/T5011.6的规定，b.
连接。
快速接头阳端和阴端表面应进行氧化处理，氧化膜应均匀一致，色泽光亮；软管快速接头阳端和阴端应能与公称内径为102mm的GB1188规定的软管匹配5.3.5手把
手把应铆接牢固，转动可靠、灵活，强度高。5.3.6销轴
销轴应进行防锈处理。
5.4密封圈
密封圈应符合HG4一330的规定，可靠地装配在接头阴端上。5.5质量保证
用户在遵守产品保管、安装、使用和维护保养规则的条件下，自产品生产厂发货日期起6个月内，因制造质量不良发生损坏或不能正常工作时，产品生产厂应负责更换零件(密封圈除外）。
6试验方法
6.1互换组合性的检测
6.1.1检测条件
快速接头各零件表面应清洁、干燥，无油性等润滑物质，不与气卸散装水泥输送车卸料管和散装水泥贮存设备进料管相连。6.1.2检测方法
将已装配好的JRR型快速接头和JFF型快速接头的阳端分别卸下，交换安装到阴端上。检查是否拆、装容易，联接牢固。检测结果记入表A1。
6.2最大工作压力和密封性的检测6.2.1检测仪器及工具
a.手动水压试验台；
b．压力表，精度不低于1.5级。6.2.2检测方法
将快速接头联接在手动水压试验台上，加压至1MPa，保压5min，记录其压力降值。每个产品检测三次，如有一次检测结果不符合5.2.2和5.2.3条规定，则判定该产品不合格。检测结果记入表A1。
6.3表面硬度的检测
JG/T5021--93
快速接头阳端和阴端表面硬度的检测按GB231的规定进行。检测结果记入表A1。
6.4装卸性的检测
.6.4.1检测条件
检测条件应符合6.1.1条的规定。6.4.2检测方法
a．手动将快速接头阳端卸下，然后再快速装配到阴端上，并与其牢固连接。完成这个全过程为1次装卸周期；
b．检测时不允许调整和更换零件，否则判为不合格。检测结果记入表A1。
6.5质量的检测
6.5.1检测仪器
台秤，量程5kg，感量5g，满量程精度不大于1/1000。6.5.2检测方法
将快速接头阳端和阴端分别用台秤直接称量；a.
b．：快速接头阴端质量不包括销轴、手把和密封圈的质量。检测结果记入表A1。
6.6外观质量、手把、销轴、密封圈的检测·按5.3.3、5.3.4c、5.3.5、5.3.6、5.4条的规定，以手感和目测的方法进行检测。检测结果记入表A1。
7检验规则
7.1检验分类
根据检验目的和要求不同，产品检验分出厂检验和型式检验。7.2出厂检验
7.2.1出厂检验条件
快速接头、零部件及随箱出厂技术文件应按规定配备齐全。7.2.2出厂检验项目
快速接头应按照5.3.1、5.3.2、5.3.3、5.3.4c、5.3.5、5.3.6、5.4条进行出厂检验。7.3型式检验
7.3.1型式检验条件
凡属下列情况之一的快速接头，应进行型式检验：a.
新产品鉴定；
产品转厂生产；
产品停产2年以上，恢复生产；
产品正常生产后，因产品设计、材料等因素的改变影响产品性能（仅对受影响项目进行检验），
JG/T5021-93
e.国家质量监督机构提出进行型式检验要求时。7.3.2型式检验项目
快速接头应按第5章各条进行型式检验。7.4抽样检验方案
7.4.1出厂检验
每个快速接头均应按7.2条规定的项目进行出厂检验。7.4.2型式检验
a：抽样采用突击抽取方式，检查批应是近半年内生产的产品，b．样本从提交的检查批中随机抽取。在生产厂抽样时，检查批应不少于15个，在用户抽样时，检查批数量不限；
样本一经抽取封存，到检验结束，不得再作调整、修理和更换；c.
d。型式检验的样本大小为3个；e.
型式检验的产品有判定为不合格者，允许在检查批中加倍抽查检验。7.5判定规则
7.5.1产品出厂检验项目均应符合相应规定。7.5.2产品型式检验时：
产品应达到5.2.1、5.2.2、5.2.4、5.2.6条规定；a.
b.产品实际质量等级应达到5.2.3、5.2.5条规定的质量等级中最低的一级评定，c.
对于产品型式检验的其他项目，合格品和一等品允许有1条达不到规定，优等品均应达到规定，
d.被确定加倍抽查的产品检验项目，·检验后各项均应达到相应质量等级规定，否则按复查中最差的1个产品评级
7.5.3产品出厂前应经厂质检部门检验，确认合格并填发产品出厂合格证和检验人员编号后方能出厂。
8包装、贮存及标志
8.1包装
快速接头应用木箱或硬纸箱包装，并设有防止碰撞的隔离措施。8.1.11
快速接头的阳端和阴端应分别包装。8.1.21
快速接头应配带防尘堵头和堵盖。快速接头的随箱出厂技术文件应放置在包装箱内。包装箱外应标明下列内容：收、发货单位名称和地址：
产品名称、型号及标准编号：
产品数量；
制造日期，
制造厂名和厂址。
JG/T5021—93
快速接头随箱出厂技术文件应包括：产品合格证
产品使用说明书，
发货清单。
8.2贮存
8.2.1快速接头在生产厂发货和用户使用以前，应妥善保管。贮存在干燥通风和无腐蚀性介质的场所中，保证产品不锈蚀。8.2.2产品包装箱堆放高度不得超过1.5m。8.3标志
8.3.1应在快速接头明显的位置上设置产品标牌、商标以及产品生产许可证、优质产品证等标志。
8.3.2产品标牌应标明下列基本内容：a.
产品名称，
产品型号，
出厂编号：
制造日期；
制造厂名。
样机型号
出厂日期
检测项目
互换组合性
最大工作
密封性
软管阳端
表面硬度
软管阴端
法兰阳端
法兰阴端
装卸性
软管阳端
软管阴端
法兰阳端
法兰阴端
外观质量
密封圈
5021—93
附录A
检测记录表
（参考件）
快速接头性能检测记录表
制造厂
出厂编号
检测结果，
密封压力降值，MPa
密封压力降值，MPa
密封压力降值，MPa
检测日期
检测地点
检测人员
附加说明：
JG/T5021-93
本标准由建设部标准定额研究所提出。本标准由建设部北京建筑机械综合研究所归口。本标准由建设部长沙建筑机械研究所、物资部散装水泥办公室、江苏省常州市武进液流器材厂负资起草。
本标准主要起草人：许纯，
本标委托建设部长沙建筑机械研究所负责解释。10
