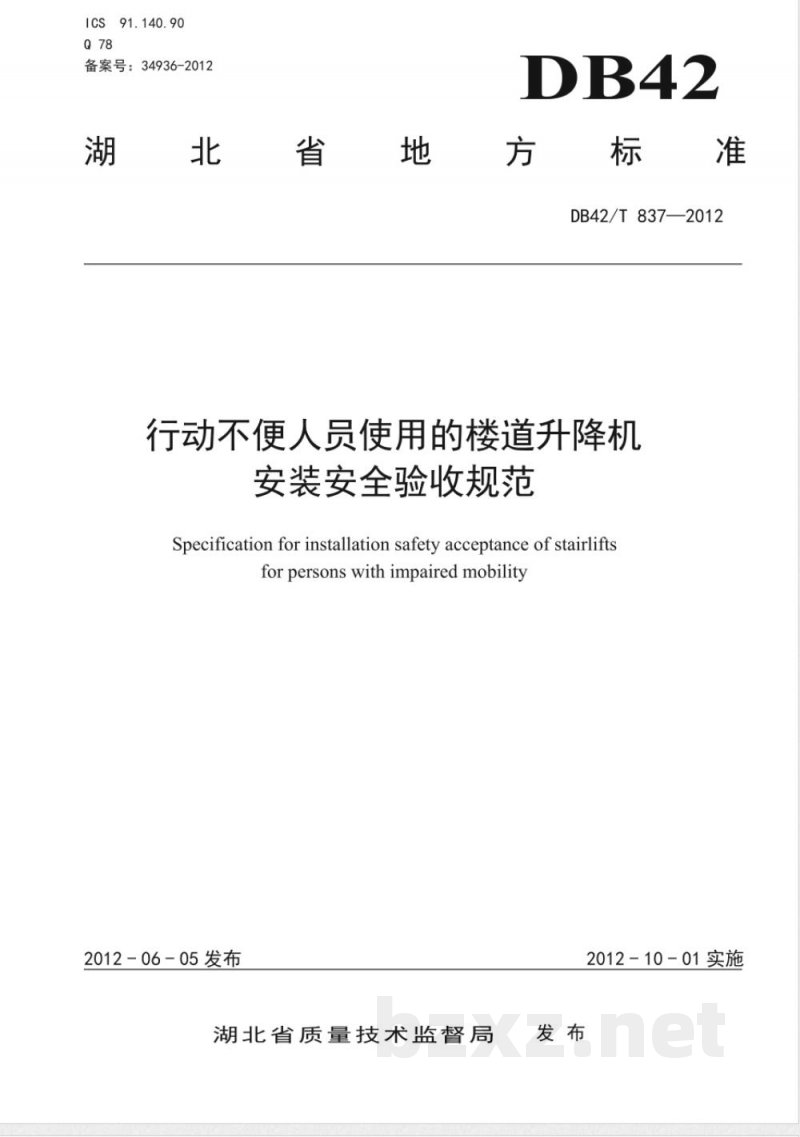

【地方标准】 行动不便人员使用的楼道升降机安装安全验收规范

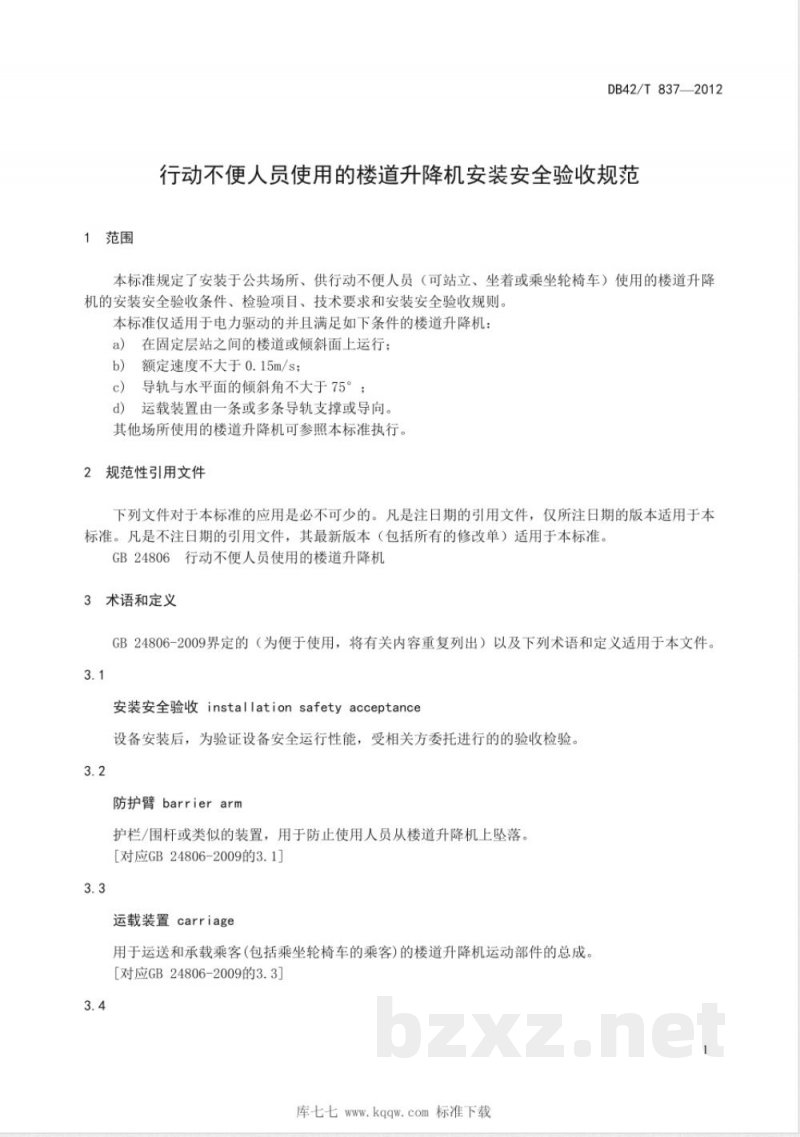

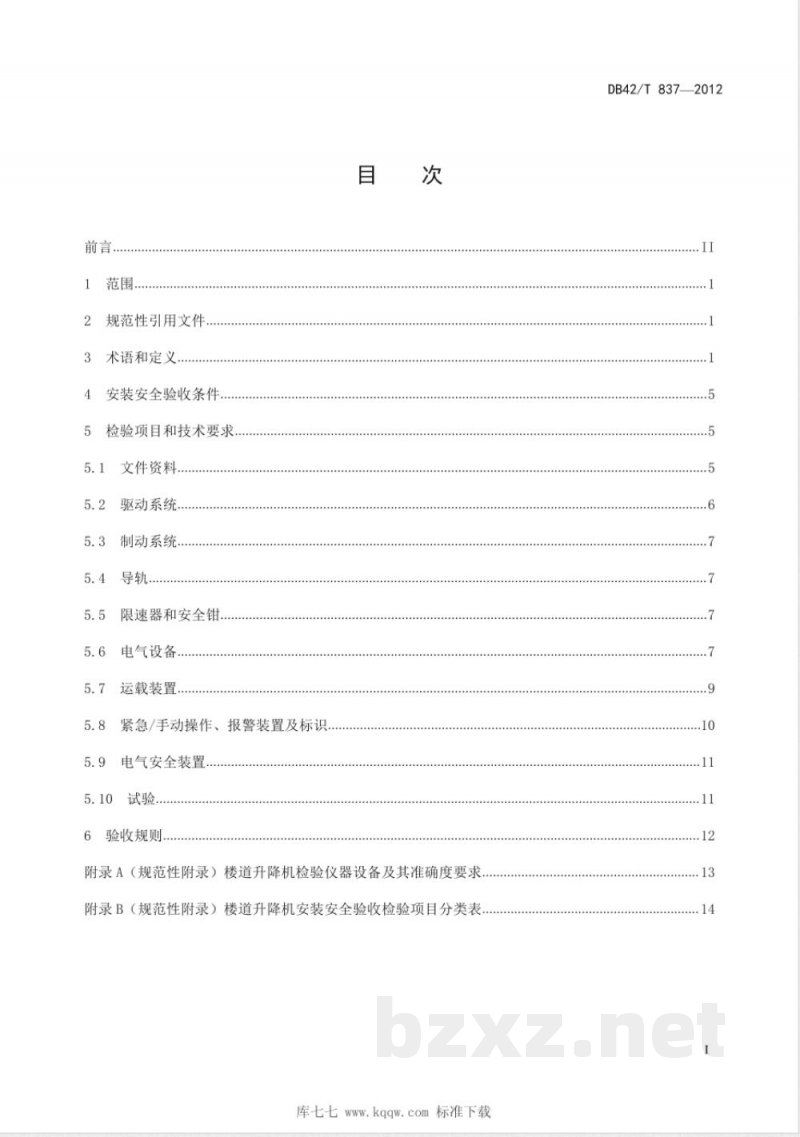

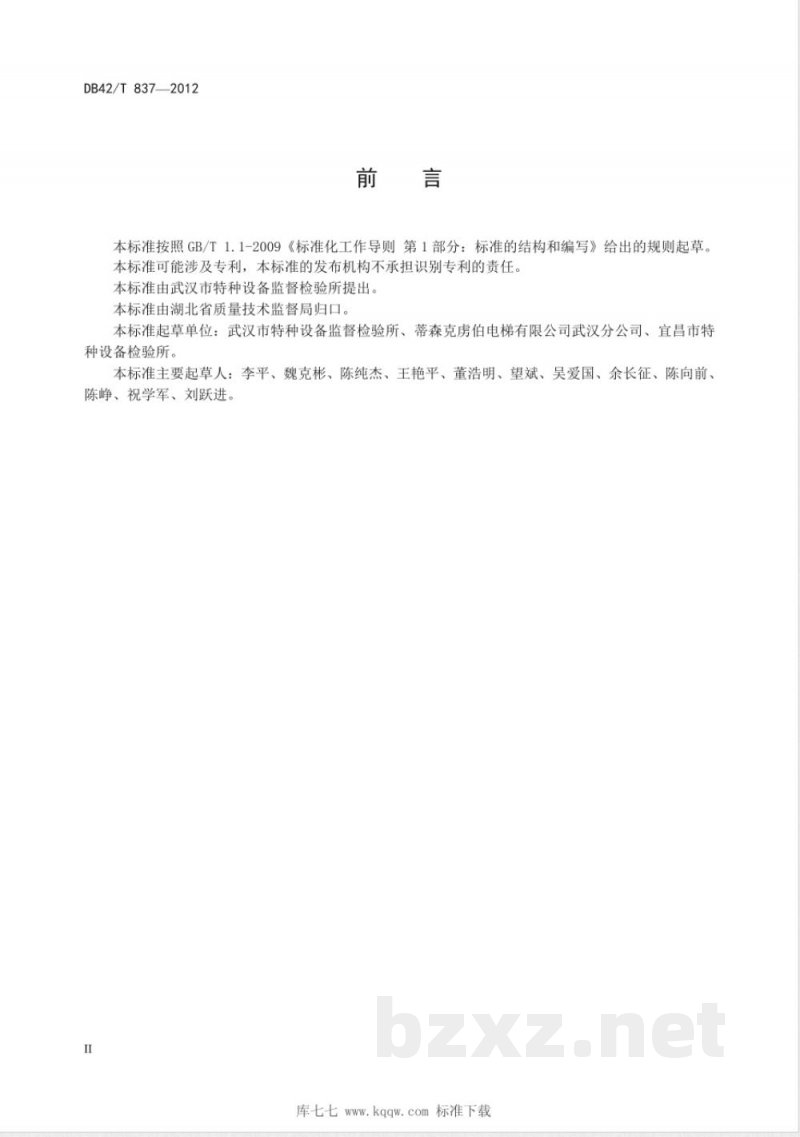

行动不便人员使用的楼道升降机安装安全验收规范 DB42/T 837—2012 前言 本标准按照GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写》起草。本标准可能涉及专利，本标准的发布机构不承担识别专利的责任。标准由武汉市特种设备监督检验所提出，湖北省质量技术监督局归口，起草单位包括武汉市特种设备监督检验所、蒂森克虏伯电梯有限公司武汉分公司和宜昌市特种设备检验所。 1. 范围 本标准规定了安装于公共场所，供行动不便人员（可站立、坐着或乘坐轮椅车）使用的楼道升降机的安装安全验收条件、检验项目、技术要求和验收规则。本标准适用于电力驱动且满足以下条件的楼道升降机： - 在固定层站之间的楼道或倾斜面上运行； - 额定速度不大于0.15 m/s； - 导轨与水平面的倾斜角不大于75°； - 运载装置由一条或多条导轨支撑或导向。 2. 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB24806 行动不便人员使用的楼道升降机 3. 术语和定义 3.1 安装安全验收：设备安装后，为验证设备安全运行性能，由相关方委托进行的验收检验。 3.2 防护臂：护栏或类似装置，用于防止使用人员从楼道升降机上坠落。 3.3 运载装置：用于运送和承载乘客（包括轮椅乘客）的楼道升降机运动部件总成。 3.4 承载螺母：具有内部螺纹的零件，与螺杆共同作用使楼道升降机产生线性运动。 3.5 极限开关：电气安全开关，在运载装置超出正常行程时，机械强制断开电路以确保安全。 3.6 搁脚板：设计有一定强度的平台或支架，供乘客在运载装置运行中或停止时使用。 3.7 导轨：为运载装置提供导向的部件。 3.8 层站：楼道升降机服务的指定平面，供使用人员上下运载装置。 3.9 限速器：当楼道升降机超过预定速度时，限速器会触发安全钳，确保安全停止。 4. 安装安全验收条件 详细列出了楼道升降机在安装时必须满足的各项条件，包括设备结构、操作安全、故障处理能力等。 5. 检验项目和技术要求 5.1 文件资料 5.2 驱动系统 5.3 制动系统 5.4 导轨 5.5 限速器和安全钳 5.6 电气设备 5.7 运载装置 5.8 紧急/手动操作、报警装置及标识 5.9 电气安全装置 5.10 试验 6. 验收规则 详述了楼道升降机的验收方法与标准，确保设备符合安全操作规范。 附录A（规范性附录） 楼道升降机检验仪器设备及其准确度要求。 附录B（规范性附录） 楼道升降机安装安全验收检验项目分类表。
