【劳动和劳动安全行业标准(LD)】 焊工手套

1主题内容与适用范围
中华人民共和国
劳动和劳动安全行业标准
焊工手套
Protective Gloves and Mittens for WeldersLD34.3—-92
本标准规定了在焊接，熔化切制等作业时使用的焊工手套的技术要求，试验方法和检验规则。本标准适用于牛皮革或猪皮革（袖简部份允许使用帆布）制作的焊工手套。引用标准
GB2828
GB2829
GB3916
GB4689. 4
GB4689.13
GB4689.15
GB4694
GB9701
GB12624
分类标记
逐批检查计数抽样程序及抽样表周期检查计数抽样程序及抽样表单根纱线断裂强力和断裂伸长的测定方法皮革一物理性能测试用试片的空气调节皮革一物理性能测试一厚度的测定皮革一抗张强度和神长率的测定皮革一撕裂力的测定
皮革一二氮甲烷萃取物的测定
皮革一氧化骼（Cr:Os）的测定
皮革成品的包装、标志、运输和保管出口皮革劳动保护手套检查规程劳动防护手套通用技术茶件

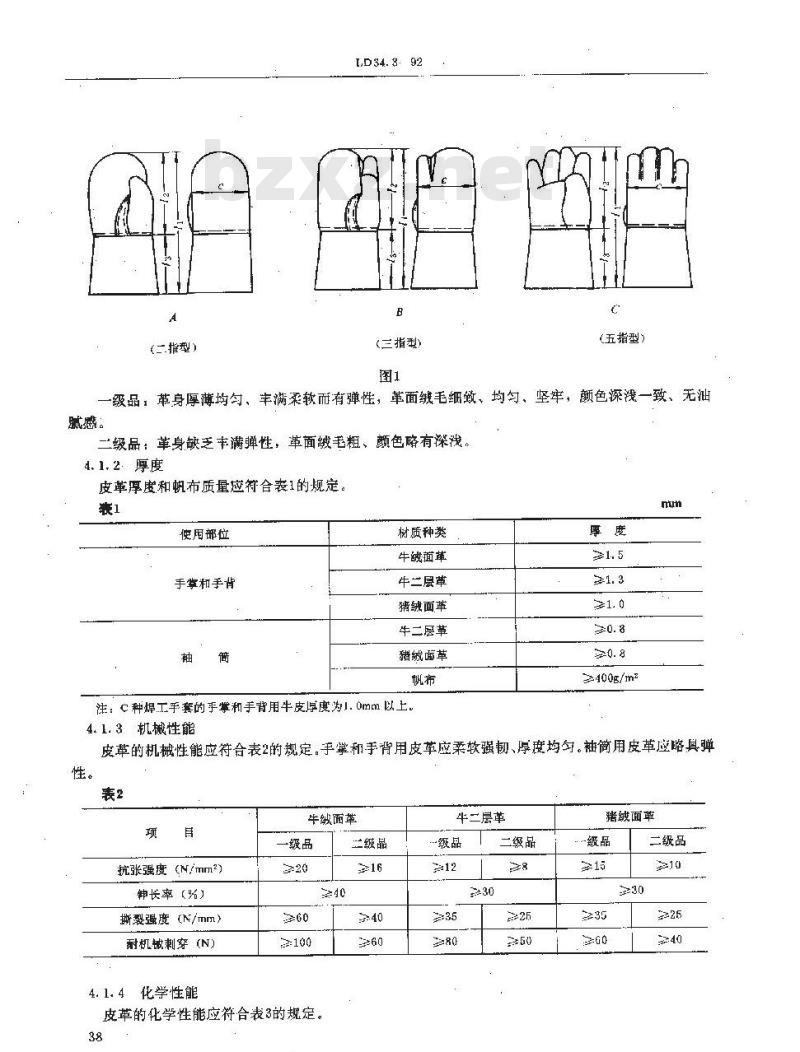

3.1焊工手套按指型不同分为A、B、C三种。如图I所示。3.2
按GB12624第4章的规定，焊工手套的分类标记为：L-HG-。3.3标记示例
质量为二级品的牛二层革制焊工手套：L--hG-n.-2.
4技术要求
4.1原料要求
4.1.1外观
中华人民共和国劳动部1992—04—03发布1892—10—01实施
（二指型）
L,D34.8.92
（三指型）
（五指型）
-级品：革身厚薄均匀、丰满柔软而有弹性，革面绒毛细致、均匀、坚牢，颤色深浅一致、无油腻感。
二级品：革身缺乏丰满蝉性，单面绒毛粗、颜色酪有深浅，4.1.2．厚度
皮革厚度和帆布质量应符合表1的规定，表1
使用部位
手掌和手背
树质种类
牛绒面革
牛二层草
猪绒面革
牛二层草
猪绒面革
注：心种焊工手套的手掌和手背用牛皮厚度为1.omm以上。厚度
≥400g/mz
4.1.3机械性能
皮革的机械性能应符合表2的规定。手掌和手背用皮革应柔软强韧、厚度均句。袖简用皮革应略具弹性。
抗张强度（N/mm2)）
绅长率 （%)
撕强度（N/mm）
耐机械刺穿(N）
化学性能
牛绒而革
一级品

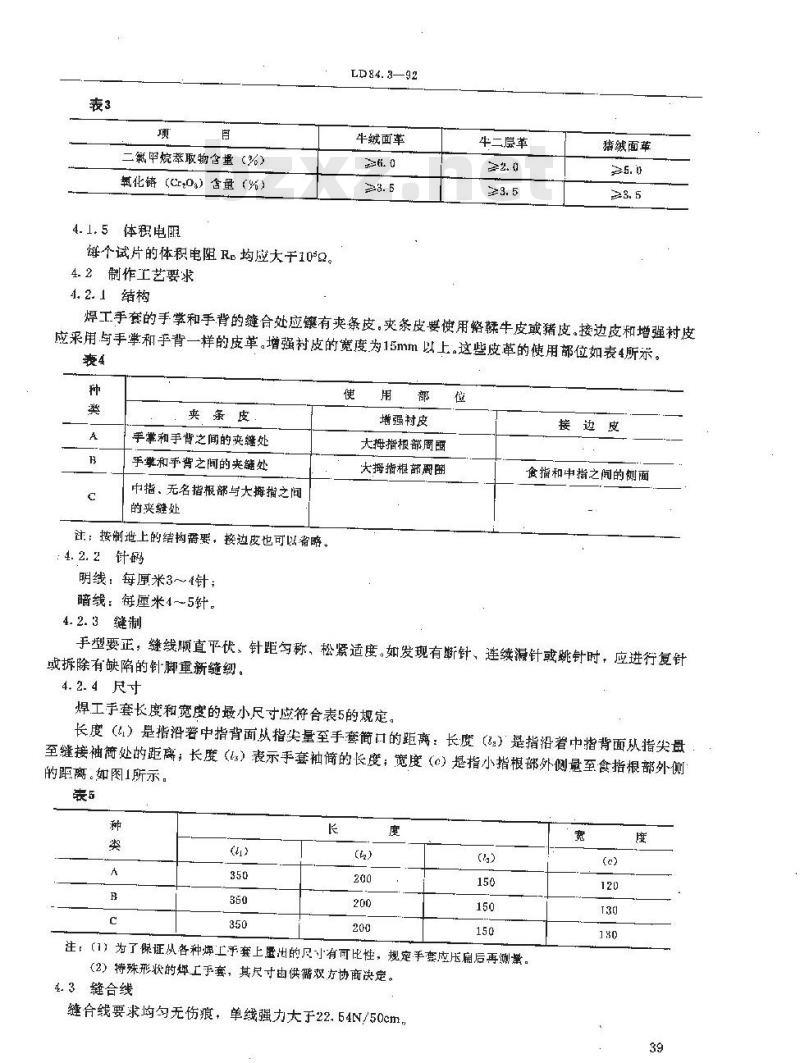

皮革的化学性能应符合表3的规定。38
二级品
牛二层革
二级品
绒面革
二级品
二氟甲烷萃取物含量（%）
氧化铸（Crt0s）含量（%）
4.1.5体积电限
每个试片的体积电阻R均应大于10°2。4.2制作工艺要求
4.2.1结构
LD84.3—92
牛娥面革
牛二岚革
猪绒面革
焊工手套的手掌和手背的缝合处应键有夹条皮，夹条皮要使用骼牛皮或猪皮。接边皮和增强衬皮应采用与手掌和手背一样的皮革。增强衬皮的宽度为15mm以上。这些皮革的使用部位如表4所杀。表4
夹条皮
手掌和手背之间的夹缝处
手掌和手背之间的夹链处
中指。无名指根部与大拇指之间的夹缝处
注；按制遭上的结构需要，接边皮也可以省略、：4.2.2针码
明线：每厘米3~4针；
暗线：饿厘米4~5针。
4.2.3缝制
增强衬皮
大拇指根部周
大拇指根部周围
接边皮
食指和中指之间的侧面
手型要正，缝线顺直平伏，针距匀称，松紧适度。如发现有断针、连续漏针或跳针时，应进行复针或拆除有缺陷的针脚重新缝纫。4.2.4尺寸
焊工手套长度和宽度的最小尺寸应符合表5的规定。长度（）是指沿署中指背面从指尖量至手套简口的距离：长度（）是指沿着中指背面从指尖母至缝接袖简处的距离：长度（1）表示手套袖简的长度：宽度（0）是指小指根部外侧最至食指根部外侧的距离。如图1所示。
注：（1）为了保证从各种烯工手套上函出的尺寸有可比性，规定手套应压扇后再测量。
（2）持殊形状的焊工手套，其尺寸由供循双方协商决定。4.3缝合线
缝合线要求均勾无伤痕，单线强力大于22.54N/50cm，宽

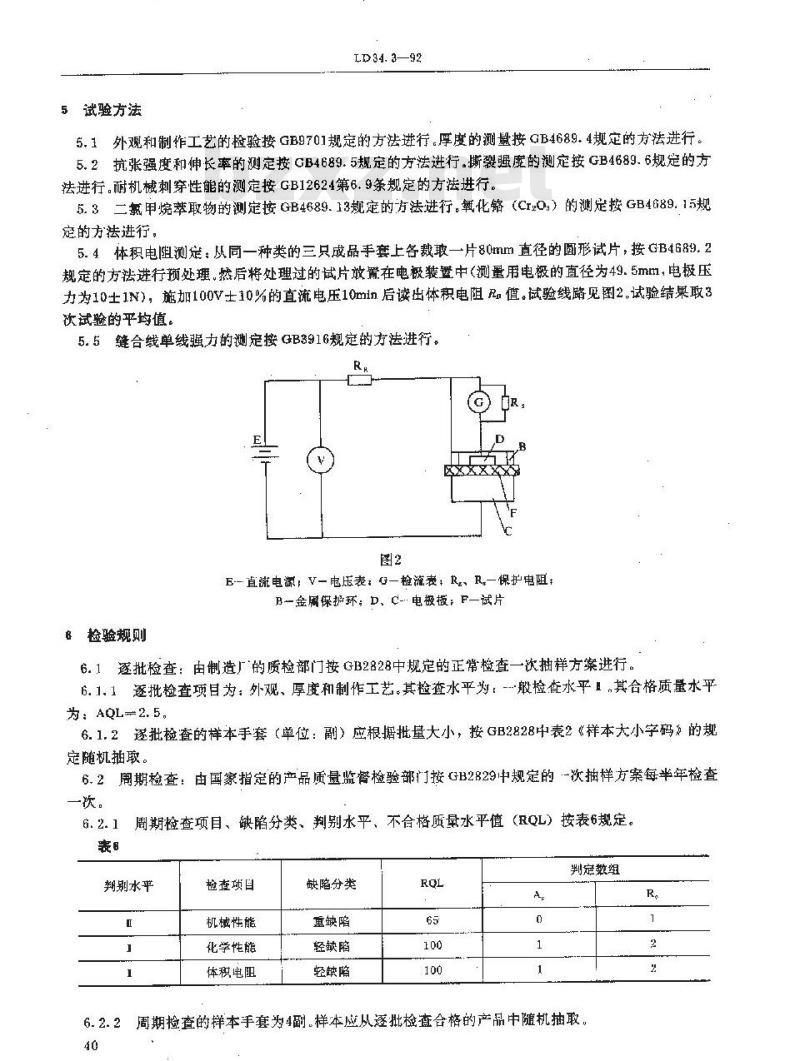

5试验方法
LD34. 392
5.1外观和制作工艺的检验接GB9701规定的方法进行.厚度的测邀接GB4689.4规定的方法进行。5.2抗张强度和伸长率的测定接GB4689.5规定的方法进行撕裂强度的测定按GB4689.6规定的方法进行。耐机械刺穿性能的测定按GB12624第6.9条规定的方法进行。5.3二氯甲烷萃取物的测定按GB4689.13规定的方法进行氧化铬（CrzO.）的测定按GB4689.15规定的方法进行。
5.4体积电阻测定：从同一种类的三只成品手套上各裁取一片80mm直径的圆形试片，按接GB4689.2规定的方法进行预处理.然后将处理过的试片放置在电极装暨中（测量用电极的直径为49.5mm，电极压力为10土1N），施加100V士10%的直流电压10mln后读出体积电阻R值。试验线路见图2.试验结果取3次试验的平均值。
5.5缝合线单线强力的测定按GB3916规定的方法进行。R
E-直流电源：V-电压表：G一检流表：R、R一保护电阻：B一金属保护环：D、C-电极板；F一试片6检验规则
6.1逐批检查：由制造厂的质检部门按GB2828中规定的正常检查一次抽样方案进行。6.1.1逐批检查项目为，外观、厚度和制作工艺。基检套水平为：-…般检弯水平1其合格质量水平为：AQL=2. 5,
6.1.2逐批检查的样本手套（单位：副）应根据批量大小，按GB2828中表2《样本大小字码》的规定随机抽取。
6.2周期检查：由国家指定的产品质量监督检验部门按GB2829中规定的-次抽样方案每半年检查一次。免费标准下载网bzxz
周期检查项目、缺陷分类、判别水平、不合格质量水平值（RQL）按表6规定。6. 2. 1
判别水平
检查项目
机械性能
化学性能
体积电阻
缺陷分类
重缺陷
轻缺陷
轻缺陷
判定数组

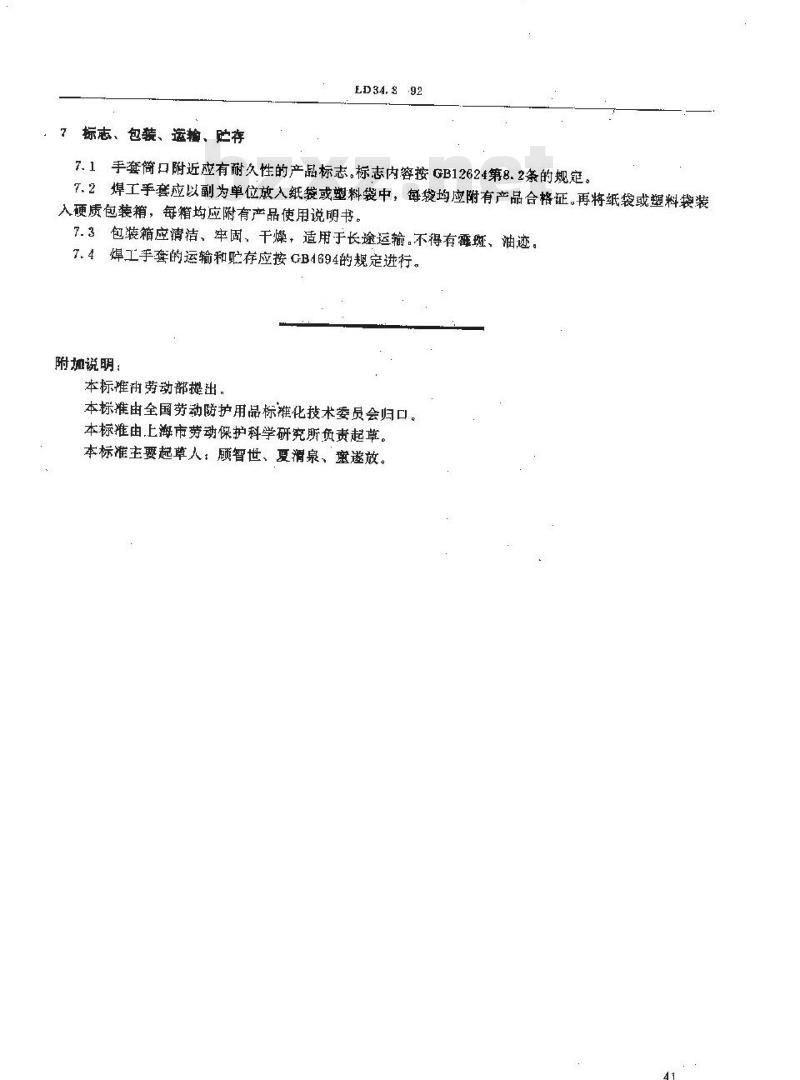

周期检查的样本手套为4副。样本应从逐批检查合格的产品中随机抽取，7标志、包装、运输、贮存
ED34,$92
7.1手套简口附近应有耐久性的产品标志。标志内容按GB12624第8.2条的规定。7.2焊工手套应以副为单位放入纸袋或塑料袋中，每袋均应附有产品合格证再将纸袋或塑料袋装入硬质包装箱，每箱均应附有产品使用说明书。7.3包装箱应清洁、牢固、干燥，适用于长途运输。不得有霉斑、油迹。7.4焊工手套的运输和贮存应按GB1694的规定进行。附加说明：
本标雄再劳动部提出，
本标准由全国劳动防护用品标摊化技术委员会归口。本标准由,上海市劳动保护科学研究所负责起草。本标准主要起草人，顾智世、夏滑泉，案遂放。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
