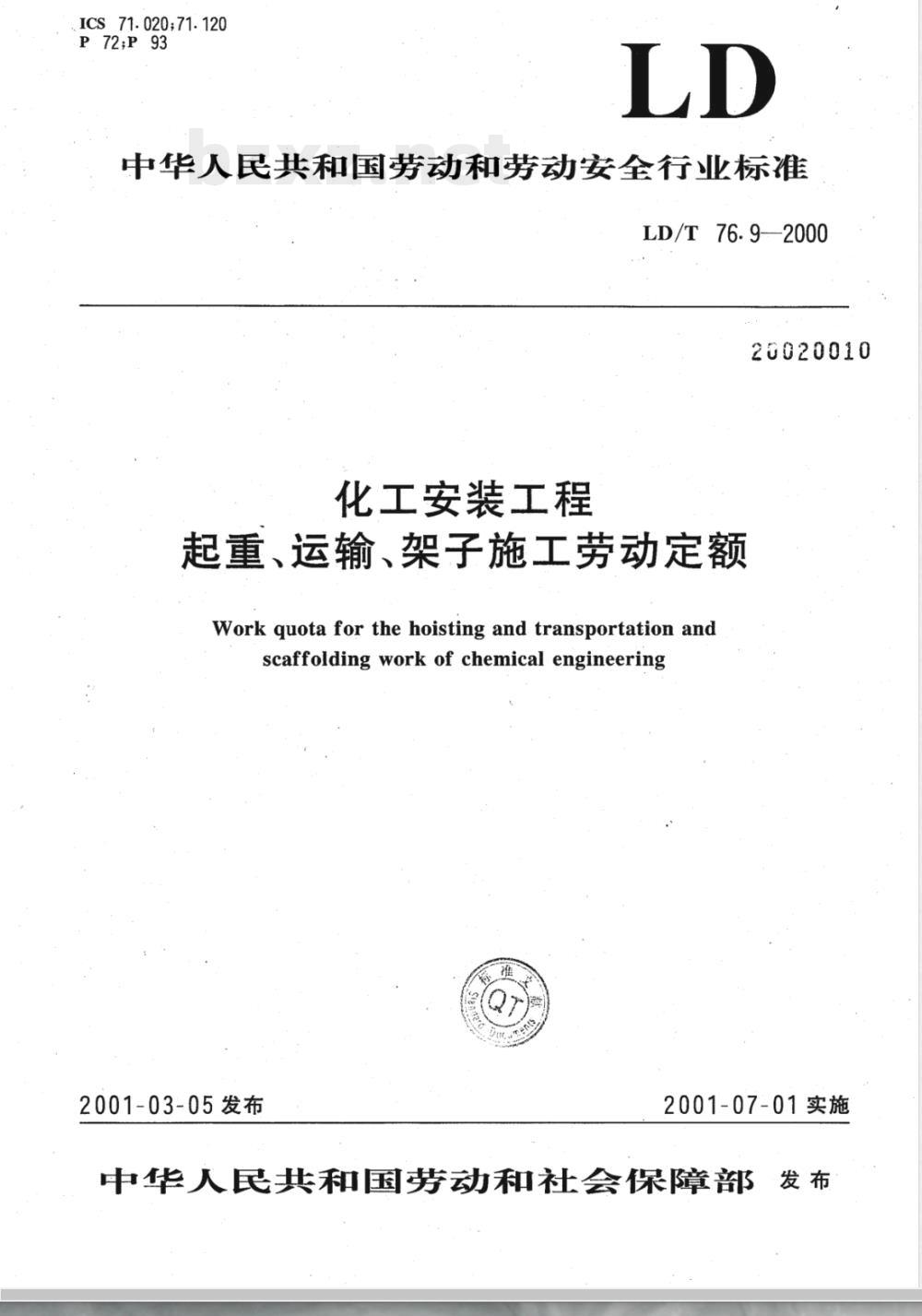

【劳动和劳动安全行业标准(LD)】 化工安装工程起重、运输、架子施工劳动定额

ICS71.020；71.120
P72;P93
中华人民共和国劳动和劳动安全行业标准LD/T76.9—2000
20020010
化工安装工程
起重、运输、架子施工劳动定额Work quota for the hoisting and transportation andscaffolding work of chemical engineering2001-03-05发布
2001-07-01实施
中华人民共和国劳动和社会保障部发布

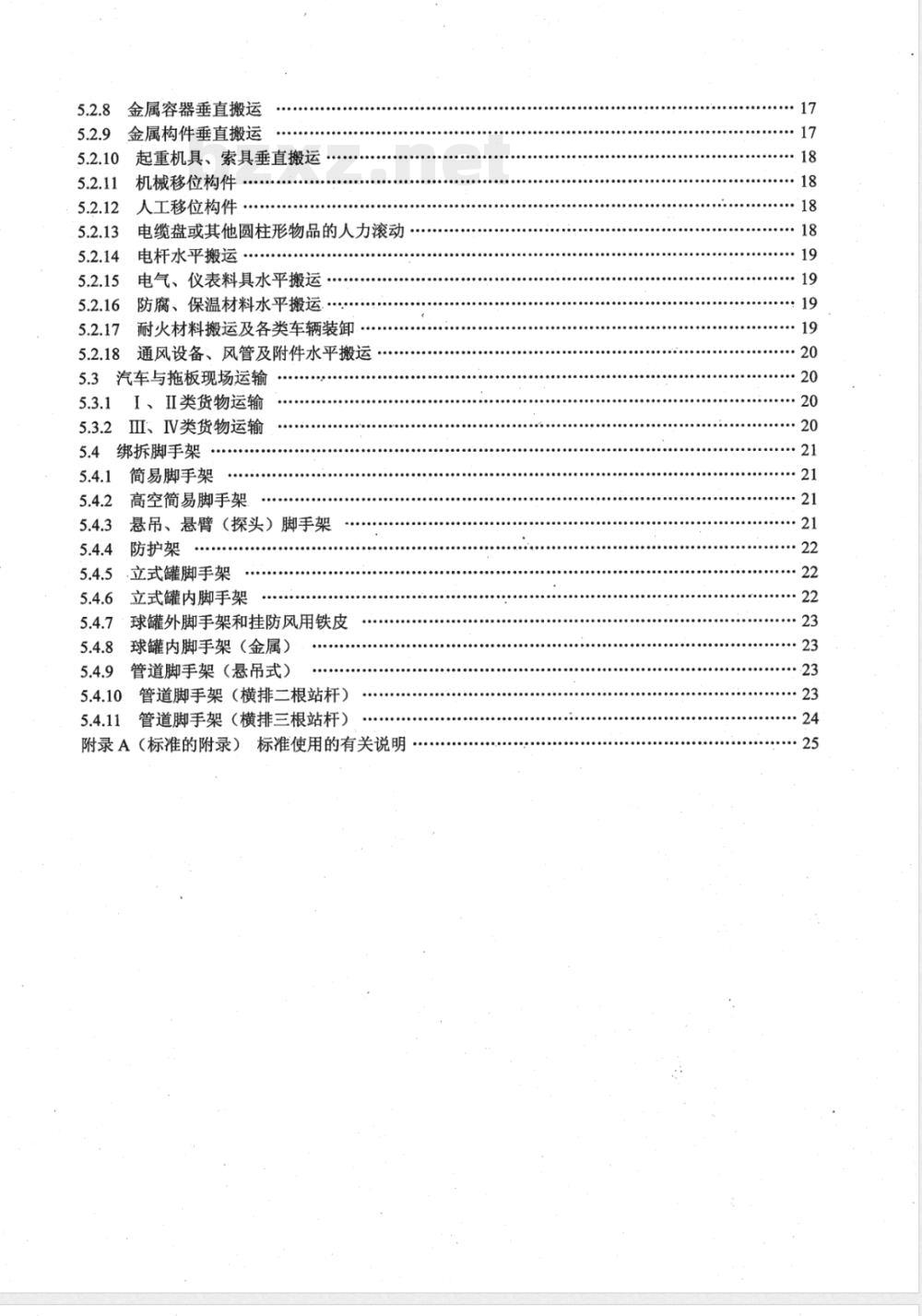

5.2.8金属容器垂直搬运
5.2.9金属构件垂直搬运
起重机具、索具垂直搬运
机械移位构件
人工移位构件
电缆盘或其他圆柱形物品的人力滚动电杆水平搬运·
电气、仪表料具水平搬运
防腐、保温材料水平搬运
耐火材料搬运及各类车辆装卸
通风设备、风管及附件水平搬运.
5.3汽车与拖板现场运输
、I类货物运输
ⅢI、IV类货物运输
5.4绑拆脚手架
简易脚手架
高空简易脚手架
悬吊、悬臂（探头）脚手架
防护架
立式罐脚手架
立式罐内脚手架
球罐外脚手架和挂防风用铁皮
球罐内脚手架（金属）
管道脚手架（悬吊式）
管道脚手架（横排二根站杆）
管道脚手架（横排三根站杆）
附录A（标准的附录）标准使用的有关说明8

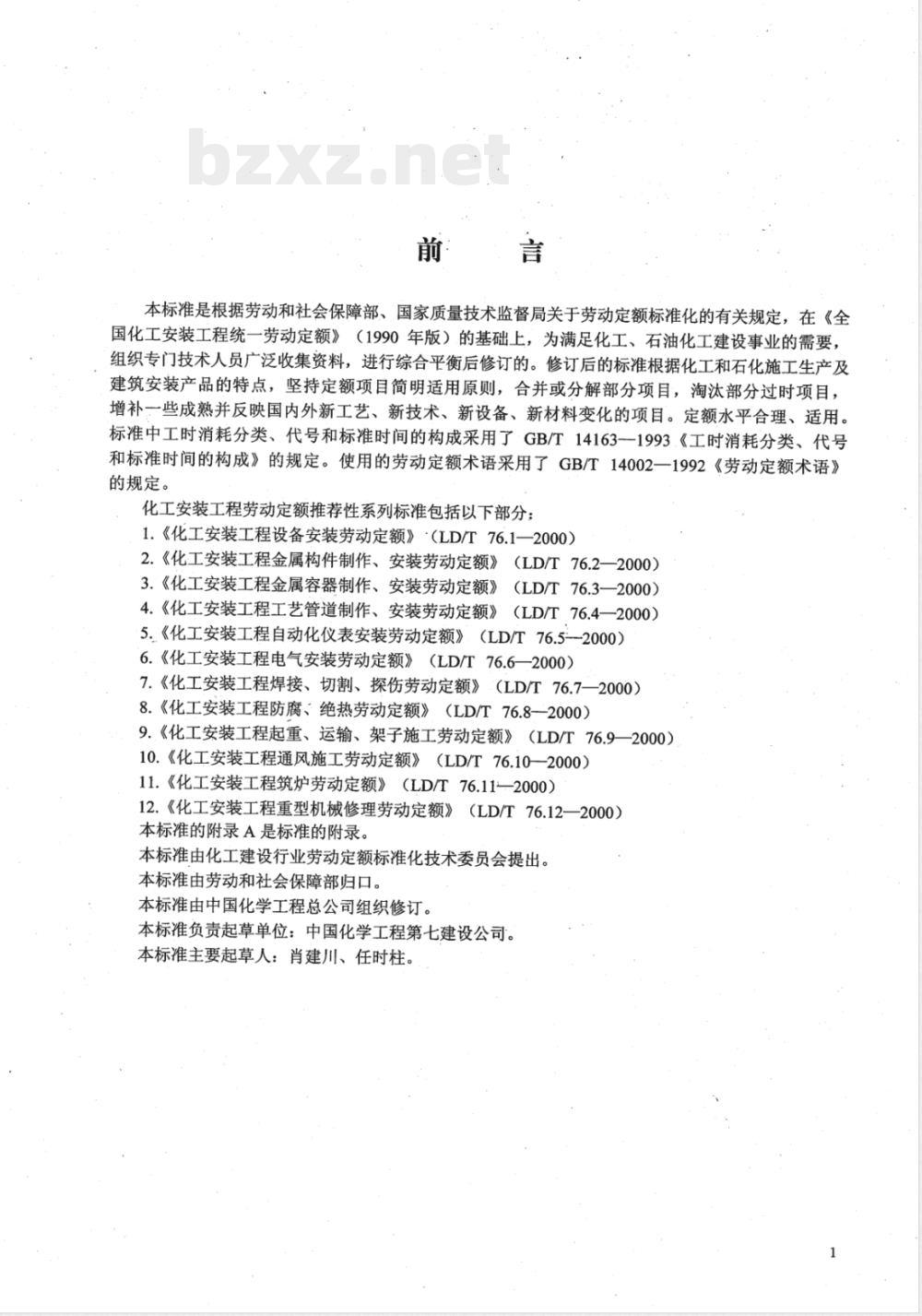

本标准是根据劳动和社会保障部、国家质量技术监督局关于劳动定额标准化的有关规定，在《全国化工安装工程统一劳动定额》（1990年版）的基础上，为满足化工、石油化工建设事业的需要，组织专门技术人员广泛收集资料，进行综合平衡后修订的。修订后的标准根据化工和石化施工生产及建筑安装产品的特点，坚持定额项目简明适用原则，合并或分解部分项目，淘汰部分过时项目，增补一些成熟并反映国内外新工艺、新技术、新设备、新材料变化的项目。定额水平合理、适用。标准中工时消耗分类、代号和标准时间的构成采用了GB/T14163-—1993《工时消耗分类、代号和标准时间的构成》的规定。使用的劳动定额术语采用了GB/T14002一1992《劳动定额术语》的规定。
化工安装工程劳动定额推荐性系列标准包括以下部分：1.《化工安装工程设备安装劳动定额》（LD/T76.1—2000）2.《化工安装工程金属构件制作、安装劳动定额》（LD/T76.2—2000）3.《化工安装工程金属容器制作、安装劳动定额》（LD/T76.3—2000）4.《化工安装工程工艺管道制作、安装劳动定额》（LD/T76.4—2000）5.《化工安装工程自动化仪表安装劳动定额》（LD/T76.5—2000）6.《化工安装工程电气安装劳动定额》（LD/T76.6—2000）7.《化工安装工程焊接、切割、探伤劳动定额》（LD/T76.7—2000）8.《化工安装工程防腐、绝热劳动定额》（LD/T76.8—2000）9.《化工安装工程起重、运输、架子施工劳动定额》（LD/T76.9—2000）10.《化工安装工程通风施工劳动定额》（LD/T76.10—2000）11.《化工安装工程筑炉劳动定额》（LD/T76.11—2000）12.《化工安装工程重型机械修理劳动定额》（LD/T76.12—2000）本标准的附录A是标准的附录。
本标准由化工建设行业劳动定额标准化技术委员会提出。本标准由劳动和社会保障部归口。本标准由中国化学工程总公司组织修订。本标准负责起草单位：中国化学工程第七建设公司。本标准主要起草人：肖建川、任时柱。中华人民共和国劳动和劳动安全行业标准化工安装工程

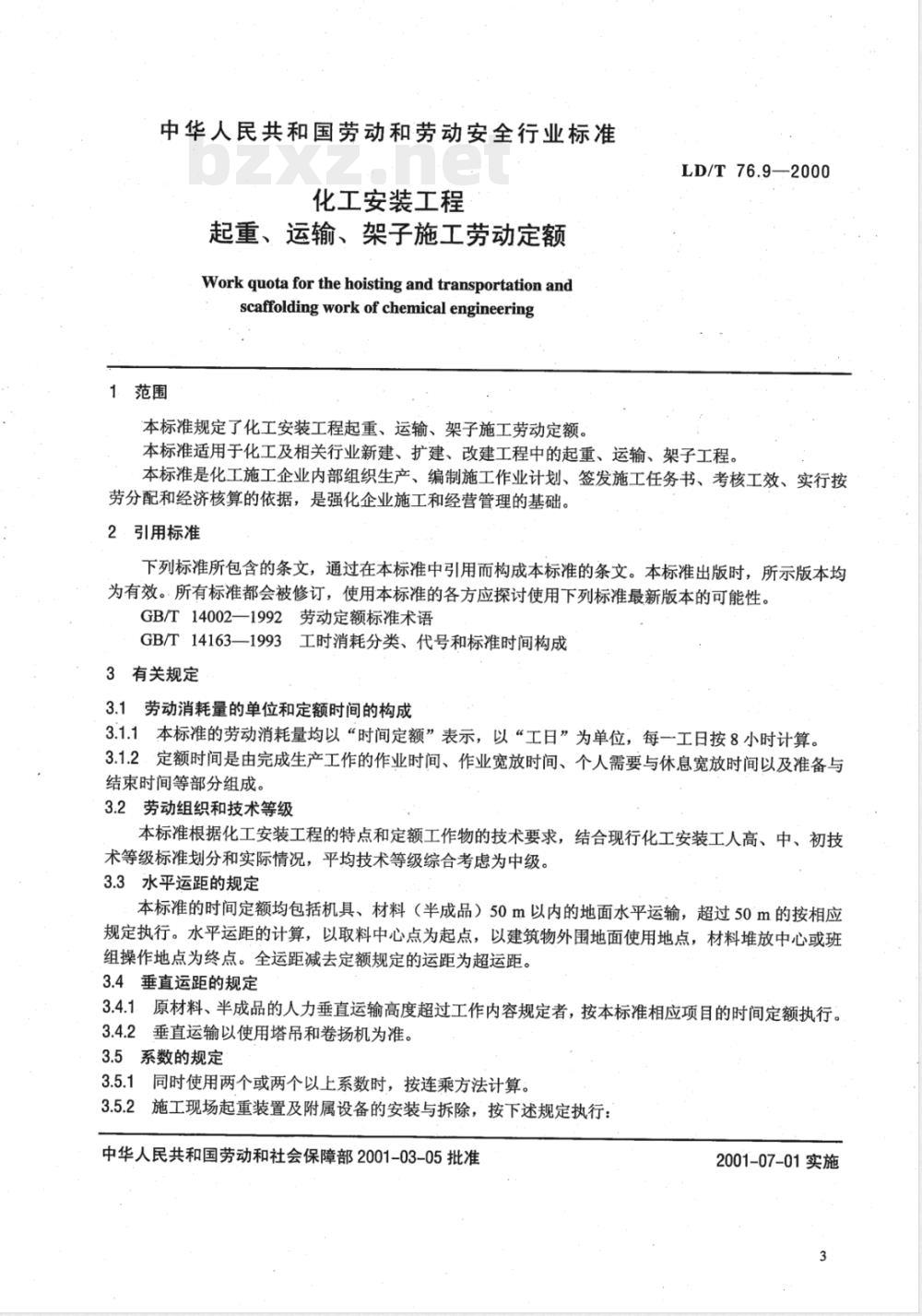

起重、运输、架子施工劳动定额Work quota for the hoisting and transportation andscaffolding work of chemical engineering1范围
本标准规定了化工安装工程起重、运输、架子施工劳动定额。LD/T76.9—2000
本标准适用于化工及相关行业新建、扩建、改建工程中的起重、运输、架子工程。本标准是化工施工企业内部组织生产、编制施工作业计划、签发施工任务书、考核工效、实行按劳分配和经济核算的依据，是强化企业施工和经营管理的基础。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T14002—1992劳动定额标准术语GB/T14163—1993工时消耗分类、代号和标准时间构成3有关规定
3.1劳动消耗量的单位和定额时间的构成3.1.1本标准的劳动消耗量均以“时间定额”表示，以“工日”为单位，每一工日按8小时计算。3.1.2定额时间是由完成生产工作的作业时间、作业宽放时间、个人需要与休息宽放时间以及准备与结束时间等部分组成。
3.2劳动组织和技术等级
本标准根据化工安装工程的特点和定额工作物的技术要求，结合现行化工安装工人高、中、初技术等级标准划分和实际情况，平均技术等级综合考虑为中级。3.3水平运距的规定
本标准的时间定额均包括机具、材料（半成品）50m以内的地面水平运输，超过50m的按相应规定执行。水平运距的计算，以取料中心点为起点，以建筑物外围地面使用地点，材料堆放中心或班组操作地点为终点。全运距减去定额规定的运距为超运距。3.4垂直运距的规定
3.4.1原材料、半成品的人力垂直运输高度超过工作内容规定者，按本标准相应项目的时间定额执行。3.4.2垂直运输以使用塔吊和卷扬机为准。3.5系数的规定
3.5.1同时使用两个或两个以上系数时，按连乘方法计算。3.5.2施工现场起重装置及附属设备的安装与拆除，按下述规定执行：中华人民共和国劳动和社会保障部2001-03-05批准2001-07-01实施
LD/T76.9—2000
a）除另有说明外，凡采用吊车配合施工时，其时间定额均乘以系数0.6。b）坑式（埋入式）地锚在挖设过程中，如遇高水位、流沙等情况，应另行处理。如在沙地挖坑，需对沙基进行加固时，其时间定额均乘以系数1.15。地锚需浇注混凝土时，浇注混凝土的时间定额参照相应的土建定额。
c）榄杆竖立和拆除如利用建筑物或固定物时，其时间定额乘以系数0.7。d）当在同一地点安装两台榄杆时，第二台安装与拆除的时间定额乘以系数0.7。e）吊车臂杆如用人力装拆时，其时间定额乘以系数2，臂杆连接点以插销为准，如用螺栓连接时，其时间定额乘以系数1.4，换背绳时另行处理。3.5.3汽车与拖板现场运输系数的规定：a）汽车与拖板运输以起重机械配合为主,人力装卸时,则装卸的时间定额I、IⅡI类货物乘以系数2.5；II、IV类货物乘以系数2。b）如配备一台汽车吊随车运输装卸时，其时间定额乘以系数0.9。c）运输货物（构件）的分类和装载系数见表1。表1货物分类和装载系数表
代表性物资名称
各种设备、容器、金属构件
卷扬机及500kg以外的起重工具、电杆、脚手架、枕木各种钢材、防腐保温材料、耐火材料各种传动设备、机电、仪表通风设备及部件、管件计量单位
装载系数
3.5.4各种设备、构件、材料、起重机具、索具及其他半成品构件的水平、垂直搬运系数的规定：a)10t以上40t以下的设备，每拐一个弯道其时间定额乘以系数1.2。40t以上80t以下的设备，每拐一个弯道其时间定额乘以系数1.3。80t以上的设备，每拐一个弯道其时间定额乘以系数1.4。10t以下的设备不执行搬运定额。b）道路坡度超过10°时，其时间定额乘以系数1.1，搬运时使用拖拉机，按双轮平车搬运的时间定额乘以系数0.5。
c）电动卷扬机牵引水平运输项目，以滚动为准，如采用滑运，其时间定额乘以系数0.9。d滚运、滑运以单排为准，采用双排时，其时间定额乘以系数1.4。e）滚运、滑运以电动卷扬机牵引为准，如用手动卷扬机时，其时间定额应乘以系数2。如用推土机、拖拉机等机动车辆牵引时，其时间定额乘以系数0.7。f)凡在600kg以内人抬、肩扛时，其时间定额乘以系数2。g）双轮平车搬运如采用吊车配合装卸时，其时间定额乘以系数0.7。用其他起重机械装卸时，其时间定额乘以系数0.85。
h）垂直搬运只限于施工现场二次搬运，不适用于一次吊装就位。垂直搬运如采用吊车配合时，按电动卷扬机牵引的时间定额乘以系数0.5。i）塑料风管及附件的水平超运距搬运，按5.2.18的相应时间定额乘以系数1.4。3.5.5零星脚手架、高空和地面简易脚手架及罐类、管道、防腐保温等脚手架的绑扎与拆除系数的规定：
凡在同一场地绑拆架子，一次工程量以根为计量单位超过50根、以米为计量单位超过50m、以座（台）为计量单位超过两座（台），其超过部分的时间定额乘以系数0.7。3.6其他规定
3.6.1定额项目中，凡注明“以内”者，均包括本身在内，“以外”者，均不包括本身在内。3.6.2施工现场，拖拉绳经过高压线需搭设防护架子时，其搭设与拆除防护架子用工按5.4.4的相应项目执行。
3.6.3汽车与托板运输的其他规定：LD/T76.9—2000
a）调车公里指由停车场(或出车地点)至装车地点及最后返回停车场(或出车地点)的行车公里数。b）调车公里以15km为准，超过15km另行处理。c）实际使用车种、吨位与定额所列车种、吨位不同时，其时间定额可按吨位换算。d）汽车运输以每车一名司机为准。e）超宽、超长、超高的货物运输另行处理。3.6.4各种设备、构件、材料、起重机具、索具及其他半成品构件的水平、垂直搬运的其他规定：a）水平搬运的距离以增减10m为单位者，不足5m不计。满5m不满10m，按10m计。以50m为单位者，不足25m不计，满25m不足50m，按50m计。b）清理平整搬运道路时，其局部凸凹的不平度只限在360mm以内，回填物总量不超过5m为限。超出此限时，按道路加固修筑另行处理。c）机械移动构件、人力移动构件只限于施工现场预制厂使用。d）马车搬运不执行本定额。
3.6.5零星脚手架、高空和地面简易脚手架及罐类、管道、防腐保温等脚手架的绑扎与拆除的其他规定：
a）金属架子以根为计量单位者，每根长度为6m不足6m应折算），跳板（不分材质)每块算一根。b）绑扎材料金属架子以钢管扣件为准。c)绑扎高度以地面至最高一层(步)为准，包括最高一层(步)及以下各层在内。d）绑扎包括铺跳板、翻跳板，每十块增加0.2工日。e）水平运距超过50m时，按5.2.6的相应项目执行。4工作内容
4.1本标准的工作内容
a）熟悉施工图纸、技术措施交底、检查安全措施、布置工作场地、领退料具、工序作业、工序交接、班组自检互检、配合技术检查、施工机具维护保养及一般故障排除、工作日终了时或操作完毕后的场地清理等。
b）施工现场起重装置及其附属设备的安装与拆除：卷扬机安装时，定地点、场内运输、安装找正、拴钢丝绳、固定等过程。拆除时，拆除卷扬机、钢丝绳、枕木等并放置到指定地点。卷扬机小房搭设时的挖坑、埋杆、绑十字盖、立柱、绑檬子、装防雨、防风砂设施等全部操作过程，以及上述项目的拆除、填坑、材料堆放到指定地点。各种榄杆安装时的定地点、平整场地、垫枕木、安底座、组装连接、拴拖拉绳、穿引滑车组、设置辅助工具、竖立杆、找正固定、试吊检查等全部操作过程，以及使用结束后的全部拆除工作及放置到指定地点。
架空索道安装时的架设载重钢丝绳、挂载重滑车和牵引滑车、以及检查试吊等全部操作过程，以及拆除时的拆除滑车、抽出钢丝绳并盘卷好放置到指定地点。自行式起重机臂杆安装与拆除时的将臂杆放平、分解、拆除，用枕木垫平稳，接长、装配整理钢丝绳、装好配重至可使用状态等全部操作过程。地锚埋设时的定地点、放线、挖坑、设锚、拴地锚绳、回填夯实、试拉等全部操作过程，以及拆除、回收地锚材料，放置到指定地点。c）施工现场的各种设备、构件、材料、起重机具、索具、及其他半成品物件的水平、垂直搬运，除另有说明外，均包括以下工作内容：5
LD/T76.9—2000
电动卷扬机水平搬运时，搬运机索具的准备、清理场地（包括铺路）、场内运输、牵运到指定地点、搬运所用工器具拆除等全部操作过程。双轮车水平搬运时，平车准备、清理道路、搭拆跳板、人力装卸、运到指定地点分类堆放等全部操作过程。
上、下排时，机具准备、上排封车、场内水平搬运、下排等全部操作过程。垂直搬运时，机具准备、起吊前15m以内水平移动、设备物件的绑拆、起吊工器具的拆除回收等全部操作过程。
d）汽车与拖板运输包括货物装卸、往返行驶、行驶途中小故障的排除、例行保养、加油、加水、办理货物领交手续及道口等车等全过程。e）脚手架的搭设与拆除包括平整地面、挖坑、埋杆、绑扎或装扣件、立杆、拉杆、横杆、十字杆、铺跳板、现场机具材料水平及垂直搬运、架子拆除后的材料分类整理并堆放到50m以内的指定地点等全部操作过程。
4.3本标准不包括的工作内容
a）各种行走机械配合的履带吊车、汽车吊车、桥式吊车、塔吊、铲车、叉车、汽车司机等用工。b）电动卷扬机的电气线路敷设及电气设备的安装与拆除。c)安装运输过程中建筑物的拆除、障碍物的清除。d)大型榄杆的基础加固。
e）专用起重、运输工器具的加工制作。f）起重机具、索具出库前的检查、维修。g）起重装置附属设备出库前的检查、维修。h)施工过程中的测量、检查、维修。i）与施工现场起重装置及附属设备的安装与拆除有关的工作。i）临时道路的修筑、道路桥梁的加固、临时栈桥的搭拆。5时间定额
5.1起重装置工程
5.1.1人力拆开卷盘上钢丝绳
工作内容：包括拉开放劲、检查、扎头、切割、整理成盘成卷扎紧等全过程。人力拆开卷盘上钢丝绳时间定额，应符合表2的规定。表2人力拆开卷盘上钢丝绳时间定额项
每次拆
开长度
(m，以内）
钢丝绳
直径（mm，以内）
1如不带木盘拆开包装及封绳时，其时间定额乘以系数1.2。2从卷盘上直接向卷扬机上缠钢丝绳时，其时间定额乘以系数0.5。52
工日/100m
钢丝绳插扣与连接
LD/T76.9-—2000
工作内容：包括切断、扎头、插扣或连接，并调整均匀等全过程。钢丝绳插扣与连接时间定额，
应符合表3的规定。
钢丝绳插扣与连接时间定额
工日/插（接）1个绳扣（头）
径（mm，
以内）
注：如直径32mm以上的钢丝绳采用绳卡结扣时，其时间定额乘以系数0.3。
电动卷扬机安装与拆除
电动卷扬机安装与拆除时间定额，表4
应符合表4的规定。
电动卷扬机安装与拆除时间定额卷扬
重（t，以内）
注：如不搬运卷扬机而只用钢丝绳固定时，其时间定额乘以系数0.5。5.1.4
卷扬机小房搭设与拆除
卷扬机小房搭设与拆除时间定额，应符合表5的规定。表5卷扬机小房搭设与拆除时间定额项
小房占地面积（m，以内）
工日/台
工日/座
1本定额以用席子、木板、石棉瓦和油毡搭设为准，如用蓬布搭设时，其时间定额乘以系数0.6。2搭设有顶无墙的卷扬机棚时，其时间定额乘以系数0.7。打拔地锚桩
打拔地锚桩时间定额，
应符合表6的规定。
表6打拔地锚桩时间定额
桩长度
(m，以内）
钢管直径、圆木梢径、型钢大边尺寸（mm，以内）50
工日/根
5.1.6埋入式地锚挖埋与拆除
埋入式地锚挖埋与拆除时间定额，表7
一类土
(松土)
二类土
（普通土）
三类土
(坚土)
1本定额包括锚桩制作。
LD/T76.9-2000
应符合表7的规定。
埋入式地锚挖埋与拆除时间定额每个拖拉坑实际挖土量（m，以内）10
工日/个
2错桩拆除后不回填者，其时间定额乘以系数0.7。如用机械挖坑者，则挖埋的时间定额乘以系数0.6。积木式地锚（地面地锚）安装与拆除5.1.7
积木式地锚（地面地锚）安装与拆除时间定额，应符合表8的规定。
表8积木式地锚9
（地面地锚）安装与拆除时间定额项
机械化
重（t，以内）
注：地锚总重指地锚自重加压物重量（此处“重量”其实质为“质量”，以下同）。5.1.8
管式榄杆安装与拆除
应符合表9的规定。
管式杆安装与拆除时间定额，
钢管外径
（mm，以内）
管式榄杆安装与拆除时间定额
电动卷扬机
工日/个
工日/台
手动卷扬机
1拖拉绳以八根为准。
2本定额操作高度以5m为准，超过5m时，每增加5m，其时间定额乘以系数1.15。拆除
5.1.9格构（半箱）式稳杆安装与拆除LD/T76.9—2000
格构（半箱）式榄杆安装与拆除时间定额，应符合表10的规定。
表10格构（半箱）式杆安装与拆除时间定额项
本定额以电动卷扬机施工为准。2拖拉绳以八根为准
管式人字稳杆安装与拆除
度（m，
管式人字稳杆安装与拆除时间定额，应符合表11的规定。表11
本定额操作高度以5m为准，
以内）
管式人字榄杆安装与拆除时间定额字檐杆高度（m，以内）
超过5m时，
径（mm，
以内）
其时间定额乘以系数1.15，
拖拉绳以四根为准。
工日/台
工日/台
LD/T76.9—2000
格构（半箱）式人字杆安装与拆除格构（半箱）式人字榄杆安装与拆除时间定额，）应符合表12的规定。
表12格构（半箱）式人字榄杆安装与拆除时间定额项
注：本定额以电动卷扬机施工为准，拖拉绳以四根为准。5.1.12
钢管三脚杆安装与拆除
度（m，以内）
钢管三脚榄杆安装与拆除时间定额，应符合表13的规定。表13
钢管三脚杆安装与拆除时间定额钢管三脚榄杆高度（m，以内）
径（mm，以内）
三脚榄杆以现场绑扎组装为准，如有事先预制好的定型三脚抱杆时，天不执行本定额。
2本定额操作高度以5m为准，超过5m时，其时间定额乘以系数1.15。工日/台
工日/台
