【公共安全行业标准(GA)】 消防隔热服性能要求及试验方法

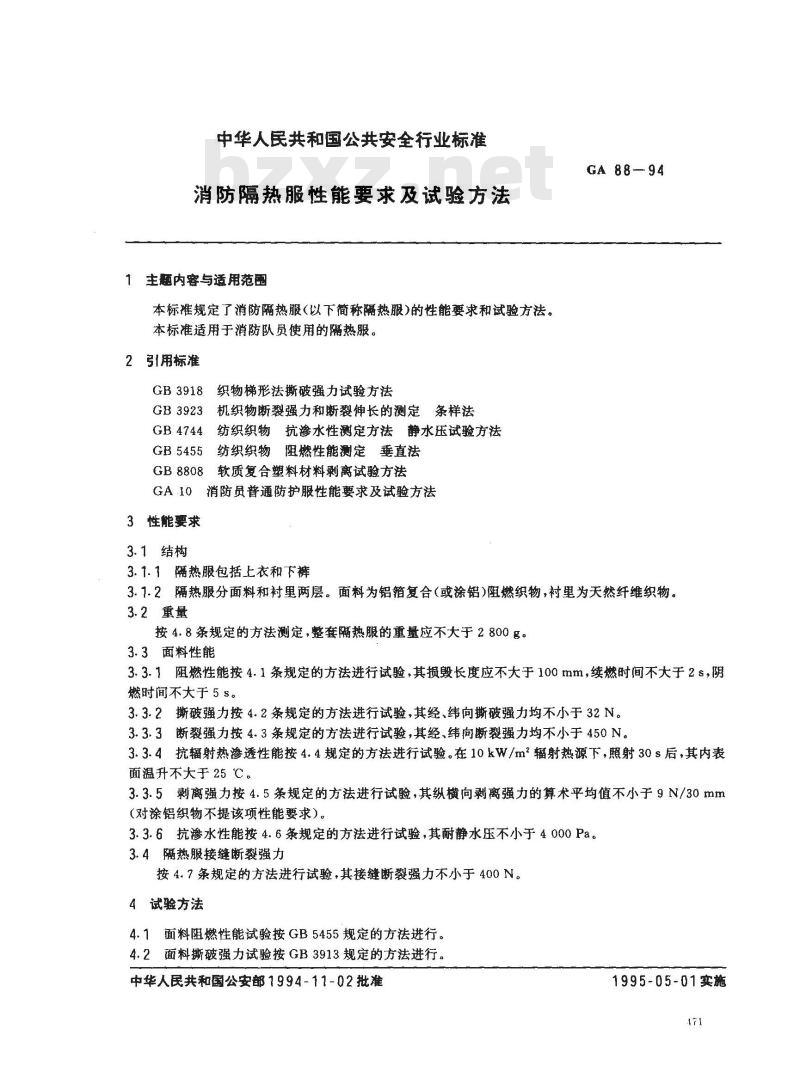

中华人民共和国公共安全行业标准消防隔热服性能要求及试验方法1主题内容与适用范围
本标准规定了消防隔热服(以下简称隔热服)的性能要求和试验方法。本标准适用于消防队员使用的隔热服。2引用标准
GB3918织物梯形法撕破强力试验方法GB3923机织物断裂强力和断裂伸长的测定条样法GB4744
纺织织物抗渗水性测定方法静水压试验方法GB5455纺织织物阻燃性能测定垂直法软质复合塑料材料剥离试验方法GB 8808
GA 10消防员普通防护服性能要求及试验方法3性能要求
3.1结构
3.1.1隔热服包括上衣和下裤bzxZ.net
GA 8894
3.1.2隔热服分面料和衬里两层。面料为铝箔复合（或涂铝）阻燃织物，衬里为天然纤维织物。3.2重量
按4.8条规定的方法测定，整套隔热服的重量应不大于2800g。3.3面料性能
3.3.1阻燃性能按4.1条规定的方法进行试验，其损毁长度应不大于100mm，续燃时间不大于2s，阴燃时间不大于5s。
3.3.2撕破强力按4.2条规定的方法进行试验，其经、纬向撕破强力均不小于32N。3.3.3断裂强力按4.3条规定的方法进行试验，其经、纬向断裂强力均不小于450N。3.3.4抗辐射热渗透性能按4.4规定的方法进行试验。在10kW/m辐射热源下，照射30s后，其内表面温升不大于25℃。
3.3.5剥离强力按4.5条规定的方法进行试验，其纵横向剥离强力的算术平均值不小于9N/30mm（对涂铝织物不提该项性能要求）。3.3.6抗渗水性能按4.6条规定的方法进行试验，其耐静水压不小于4000Pa。3.4隔热服接缝断裂强力
按4.7条规定的方法进行试验，其接缝断裂强力不小于400N。4试验方法
4.1面料阻燃性能试验按GB5455规定的方法进行。4.2面料撕破强力试验按GB3913规定的方法进行。中华人民共和国公安部1994-11-02批准1995-05-01实施

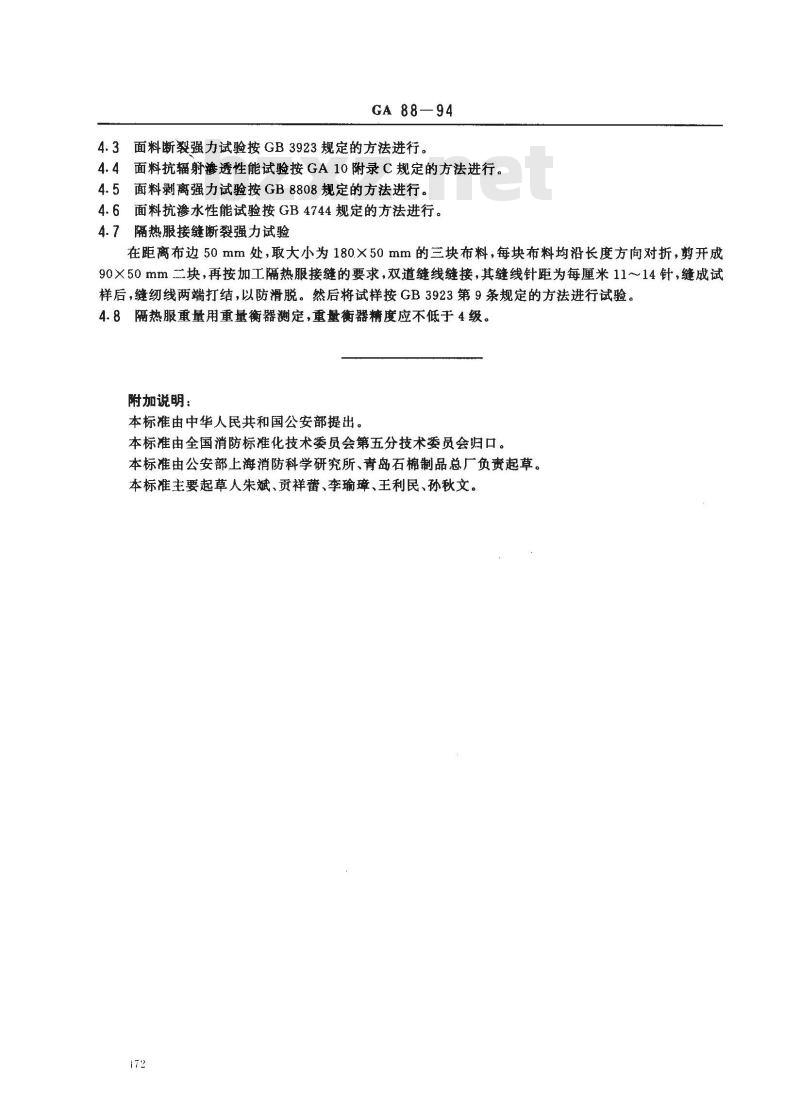

GA88—94
4.3面料断裂强力试验按GB3923规定的方法进行。4.4面料抗辐射渗透性能试验按GA10附录C规定的方法进行。4.5面料剥离强力试验按GB8808规定的方法进行。4.6面料抗渗水性能试验按GB4744规定的方法进行。4.7隔热服接缝断裂强力试验
在距离布边50mm处，取大小为180.×50mm的三块布料，每块布料均沿长度方向对折，剪开成90×50mm二块，再按加工隔热服接缝的要求，双道缝线缝接，其缝线针距为每厘米11～14针，缝成试样后，缝纫线两端打结，以防滑脱。然后将试样按GB3923第9条规定的方法进行试验4.8隔热服重量用重量衡器测定，重量衡器精度应不低于4级。附加说明：
本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第五分技术委员会归口。本标准由公安部上海消防科学研究所、青岛石棉制品总广负责起草。本标准主要起草人朱斌、贡祥蕾、李瑜璋、王利民、孙秋文。172
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
