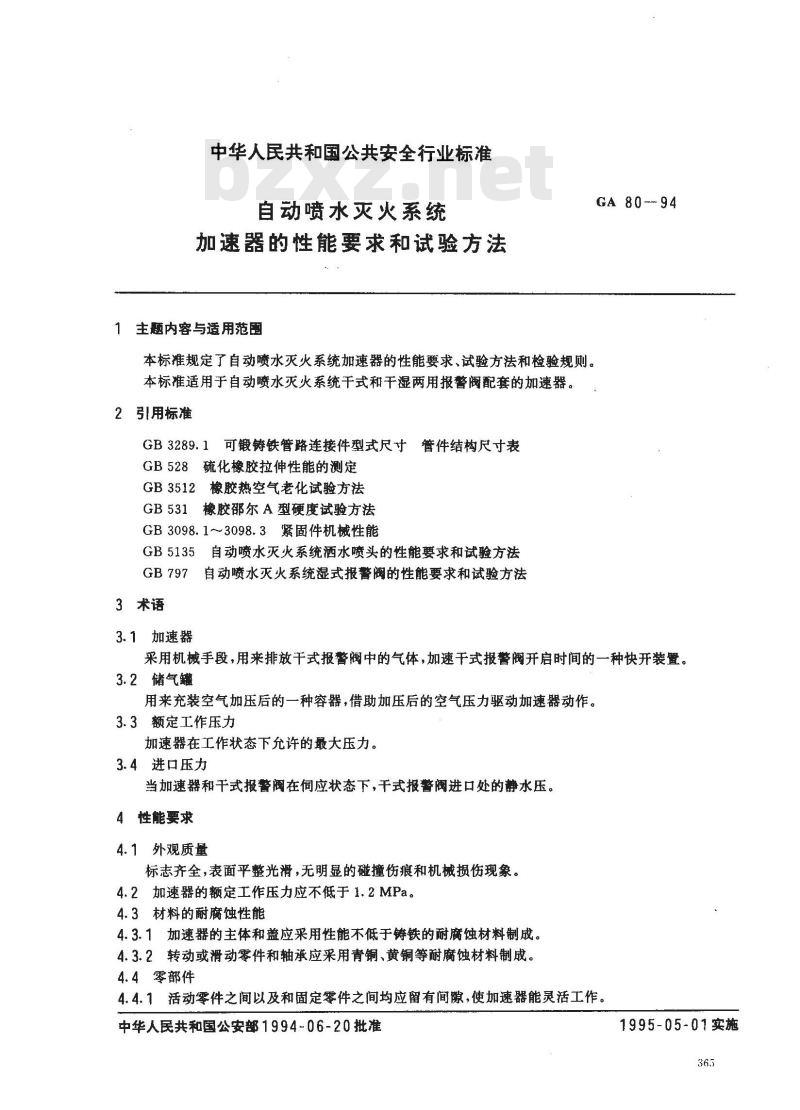

中华人民共和国公共安全行业标准自动喷水灭火系统
加速器的性能要求和试验方法
1主题内容与适用范围
本标准规定了自动喷水灭火系统加速器的性能要求、试验方法和检验规则。本标准适用于自动喷水灭火系统干式和干湿两用报警阀配套的加速器。2引用标准
GB3289.1可锻铸铁管路连接件型式尺寸管件结构尺寸表GB528硫化橡胶拉伸性能的测定
GB3512橡胶热空气老化试验方法GB531橡胶邵尔A型硬度试验方法GB3098.1~3098.3紧固件机械性能GB5135自动喷水灭火系统洒水喷头的性能要求和试验方法GB797自动喷水灭火系统湿式报警阀的性能要求和试验方法3术语
3.1加速器
GA 80-94
采用机械手段，用来排放干式报警阀中的气体，加速干式报警阀开启时间的一种快开装置。3.2储气罐
用来充装空气加压后的一种容器，借助加压后的空气压力驱动加速器动作。3.3额定工作压力
加速器在工作状态下允许的最大压力。3.4进口压力
当加速器和干式报警阀在伺应状态下，千式报警阀进口处的静水压。4性能要求
4.1外观质量
标志齐全，表面平整光滑，无明显的碰撞伤痕和机械损伤现象。4.2加速器的额定工作压力应不低于1.2MPa。4.3材料的耐腐蚀性能
4.3.1加速器的主体和盖应采用性能不低于铸铁的耐腐蚀材料制成。4.3.2转动或滑动零件和轴承应采用青铜、黄铜等耐腐蚀材料制成。4.4零部件
4.4.1活动零件之间以及和固定零件之间均应留有间隙，使加速器能灵活工作。中华人民共和国公安部1994-06-20批准1995-05-01实施

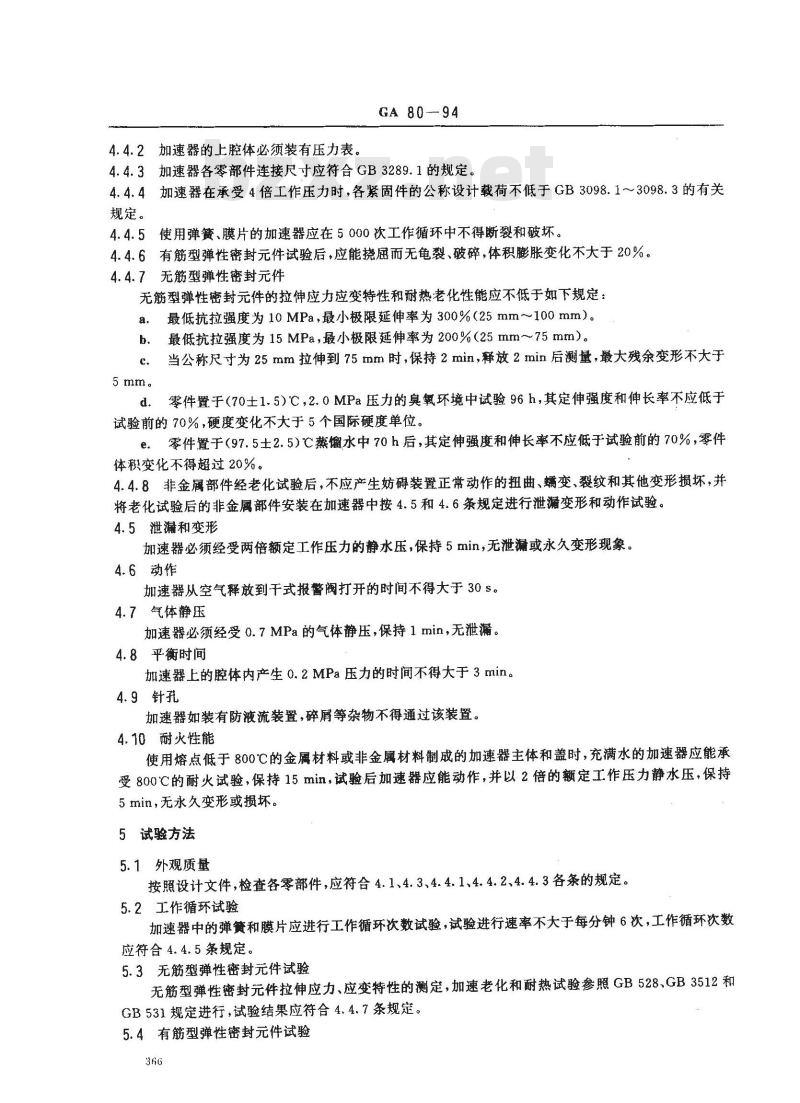

4.4.2加速器的上腔体必须装有压力表。GA 80---94
4.4.3加速器各零部件连接尺寸应符合GB3289.1的规定。4.4.4加速器在承受4倍工作压力时，各紧固件的公称设计载荷不低于GB3098.1～3098.3的有关规定。
4.4.5使用弹簧、膜片的加速器应在5000次工作循环中不得断裂和破坏。4.4.6有筋型弹性密封元件试验后，应能挠屉而无龟裂、破碎，体积膨胀变化不大于20%。4.4.7无筋型弹性密封元件
无筋型弹性密封元件的拉伸应力应变特性和耐热老化性能应不低于如下规定：最低抗拉强度为10MPa，最小极限延伸率为300%（25mm～100mm）。a.
最低抗拉强度为15MPa，最小极限延伸率为200%（25mm～75mm）。b.
当公称尺寸为25mm拉伸到75mm时，保持2min，释放2min后测量，最大残余变形不大于c.
5mm。
零件置于（70土1.5）℃，2.0MPa压力的臭氧环境中试验96h，其定伸强度和伸长率不应低于d.
试验前的70%，硬度变化不大于5个国际硬度单位。e。零件置于（97.5士2.5）℃蒸馏水中70h后，其定伸强度和伸长率不应低于试验前的70%，零件体积变化不得超过20%。
4.4.8非金属部件经老化试验后，不应产生妨碍装置正常动作的扭曲、蠕变、裂纹和其他变形损坏，并将老化试验后的非金属部件安装在加速器中按4.5和4.6条规定进行泄漏变形和动作试验。4.5泄漏和变形
加速器必须经受两倍额定工作压力的静水压，保持5min，无泄漏或永久变形现象。4.6动作
加速器从空气释放到干式报警阀打开的时间不得大于30s。4.7气体静压
加速器必须经受0.7MPa的气体静压，保持1min，无泄漏。4.8平衡时间
加速器上的腔体内产生0.2MPa压力的时间不得大于3min。4.9针孔
加速器如装有防液流装置，碎屑等杂物不得通过该装置。4.10耐火性能
使用熔点低于800℃的金属材料或非金属材料制成的加速器主体和盖时，充满水的加速器应能承受800℃的耐火试验，保持15min，试验后加速器应能动作，并以2倍的额定工作压力静水压，保持5min，无永久变形或损坏。
5试验方法
5.1外观质量
按照设计文件，检查各零部件，应符合4.1、4.3、4.4.1、4.4.2、4.4.3各条的规定。5.2工作循环试验
加速器中的弹簧和膜片应进行工作循环次数试验，试验进行速率不大于每分钟6次，工作循环次数应符合4.4.5条规定。
5.3无筋型弹性密封元件试验
无筋型弹性密封元件拉伸应力、应变特性的测定，加速老化和耐热试验参照GB528、GB3512和GB531规定进行，试验结果应符合4.4.7条规定。5.4有筋型弹性密封元件试验
GA 80--94

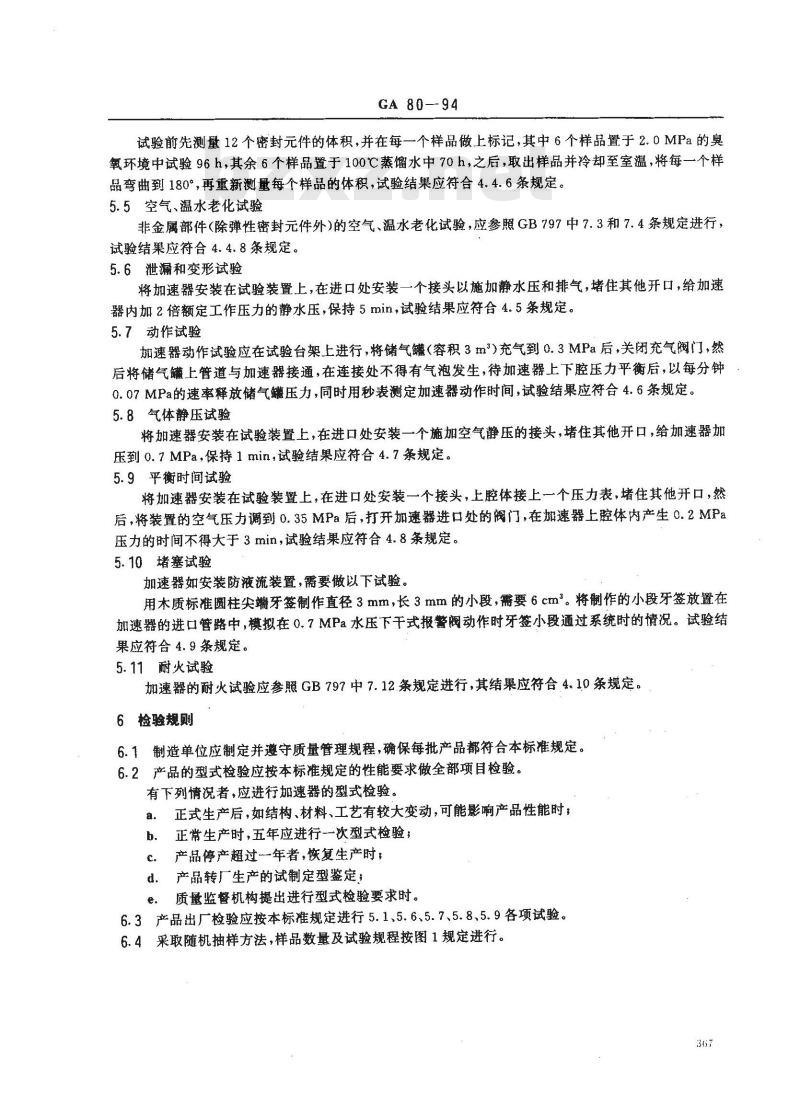

试验前先测量12个密封元件的体积，并在每一个样品做上标记，其中6个样品置于2.0MPa的臭氧环境中试验96h，其余6个样品置于100℃蒸馏水中70h，之后，取出样品并冷却至室温，将每一个样品弯曲到180°，再重新测量每个样品的体积，试验结果应符合4.4.6条规定。5.5空气、温水老化试验
非金属部件（除弹性密封元件外）的空气、温水老化试验，应参照GB797中7.3和7.4条规定进行，试验结巢应符合4.4.8条规定。
5.6泄漏和变形试验
将加速器安装在试验装置上，在进口处安装一个接头以施加静水压和排气，堵住其他开口，给加速器内加2倍额定工作压力的静水压，保持5min，试验结果应符合4.5条规定。5.7动作试验
加速器动作试验应在试验台架上进行，将储气罐（容积3m\）充气到0.3MPa后，关闭充气阀门，然后将储气罐上管道与加速器接通，在连接处不得有气泡发生，待加速器上下腔压力平衡后，以每分钟0.07MPa的速率释放储气罐压力，同时用秒表测定加速器动作时间，试验结果应符合4.6条规定。5.8气体静压试验
将加速器安装在试验装置上，在进口处安装一个施加空气静压的接头，堵住其他开口，给加速器加压到0.7MPa，保持1min，试验结果应符合4.7条规定。5.9平衡时间试验
将加速器安装在试验装置上，在进口处安装一个接头，上腔体接上一个压力表，堵住其他开口，然后，将装置的空气压力调到0.35MPa后，打开加速器进口处的阀门，在加速器上腔体内产生0.2MPa压力的时间不得大于3min，试验结果应符合4.8条规定。5.10堵塞试验
加速器如安装防液流装置，需要做以下试验。用本质标准圆柱尖端牙签制作直径3mm，长3mm的小段，需要6cm。将制作的小段牙签放置在加速器的进口管路中，模拟在0.7MPa水压下干式报警阀动作时牙签小段通过系统时的情况。试验结果应符合4.9条规定。
5.11耐火试验
加速器的耐火试验应参照GB797中7.12.条规定进行，其结果应符合4.10条规定。6检验规则
制造单位应制定并避守质量管理规程，确保每批产品都符合本标准规定。6.1
6.2产品的型式检验应按本标准规定的性能要求做全部项目检验。有下列情况者，应进行加速器的型式检验。a．正式生产后，如结构、材料、工艺有较大变动，可能影响产品性能时；b.正常生产时，五年应进行-一次型式检验；c产品停产超过一年者，恢复生产时；d。产品转厂生产的试制定型鉴定；质量监督机构提出进行型式检验要求时。e.

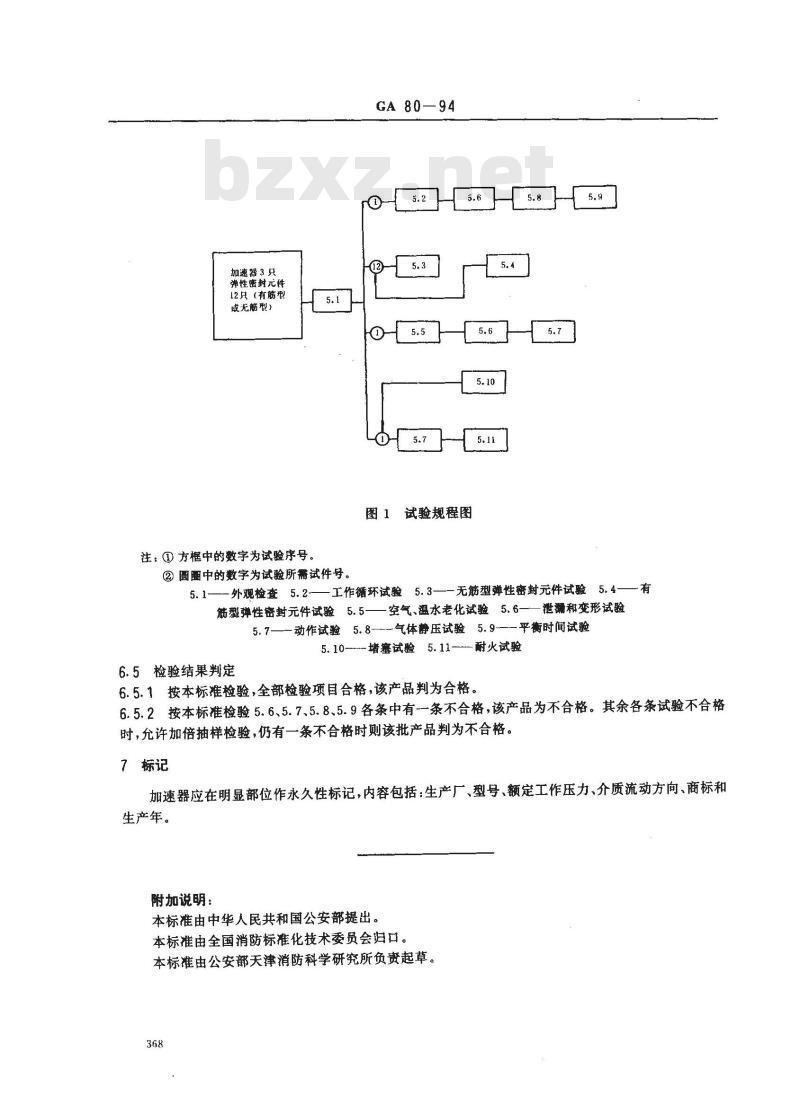

6.3产品出厂检验应按本标准规定进行5.1、5.6、5.7、5.8、5.9各项试验。6.4采取随机抽样方法，样品数量及试验规程按图1规定进行。367
加速器3只
弹性密封元件www.bzxz.net
12只（有筋型
或无筋型）
注①方框中的数字为试验序号。②圆圈中的数字为试验所需试件号。GA 80—94
试验规程图
图1话
5.1-——外观检查5.2———工作循环试验5.3——无筋型弹性密封元件试验5.4—筋型弹性密封元件试验5.5——空气、温水老化试验5.6——泄滞和变形试验5.7——动作试验5.8—气体静压试验5.9----平衡时间试验5. 10 ---堵塞试验 5. 11 ---耐火试验6.5检验结果判定
6.5.1按本标准检验，全部检验项目合格，该产品判为合格。有
6.5.2按本标准检验5.6、5.7、5.8、5.9各条中有-一条不合格，该产品为不合格。其余各条试验不合格时，允许加倍抽样检验，仍有一条不合格时则该批产品判为不合格。7标记
加速器应在明显部位作永久性标记，内容包括：生产厂、型号、额定工作压力、介质流动方向、商标和生产年。
附加说明：
本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会归口。本标准由公安部天津消防科学研究所负责起草。368
