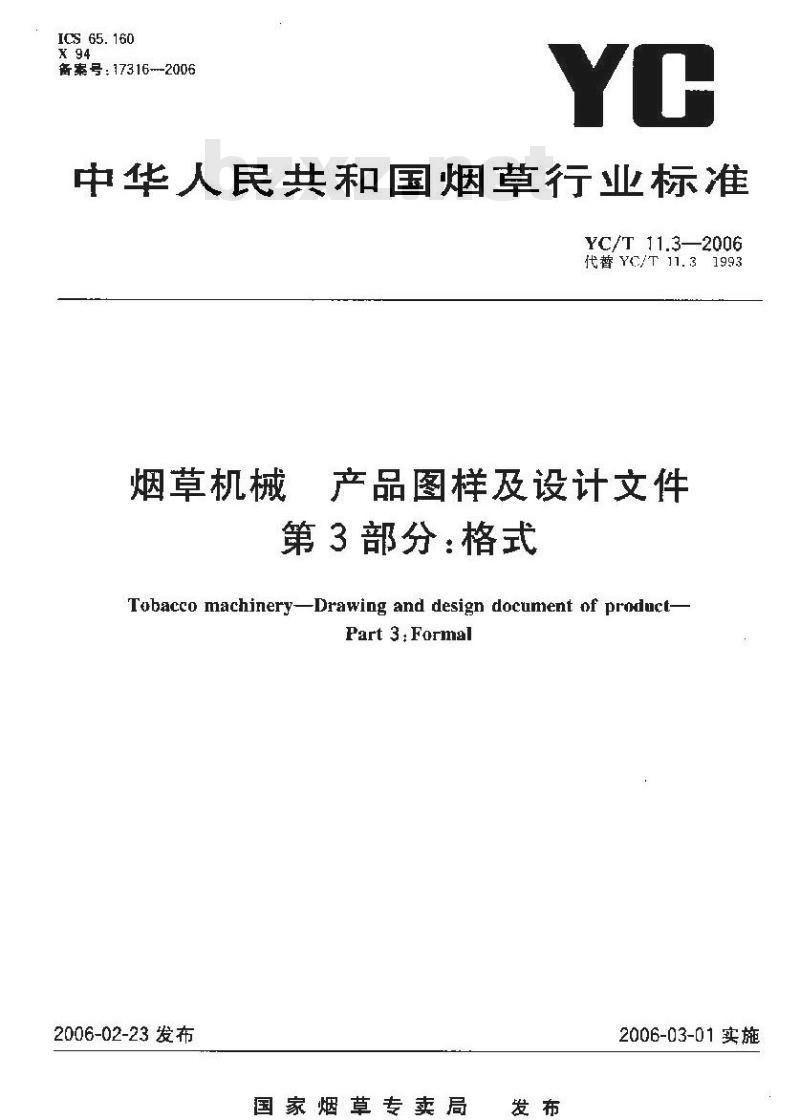

【烟草行业标准(YC)】 烟草机械 产品图样及设计文件 第3部分：格式

ICS 65. 160
备索号：17316--2006
中华人民共和国烟草行业标准
YC/T 11.3-2006
代替YC/T11.31993
烟草机械
产品图样及设计文件
第3部分：格式
Tobacco machineryDrawing and design document of product-Part 3,Formal
2006-02-23发布
国家烟草专卖局
2006-03-01实施
YC/T 11.3-2006

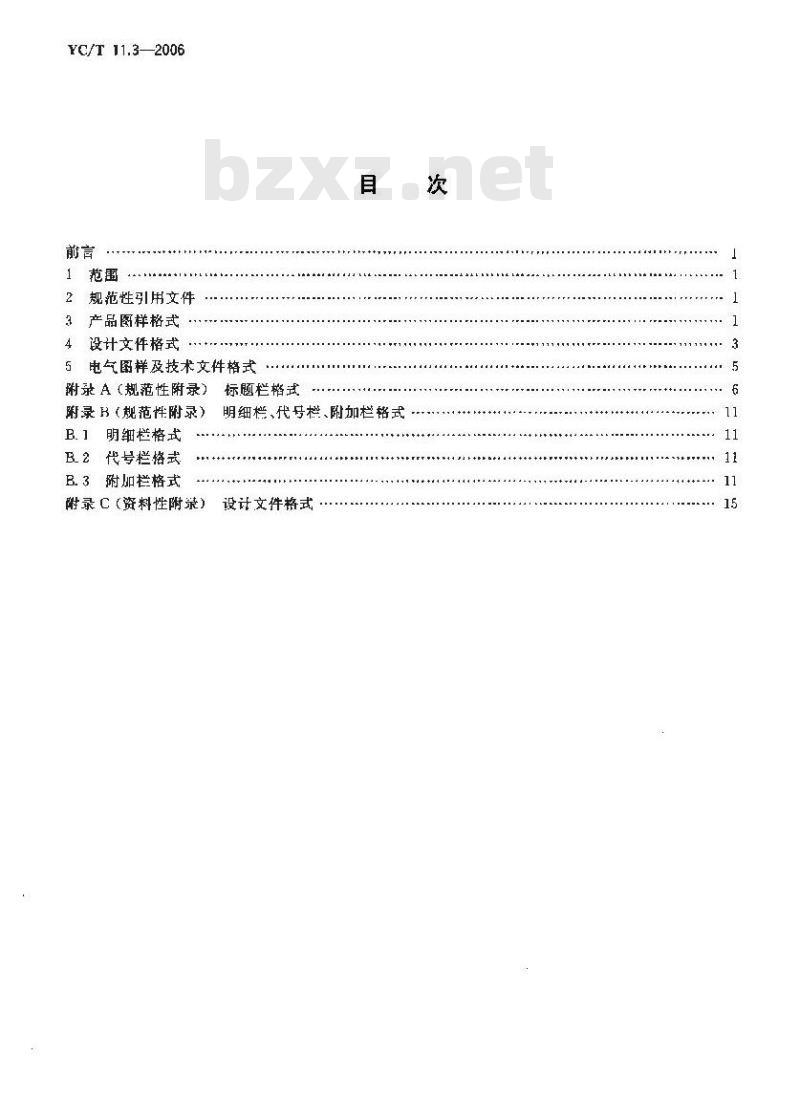

规范性引用文件
产品图样格式
设计文件格式
电气图样及技术文件格式
附录A(规范性附录)
附录B(规范性附录)
明细栏格式
B 2代号拦格式
B.3附加栏格式
附录C（资料性附浆）
标题栏格式
明细栏、代号栏、附加栏格式
设计文件格式

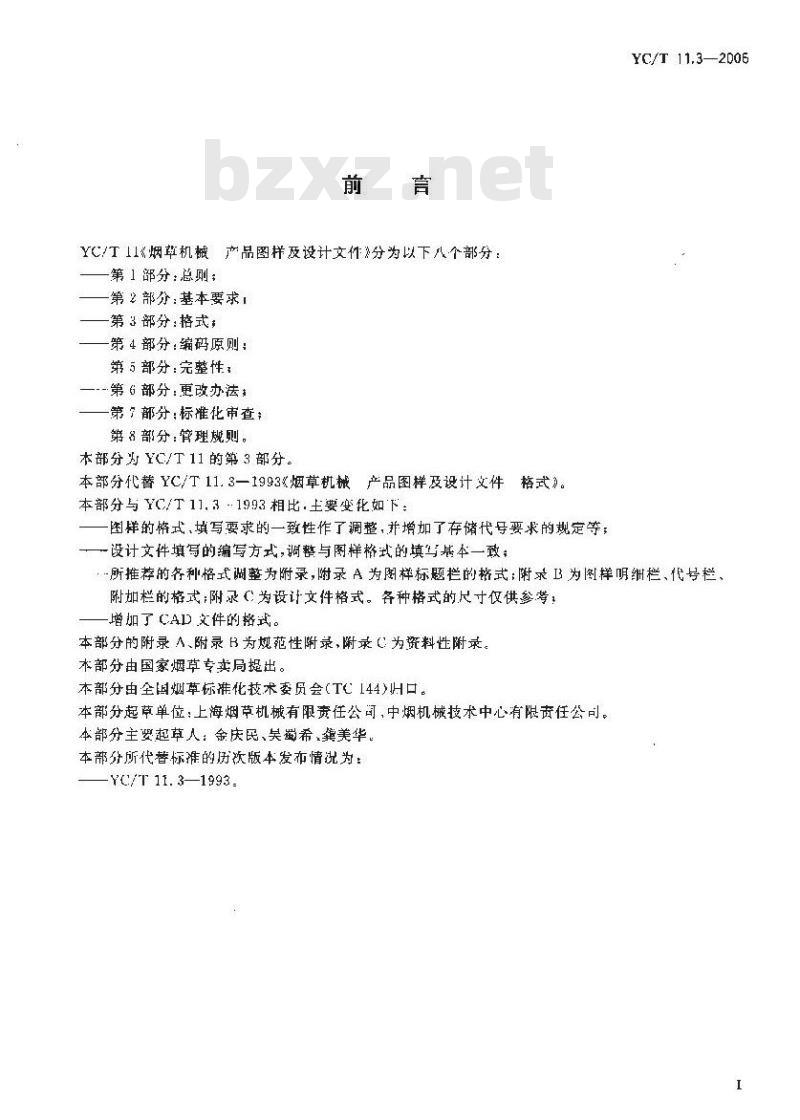

YC/T11≤烟草机械产品图样及设计文件》分为以下八个部分：第1部分：总则；
第2部分：基本要求：
第3部分：格式，
第4部分：编码原则：
第 5 部分:完整性
一--第 6部分:更改办法
第7部分：标准化市查：
第8部分：管理规则。
本部分为 YC/T11的第 3部分。
本部分代替YC/T11.3—1993《烟草机械产品图样及设计文件格式》。本部分与 YC/T 11.31993 相比·主要变化如下:图样的格式,填写要求的一致性作了调整，并增加了存储代号要求的规定等；一设计文件填写的编写方式，调整与图样格式的填马基本一致；YC/T 11.3—2006
所推荐的各种格式调整为附录，附录A为图样标题栏的格式：附录I为图样明细栏、化号栏附加栏的格式：附录（为设计文件格式。各种格式的尺寸仅供参考，增加了CAD文件的格。
本部分的附录 A、附录 B 为规范性附录,附录 C 为资料性附录。本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会(TC144)H口。本部分起草单位：上海烟节机械有限责任公司，中烟机械技术中心有限声任公司。本部分主翠超草人：金庆民、吴蜀希，龚美华，本部分所代替标准的历次版本发布情况为：YC/T 11. 31993

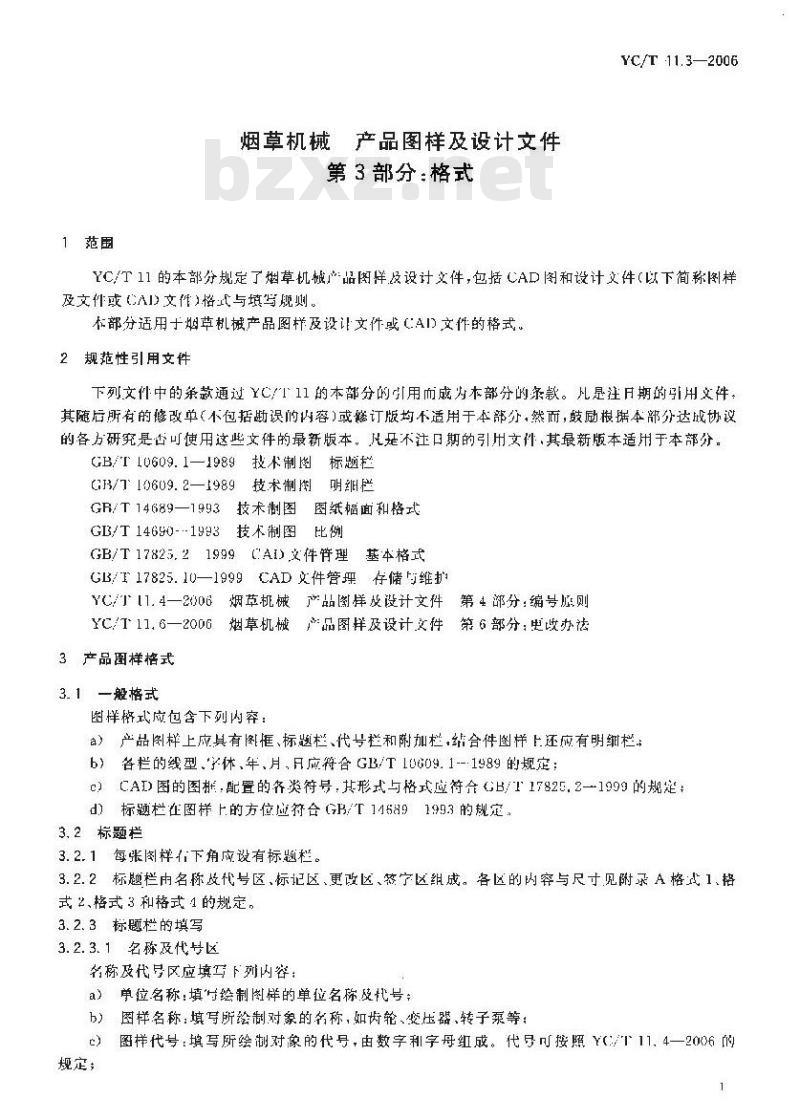

1范围
烟草机械产品图样及设计文件
第3部分：格式
YC/T11.3—2006
YC/T11的本部分规定了烟草机械产品图样及设计文件，包括CAD图和设计文件（以下简称图样及文件或A文件格式与填写现则。和部分适用于烟草机械产品图样及设让文件或（:AI)文件的格式。2规范性引用文件
下列文件中的条款通过YC/T11的本部分的用而成为本部分的条款。凡是注月期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。比是不注口期的引用文件，其最新版本适用于本部分。GB/T10609.1—1989技术制图标题粒G3/710609.2—1989技术制率明卵栏GR/T14689—1993技术制图图纸幅面和格式GB/T14690-1993技术制图比例
GB/T17825.21999（AI）文件背理基本格式GB/17825.10—1999CAD文件管理存储与维护YC/T【1.4一2006烟草机械产品图详及设计文件第4部分：编号则YC/T11.6一2006烟草机械~品图样及设计文件第6部分：改办法3产品图样格式
3.1一般格式
图样格式应包含下列内容：
）产品图样上应具有图框、标题栏、代栏和附加栏，结合件图样上还应有明栏6）各栏的线型休、年、月，月应符合GB/T10609.1--1989的规定：C）CAD图的图拆,配置的各类符号，其形式与格式应符合GB/T 17825.2—1999的规：d）标题栏在图样上的方位应符合（B/T146891993的规定，3.2标题栏
3.2. 1每张图样行下角应设有标题栏。3.2.2标题栏由名称改代号区、标记区、更改区、特字区组成。各区的内容与尺寸见附录A格式1、格式、格式3和格式1的规定，
3.2.3标题栏的填写
3.2.3.1名称及代号区
名称及代导区应填写下列内容：a）单位名称：填讨绘制图样的单位名称代号：b）图样名称：填写所绘制对象的名称，如齿轮、压器、转子泵等：c）图样代号：填写所绘制对象的代号，由数字利字母组成。代号可按照YC/T11.4一2006的规定；
YC/F 11.3-—2006wwW.bzxz.Net

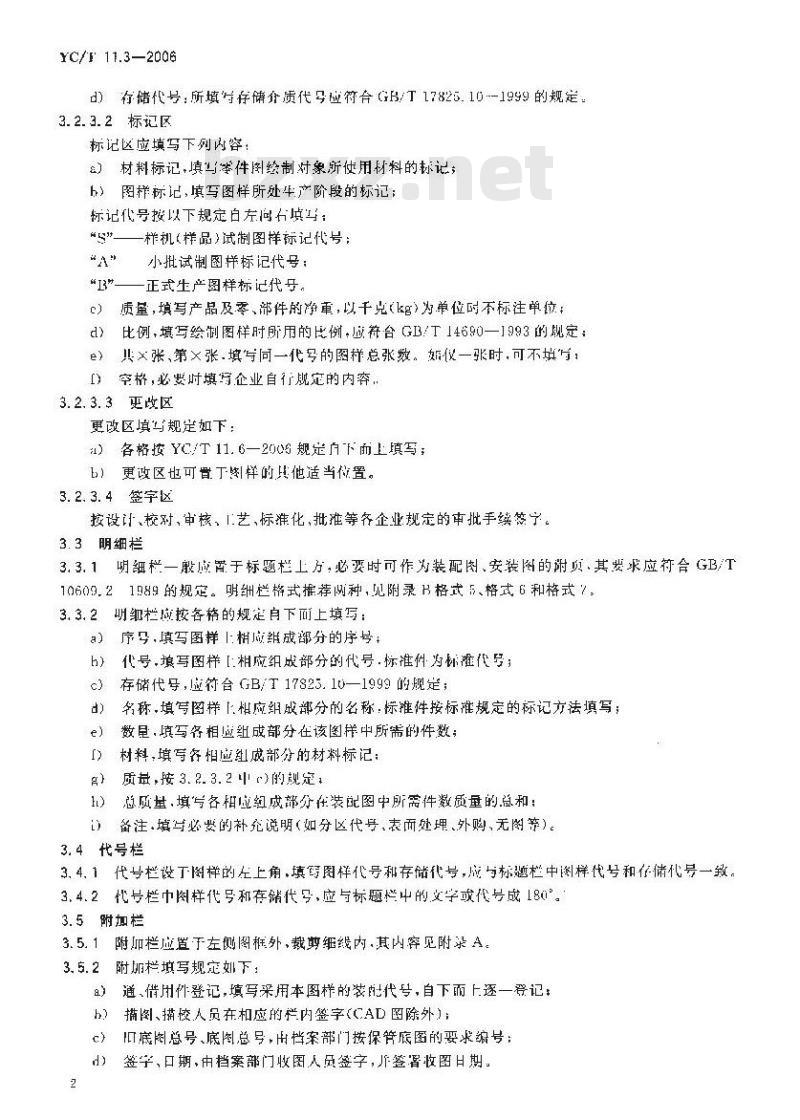

d）存储代号：所填写存储介质代号应符合GB/T17825.10--1999的规定。3.2.3.2标记区
标记区应填写下列内容：
a）材料标记，填马举件阁绘制对象所使用材料的标记，h）图样标记，填写图样所处牛产阶段的标记：标记代号按以下规定白左向右填写：\5\—样机(样品）试制图样标记代号：\A\
小批试制图样标记代号：
“I\——正式生产图样标记代号。c）质量，填写产品及零、部件的净单，以千克（kg）为单位时不标注单位；比例，填写绘制图样时所用的比例应符合GB/T14690一1993的舰定：d
e）共×张、第×张填写同一代号的图样总张数。茹仪一张时，可不填写，[）空格，必要时填写企业自行耽的内容3.2.3.3更改区
更改区填马规定如下：
1）各格按YC/T11.6一2005规是户下而上填写：b）更改区也可骨于终样的其他适当位置。3.2.3. 4签字区
按设计校对、审核，1艺，标准化，批推等务企业规定的审批手续签字。3.3明细栏
3.3.1明细栏一般成置于标题栏上方，必要时可作为装配图、安装图的谢页、其发求应符合GB/T10609.21989的规定。明细栏格式推荐网种,见附录B格式5、格式6和格式7：3.3.2明细栏成按各格的规定自下而上填写：a）序凸.填写图样1树成维成部分的序号：代号,换写图样相应组成部分的代号·标准件为标准代号；h)
存储代号，应符台GB/T17825.10—1999的舰定；c
d）名称，填写图样上相应组成部分的名称，棕推件按标准规定的标记方法填写；数垦，填写各相应组成部分在该图样中所需的件数；e
材料.填写各相品成部集的材料标记gy
质母,接 3. 2. 3. 2 r)的规定1h)
总质量，填写各相成组成部分在装配图中所需件数质量的总和：备注.填与必要的补充说明（如分区代号、表而处理、外购，无阁等）。3.4代号栏
代号栏设丁图样的左上角，填写图样代号和存储代号，成与标题栏中图样代号和仁储代号一致。3.4.1
3,4.2代号栏中图样代号和存储代号、应与标题栏中的文字或代号成180°。3.5附加栏
3.5.1附加栏应置于左侧图框外，裁剪细线内，其内见附录A。3.5.2附加栏填写规定如下：
通，借用件登记，填写采用本图样的装胜代号，自下而上逐一受记：a)i
描阁、描校人员在和应的栏内签字（CAD图除外)；h
旧底阁总号、底阁总号，出案部门按保管底图的要求缩号；d
签字、口期，由挡案部门收图人员签字，签署收图日期2
4设计文件格式
4.1设计文件格式
本部分推荐的文件格式如下：
a）文件自录，其内容参见附录C格式8:图样甘录，其内容参见附录C格式9.格式10：b)
明细表，其内容参见附录C格式11、格式12、格式13、格式14,格式15；c
d）汇总裴，H内容参见附录C格式12、格式13、格式14；YC/T11.3--2006
设计文件过面，其内容参见附录C格式16封里见附录C格式17：首页见附录C格式18.格式e）
19：续页参见附录心格式20、格式21、格式224.2表格的填写
4. 2、1一般要求
表格填写一般要求如下：
a）在满足生产管理的前提下，力求单明确；b）名称及代号区、标记区、更改区、附加区的填写方法应符合3.2.3的有关规定；同一系列产品的所有设计文件、表格、图样中的产品型号，名称、率部件代号、材料、数盘等应填写一致。标准件应填写标准号和标推规定的名称和标记4.2. 2各表中通用栏目的填写
通用拦填写要求如下：
a）幅面，填写图样幅面规格代号：h）代号，填写图样代号、存储代号或标准代号：名称及规格，填写相应组成部分的名称及必要的规格；c
注：外购件规格的填写可延伸到\材料\栏内。数量，填与一台套产品所用组成部分的件数d
总数虽.填写一-台套产品所用数虽的总和；e
所属装配填写由该零件、部件组合安装的部件（组部分）：其4：填写该零件或部件（组成部分)的代号：数量（件数），填马装配一台套产品所用组成部分的件数；）备注，填马必要的补充说明，如外购，无图，生产厂等。4.2.3文件目录
文件代号接YC/T11.4一2006的规巍定编号填马。4.2.4图样目录
图样日录填写要求如下：
a）阁样目录应按图样代号逐张填写并统计总张数。当同一代号行数张不间幅面的图样时，则应按幅面人小分别填；
b）架用录属编号的图样，应按代号的递增数字填写，采用分类编号的图样应分类编马，而每类按其代号的遵增数学填写。
4.2.5明细表
明细表应根据产品的组成结构，将产品、部件、各级分部作的组成部分，逐级逐项详细填写，明细表可按产或部件编制，
a）接产品编制时其顺序般如下：配套产品：
部件：
专用件（基本件），
YC/T 11.3-—2006
通、借用件；
：外购件：
·标推件（如紧图件、操作件及企业标准件.)一随产品出厂的材料。
注：每节问应陷有间障。
b）几种格式应用说明：
格式12为综合明细表
表的左方各项(除工艺路线外)山设计部门填马工艺路线应列入企业的各工种，由工艺部门按零、部件的加工过程分别填写。格式14可用作系列产品的明细表。其中：本产品部件数，填写·台套基本产品所组成部分的件数；本部件数，填写基本产品所厨某零部件数：其他产品或部件借用件数，填写本系列派生产品或部件所借用该零件或部件的数量。填写时光填基本产品的内容，然后逐项填派生产品，每个产品应间隔数行，4.2.6汇总表
4.2.6.1汇总表是以明细表或明细栏为依据·进行分类、综合整理编制，4.2.6.2汇总表一般可以有：
专用件（基木件）汇总表！
.配套产品、部件（基本部件，借，通用件，产品模块）汇总表：”通用件、借用件、企标件汇总表…系列产品模块汇总表；
一外购件汇总表：
…标准件汇总表等
4.2.6.3各类汇总表可分别编制，也可两、三类合并编在一张表上，但每类前应加标题，每类间应留有间隙。
填写的注意事项：
外购件求论其组成状态如何，均应作为一整体填写：a
每种汇总表中的内容应分类编排，规格由小到大排列，不同材料、不同表面处理的零件应分b)
类，汇总时应尽量集中,类与类之间应相隔数行。4.2.7封面
4.2.7.1封面设计应排列均勾、相间适度。如果产品名称及型号较长时，型号可另起一行。可在适当位置设置商标图案或企业标志。4.2.7.2封里可设工其栏，参见格式17，与无标题栏的首页（格式22)同时使用。4.2.8首页
4.2.8.1苔页推荐有框、无框两种格式，见格式18、格式19，4.2.8.2首页标题栏中\资料来源”“提山部门\的填写；a）资料来源，填该文件主要参考或依据的文件代号：h）提出部门，填写编制部门的名称。4. 2. 9页
4. 2. 9. 1 续负推荐三种格式(见格式20、格式 21,格式 22)可按需要选用。格 21,格式 22 也可作不需要标题栏的文件首页，
4.2.9.2如无文件代号，文件栏不填写·低应填写存储代号和产品型号或代号。4
5电气图样及技术文件格式
5.1幅面
YC/T 11.3—2006
5.1.1电气图样采用2H7mm×420mm（A3）幅面，若需加长时幅面为297mm×630mm、297t×840mm，特殊需要时.如绘制安装图、接线图等，可按GH/T14689-·1993的规定选用其他惯面。5. 1.2电器元件明细表、使用说明书等电技术文件采用210 11m×297 mm(.A4)幅面，5.2电气图样及技术文件格式和标栏5. 2. 1采用 A3(297 mmX420 mm)幅面的图样格式和标题栏,见附录 A 的格式4:5. 2.2 图样目录的格式,见附录 C 的格式 10,5.2.3电器元件明细表的格戏，见附录C的格式15。5. 2. 4 技术文件格式,见附录C的格式 10,格式 11,格式 12。5.2.5大于A3幅面电气图样的标题栏、采用附录A4的格式4的标题栏：5.3电气图中的电气元件明
电气图中的电气元件明细，一般采用电元件明细表格式列出，作为电气图样一个文件或电气图样的附件。但采用大于A3 幅面的屯气图样若需设明细栏时,其式见附录B的格式7。5. 4 各种格式中各格的填写
各种格式中各格的填写.按 3.2.3、3.3.2.3.5.2、4.2.6.4中各有关内容填写。5.5比例
电气图主要是采用图形符号绘制，大多是不按比例绘制的，故本部分的标题栏没有比例栏，但同图样中的图形符号虚统.一比例。5.6图幅分区
5.6.1图幅分区应符合 GB/T 14689 的规定,5.6,2对选用外来图样的电气图,其图幅分区的数日和间隔，保留不变。YC/T 11.3-2006
标题栏的格式按如下规定：
附录A
【规范性附录)
标题栏格式
格式见格式1、格式2、格式3和格式4。凡CAD图的标题栏，其*图样代号”的下方应增加\存储代号”。
标题栏的各区位置应符合GB/T10609.1—1989的规定，必要时内容可扩展。5
借（通）用件登记
旧鹿图总号
底图总号
（图样代号）
（存单化号）
格式1
标记处数史改文件号
标准化
（定）
（村料标记）
阁样标记
（单位名款）
（图样名称）
《国样代号
（存储代号）
YC/T 11.3—2006
借《通）用件登记
旧底图总丹
熙图总号
【图样代】
（存储代号）
（签名）（年月口）
文件号
标准化
格式2
（签名）
年、月、
（年月月）
（材料标记）
阶殷标记
（单位名称）
（图名栋）
（图样代号）
（存储代号）
YC/T 11.3--2006
估（通）用件登记
山国总号
底图总号
（图样代）
【存储）
杯记处数
更改文件号
格式3
称准化，
(审定）
（图群名称）
（材料标记）
图样代号）
（存储代号）
持样标记
单位名称）
YC/T 11.3--2006
