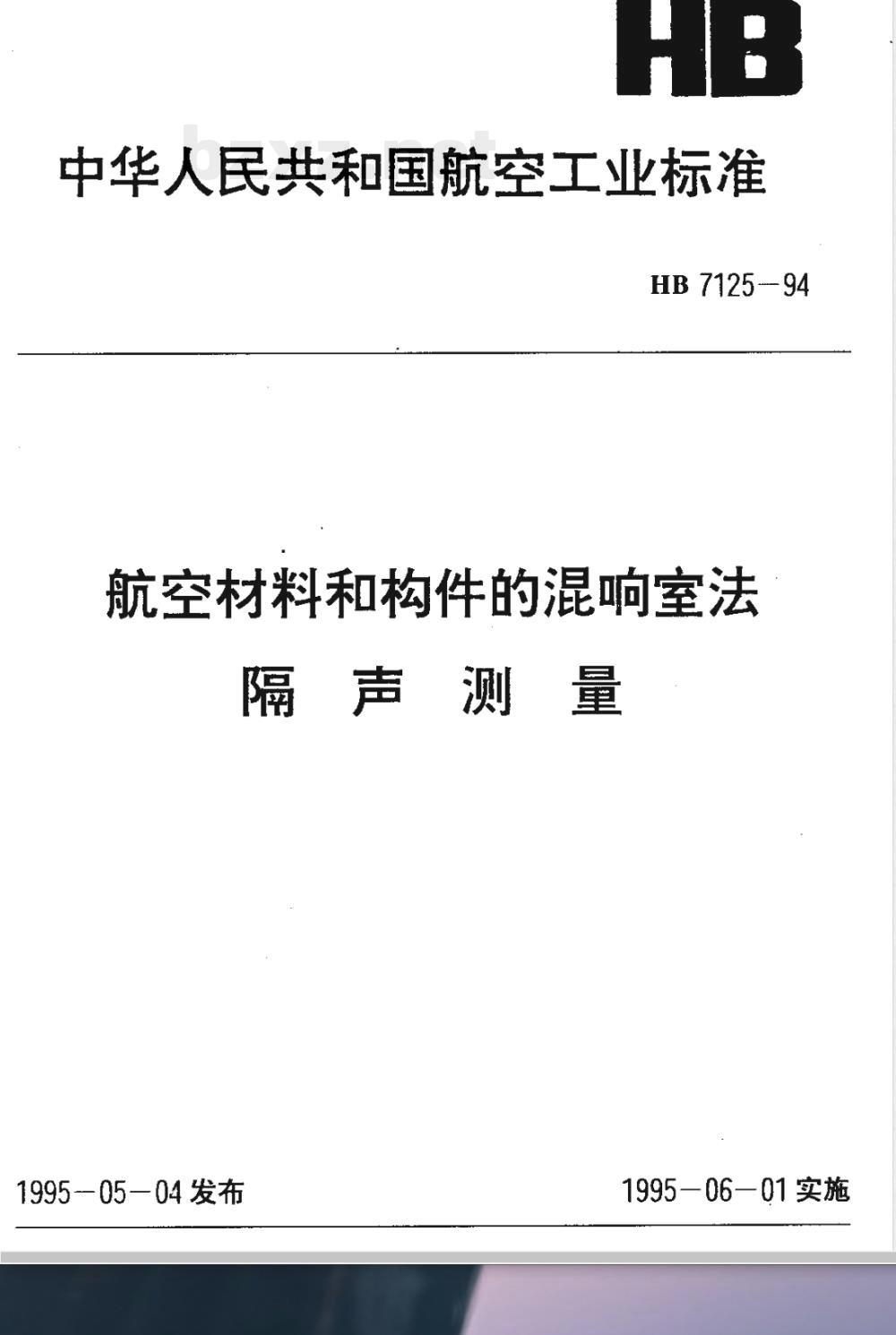

中华人民共和国航空工业标准
HB 7125--94
航空材料和构件的混响室法
隔声测量
1995-05—04发布
易小牛标准保姆
1995—06—01实施

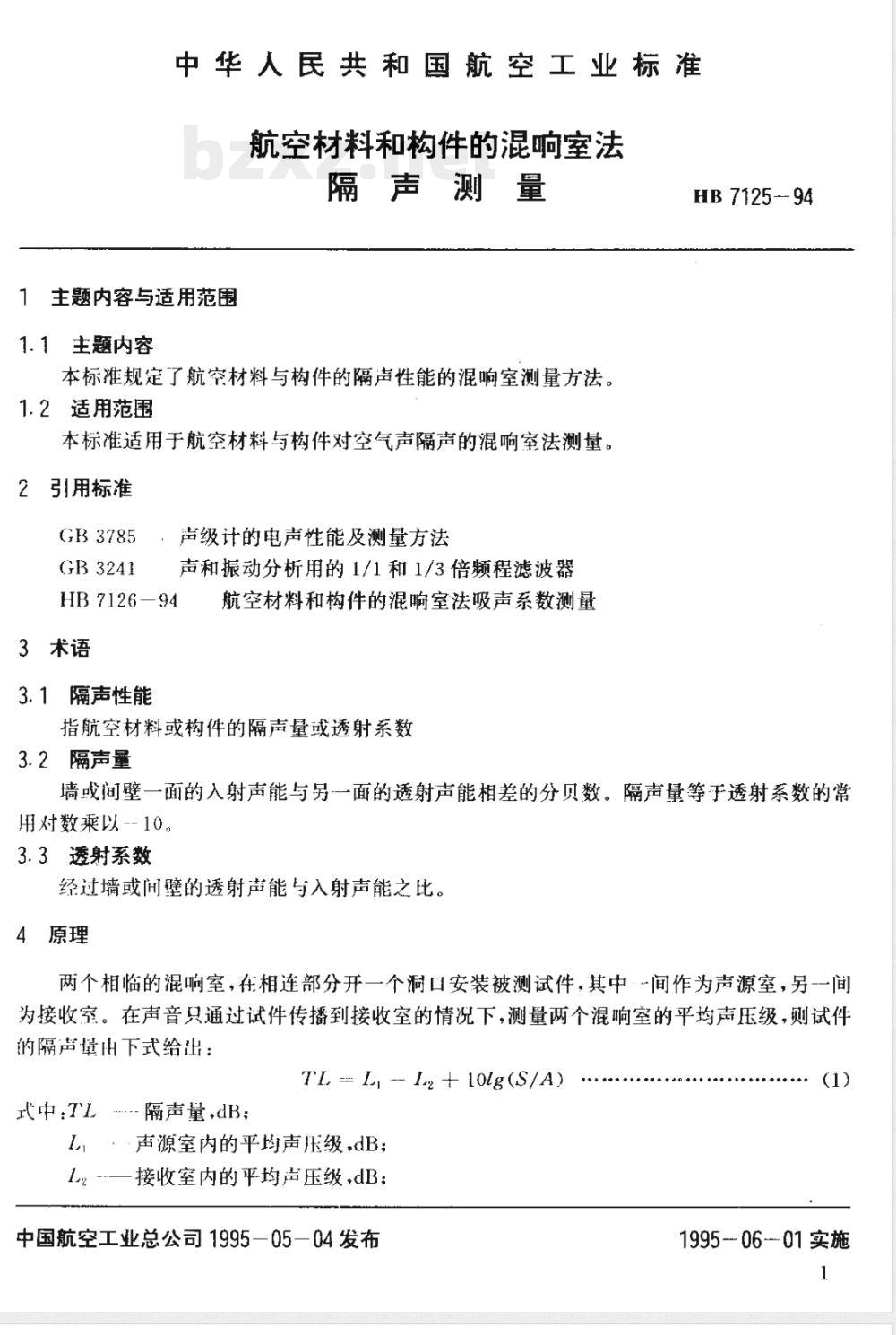

中华人民共和国航空工业标准
航空材料和构件的混响室法
隔声测量
1主题内容与适用范围
1.1主题内容
本标准规定了航空材料与构件的隔声性能的混响室测量方法。1. 2适用范围
本标准适用于航空材料与构件对空气声隔声的混响窑法测量。2 引用标准
GB3785
5：声级计的电声性能及测量方法GB3241
声和振动分析用的1/1和1/3倍频程滤波器HB 7126-94
3术语
3.1隔声性能
航空材料和构件的混响室法吸声系数测量指航空材料或构件的隔声量或透射系数3.2隔声量
HB 7125- 94
墙或间壁一面的入射声能与另-一面的透射声能相差的分贝数。隔声量等于透射系数的常用对数乘以--10。
3.3透射系数
经过墙或间壁的透射声能与入射声能之比。原理
两个相临的混响室，在相连部分开一个洞口安装被测试件，其中·-间作为声源室，另-一间为接收室。在声音只通过试件传播到接收室的情况下，测量两个混响室的平均声压级，则试件的隔声量出下式给出：
TL L, -- I + 1olg(S/A)
式中.TL…-隔声量,dB；
L，··声源室内的平均声压级，dB；L--—接收室内的平均声压级，dB中国航空工业总公司1995—05—04发布(1)
1995-0601实施
HB 7125 - 94

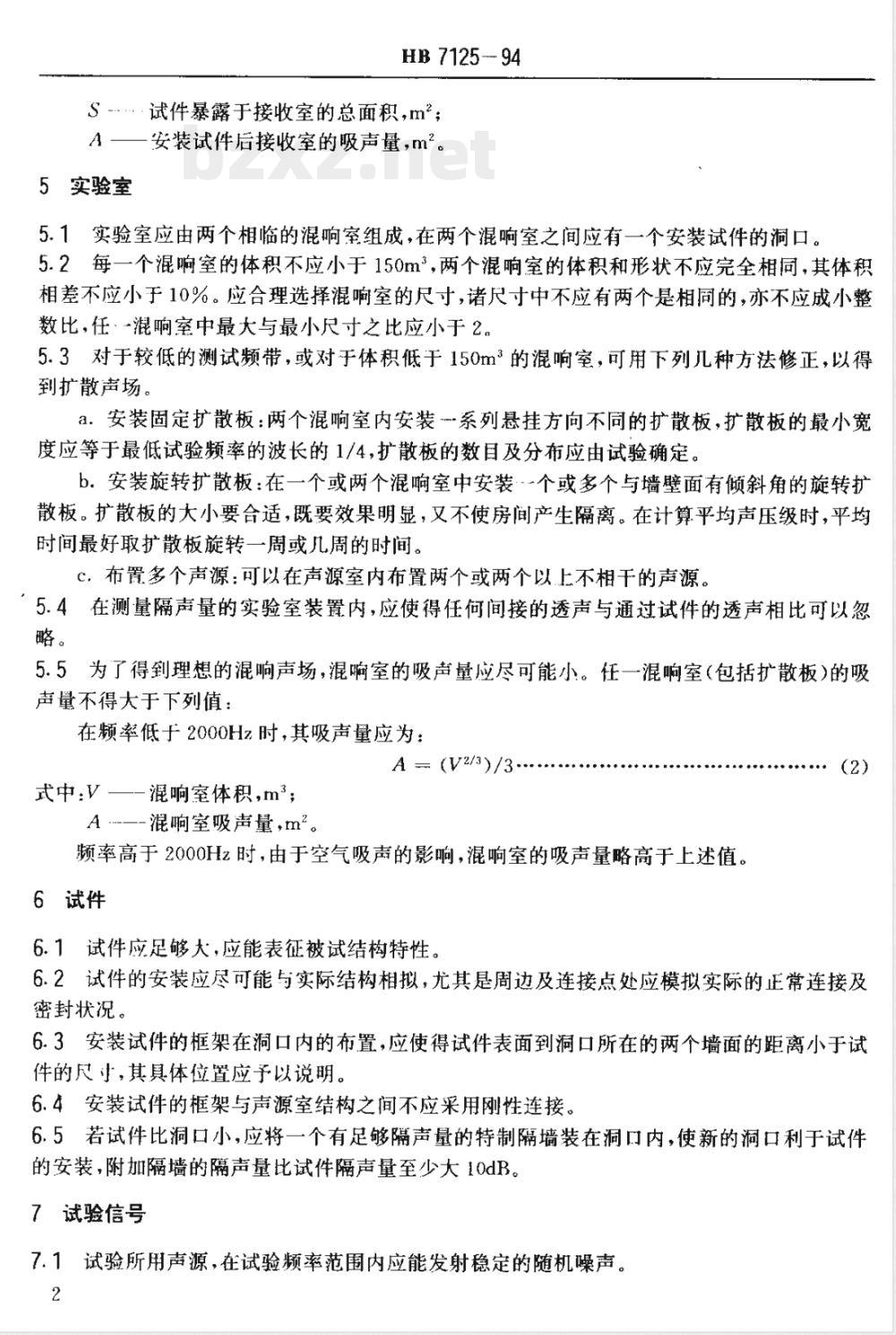

S-·试件暴露于接收室的总面积，mA一一安装试件后接收室的吸声量，m2。5实验室
5.1实验室应由两个相临的混响室组成，在两个混响室之间应有一个安装试件的洞口。5.2每一个混响室的体积不应小于150m3，两个混响室的体积和形状不应完全相同，其体积相差不应小于10%。应合理选择混响室的尺寸，诸尺寸中不应有两个是相同的，亦不应成小整数比，任·一混响室中最大与最小尺寸之比应小于2。5.3对于较低的测试频带，或对于体积低于150m3的混响室，可用下列几种方法修正，以得到扩散声场。
a．安装固定扩散板：两个混响室内安装-系列悬挂方向不同的扩散板，扩散板的最小宽度应等于最低试验频率的波长的1/4，扩散板的数目及分布应由试验确定。b.安装旋转扩散板：在一个或两个混响室中安装·个或多个与墙壁面有倾斜角的旋转扩散板。扩散板的大小要合适，既要效果明显，又不使房间产生隔离。在计算平均声压级时，平均时间最好取扩散板旋转一周或几周的时间。C．布置多个声源：可以在声源室内布置两个或两个以上不相干的声源。5.4在测量隔声量的实验室装置内，应使得任何间接的透声与通过试件的透声相比可以忽略。
5.5为了得到理想的混响声场，混响室的吸声量应尽可能小。任一混响室（包括扩散板）的吸声量不得大于下列值：
在频率低于2000Hz时，其吸声量应为：A (V2/3)/3...
式中：V—混响室体积，m2；
A—-混响室吸声量，m2。
频率高于2000Hz时，由于空气吸声的影响，混响室的吸声量略高于上述值。6试件
6.1试件应足够大，应能表征被试结构特性。(2)
6.2试件的安装应尽可能与实际结构相拟，尤其是周边及连接点处应模拟实际的正常连接及密封状况。
6.3安装试件的框架在洞口内的布置，应使得试件表面到洞口所在的两个墙面的距离小于试件的尺寸，其具体位置应予以说明。6.4安装试件的框架与声源室结构之间不应采用刚性连接。6.5若试件比洞口小，应将一个有足够隔声量的特制隔墙装在洞口内，使新的洞口利于试件的安装，附加隔墙的隔声量比试件隔声量至少大1OdB。7试验信号
7.1试验所用声源，在试验频率范围内应能发射稳定的随机噪声。2
HB 7125-94

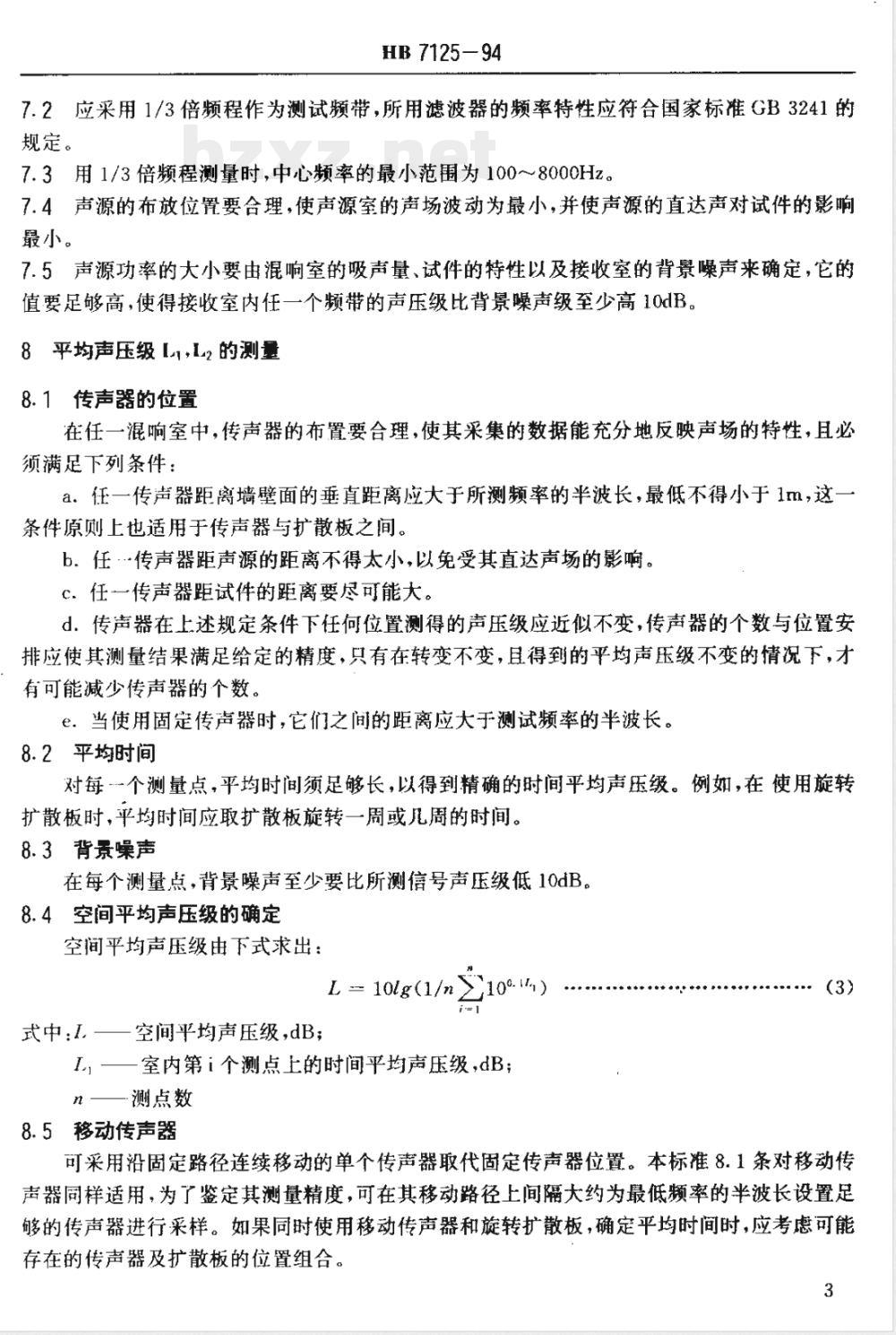

7.2应采用1/3倍频程作为测试频带，所用滤波器的频率特性应符合国家标准GB3241的规定。
7.3用1/3倍频程测量时，中心频率的最小范围为100～8000Hz。7.4声源的布放位置要合理，使声源室的声场波动为最小，并使声源的直达声对试件的影响最小。
7.5声源功率的大小要由混响室的吸声量、试件的特性以及接收室的背景噪声来确定，它的值要足够高，使得接收室内任一个频带的声压级比背景噪声级至少高10dB。8平均声压级[1L2的测量
8.1传声器的位置
在任一混响室中，传声器的布置要合理，使其采集的数据能充分地反映声场的特性，且必须满足下列条件：
a。任一传声器距离墙壁面的垂直距离应大于所测频率的半波长，最低不得小于1m，这一条件原则上也适用于传声器与扩散板之间。b．任·传声器距声源的距离不得太小，以免受其直达声场的影响。c．任一传声器距试件的距离要尽可能大。d．传声器在上述规定条件下任何位置测得的声压级应近似不变，传声器的个数与位置安排应使其测量结果满足给定的精度，只有在转变不变，且得到的平均声压级不变的情况下，才有可能减少传声器的个数。
e。当使用固定传声器时，它们之间的距离应大于测试频率的半波长。8.2平均时间
对每-个测量点，平均时间须足够长，以得到精确的时间平均声压级。例如，在使用旋转扩散板时，平均时间应取扩散板旋转一周或见周的时间。8.3背景噪声
在每个测量点，背景噪声至少要比所测信号声压级低10dB。8.4空间平均声压级的确定
空间平均声压级由下式求出：
L - 10lg(1/n Z100. m)
式中：I.一空间平均声压级，dBI，—一室内第i个测点上的时间平均声压级，dB；n——测点数
8.5移动传声器
可采用沿固定路径连续移动的单个传声器取代固定传声器位置。本标准8.1条对移动传声器同样适用，为了鉴定其测量精度，可在其移动路径上间隔大约为最低频率的半波长设置足够的传声器进行采样。如果同时使用移动传声器和旋转扩散板，确定平均时间时，应考虑可能存在的传声器及扩散板的位置组合。3
HB 7125-94

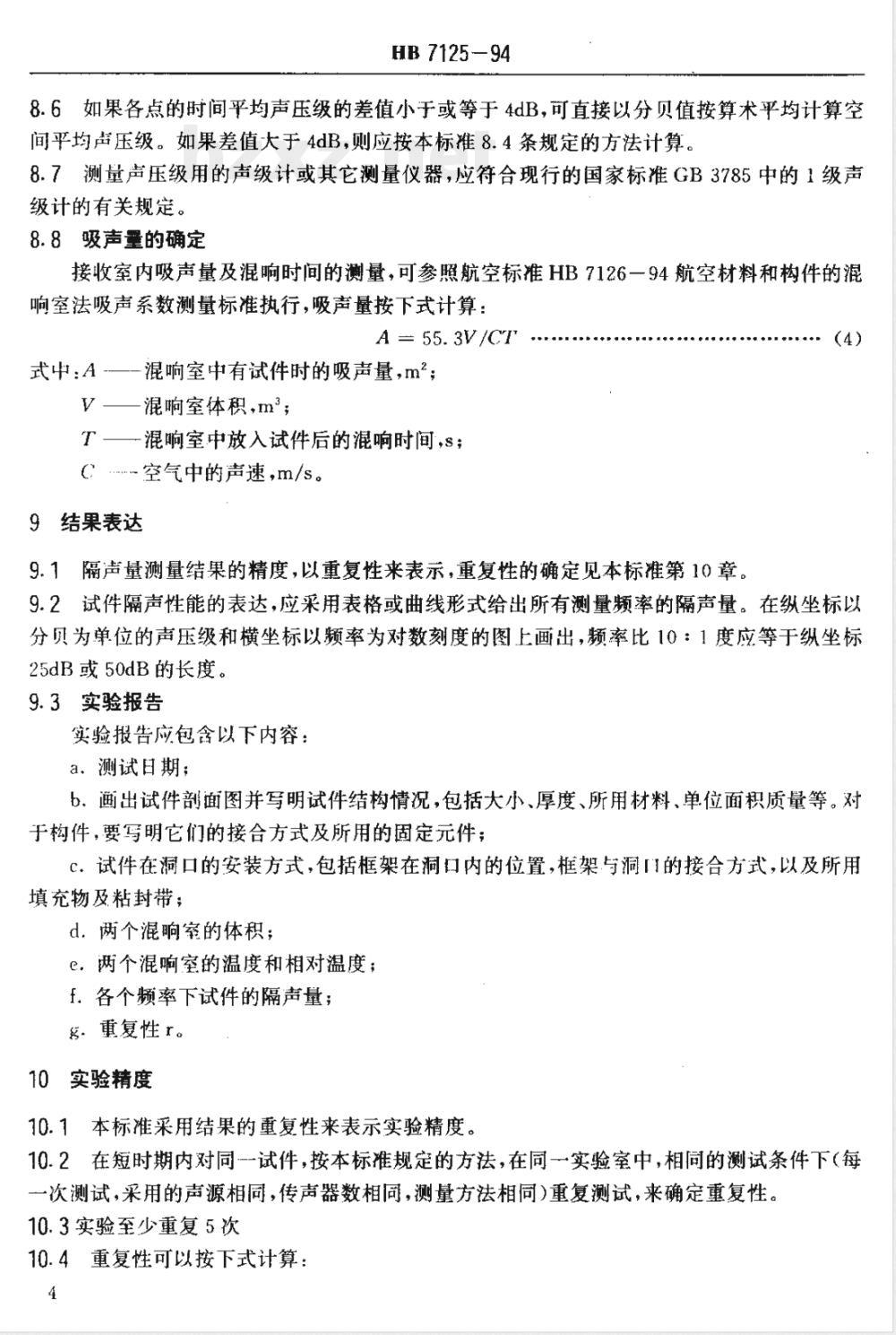

8.6如果各点的时间平均声压级的差值小于或等于4dB，可直接以分贝值按算术平均计算空间平均声压级。如果差值大于4dB，则应按本标准8.4条规定的方法计算。8.7测量声压级用的声级计或其它测量仪器，应符合现行的国家标准GB3785中的1级声级计的有关规定。
8.8吸声量的确定
接收室内吸声量及混响时间的测量，可参照航空标准HB7126一94航空材料和构件的混响室法吸声系数测量标准执行，吸声量按下式计算：A = 55.3V/CT
式中：A--混响室中有试件时的吸声量，m2；V——混响室体积，m3；
T混响室中放入试件后的混响时间,s；C.空气中的声速，m/s。
9结果表达
9.1隔声量测量结果的精度，以重复性来表示，重复性的确定见本标准第10章。(4)
9.2试件隔声性能的表达，应采用表格或曲线形式给出所有测量频率的隔声量。在纵坐标以分贝为单位的声压级和横坐标以频率为对数刻度的图上画出，频率比10：1度应等于纵坐标25dB或50dB的长度。
9.3实验报告
实验报告应包含以下内容：
a．测试日期；
b，画出试件剖面图并写明试件结构情况，包括大小、厚度、所用材料、单位面积质量等。对于构件，要写明它们的接合方式及所用的固定元件：C．试件在洞口的安装方式，包括框架在洞口内的位置，框架与洞「的接合方式，以及所用填充物及粘封带；
d．两个混响案的体积；
e，两个混响室的温度和相对温度；f各个频率下试件的隔声量;
炙．重复性r。
10实验精度
10.1本标准采用结果的重复性来表示实验精度。10.2在短时期内对同--试件，按本标准规定的方法，在同一实验室中，相同的测试条件下（每一次测试，采用的声源相同，传声器数相同，测量方法相同重复测试，来确定重复性，10.3实验至少重复5次
10.4重复性可以按下式计算：
武啦—
测量次数；
-重复性.dB;
HB 7125 - 94
r = t2[1/(n-1)>(αi
α.第i次测量结果.dB
一n次测量αα，
·α。的算术平均值，dB：
α)271
-由置信度为95%及相应的自由度数所求得的分布因子（见表1）。表bZxz.net
附加说明：
本标准由中国航空工业总公司第三〇一研究所提出。9
本标准由中国航空工业总公司第六二三研究所，六〇一研究所和试飞研究院负责起草。主要起草人：符行初、朱善庆、屈见忠、施荣明、丁万昌5
