【海洋行业标准(HY)】 海洋仪器基本环境试验方法 试验Fc:振动试验

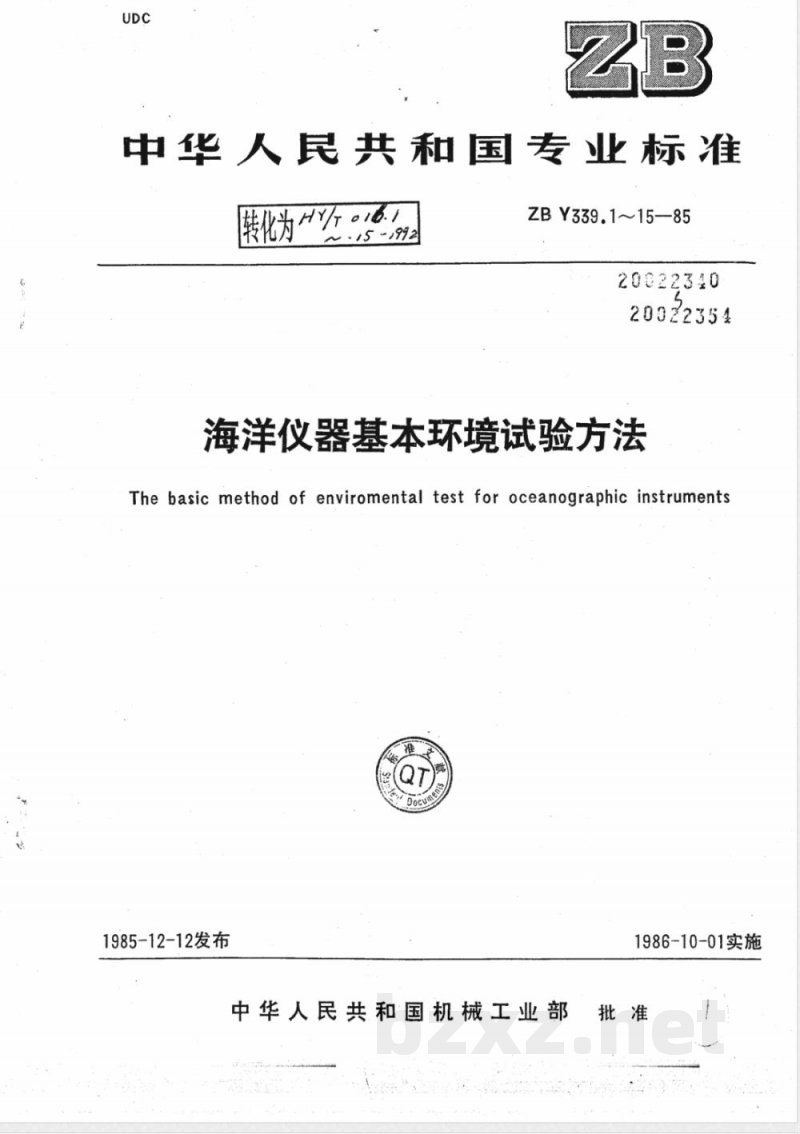

中华人民共和国专业标准
转化为。6.
15-992
ZBY339.1~15—85
20022340
20022354
海洋仪器基本环境试验方法
The basic method of enviromental test for oceanographic instruments1985-12-12发布
1986-10-01实施
中华人民共和国机械工业部

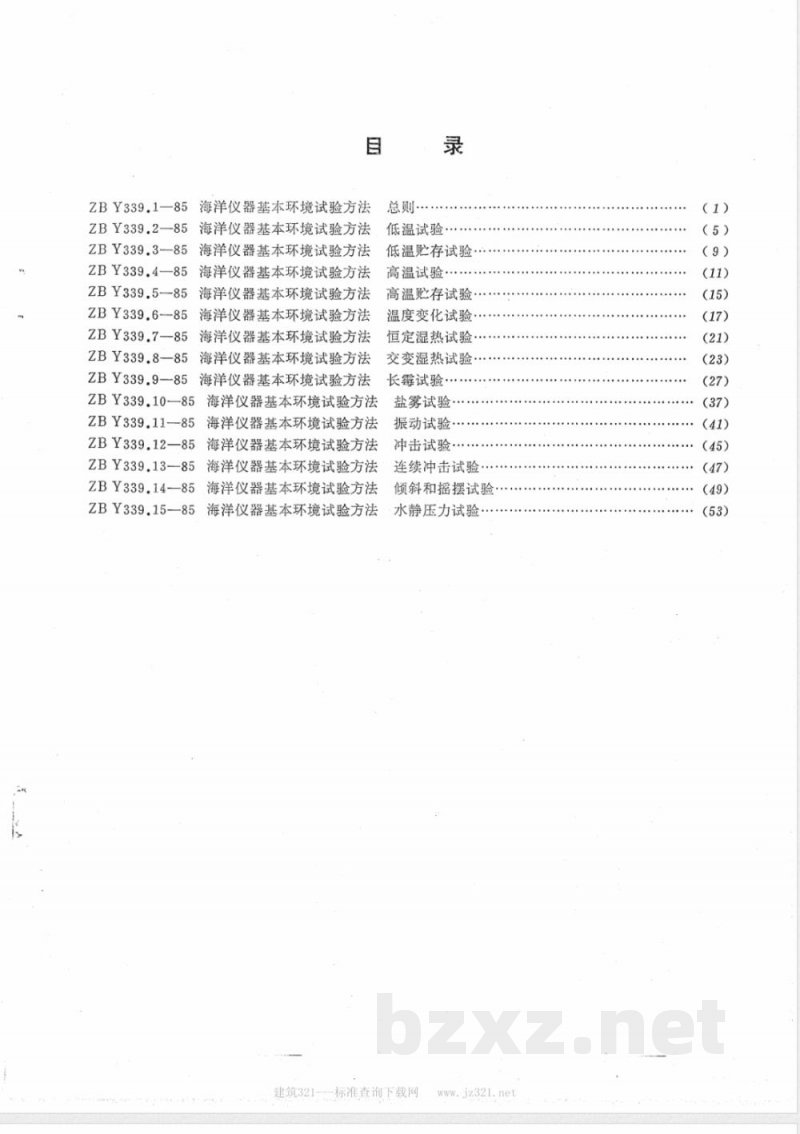

ZBY339.1—85
海洋仪器基本环境试验方法
ZBY339.2—-85
海洋仪器基本环境试验方法
ZBY339.3-—85
海洋仪器基本环境试验方法
ZBY339.4—85
ZBY339.5--85
ZBY339.6-85
ZBY339.7--85
海洋仪器基本环境试验方法
海洋仪器基本环境试验方法
海洋仪器基本环境试验方法
海洋仪器基本环境试验方法
ZBY339.8—85
5海洋仪器基本环境试验方法
ZBY339.9-85
海洋仪器基本环境试验方法
ZBY339.10—85海洋仪器基本环境试验方法ZBY339.11—85海洋仪器基本环境试验方法ZBY339.12—85海洋仪器基本环境试验方法ZBY339.13-85海洋仪器基本环境试验方法ZBY339.14—85海洋仪器基本环境试验方法ZBY339.15—85海洋仪器基本环境试验方法建筑321
低温试验
低温贮存试验
高温试验
高温贮存试验
温度变化试验·
恒定湿热试验
交变湿热试验·
长霉试验·
盐雾试验
振动试验
冲击试验
连续冲击试验
倾斜和摇摆试验
水静压力试验
标准查询下载网
www.iz321.ne
转化为016.11-492

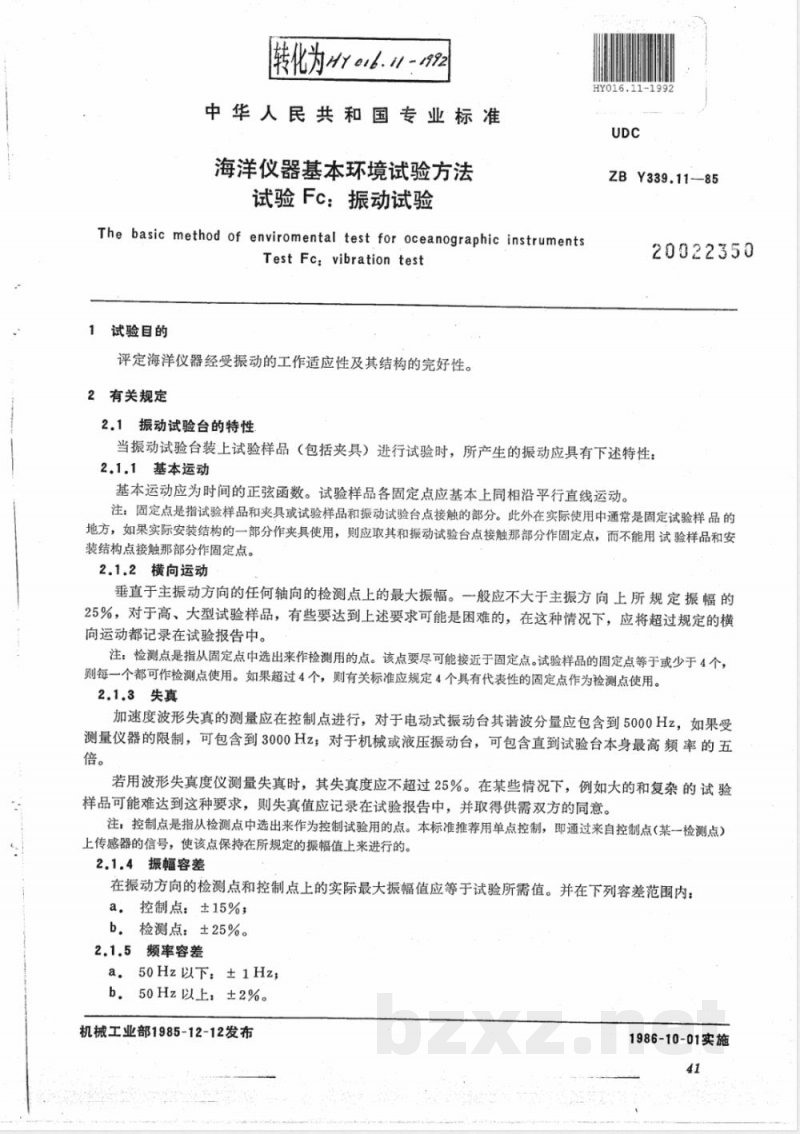

中华人民共和国专业标准
海洋仪器基本环境试验方法
试验Fc：振动试验
The basic method of enviromental test for oceanographic instrumentsTest Fc: vibration test
1．试验目的
评定海洋仪器经受振动的工作适应性及其结构的完好性。2有关规定
2.1振动试验台的特性
ZB Y339.11--85
20022350
当振动试验台装上试验样品（包括夹具）进行试验时，所产生的振动应具有下述特性：2.1.1基本运动
基本运动应为时间的正弦函数。试验样品各固定点应基本上同相沿平行直线运动。注：固定点是指试验样品和夹具或试验样品和振动试验台点接触的部分。此外在实际使用中通常是固定试验样品的地方，如果实际安装结构的一部分作夹具使用，则应取其和振动试验台点接触那部分作固定点，而不能用试验样品和安装结构点接触那部分作固定点。2.1.2横向运动
垂直于主振动方向的任何轴向的检测点上的最大振幅。一般应不大于主振方向上所规定振幅的25%，对于高、大型试验样品，有些要达到上述要求可能是困难的，在这种情况下，应将超过规定的横向运动都记录在试验报告中。
注：检测点是指从固定点中选出来作检测用的点。该点要尽可能接近于固定点。试验样品的固定点等于或少于4个则每一个都可作检测点使用。如果超过4个，则有关标准应规定4个具有代表性的固定点作为检测点使用。2.1.3失真
加速度波形失真的测量应在控制点进行，对于电动式振动台其谐波分量应包含到5000Hz，如果受测量仪器的限制，可包含到3000Hz；对于机械或液压振动台，可包含直到试验台本身最高频率的五倍。
若用波形失真度仪测量失真时，其失真度应不超过25%。在某些情况下，例如大的和复杂的试验样品可能难达到这种要求，则失真值应记录在试验报告中，并取得供需双方的同意。注：控制点是指从检测点中选出来作为控制试验用的点。本标准推荐用单点控制，即通过来自控制点（某一检测点）上传感器的信号，使该点保持在所规定的振幅值上来进行的。2.1.4振幅容差
在振动方向的检测点和控制点上的实际最大振幅值应等于试验所需值。并在下列容差范围内：a．控制点：±15%
b．检测点：±25%。
2.1.5频率容差
a．50Hz以下：± 1Hz；
b．50Hz以上：±2%。
机械工业部1985-12-12发布
1986-10-01实施
ZBY339.11-85

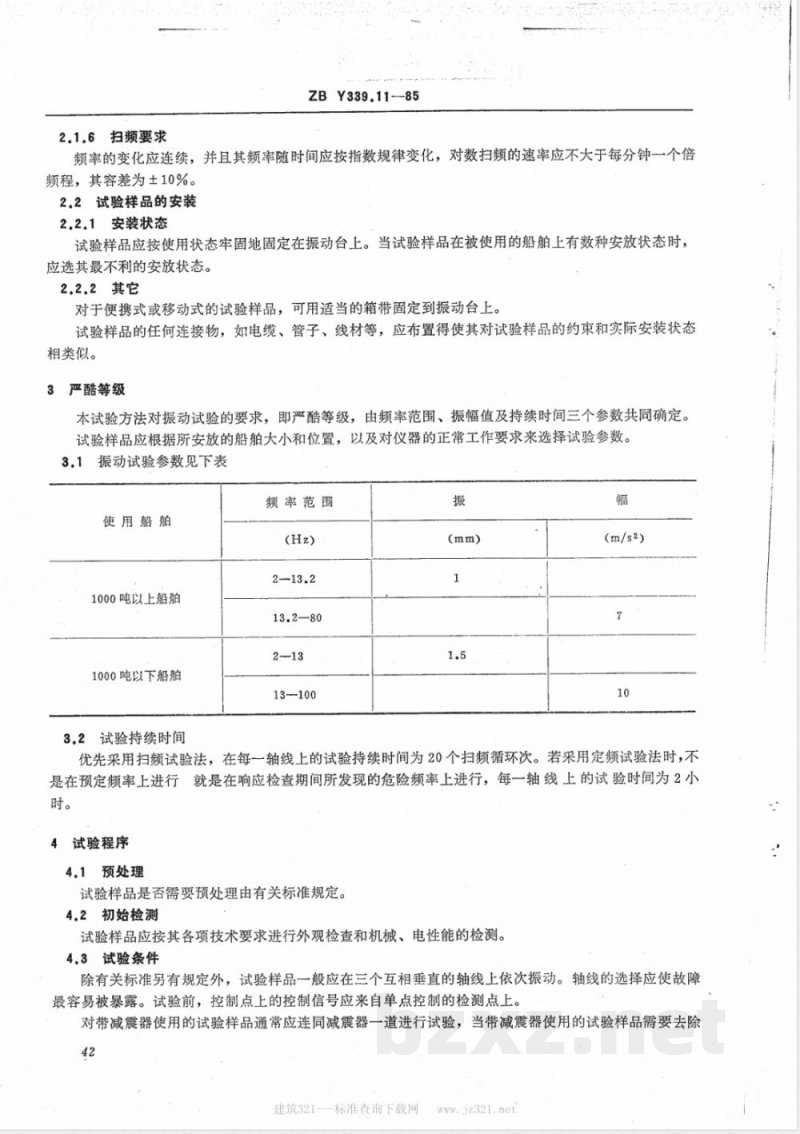

2.1.6扫频要求
频率的变化应连续，并且其频率随时间应按指数规律变化，对数扫频的速率应不大于每分钟一个倍频程，其容差为±10%。
2.2试验样品的安装
2.2.1安装状态
试验样品应按使用状态牢固地固定在振动台上。当试验样品在被使用的船舶上有数种安放状态时，应选其最不利的安放状态。
2.2.2其它
对于便携式或移动式的试验样品，可用适当的箱带固定到振动台上。试验样品的任何连接物，如电缆、管子、线材等，应布置得使其对试验样品的约束和实际安装状态相类似。
3严酷等级
本试验方法对振动试验的要求，即严酷等级，由频率范围、振幅值及持续时间三个参数共同确定。试验样品应根据所安放的船舶大小和位置，以及对仪器的正常工作要求来选择试验参数。3.1振动试验参数见下表
频率范围
使用船舶
1000吨以上船舶
13.2—80
2—-13
1000吨以下船舶
13-100
(m/s2)
3.2试验持续时间
优先采用扫频试验法，在每一轴线上的试验持续时间为20个扫频循环次。若采用定频试验法时，不是在预定频率上进行就是在响应检查期间所发现的危险频率上进行，每一轴线上的试验时间为2小时。
4试验程序
4.1预处理
试验样品是否需要预处理由有关标准规定。4.2初始检测
试验样品应按其各项技术要求进行外观检查和机械、电性能的检测。4.3.试验条件
除有关标准另有规定外，试验样品一般应在三个互相垂直的轴线上依次振动。轴线的选择应使故障最容易被暴露。试验前，控制点上的控制信号应来自单点控制的检测点上。对带减震器使用的试验样品通常应连同减震器一道进行试验，当带减震器使用的试验样品需要去除42
建筑321---标准查询下载网
www..jz321. net

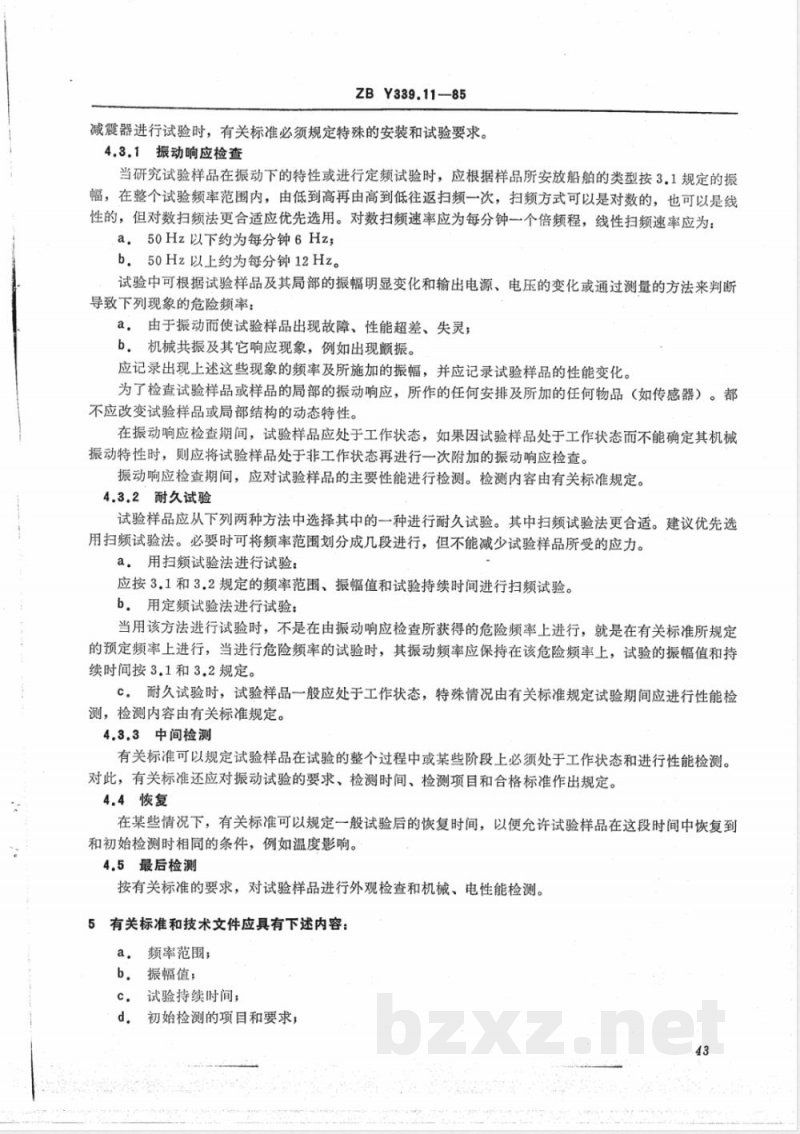

ZB Y339.11-85
减震器进行试验时，有关标准必须规定特殊的安装和试验要求。4.3.1振动响应检查
当研究试验样品在振动下的特性或进行定频试验时，应根据样品所安放船舶的类型按3.1规定的振幅，在整个试验频率范围内，由低到高再由高到低往返扫频一次，扫频方式可以是对数的，也可以是线性的，但对数扫频法更合适应优先选用。对数扫频速率应为每分钟一个倍频程，线性扫频速率应为：a。50Hz以下约为每分钟6Hz；
b，50Hz以上约为每分钟12Hz。
试验中可根据试验样品及其局部的振幅明显变化和输出电源、电压的变化或通过测量的方法来判断导致下列现象的危险频率：
a。由于振动而使试验样品出现故障、性能超差、失灵；b。机械共振及其它响应现象，例如出现颤振。应记录出现上述这些现象的频率及所施加的振幅，并应记录试验样品的性能变化。为了检查试验样品或样品的局部的振动响应，所作的任何安排及所加的任何物品（如传感器）。都不应改变试验样品或局部结构的动态特性。在振动响应检查期间，试验样品应处于工作状态，如果因试验样品处于工作状态而不能确定其机械振动特性时，则应将试验样品处于非工作状态再进行一次附加的振动响应检查。振动响应检查期间，应对试验样品的主要性能进行检测。检测内容由有关标准规定。4.3.2耐久试验
试验样品应从下列两种方法中选择其中的一种进行耐久试验。其中扫频试验法更合适。建议优先选用扫频试验法。必要时可将频率范围划分成几段进行，但不能减少试验样品所受的应力。a。用扫频试验法进行试验：
应按3.1和3.2规定的频率范围、振幅值和试验持续时间进行扫频试验。b。用定频试验法进行试验：
当用该方法进行试验时，不是在由振动响应检查所获得的危险频率上进行，就是在有关标准所规定的预定频率上进行，当进行危险频率的试验时，其振动频率应保持在该危险频率上，试验的振幅值和持续时间按3.1和3.2规定。www.bzxz.net
C。耐久试验时，试验样品一般应处于工作状态，特殊情况由有关标准规定试验期间应进行性能检测，检测内容由有关标准规定。4.3.3中间检测
有关标准可以规定试验样品在试验的整个过程中或某些阶段上必须处于工作状态和进行性能检测。对此，有关标准还应对振动试验的要求、检测时间、检测项目和合格标准作出规定。4.4恢复
在某些情况下，有关标准可以规定一般试验后的恢复时间，以便允许试验样品在这段时间中恢复到和初始检测时相同的条件，例如温度影响。4.5最后检测
按有关标准的要求，对试验样品进行外观检查和机械、电性能检测。5有关标准和技术文件应具有下述内容：频率范围；
振幅值；
试验持续时间；
d。初始检测的项目和要求；
中间检测的项目和要求；
最后检测的项目和要求；
合格要求。
附加说明：
ZB.Y339.11-—85
本标准由国家海洋局标准计量中心提出，负责起草并归口。本标准主要起草人：苗发富
本标准委托国家海洋局标准计量中心负责解释。44
