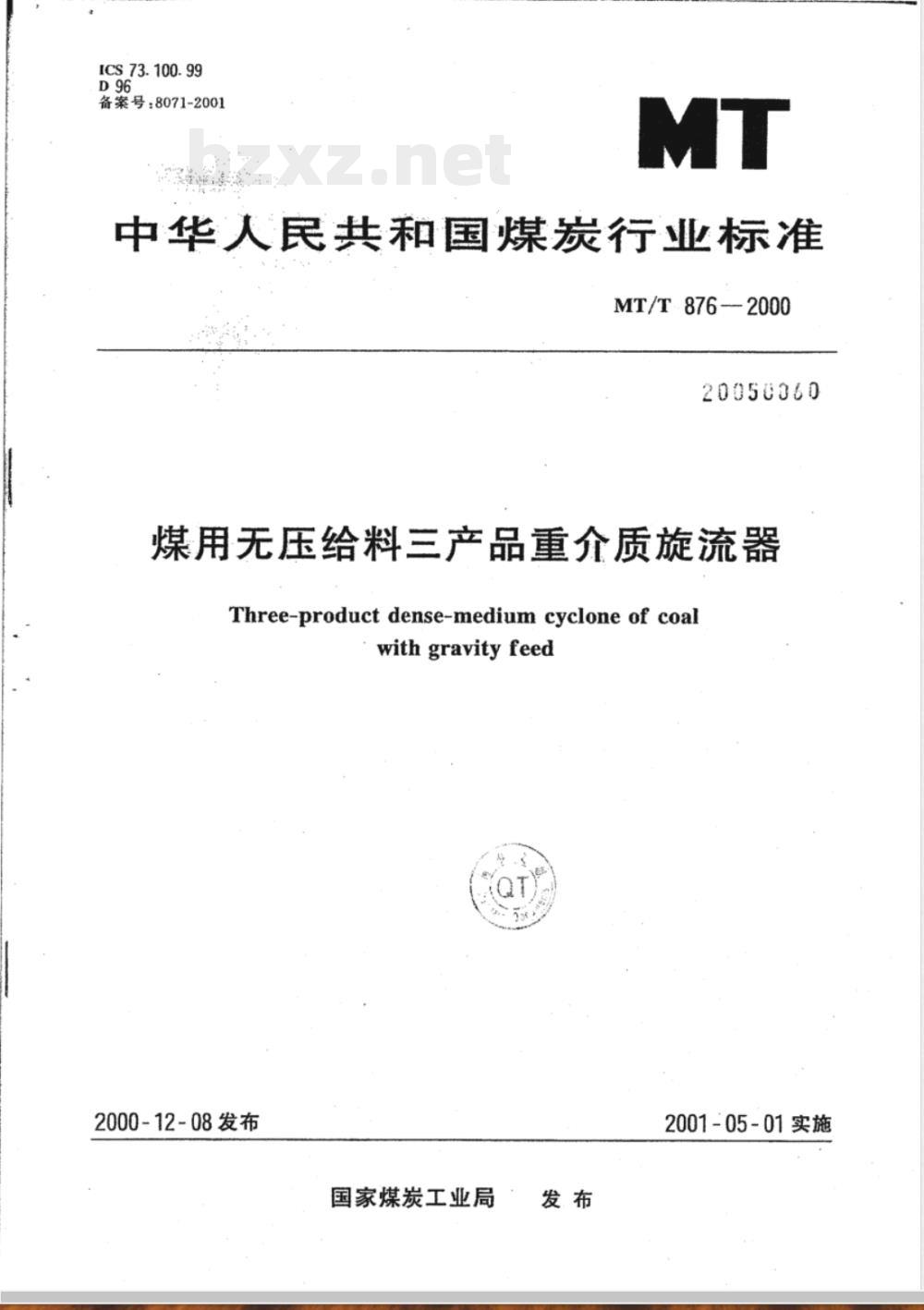

【煤炭行业标准(MT)】 煤用无压给料三产品重介质旋流器

ICS73.100.99
备案号：8071-2001
中华人民共和国煤炭行业标准
MT/T876-2000
20050360
煤用无压给料三产品重介质旋流器Three-product dense-medium cyclone of coalwithgravityfeed
2000-12-08发布
国家煤炭工业局
2001-05-01实施
MT/T876-2000

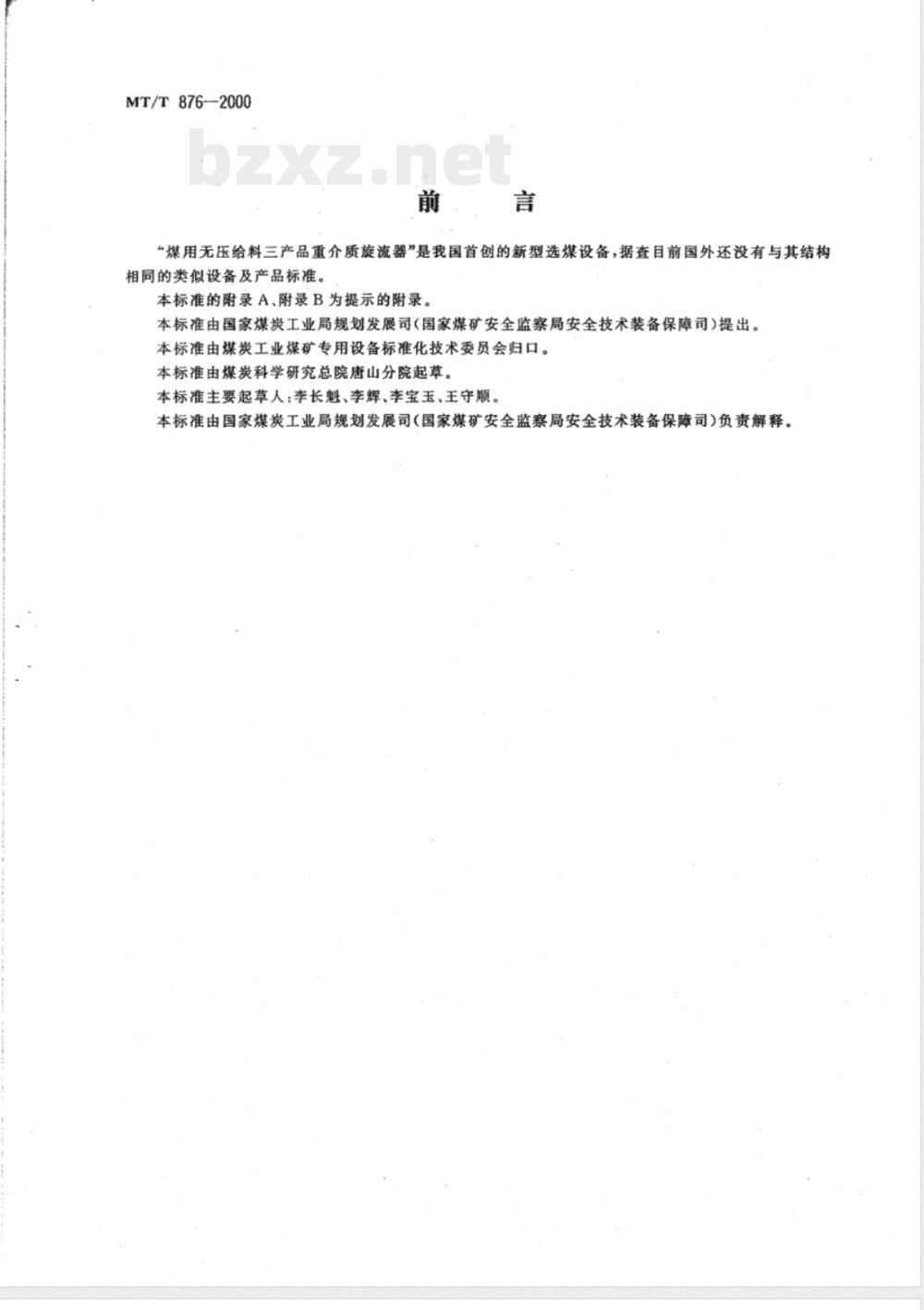

“煤用无压给料三产品重介质旋流器”是我国首创的新型选煤设备，据查目前国外还没有与其结构相同的类似设备及产品标准。
本标准的附录A、附录B为提示的附录。本标准由国家煤炭工业局规划发展司（国家煤矿安全监察局安全技术装备保障司)提出。本标准由煤炭工业煤矿专用设备标准化技术委员会归口。本标准由煤炭科学研究总院唐山分院起草。本标准主要起草人：李长魁、李辉、李宝玉、王守顺本标准由国家煤炭工业局规划发展司（国家煤矿安全监察局安全技术装备保障司)负责解释。1范围

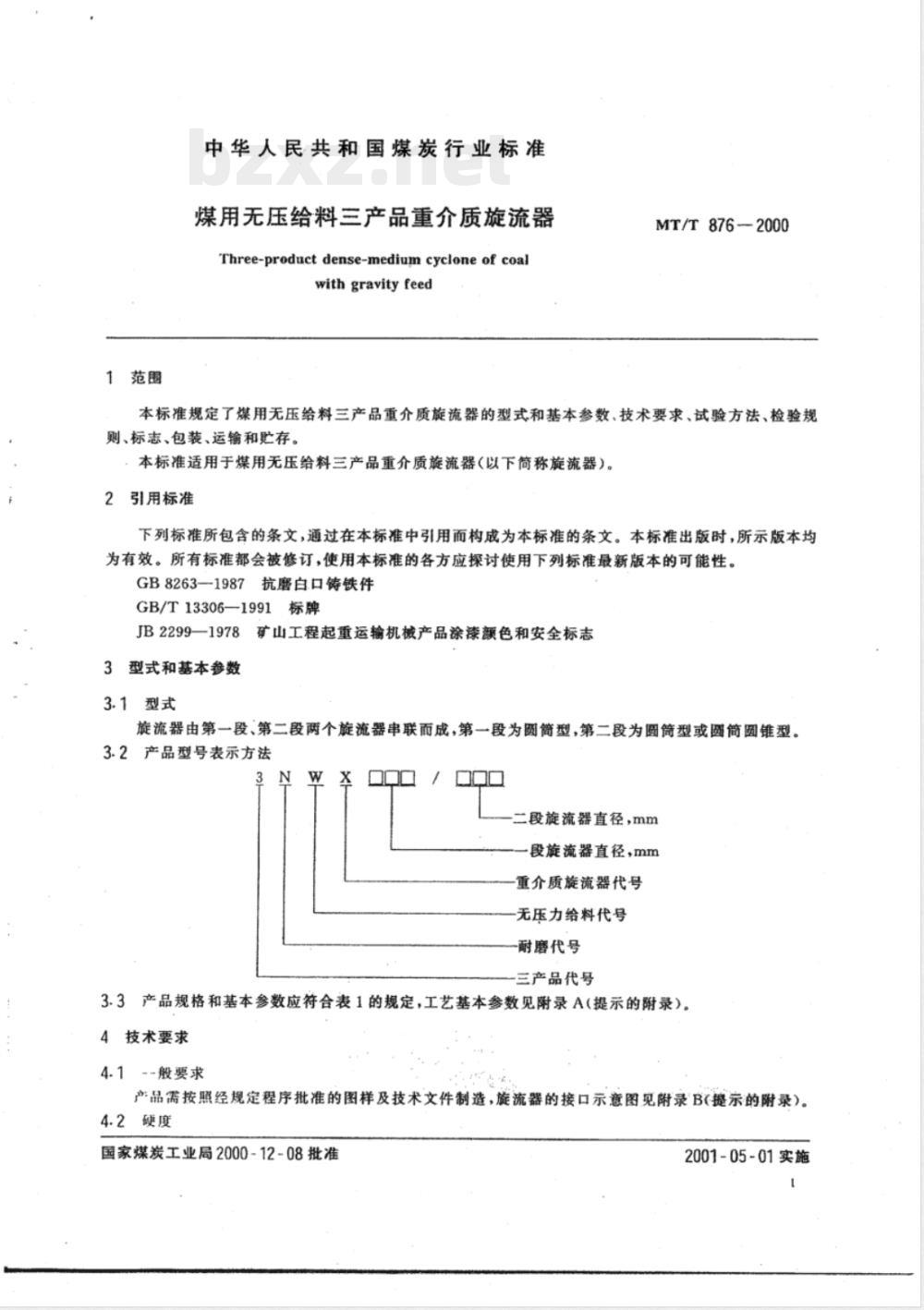

中华人民共和国煤炭行业标准
煤用无压给料三产品重介质旋流器Three-product dense-medium cyclone of coalwith gravity feed
MT/T876-2000
本标准规定了煤用无压给料三产品重介质旋流器的型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和存。
本标准适用于煤用无压给料三产品重介质旋流器（以下简称旋流器）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB8263-1987抗磨白.口铸铁件
GB/T13306—1991标牌
JB2299—1978矿山工程起重运输机械产品涂漆额色和安全标志3型式和基本参数
3.1型式
旋流器由第一段、第二段两个旋流器串联而成，第一段为圆简型，第二段为圆筒型或圆简圆锥型。3.2产品型号表示方法
二段旋流器直径，mm
段旋流器直径，mm
重介质旋流器代号
无压力给料代号
耐磨代号bzxz.net
三产品代号
3.3产品规格和基本参数应符合表1的规定，工艺基本参数见附录A(提示的附录)。4技术要求
4.1--般要求
产品需按照经规定程序批准的图样及技术文件制造，旋流器的接口示意图见附录B（示的附录）。4.2硬度
国家煤炭工业局2000-12-08批准2001-05-01实施
MT/T876—2000

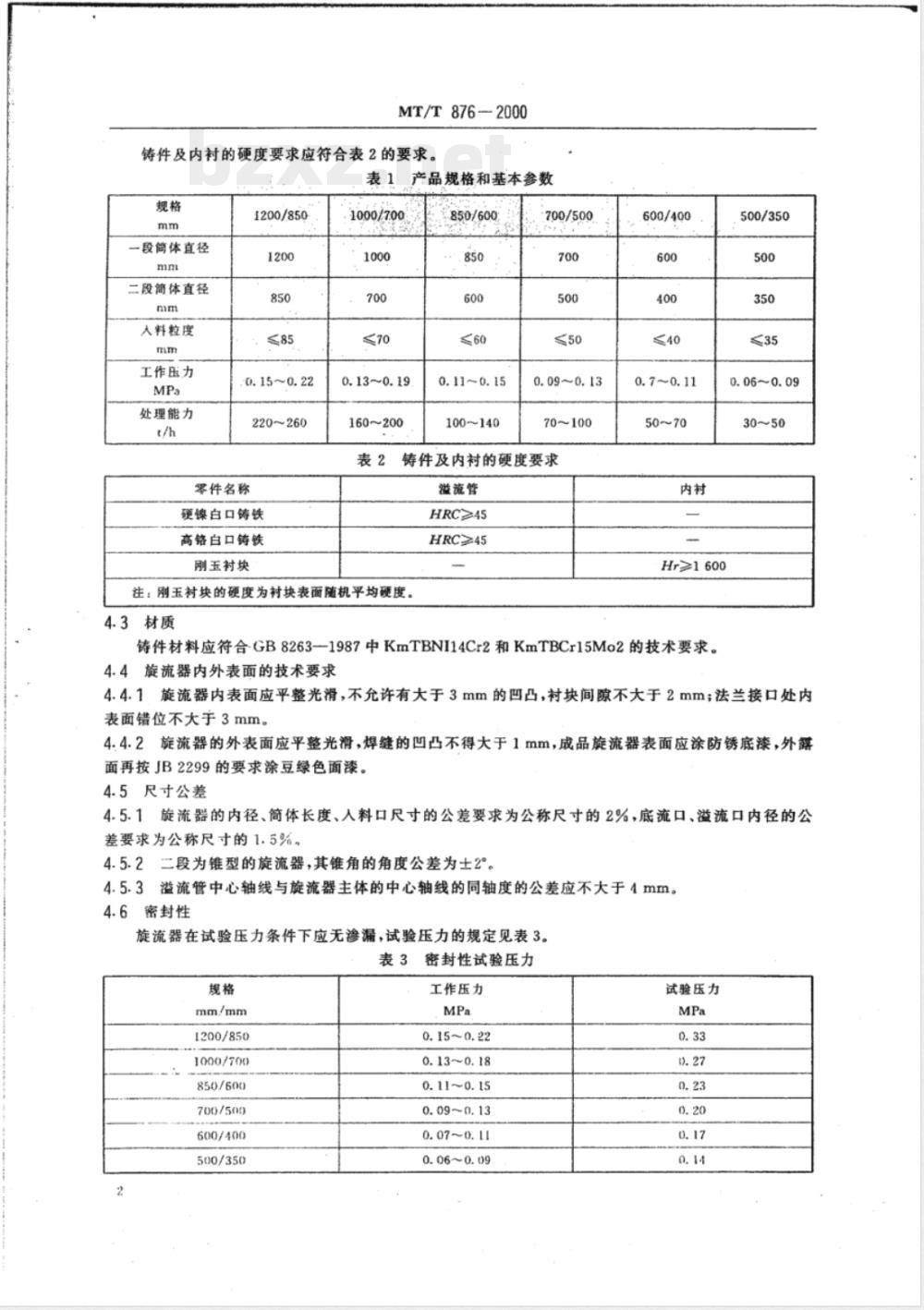

铸件及内衬的硬度要求应符合表2的要求。表1产品规格和基本参数
一段筒体直径
二段简体直径
人料粒度
工作压力
处理能力
1200/850
0.15~0.22
220~260
零件名称
硬镍白口铸铁
高铬白口铸铁
刚玉衬块
1000/700
0.13~0.19
160～200
850/600
0.11~0.15
100~140
700/500
0.09~0.13
70~100
铸件及内衬的硬度要求
溢流管
HRC≥45
HRC≥45
注：刚玉衬块的硬度为衬块表面随机平均硬度。4.3材质
600/400
Hr≥1600
铸件材料应符合-GB8263-1987中KmTBNI14Cr2和KmTBCr15Mo2的技术要求。4.4旋流器内外表面的技术要求
500/350
0.06~0.09
4.4.1、旋流器内表面应平整光滑，不允许有大于3mm的凹凸，衬块间隙不大于2mm；法兰接口处内表面错位不大于3mm。
4.4.2旋流器的外表面应平整光滑，焊缝的凹凸不得大于1mm，成品旋流器表面应涂防锈底漆，外露面再按JB2299的要求涂豆绿色面漆。4.5尺寸公差
4.5.1旋流器的内径、简体长度、入料口尺寸的公差要求为公称尺寸的2%，底流口、溢流口内径的公差要求为公称尺寸的1.5%，
4.5.2二段为锥型的旋流器，其锥角的角度公差为士2°。4.5.3溢流管中心轴线与旋流器主体的中心轴线的同轴度的公差应不大于4mm。4.6密封性
旋流器在试验压力条件下应无渗漏，试验压力的规定见表3。表3密封性试验压力
1200/850
1000/T00
850/600
700/509)
600/400
500/350
工作压力
0.15~0.22
0.13~0.18
0.11~0.15
0. 09~ 0. 13
0. 07~0.11
0.06~0. 09
试验压力

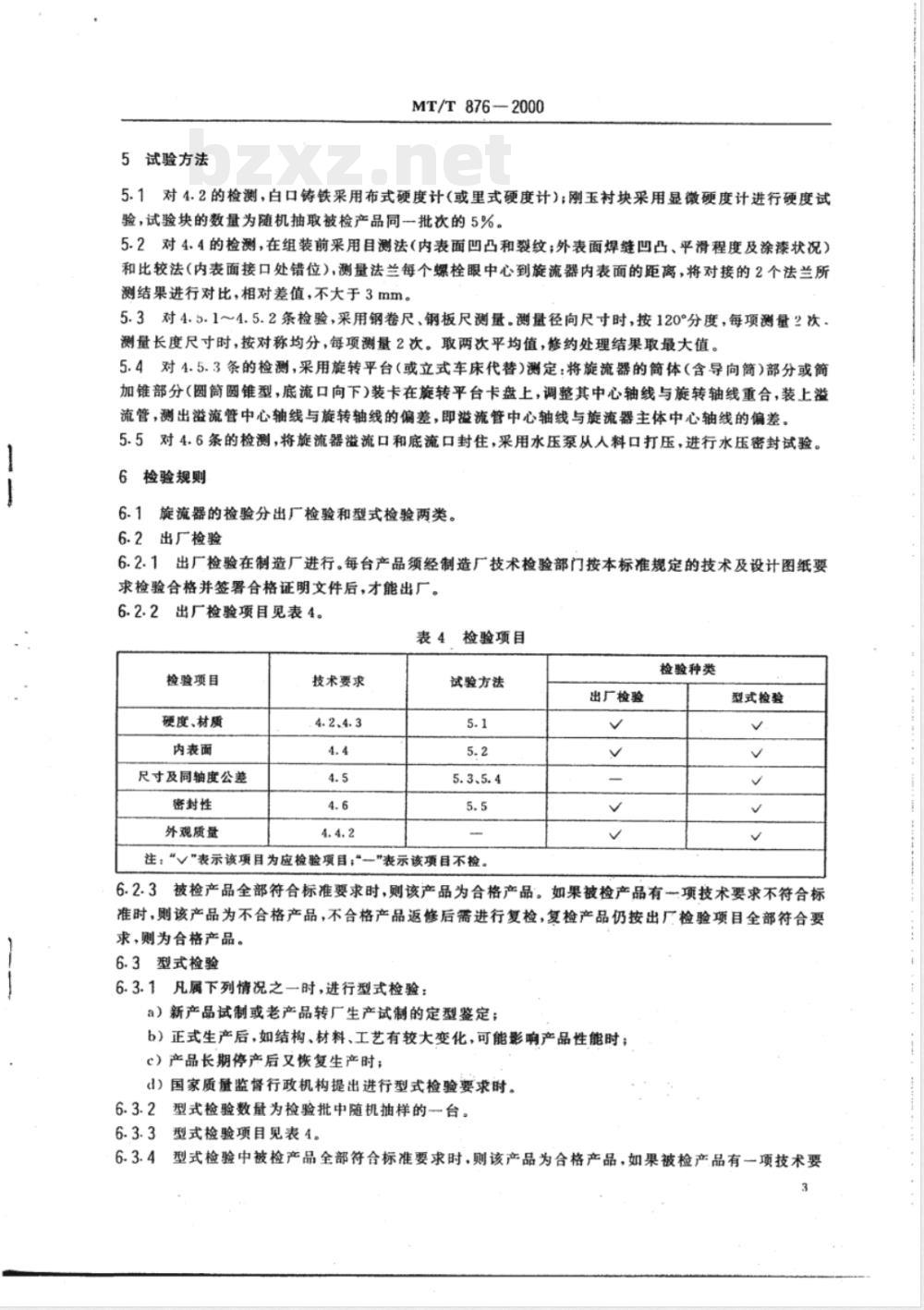

5试验方法
MT/T876-2000
5.1对4.2的检测，白口铸铁采用布式硬度计（或里式硬度计）；刚玉村块采用显微硬度计进行硬度试验，试验块的数量为随机抽取被检产品同一批次的5%。5.2对4.4的检测，在组装前采用目测法（内表面凹凸和裂纹；外表面焊缝凹凸、平滑程度及涂漆状况）和比较法（内表面接口处错位），测量法兰每个螺栓眼中心到旋流器内表面的距离，将对接的2个法兰所测结果进行对比，相对差值，不大于3mm。5.3对4.5.1～4.5.2条检验，采用钢卷尺、钢板尺测量。测量径向尺寸时，按120°分度，每项测量2次.测量长度尺寸时，按对称均分，每项测量2次。取两次平均值，修约处理结果取最大值。5.4对4.5.3条的检测，采用旋转平台（或立式车床代替)测定：将旋流器的简体（含导向筒）部分或筒加锥部分（圆筒圆锥型，底流口向下)装卡在旋转平台卡盘上，调整其中心轴线与旋转轴线重合，装上溢流管，测出溢流管中心轴线与旋转轴线的偏差，即溢流管中心轴线与旋流器主体中心轴线的偏差。5.5对4.6条的检测，将旋流器溢流口和底流口封住，采用水压泵从人料口打压，进行水压密封试验。6检验规则
6.1旋流器的检验分出厂检验和型式检验两类。6.2出厂检验
6.2.1出厂检验在制造厂进行。每台产品须经制造厂技术检验部门按本标准规定的技术及设计图纸要求检验合格并签署合格证明文件后，才能出厂。6.2.2出厂检验项目见表4。
表4检验项目
检验项目
硬度、材质
内表面
尺寸及同轴度公差
密封性
外观质量
技术要求
4.2、4.3
试验方法
5.3、5.4
注：“√\表示该项目为应检验项目；\\表示该项目不检。出厂检验
检验种类
型式检验
6.2.3被检产品全部符合标准要求时，则该产品为合格产品。如果被检产品有一项技术要求不符合标准时，则该产品为不合格产品，不合格产品返修后需进行复检，复检产品仍按出厂检验项目全部符合要求，则为合格产品。
6.3型式检验
6.3.1凡属下列情况之一时，进行型式检验：a）新产品试制或老产品转厂生产试制的定型鉴定；b）正式生产后，如结构、材料、工艺有较大变化，可能影响产品性能时；c）产品长期停产后又恢复生产时；）国家质量监督行政机构提出进行型式检验要求时。6.3.2型式检验数量为检验批中随机抽样的一台。6.3.3型式检验项目见表4。
6.3.4型式检验中被检产品全部符合标准要求时，则该产品为合格产品，如果被检产品有一项技术要3
MT/T876-2000
求不符合标准时，则该产品为不合格产品。不合格产品返修后需进行复检，复检产品仍按型式检验项目全部符合要求，则为合格产品。标志、包装、运输和存
7.1每台产品应在接近给料部位固定产品标牌，其形式和尺寸应符合GB/T13306的规定，并标明下列内容
a）制造厂名称；
b）产品名称、型号；
c）人料粒度上限，mm；
d）工作压力，MPa；
e）处理能力，t/h；
f）整机质量，kgs
g）出厂编号；
h）出厂日期。
7.2随机应附带下列文件
a）产品说明书；
b）产品合格证；
c）产品安装图；
d）装箱单。
7.3机器包装应符合水路、陆路及集装箱的运输要求。7.4包装箱外壁应有明显的文字标记，内容包括：a）制造厂名称；
b）产品名称、型号；
c）收货单位及地址；
d）净重、毛重；
e）箱体外形尺寸。
旋流器应在室内保存。
一段筒体直径
二段筒体直径
人料口尺寸
人料粒度
工作压力
处理能力
最小循环量
双圆筒型
MT/T876-2000
附录A
（提示的附录）
煤用无压给料三产品重介质旋流器主要技术参数1200/850
240×240
0.15~0.22
220~260
1000/700
200×200
0.13~0.19
160~200
850/600
200×100
0.11~0.15
100~140
附录B
（提示的附录）
700/500
200×100
0.09~0.13
70~100
煤用无压给料三产品重介质旋流器接口示意图合格介质入口
中煤出口
600/400
120×120
原煤入口
研石出口
500/350
100×100
0.06~0.09
圆筒圆锥型
合格介员入口
MT/T 8762000
中煤出口
原煤入口
研石出口
MT/T876—2000
ISBN7-5020-1997-9
MT/T876-2000
中华人民共和国煤炭
行业标准
煤用无压给料三产品重介质旋流器MT/T876--2000
煤炭工业出版社出版
《北京申朝阳区药药居35号100029）北京宏伟胶印厂印刷
新华书店北京发行所发行
开本880×1230mm1/16印张5/8
字数11千字
2001年5月第1版
印数1-235
2001年5月第1次印刷
ISBN7-5020-1997-9/F652.2
社内编号4768定价12.00元
版权所有
违者必究
本书如有缺页、倒页、脱页等质量问题，本社负责调换
