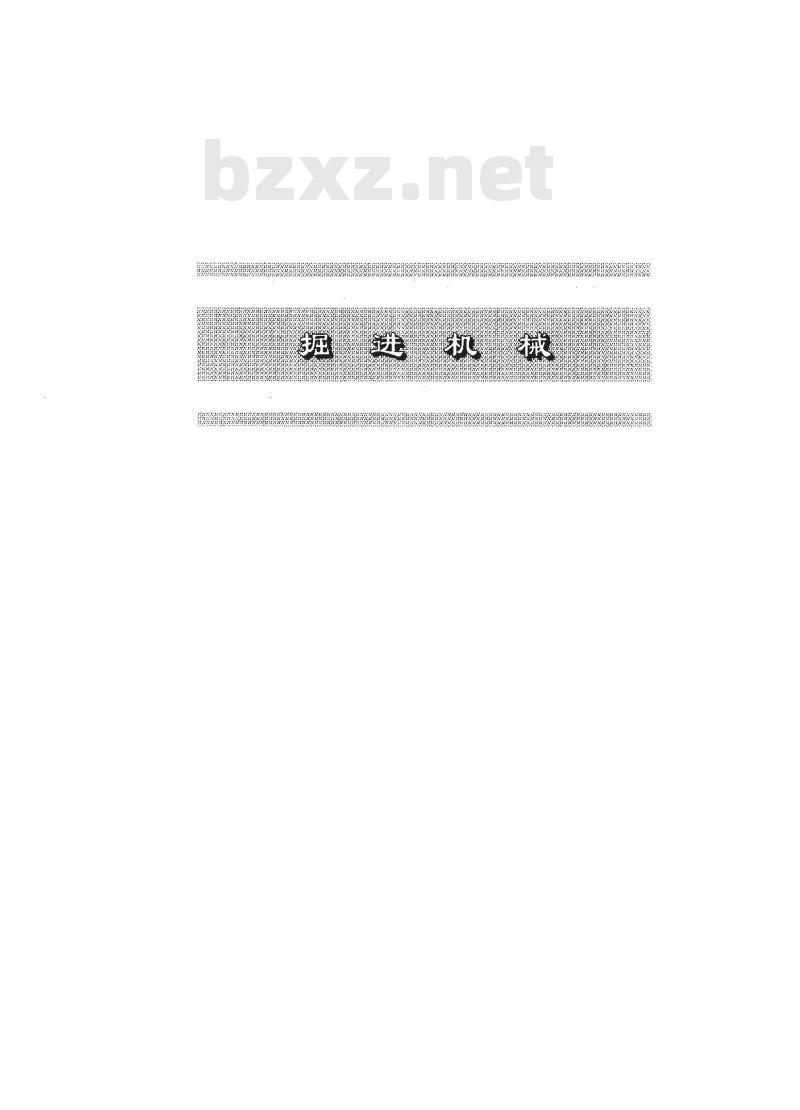

掘进选机械

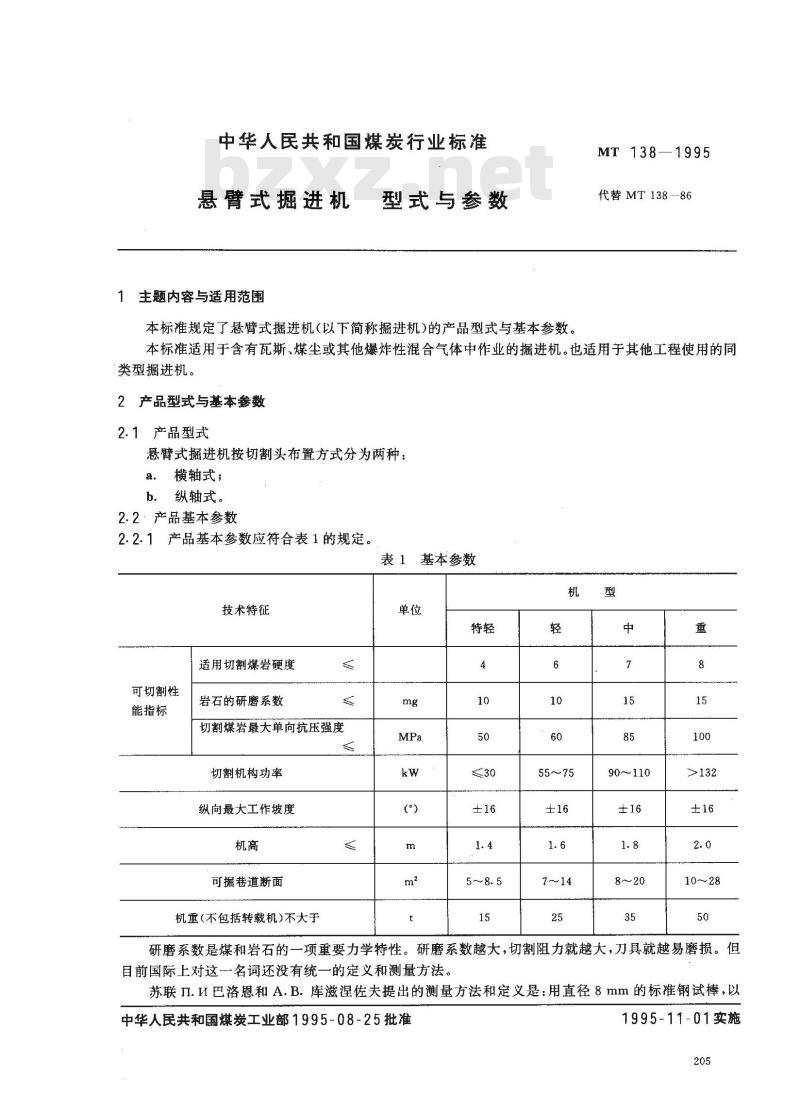

中华人民共和国煤炭行业标准
悬臂式掘进机
1主题内容与适用范围
型式与参数
本标准规定了悬臂式掘进机(以下简称掘进机)的产品型式与基本参数。MT 138—1995
代替MT138.--86
本标准适用于含有瓦斯、煤尘或其他爆炸性混合气体中作业的掘进机。也适用于其他工程使用的同类型掘进机。
2产品型式与基本参数
2.1产品型式
悬臂式掘进机按切割头布置方式分为两种：a．横轴式；
纵轴式。
2.2·产品基本参数
2.2.1产品基本参数应符合表1的规定。表 1基本参数
技术特征
适用切割煤岩硬度
可切割性
能指标
岩石的研磨系数
切割煤岩最大单向抗压强度
切割机构功率
纵向最大工作坡度
可掘巷道断面
机重(不包括转载机)不大于
55～75
90～110
研磨系数是煤和岩石的一项重要力学特性。研磨系数越大，切割阻力就越大，刀具就越易磨损。但目前国际上对这一名词还没有统一的定义和测量方法。苏联Ⅱ.HИ巴洛恩和A.B.库滋涅佐夫提出的测量方法和定义是：用直径8mm的标准钢试棒，以中华人民共和国煤炭工业部1995-08-25批准1995-11-01实施
MT.1381995

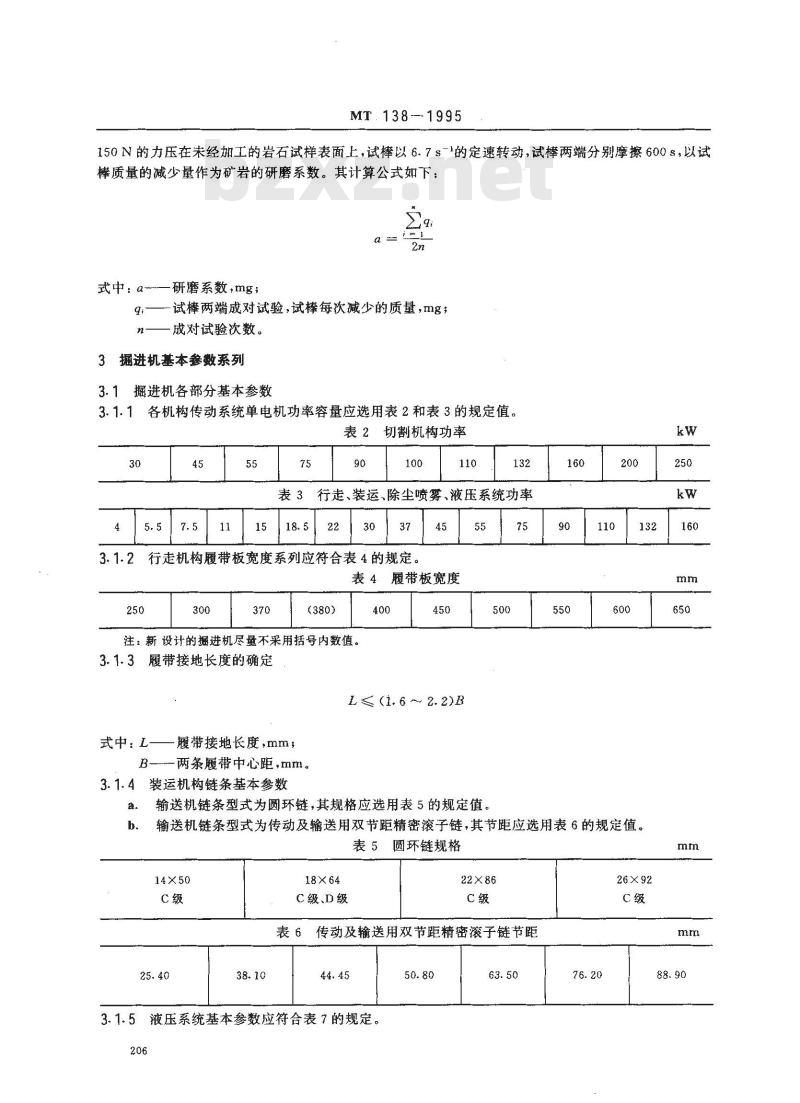

150N的力压在未经加工的岩石试样表面上，试棒以6.7s-1的定速转动，试棒两端分别摩擦600s，以试棒质量的减少量作为矿岩的研磨系数。其计算公式如下：2n
研磨系数，mg；
式中：a---
q:——试棒两端成对试验，试棒每次减少的质量，mg;n——成对试验次数。
3掘进机基本参数系列
3.1掘进机各部分基本参数
3.1.1各机构传动系统单电机功率容量应选用表2和表3的规定值。表2
切割机构功率
行走、装运、除尘喷雾、液压系统功率22
3.1.2行走机构履带板宽度系列应符合表4的规定。45
表4履带板宽度
（380）
注：新设计的掘进机尽量不采用括号内数值。3.1.3履带接地长度的确定
L ≤(1. 6 ~ 2. 2)B
式中：L履带接地长度,mm；
B—m--两条履带中心距，mm。
3.1.4装运机构链条基本参数
a。输送机链条型式为圆环链，其规格应选用表5的规定值，500
b．输送机链条型式为传动及输送用双节距精密滚子链，其节距应选用表6的规定值。表5圆环链规格
14×50
18×64
C级、D级
表6传动及输送用双节距精密滚子链节距44.45
3.1.5液压系统基本参数应符合表7的规定。206
26×92
系统额定压力
液压缸内径
MT138-1995

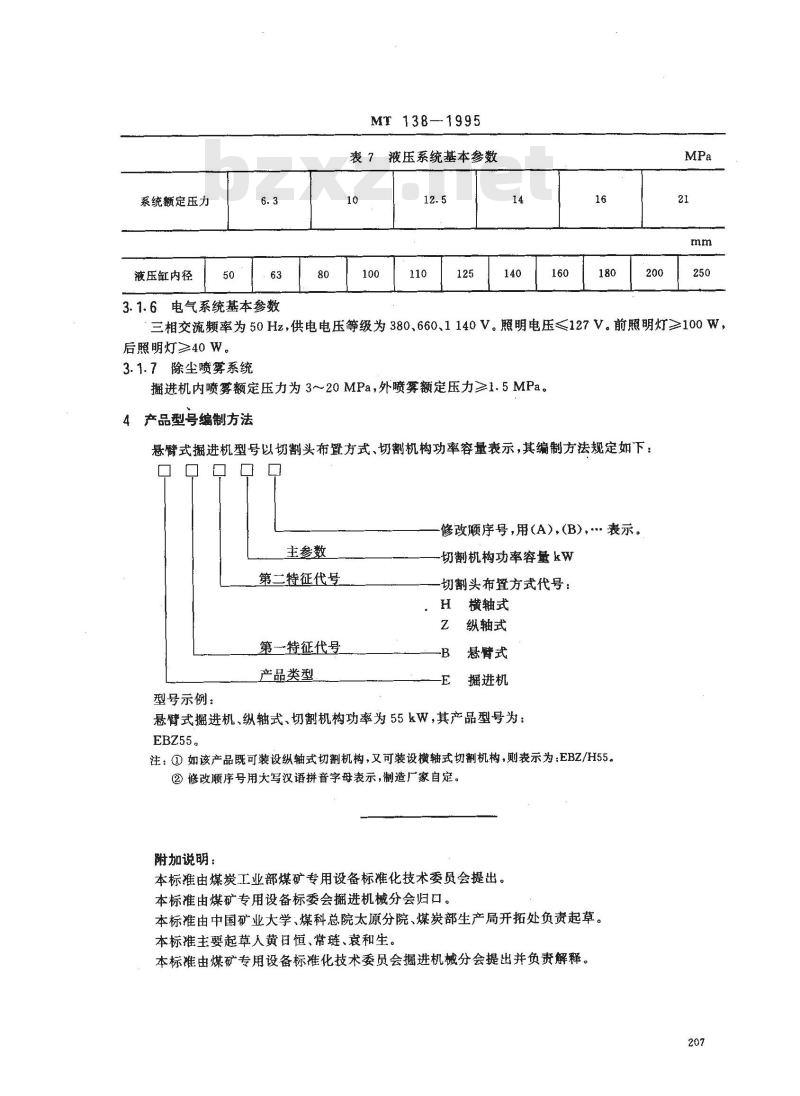

表7液压系统基本参数
3.1.6电气系统基本参数Www.bzxZ.net
三相交流频率为50Hz，供电电压等级为380、660、1140V。照明电压<127V。前照明灯≥100W，后照明灯≥40W。
3.1.7除尘喷雾系统
掘进机内喷雾额定压力为3～20MPa，外喷雾额定压力≥1.5MPa。4产品型号编制方法
悬臂式掘进机型号以切割头布置方式、切割机构功率容量表示，其编制方法规定如下：口
型号示例：
修改顺序号，用（A)，（B)，表示。主参数
第二特征代号
第一特征代号
产品类型
切割机构功率容量kW
切割头布置方式代号：
H横轴式
纵轴式
悬臂式
掘进机
悬臂式掘进机、纵轴式、切割机构功率为55kW，其产品型号为：EBZ55。
注：①如该产品既可装设纵轴式切割机构，又可装设横轴式切割机构，则表示为：EBZ/H55。②修改顺序号用大写汉语拼音字母表示，制造厂家自定。附加说明：
本标摊由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标委会掘进机械分会归口。本标准由中国矿业大学、煤科总院太原分院、煤炭部生产局开拓处负责起草。本标推主要起草人黄日恒、常琏、袁和生。本标准由煤矿专用设备标准化技术委员会掘进机械分会提出并负责解释。207
