【地方标准】 水产养殖溶解氧无线测控系统技术规范

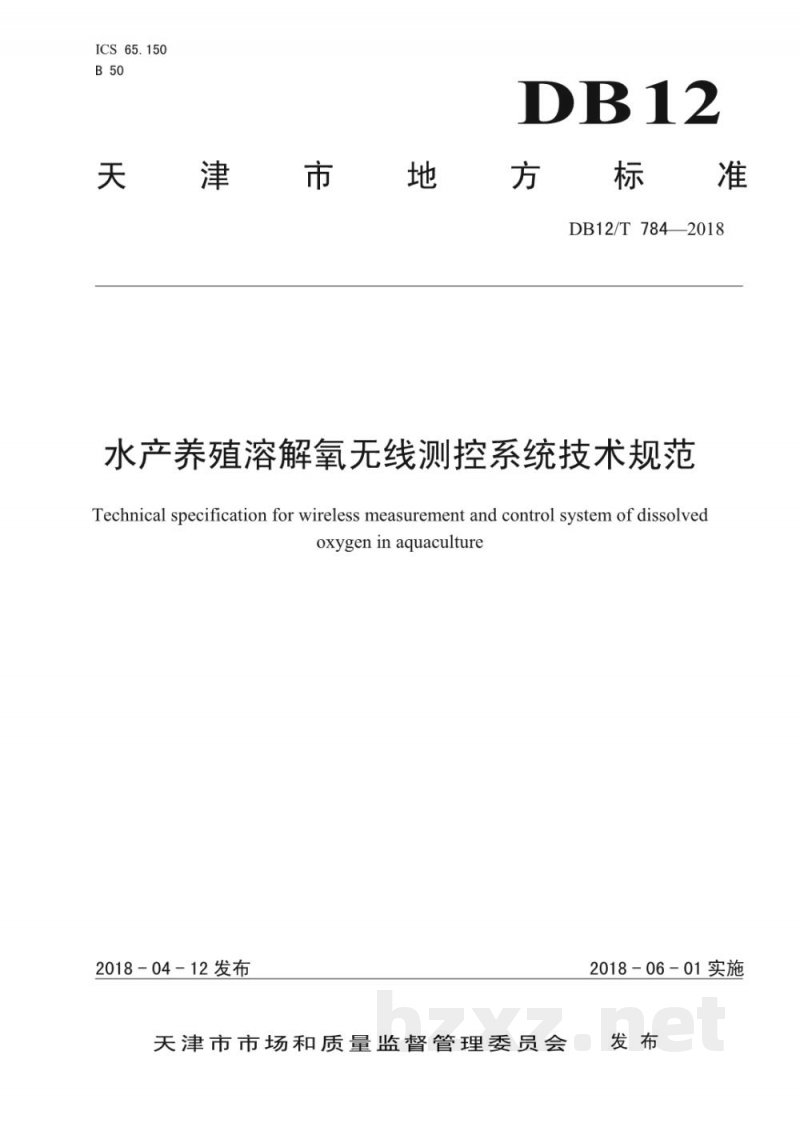

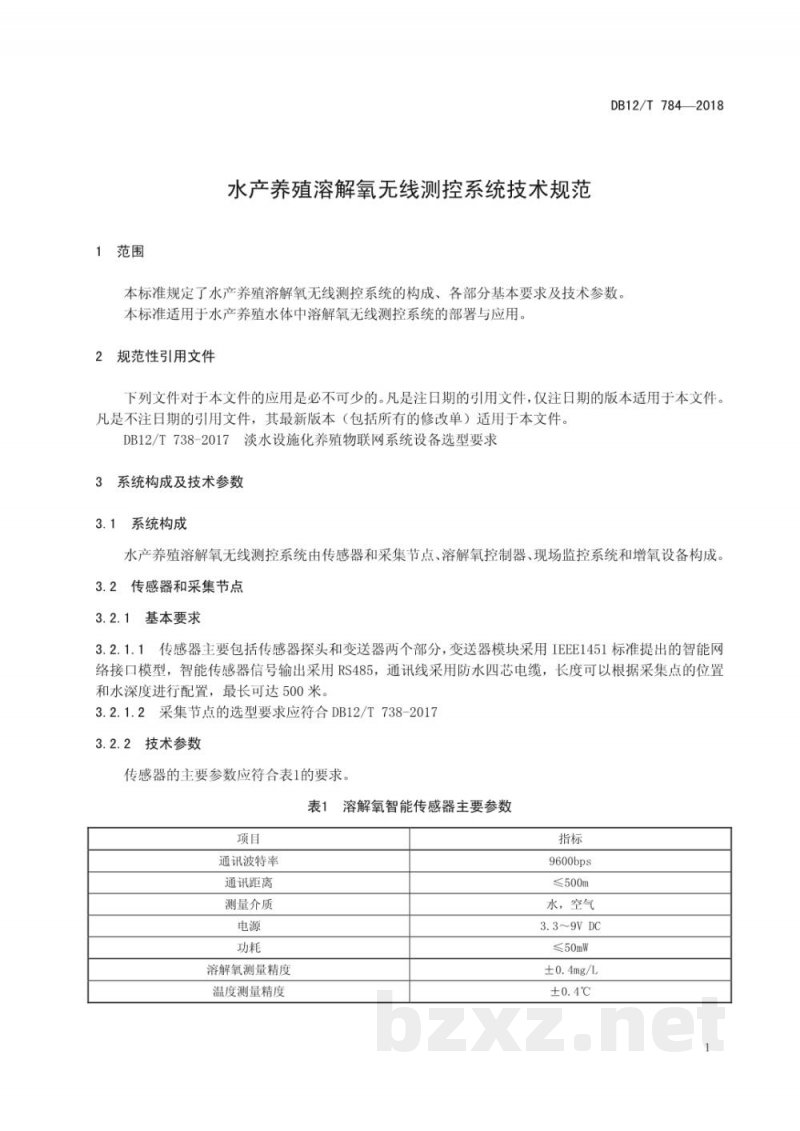

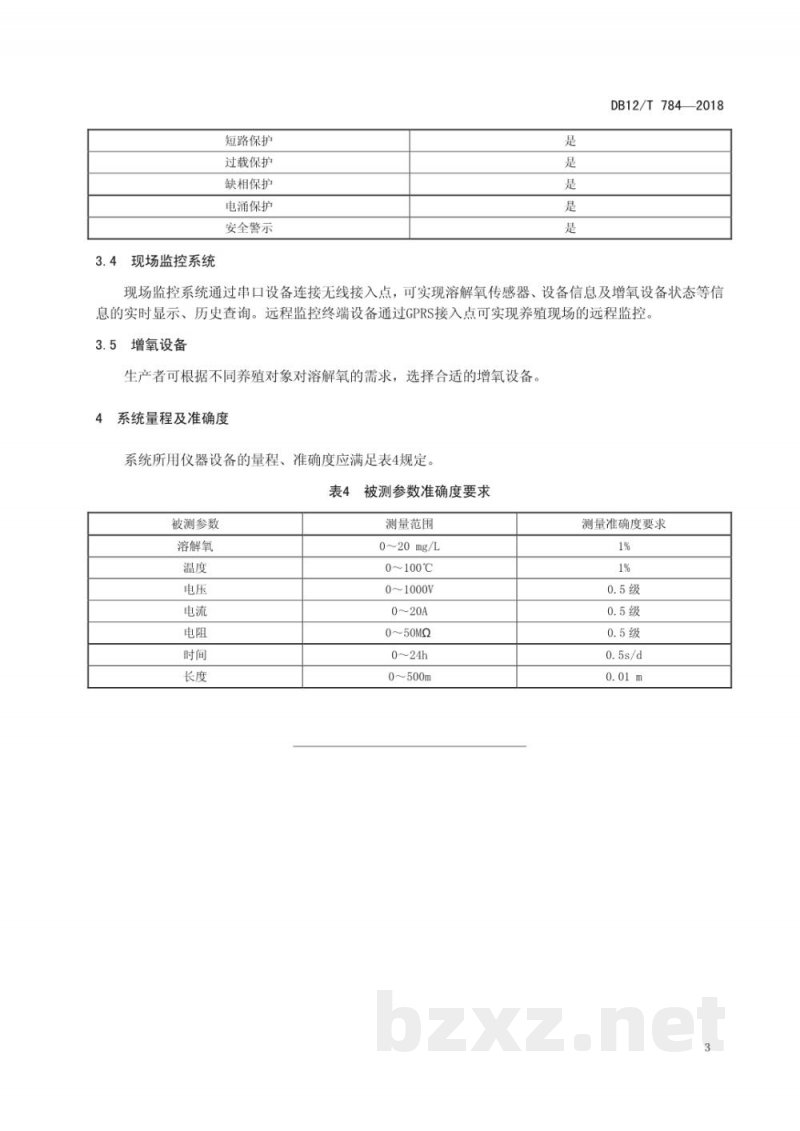

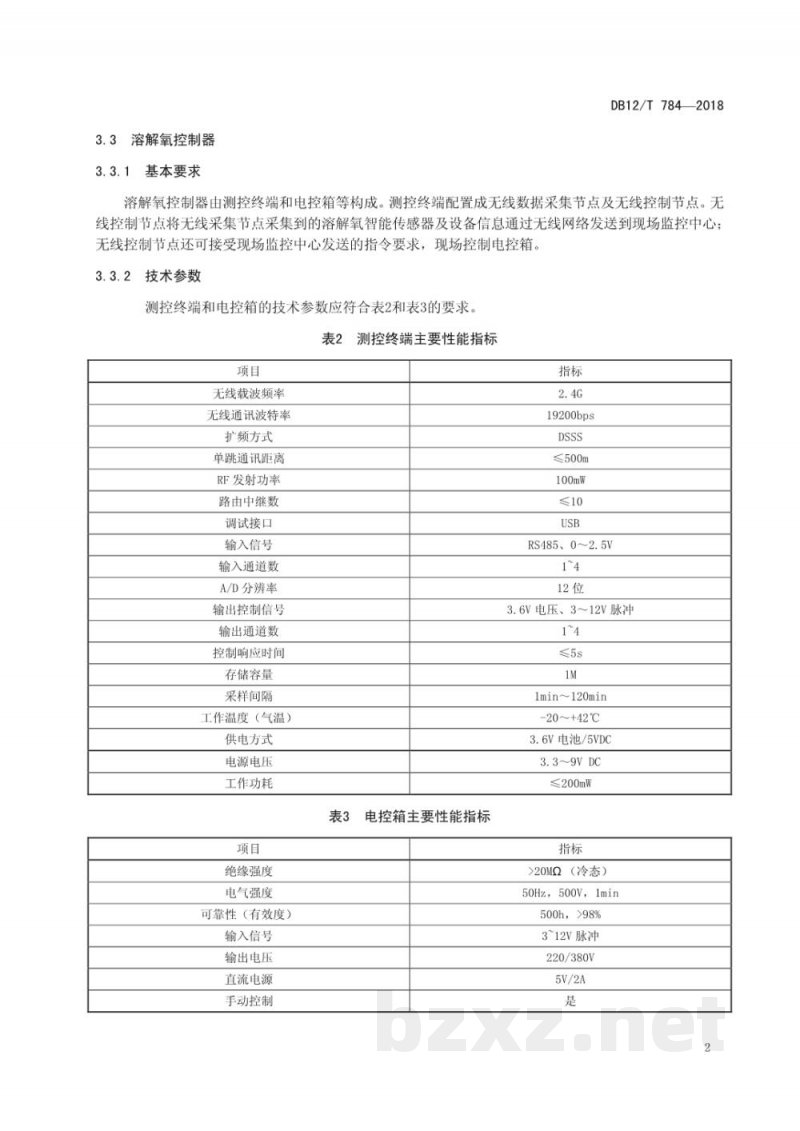

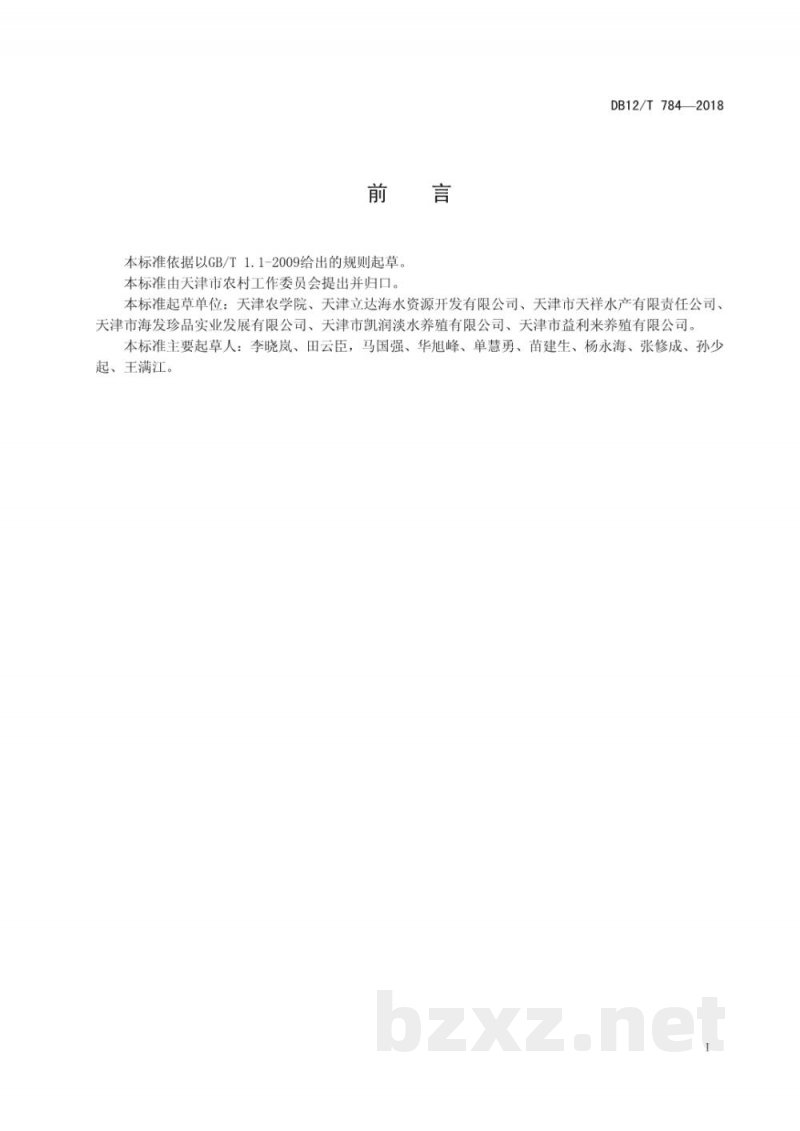

ICS 65.150 天津市地方标准 DB12/T784-2018 水产养殖溶解氧无线测控系统技术规范 Technical specification for wireless measurement and control system of dissolved oxygen in aquaculture 2018-04-12发布 天津市市场和质量监督管理委员会 2018-06-01实施 前言 本标准依据GB/T1.1-2009给出的规则起草。本标准由天津市农村工作委员会提出并归口。本标准起草单位：天津农学院、天津立达海水资源开发有限公司、天津市天祥水产有限责任公司、天津市海发珍品实业发展有限公司、天津市凯润淡水养殖有限公司、天津市益利来养殖有限公司。本标准主要起草人：李晓岚、田云臣、马国强、华旭峰、单慧勇、苗建生、杨永海、张修成、孙少起、王满江。 1 范围 本标准规定了水产养殖溶解氧无线测控系统的构成、各部分基本要求及技术参数。本标准适用于水产养殖水体中溶解氧无线测控系统的部署与应用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 DB12/T738-2017 淡水设施化养殖物联网系统设备选型要求 3 系统构成及技术参数 3.1 系统构成 水产养殖溶解氧无线测控系统由传感器和采集节点、溶解氧控制器、现场监控系统和增氧设备构成。 3.2 传感器和采集节点 3.2.1 基本要求 3.2.1.1 传感器主要包括传感器探头和变送器两个部分。变送器模块采用IEEE1451标准提出的智能网络接口模型，智能传感器信号输出采用RS485，通讯线采用防水四芯电缆，长度可根据采集点位置和水深配置，最长可达500米。 3.2.1.2 采集节点的选型要求应符合DB12/T738-2017。 3.2.2 技术参数 传感器的主要参数应符合下表要求： 表1 溶解氧智能传感器主要参数 项目 | 指标 通讯波特率 | 9600bps 通讯距离 | ≤500m 测量介质 | 水，空气 电源 | 3.3~9VDC 功耗 | ≤50mW 溶解氧测量精度 | ±0.4mg/L 温度测量精度 | ±0.4℃ 3.3 溶解氧控制器 3.3.1 基本要求 溶解氧控制器由测控终端和电控箱构成。测控终端配置无线数据采集节点及无线控制节点。无线控制节点将采集到的溶解氧传感器及设备信息通过无线网络发送到现场监控中心，并接受现场监控中心指令控制电控箱。 3.3.2 技术参数 测控终端和电控箱的技术参数应符合下表要求： 表2 测控终端主要性能指标 项目 | 指标 无线载波频率 | 2.4G 无线通讯波特率 | 19200bps 扩频方式 | DSSS 单跳通讯距离 | ≤500m RF发射功率 | 100mW 路由中继数 | ≤10 调试接口 | USB 输入信号 | RS485、0~2.5V 输入通道数 | 14 A/D分辨率 | 12位 输出控制信号 | 3.6V电压、3~12V脉冲 输出通道数 | 14 控制响应时间 | 5s 存储容量 | 1M 采样间隔 | 1min~120min 工作温度 | -20~+42℃ 供电方式 | 3.6V电池/5VDC 电源电压 | 3.39VDC 工作功耗 | ≤200mW 表3 电控箱主要性能指标 项目 | 指标 绝缘强度 | >20MQ（冷态） 电气强度 | 50Hz, 500V, 1min 可靠性（有效度） | 500h, >98% 输入信号 | 3~12V脉冲 输出电压 | 220/380V 直流电源 | 5V/2A 手动控制 | 是 短路保护 | 是 过载保护 | 是 缺相保护 | 是 电涌保护 | 是 安全警示 | 是 3.4 现场监控系统 现场监控系统通过串口设备连接无线接入点，可实现溶解氧传感器、设备信息及增氧设备状态的实时显示和历史查询。远程监控终端通过GPRS接入点可实现养殖现场的远程监控。 3.5 增氧设备 生产者可根据不同养殖对象对溶解氧的需求，选择合适的增氧设备。 3.6 系统量程及准确度 系统所用仪器设备的量程和准确度应满足下表要求： 表4 被测参数及准确度 被测参数 | 测量范围 溶解氧 | 0~20mg/L 温度 | 0~100℃ 电压 | 0~10V 电流 | 0~10A 电阻 | 0~100kΩ 时间 | 精确到秒 长度 | 根据需求
