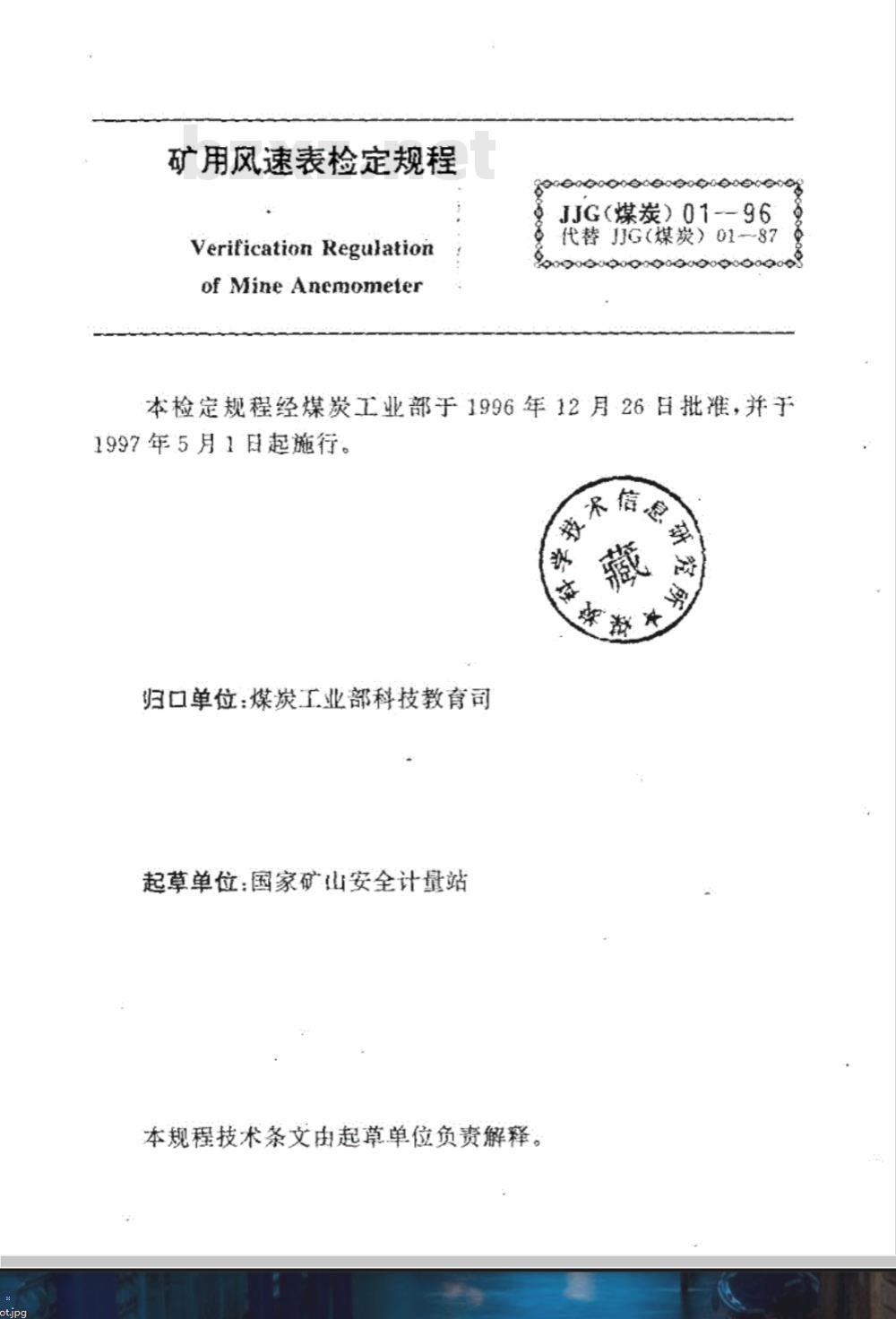

【国家计量标准(JJ)】 矿用风速表

矿用风速表检定规程
VerificationRegulation
of Mine Anemometer
JJG(煤炭)01--96
代替JG（煤炭）01-87
本检定规程经煤炭工业部于1996年12月26日批准，并于1997年5月1日起施行。
求信念
归口单位煤炭工业部科技教育司起草单位：国家矿山安全计量站本规程技术条文由起草单位负责解释。本规程主要起草人：
胡宗雄（国家矿山安全计量站）刘尚娥（煤炭科学研究总院重庆分院）邓德君（国家矿山安全计量站）四

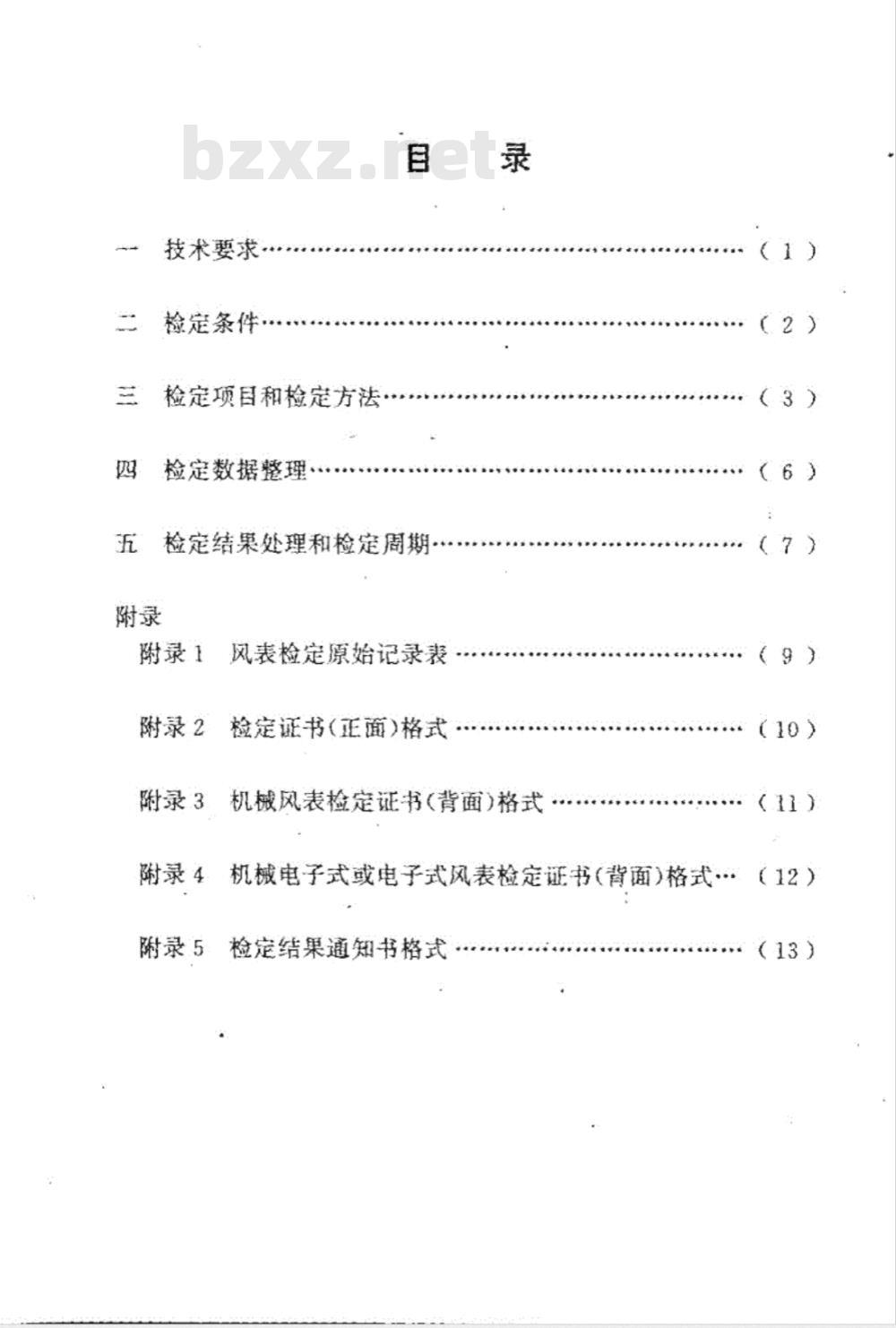

技术要求
检定条件，
检定项目和检定方法
检定数据整理
检定结果处理和检定周期
附录1
风表检定原始记录表
附录2
附录3
附录5
检定证书(正面)格式
机械风表检定证书(背面)格式：.2)
（3）
机械电子式或电子式风表检定证书（背面）格式（12）检定结果通知书格式
IG（煤炭)01-96
共13页
矿用风速表检定规程
第1页

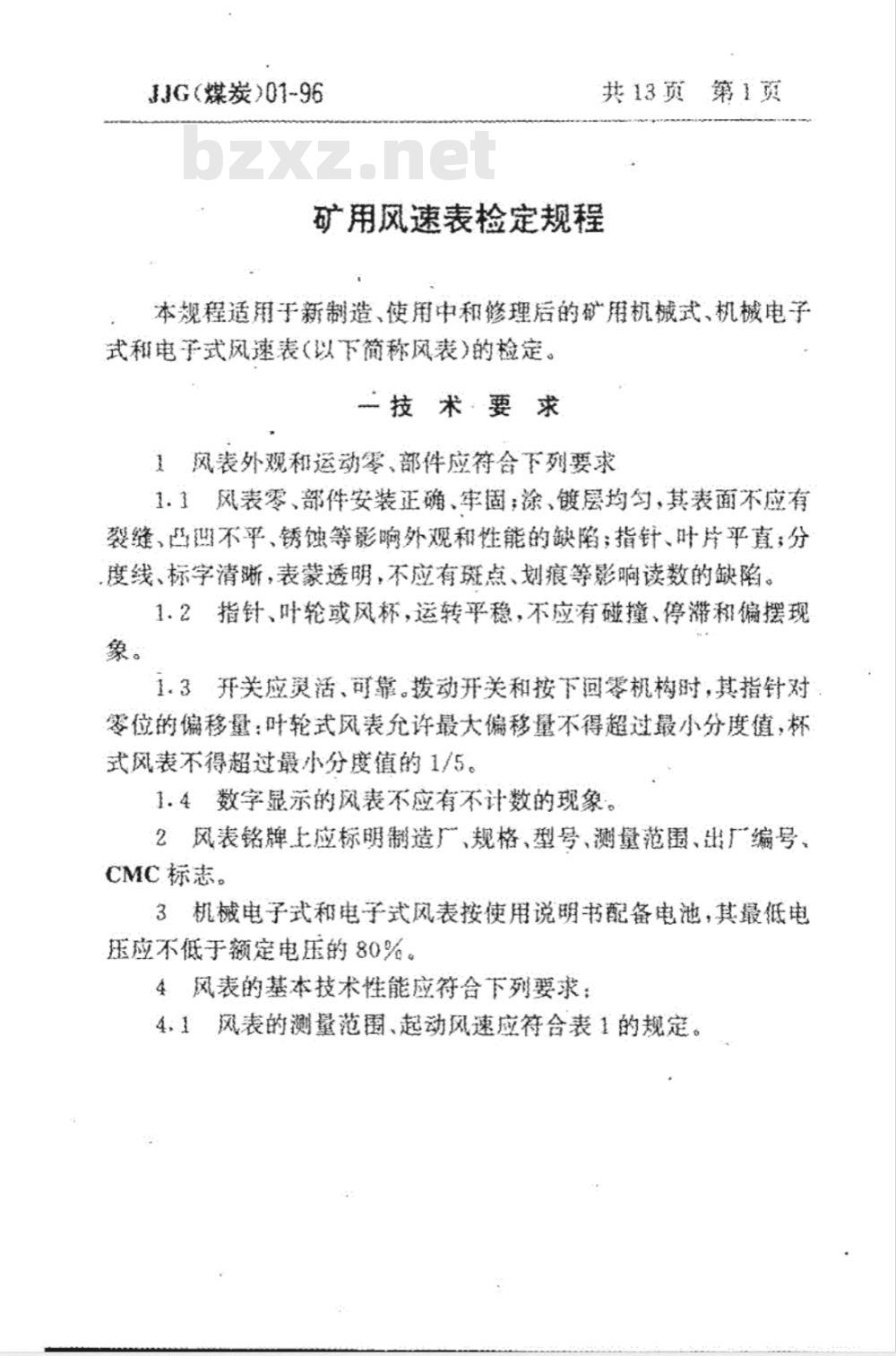

本规程适用于新制造、使用中和修理后的矿用机械式、机械电子式和电于式风速表（以下简称风表）的检定。一技术·要求
1风表外观和运动零、部件应符合下列要求1.1风表零、部件安装正确、牢固；涂、镀层均匀，其表面不应有裂缝、凸凹不平、锈蚀等影响外观和性能的缺陷，指针、叶片平真；分度线、标字清晰，表蒙透明，不应有斑点、划痕等影响读数的缺陷、1.2指针、叶轮或风杯，运转平稳，不应有碰撞、停滞和偏摆现象。
1.3开关应灵活、可靠。拨动开关和按下回零机构时，其指针对零位的偏移量：叶轮式风表允许最大偏移量不得超过最小分度值，杯式风表不得超过最小分度值的1/5。1.4数字显示的风表不应有不计数的现象2风表铭牌上应标明制造厂广规格，型号、测量范围、出厂编号、CMC标志。
3机械电子式和电子式风表按使用说明书配备电池，其最低电压应不低于额定电压的80%。

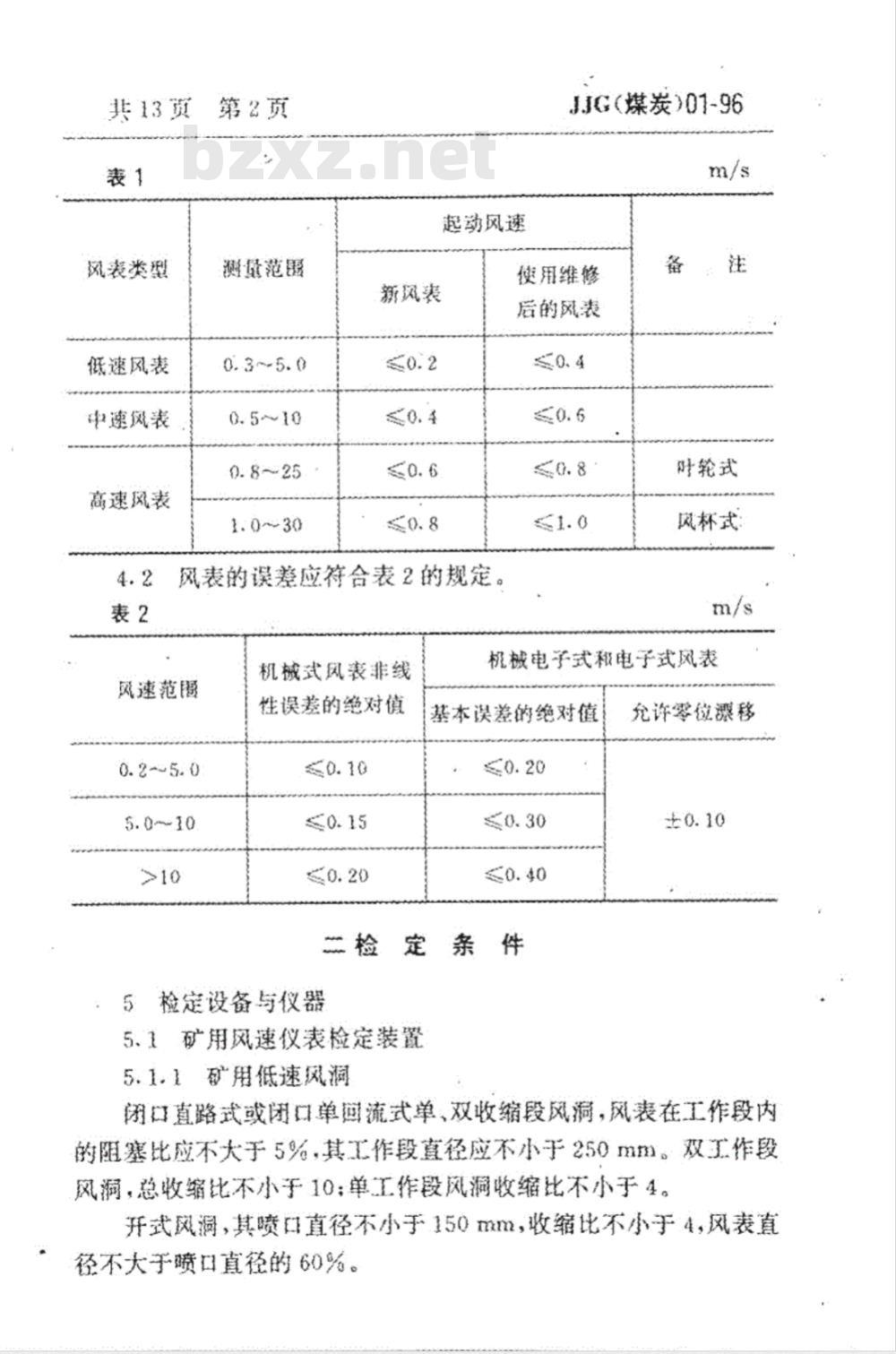

4风表的基本技术性能应符合下列要求：4、1风表的测量范围、起动风速应符合表1的规定。共13资
风表类型
低速风表
中速风表
高速风表
第2页
起动风速
新风裘
风表的误差应符合表2的规定。
机械武风表非线
风速范趣
性误差的绝对值
JJG(煤炭)01-96
使用维修
后的氮表
時轮式
风杯式：
机械电子式秘电子式风表
基本误差的绝对值
：5检定设备与仪器
5、1矿用风速仪表检定装置
5.1.1矿用低速风洞
允许零位漂移
主0:10
闭口直路式或闭口单回流式单，双收缩段风洞，风表在工作段内的阻塞比应不大于5%，其工作段真径应不小于250mm。双工作段风，总收缩比不小于10：单工作段风洞收缩比不小于4。开式风洞，其喷口直径不小于150mm，收缩比不小于4，风表真径不大于喷口直径的60%。
JJG（煤炭)01-96
共13页第3页
检验用风洞的风速范围应大于风表的测量范围，气流均匀性不大于1.50%，气流稳定性不大于0.50%。5.1.2微差压计测量范围不小于500Pa，误差0.8Pa。5.1.3皮托管校准系数0.998～1004；准确度二等。5.2大气压力表
最小分度值10Pa;误差士40Pa。
5.3精密温度计
测量范围050℃
5..4秒表
最小分度值0.1s。
5.5数字万用电表
准确度1.5级。
6检定环境条件
6.1矿用风速仪表检定装置应安装在试验室内。闭口单回流式风洞与四周墙壁的距离应不小于1m；闭口直路式风洞进、出风口与前、后墙壁的距离应不小于集风口直径，两侧与墙壁的距离应不小于1m；开式风洞，喷口出口与墙壁的距离应不小于1.5m，两侧与墙壁的距离应不小于1m。在上述距离范围内应无障碍物，进行风表检定时，应关闭好门窗，避免外界气流的于扰。6.2矿用风洞工作的环境温度应为5～35℃；测试室的环境温度应为20士5℃；检定一只风表环境温度变化不应超过1℃6.3测试室的最大环境噪声应不大于70dB(A)；风洞室的最大环境噪声应不大于85dB（A）。三检定项目和检定方法
（一）外观和运动零、部件的检查7待检定的风表，应将外表和运动部件上的粉尘、油污等痕迹清洗干净。
对本规程1.1、1.3和2条的检查，用目测方法进行；对1.2至1.4条的检查，将风表置于正常工作状态，先在无风流的条件下拨动共13页第4页
JJG(煤炭)01-96
开关，检查零位偏移；再在小于5m/s的风速条件下吹试，观察运动部件运转情况。具有数字显示的风表，观察显示屏上的数字显示情况。对本规程3条用方用电表检测。8外观及运动部件检查不合格的风表，应修理后才能进行示值：检定。
（二）示值检定
9检定前的准备
9.1在闭口式风洞中，风表和检定用皮托管安装在风洞工作段距离内壁应大于1/8工作段直径的风速均匀区。风表处于正常工作状态，迎风正对气流。检定用皮托管测头迎风正对气流，测头与气流轴向允许最大偏角士3°。
在双工作段闭口式风洞中，检低、中速风表时，风表安装在第一工作段，皮托管安装在第二工作段，如图1（检高、中速风表时，风表、：皮托管可安装在同一工作段）。1
1一第—工作段：2一风表，3一第二工作段，4一皮托管在单工作段闭口式风洞中，只能检高、中速风表，风表和皮托管安装在同工作段。皮托管测头应超前风表安装位置40～120mm。如图2。
G(摄)01-96
原创力文档
max.book118.cb40~120
预览与源文档一致下载高清无
1一皮托管：2工作段；3-风表
共页第5页
9.2在开式风洞中，低速风表应安装在距喷口出口0.5倍喷二直径的自由射流区;高、中速风表应安装在距喷口出口当0倍喷直经自由射流区。
max.book118.com
9.3调整好微差压计的水平状态和零位下闭吉式凤洞，用导管正确连接微差压计与皮托管的“十”、“一”接头；开式风洞，用导管正磺连接微差压计与孔板前、后的“十”“二”接头。9.4测量风洞试验室内的大气压力、温度等参数，并按下式开草空气密度0值
武中：p-
原：488交/（273.15+t）
一氢密度kg/8.com
P。气压力,Pa载高清无水印
t—温度，℃。
10检定步骤
10.1起动风速测定打开风表开关，启动风机，缓慢递增风速。当风表的风轮或风杯开始连续转动时测得的最低风速值。10.2风表示值检定在风表的测量范围内至少均布6个没点，采用递增法调节风速。检测每一个测点时,待风速稳定后，同时测联实际风速值和风表示值。每个测点风表呆值连续测量2次,每次测量时间不少干1加，相邻两次测量的风表示值，开轮式风表相盖应不大干最小分度值的2落，杯式风表相差不大于最小公意值的15实际风速值在每个送点的测量时间内测量3次，沟取平购值。10.3每贝风麦检定结束，复度微差压计的零位，若气初始零位共13页第6页
相差大于0.3Pa，检定结果无效，应重新检定。四检定数据整理
（一）实际风速的计算
JJG(煤炭)01-96
11在闭口式风洞中，用皮托管测动压值。风表与皮托管安装在同一工作段时，实际风速值按(2)式计算：V.
式中：V
一实际风速值,m/s;
P实际动压值,Pa;
p---空气密度,kg/m;
—皮托管校准系数。
风表装在第一工作段，皮托管装在第二工作段时，实际风速值按(3)式计算：
式中：N一一第二工作段与第一工作段的平均风速比。（3）
12在开式风洞中，用孔板测差压，实际风速值按（4)式计算：V兰KV
式中△p-孔板实测差压值，Pa:
K一一孔板系数、空气密度修正系数的乘积。（4）
13机械式风表根据检测计算各测点的实际风速值和对应的风表示值，用最小二乘法解算线性回归方程：V,=aV.+b
v2v)/n>bzxZ.net
Svs-av)/n
式中：V.实际风速值,m/s;
（5）
JJG（煤炭)01-96
V.风表示值,格/s;
第i测定点的实际风速值，m/s；第i测定点风表示值，格/s；
在风表测量范围内测点数；
回归系数，取到小数点后两位；回归常数，取到小数点后两位；一第测点。
14误差计算
共13页第7页
机械式风表的非线性误差按（8）式计算：AV.IV-b-aVal
式中：△V.—实际风速值的非线性误差，m/s。(8)
14.2机械电子式和电子式风表的基本误差按（9)式计算：AV= V-V.l
式中：△V实际风速值的基本误差，m/s。（二）检定曲线的绘制或修正系数的给定(9)
15机械式风表以纵坐标表示实际风速值V（m/s），横坐标表示风表示值V，（格/s）。根据线性回归方程或实际风速值和风表示值，在坐标纸上绘出风表测量范围内的检定曲线并给出曲线公式机械电子式和电子式风表：根据实际风速值和风表示值，给出修正系数或绘制检定曲线。
16风表检定原始记录表格式，见附录1。五检定结果处理和检定周期
17检定曲线或修正系数的校核：机械式风表，按本规程14.1.条的规定计算出最大的非线性误差；
机械电子式和电子式风表，按本规程14.2条的规定计算出最大的基本误差。
如果有一个测点风速超差，应重新补检。若补检仍超差，则该风表判为不合格。
共13页第8页
JJG(煤炭)01-96
18检定合格的机械式风表，发给附有检定曲线和线性回归方程的检定证书；检定合格的机械电子式和电子式风表，发给附有检定曲线或修正系数的检定证书。证书格式见附录2、附录3和附录4。检定不合格的风表，发给检定结果通知书。通知书格式见附录5。
19检定周期：
19.1矿井中使用的风表，检定周期为半年；实验室使用的风表，检定周期为一年。
使用中的风表有下列情况之一者，应进行检定。零部件损坏、失灵、经过清洗、修理后；使用中发现异常情况者。
