【地方标准】 能源计量数据采集系统技术规范

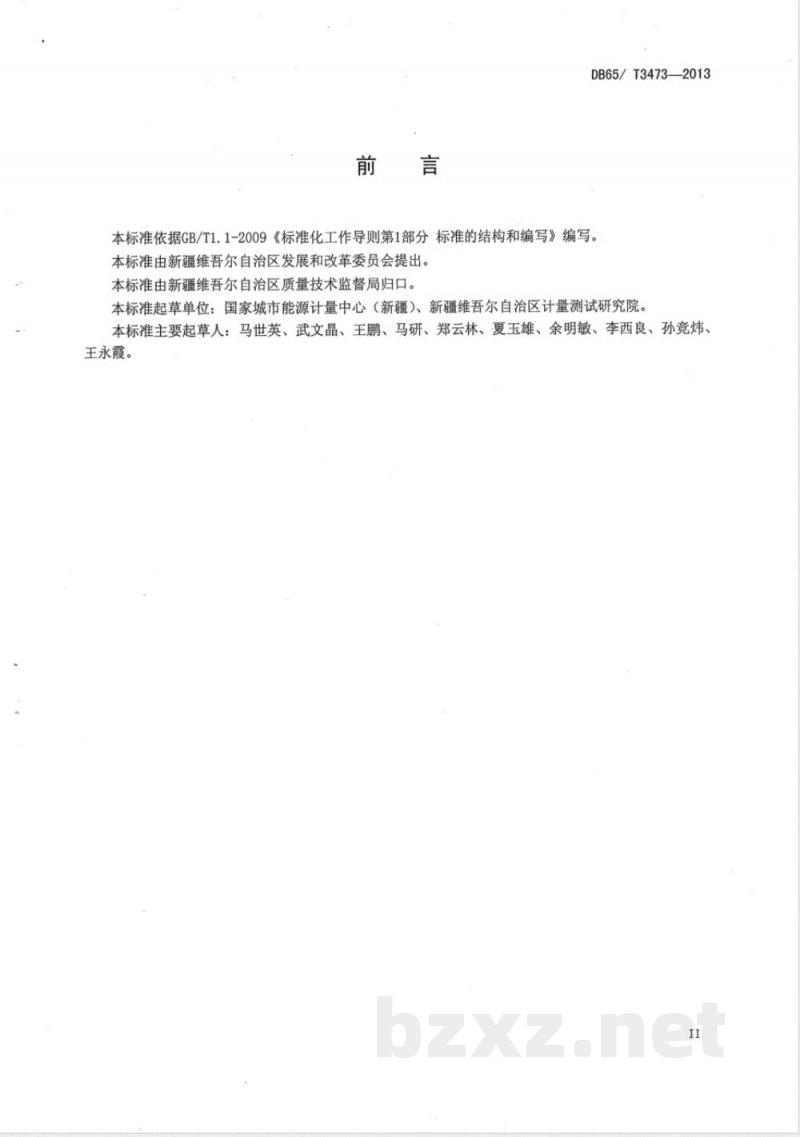

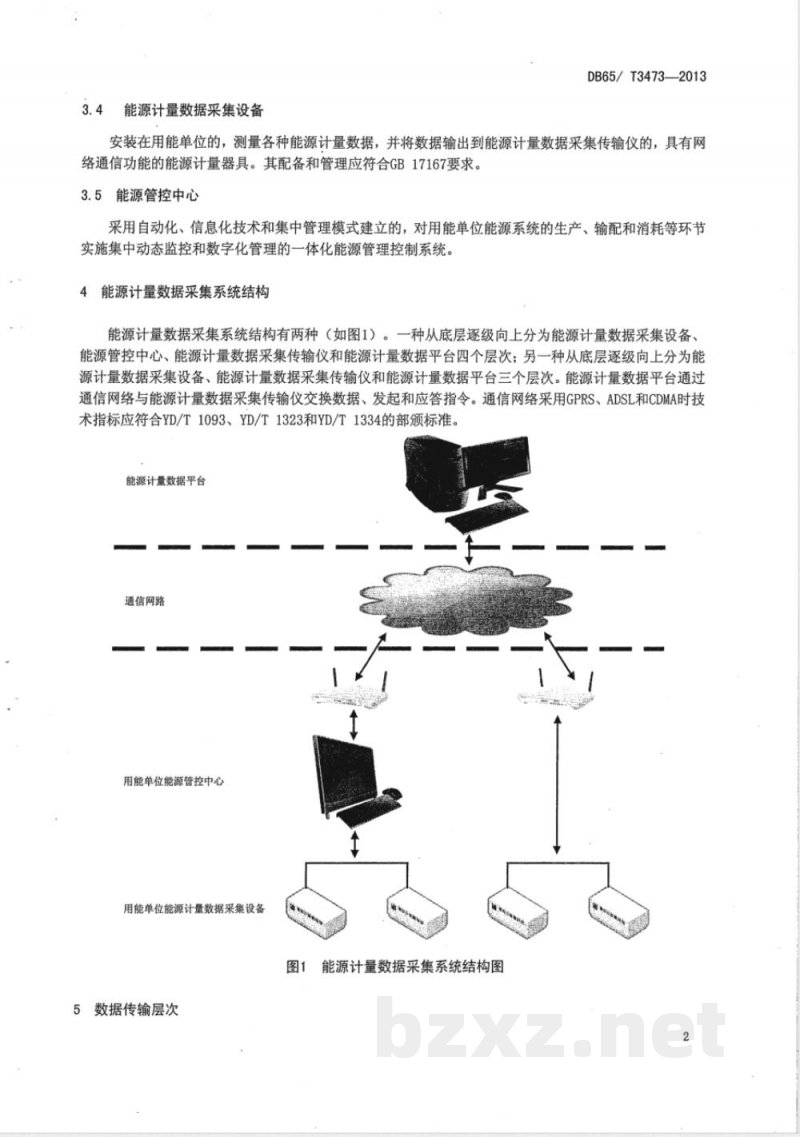

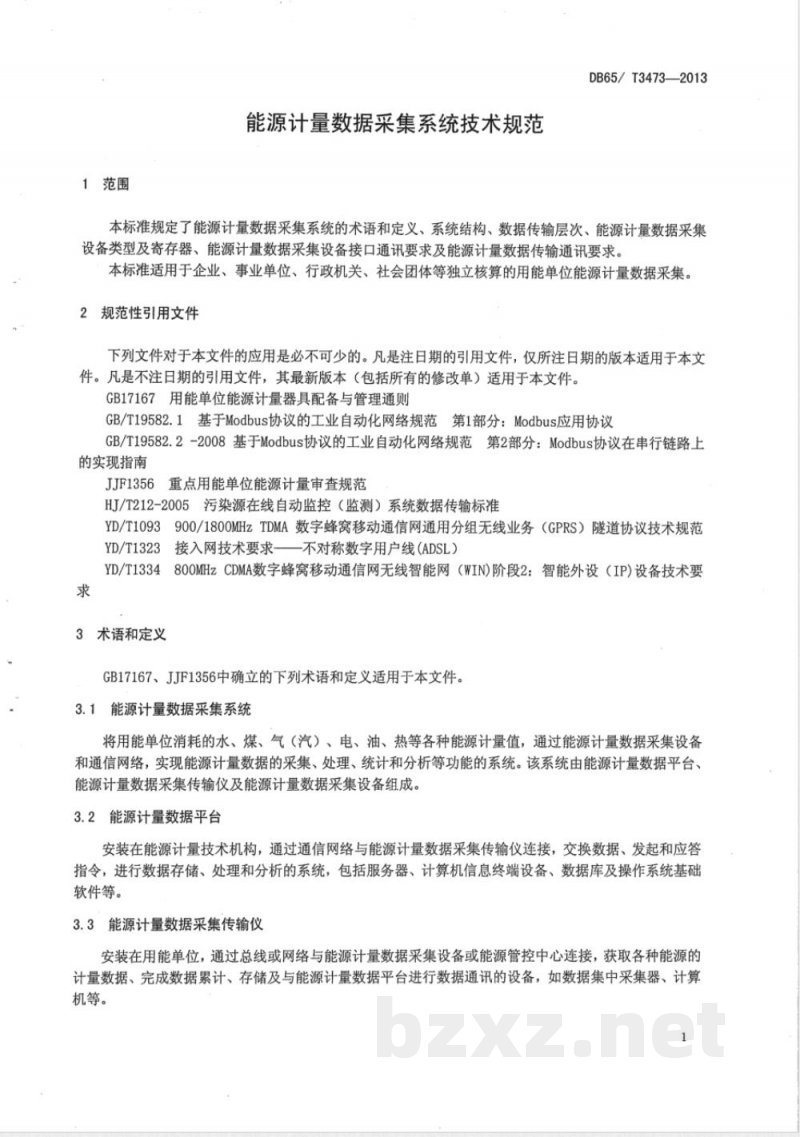

新疆维吾尔自治区地方标准 DB65/T3473-2013《能源计量数据采集系统技术规范》于2013年发布，并于2013年5月1日实施。本标准由新疆维吾尔自治区质量技术监督局归口，由国家城市能源计量中心（新疆）和新疆维吾尔自治区计量测试研究院等单位起草。本标准主要起草人包括马世英、武文晶、王鹏等人。 1. 范围 本标准规定了能源计量数据采集系统的术语和定义、系统结构、数据传输层次、能源计量数据采集设备类型及寄存器、能源计量数据采集设备接口通讯要求及能源计量数据传输通讯要求。本标准适用于企业、事业单位、行政机关、社会团体等独立核算的用能单位的能源计量数据采集。 2. 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件： GB17167 用能单位能源计量器具配备与管理通则 GB/T19582.1 基于Modbus协议的工业自动化网络规范第1部分：Modbus应用协议 GB/T19582.2-2008 基于Modbus协议的工业自动化网络规范第2部分：Modbus协议在串行链路上的实现指南 JJF1356 重点用能单位能源计量审查规范 HJ/T212-2005 污染源在线自动监控（监测）系统数据传输标准 YD/T1093 900/1800 MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）隧道协议技术规范 YD/T1323 接入网技术要求不对称数字用户线（ADSL） YD/T1334 800 MHz CDMA数字蜂窝移动通信网无线智能网（WIN）阶段2：智能外设（IP）设备技术要求 3. 术语和定义 3.1 能源计量数据采集系统 将用能单位消耗的水、煤、气（汽）、电、油、热等各种能源计量值，通过能源计量数据采集设备和通信网络，实现能源计量数据的采集、处理、统计和分析等功能的系统。该系统由能源计量数据平台、能源计量数据采集传输仪及能源计量数据采集设备组成。 3.2 能源计量数据平台 安装在能源计量技术机构，通过通信网络与能源计量数据采集传输仪连接，交换数据、发起和应答指令，进行数据存储、处理和分析的系统，包括服务器、计算机信息终端设备、数据库及操作系统基础软件等。 3.3 能源计量数据采集传输仪 安装在用能单位，通过总线或网络与能源计量数据采集设备或能源管控中心连接，获取各种能源的计量数据、完成数据累计、存储及与能源计量数据平台进行数据通讯的设备，如数据集中采集器、计算机等。 3.4 能源计量数据采集设备 安装在用能单位的，测量各种能源计量数据，并将数据输出到能源计量数据采集传输仪的，具有网络通信功能的能源计量器具。其配备和管理应符合GB17167要求。 3.5 能源管控中心 采用自动化、信息化技术和集中管理模式建立的，对用能单位能源系统的生产、输配和消耗等环节实施集中动态监控和数字化管理的一体化能源管理控制系统。 4. 能源计量数据采集系统结构 本标准定义的能源计量数据采集系统结构包括能源计量数据平台、能源计量数据采集传输仪以及能源计量数据采集设备，系统通过数据传输机制连接，并实现能源消耗数据的采集、存储及传输。 附录A（规范性附录） 附录B（规范性附录） 附录C（规范性附录）
