【建筑材料行业标准(JC)】 高铝水泥-65

中华人民共和国建筑材料工业部部标准
水．，
泥－65
JC236-81
标准捷现网woe.bzoo.ccm中华人民共和国建筑材料工业部部·标

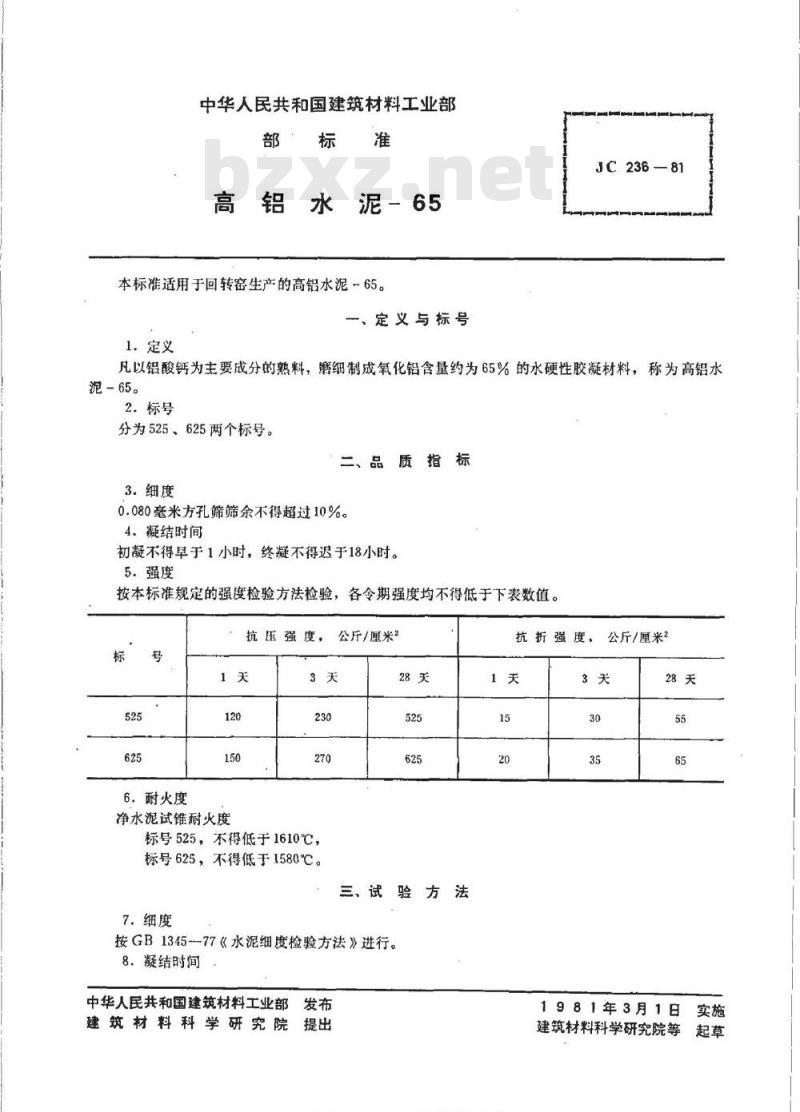

高铝水泥-65
本标准适用于回转密生产的高铝水泥一65。一、定义与标号
1．定义
JC236-81
凡以铝酸钙为主要成分的熟料，磨细制成氧化铝含量约为65%的水硬性胶凝材料，称为高铝水泥-65。
分为525、625两个标号。
二、品质指标
0.080毫米方孔筛筛余不得超过10%。4．凝结时间
初凝不得单于1小时，终凝不得迟于18小时。5.强度
按本标准规定的强度检验方法检验，各令期强度均不得低于下表数值。抗压强度，
6.耐火度
净水泥试锥耐火度
公斤/厘米2bZxz.net
标号525，不得低于1610℃，
标号625，不得低于1580℃。
三、试验方法
按GB1345--77《水泥细度检验方法》进行。8.凝结时间
中华人民共和国建筑材料工业部发布
建筑材料科学研究院提出
抗折强度、
标准授捷网.bgcm各美标准行业捷料免费下载公斤/厘米2
1981年3月1日实施
建筑材料科学研究院等起草
共3页第2页
JC236-81
按GB1346—77《水泥标准稠度用水量、凝结时间、安定性检验方法》进行。9.强度
按GB177一77《水泥胶砂强度检验方法》进行。但须做如下的修改与补充：（1）高铝水泥-65进行胶砂强度检验时的用水量按0.40水灰比和胶砂流动度达到110～130毫米来确定。
当按水灰比0.40所制得的胶砂流动度在110~130毫米范围时，成型用胶砂的拌和用水量即可由0.40水灰比换算得到（216毫升）。如流动度小于110毫米，或超过130毫米时，则需相应地增加或减少水量，另行配制胶砂，重作流动度试验，直到流动度达到下列范围内时为止。小于110毫米的，增加水量使流动度达到110～119毫米；大于130毫米的，减少水量使流动度达到121~130毫米。这二种情况下，成型用胶砂的拌和水量按符合流动度要求时的水灰比换算得到。胶砂流动度按GB2419-81《水泥胶砂流动度测定方法》进行。（2）1天令期的强度试验，从成型时起24±1小时内进行。（3）胶砂试体在水中养护时不得与其他品种水泥试体放在一个池子中。10，耐火度
按YB368-75《耐火度检验方法》进行。?
四、验收规则
11．编号及取样
水泥出厂前按同标号进行编号和取样。每一个编号为一个取样单位。一个编号不得超过50吨。日产量小于50吨时，应以不超过日产量为一个编号。取样应有代表性，可连续取，也可从20个以上不同部位取等量样品，总数至少15公斤。12.试验及留样
每一编号取得的水泥样应充分混匀，分为两等份。一份由水泥厂按本标准第三章规定的方法进行检验，另一份密封保管3个月，以备有疑问时提交国家指定的检验机关进行复验或仲裁。注：水泥在编号取样后，超过15天出厂时，须重新取样，并以此样为准。：13.出厂水泥
对出厂水泥应保证出厂标号，其余品质须符合本标准第二章各项规定。14检验报告
水泥厂应在水泥发出之日起6天内，寄发水泥品质检验报告。其内容包括本标准第二章除28天强度之外的各项检验结果。并应附有该水泥的品质指标和出厂取样日期。28天强度数值，应在水泥发出日起32天内补报。检验报告中还应附有该批水泥的氧化铝、氧化硅、氧化铁、氧化钙的测定结果。五、包装与标志
15.包装
水泥袋装时应采用防潮纸袋（四层普通包装纸袋纸，一层防潮纸），每袋净重50±1公斤。如水泥生产单位与购货单位双方同意，可以改变包装方法。注：水泥包装纸袋应符合IG59—63《水泥包装用纸袋》标准规定。16.包装标志
纸袋上须清楚标明工厂名称、水泥的名称、标号、重量和包装年、月、日及编号。用其他方法包装时也须标有相同内容的标志，或附有相同内容的卡片。标准换捷网网m.bo:com各美标准行业资科免费下载17．运输与保管
JC236-81

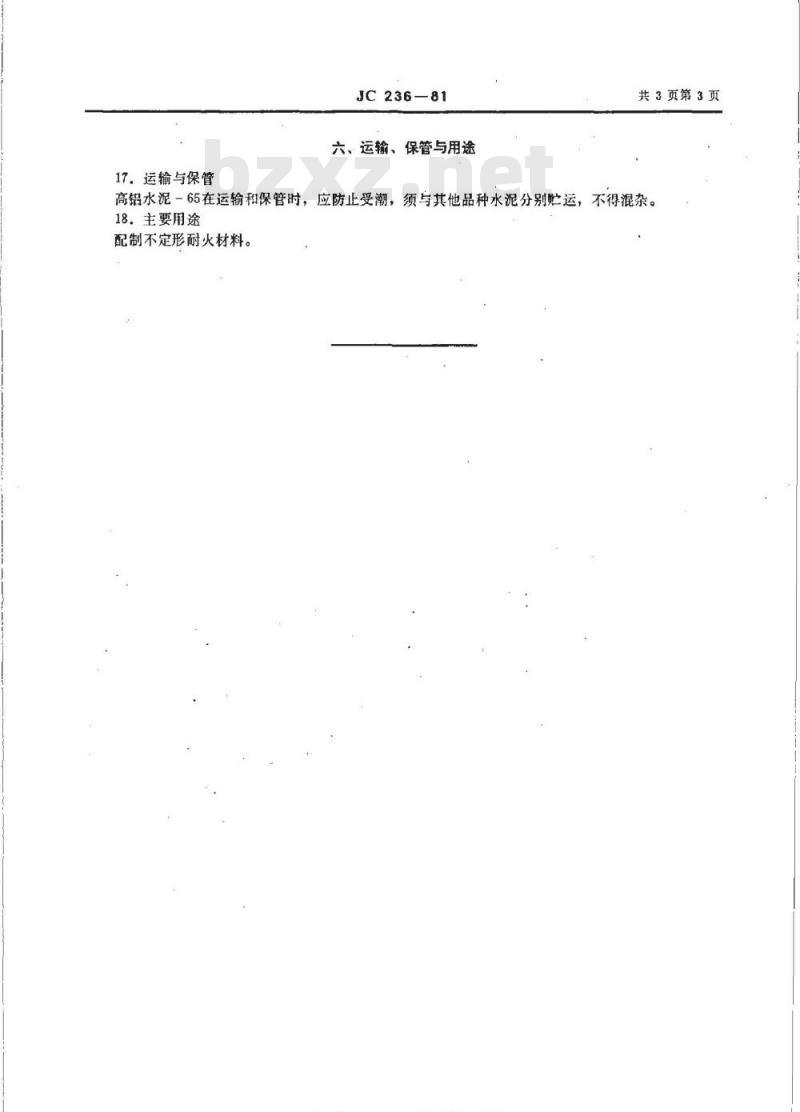

六、运输、保管与用途
共3页第3页
高铝水泥一65在运输和保管时，应防止受潮，须与其他品种水泥分别贮运，不得混杂。18.主要用途
配制不定形耐火材料。
标准换网o.baoaoxcom中华人民共和国建筑材料工业部部
泥-65
JC236-81
技术标准出版社出版
（北京复外三里河）
技术标准出版社印刷车间印刷
新华书店北京发行所发行
开本880×12301/16
各地新华书店经售
印张1/2字数4,000
1981年6月第一版
1981年6月第一次印刷
印数1—5,000
科技新书目
6—164
标准规携网b/c品
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
