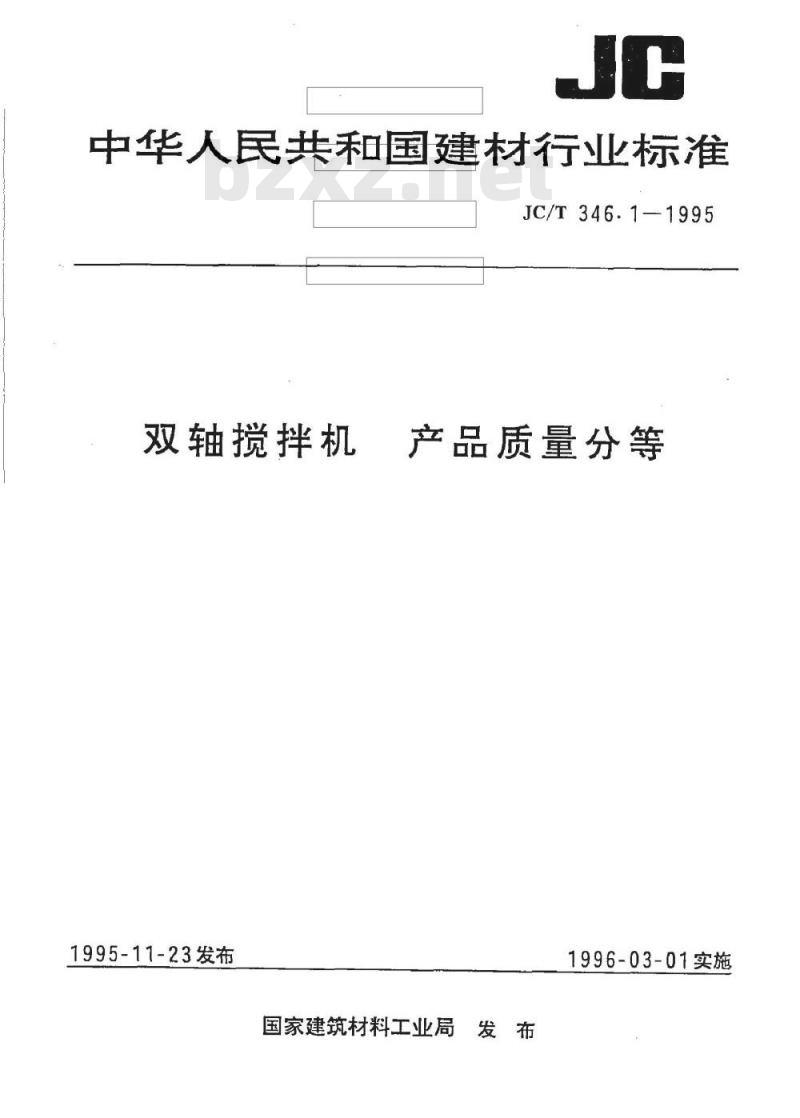

【建筑材料行业标准(JC)】 双轴搅拌机 产品质量分等

中华人民共和国建材行业标准
JC/T346.1-1995
双轴搅拌机
1995-11-23发布
产品质量分等
1996-03-01实施
国家建筑材料工业局发布

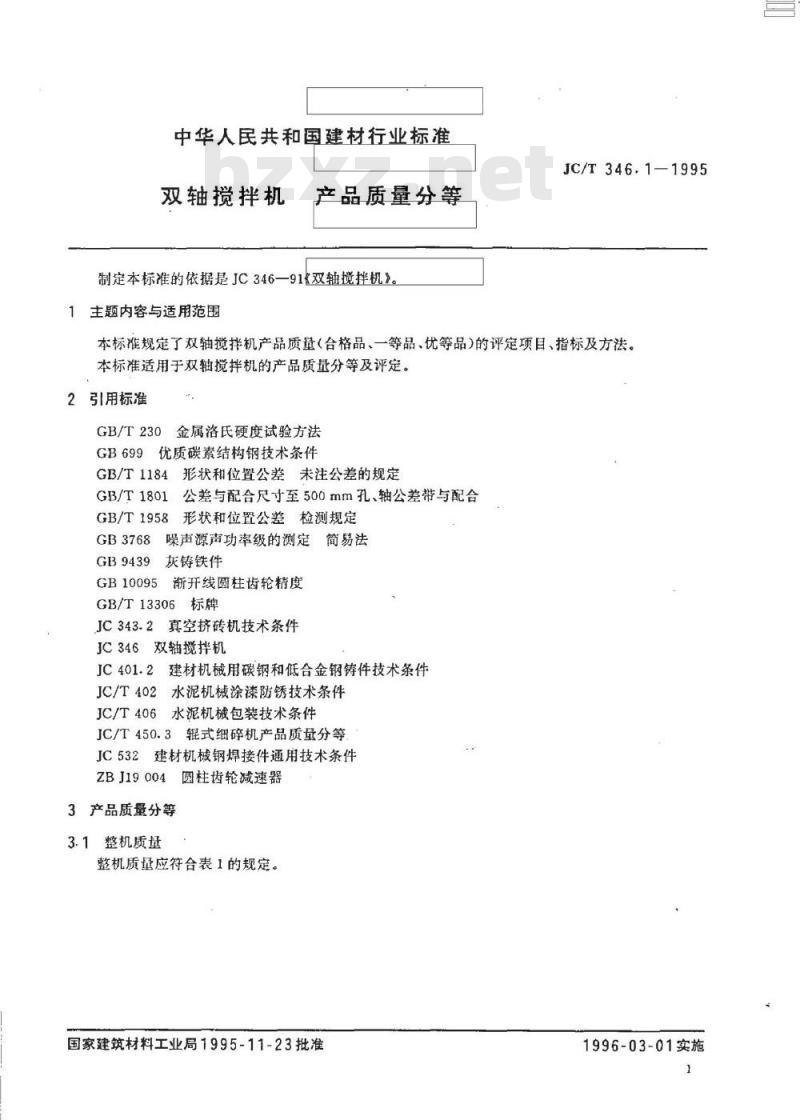

中华人民共和国建材行业标准
双轴搅拌机
产品质量分等
制定本标准的依据是JC346—91《双轴搅拌机》主题内容与适用范围
JC/T346.1-1995
本标准规定了双轴搅拌机产品质量（合格品、一等品、优等品）的评定项目、指标及方法。本标准适用于双轴搅拌机的产品质量分等及评定。引用标准
GB/T230金属洛氏硬度试验方法
GB699优质碳素结构钢技术条件
GB/T1184形状和位置公差未注公差的规定GB/T1801
GB/T1958
GB3768
GB9439
GB10095
公差与配合尺寸至500mm孔、轴公差带与配合形状和位置公差检测规定
噪声源声功率级的测定简易法
灰铸铁件
渐开线圆柱齿轮精度
GB/T13306标牌
JC343.2真空挤砖机技术条件
JC346双轴搅拌机
JC401.2建材机械用碳钢和低合金钢铸件技术条件JC/T402水泥机械涂漆防锈技术条件JC/T406水泥机械包装技术条件
JC/T450.3辑式细碎机产品质量分等JC532建材机械钢焊接件通用技术条件ZBJ19004圆柱齿轮减速器
3产品质量分等
3.1整机质量

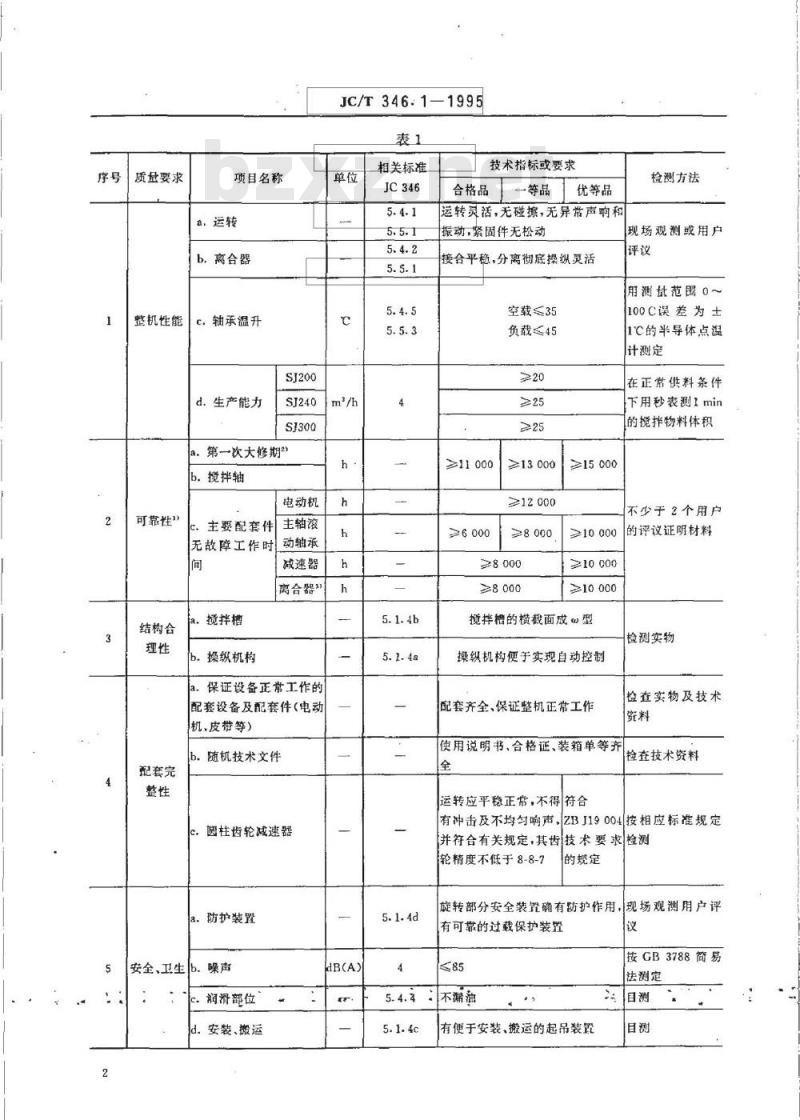

整机质量应符合表1的规定。
国家建筑材料工业局1995-11-23批准1996-03-01实施
质盘要求
整机性能
可靠性”
结构合
配套完
项目名称
a：运转
b.高合器
c.轴承温升
d.生产能力
JC/T346.1-1995
a.第一次大修期2)
b.揽拌轴
电动机
主轴液
主要配套件
无故障工作时
a.揽拌槽
b.操纵机构
动轴承
减速器
离合器”
保证设备正常工作的
配套设备及配套件（电动
机、皮带等）
b.随机技术文件
c.圆柱齿轮减速器
a.防护装置
安全、卫生b.噪声
润滑部位
安装、搬运
相关标准
技术指标或要求
合格品
一等品优等品
运转灵活，无碰擦，无异带声响和振动，紧固件无松动
接合平稳，分离彻底操纵灵活
空载≤35
负载≤45
≥11000
≥13000
≥12000
≥8000
≥8000
≥8000
≥15000
210000
≥10000
≥10000
搅拌槽的横裁面成型
操纵机构便于实现自动控制
配套齐全，保证整机正常工作
使用说明书、合格证、装箱单等齐全
运转应平稳正常，不得符合
检测方法
现场观测或用户
用测基范围0~
100C误差为士
1℃的半导体点温
计测定
在正常供料条件
下用秒表测1min
的搅拌物料体积
不少于2个用户
的评议证明材料
检测实物
检查实物及技术
检查技术资料
有冲击及不均匀响声，2BJ19004按相应标准规定并符合有关规定，其齿技术要求检测轮精度不低于8-8-7
的规定
旋转部分安全装置确有防护作用，现场观测用户评有可靠的过载保护装置
有便于安装、搬运的起吊装置
按GB3788简易
法测定
质量要求
项目名称
JC/T346.1-1995

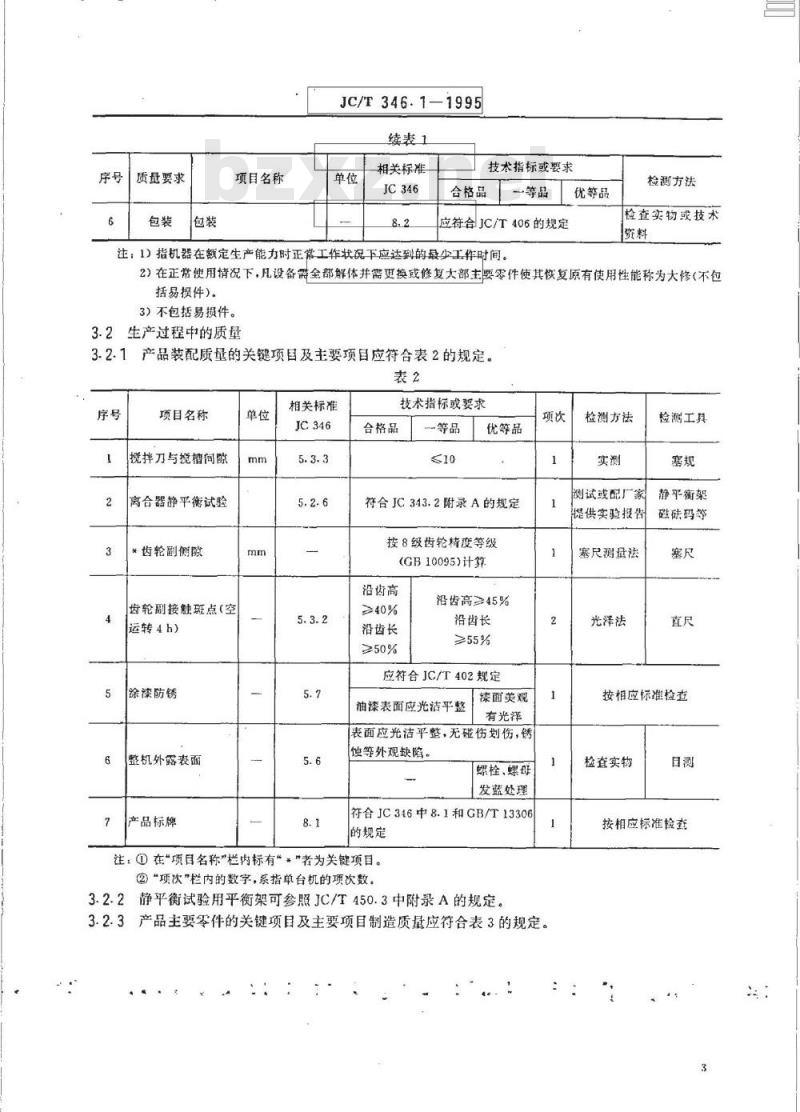

续表1
相关标准
技术指标或要求
合格品
一等品
应符合JC/T406的规定
优等品
检测方法
检查实物或技术
注：1）指机器在额定生产能力时正常工作状况下应达到的最少工作时间。2）在正常使用情况下，凡设备需金部解体并需更换或修复大部主要零件使其恢复原有使用性能称为大修（不包括易损件)。
3）不包括易损件。
3.2生产过程中的质量
3.2.1产品装配质量的关键项目及主要项目应符合表2的规定。表2
项目名称
揽拌刀与搅槽间隙
离合器静平衡试验
*齿轮副侧断
齿轮副接触斑点（空
运转4h）
涂漆防锈
整机外露表面
产品标牌
相关标准
技术指标或要求
合格品
一等品
优等品
符合JC343.2附录A的规定
按8级齿轮精变等级
(GB10095)计算
沿齿高
≥40%
沿齿长
≥50%
沿齿高≥45%
沿齿长
≥55%
应符合JC/T402规定
油漆表面应光洁平整
漆面美观
有光泽
表面应光洁平整，无碰伤划伤，锈蚀等外观缺陷。
螺栓、螺母
发蓝处理
符合JC346中8.1和GB/T13306
的规定
注：①在“项目名称\栏内标有“*者为关键项目。②“项次”栏内的数字，系指单台机的项次数。3.2.2静平衡试验用平衡架可参照JC/T450.3中附录A的规定。项次

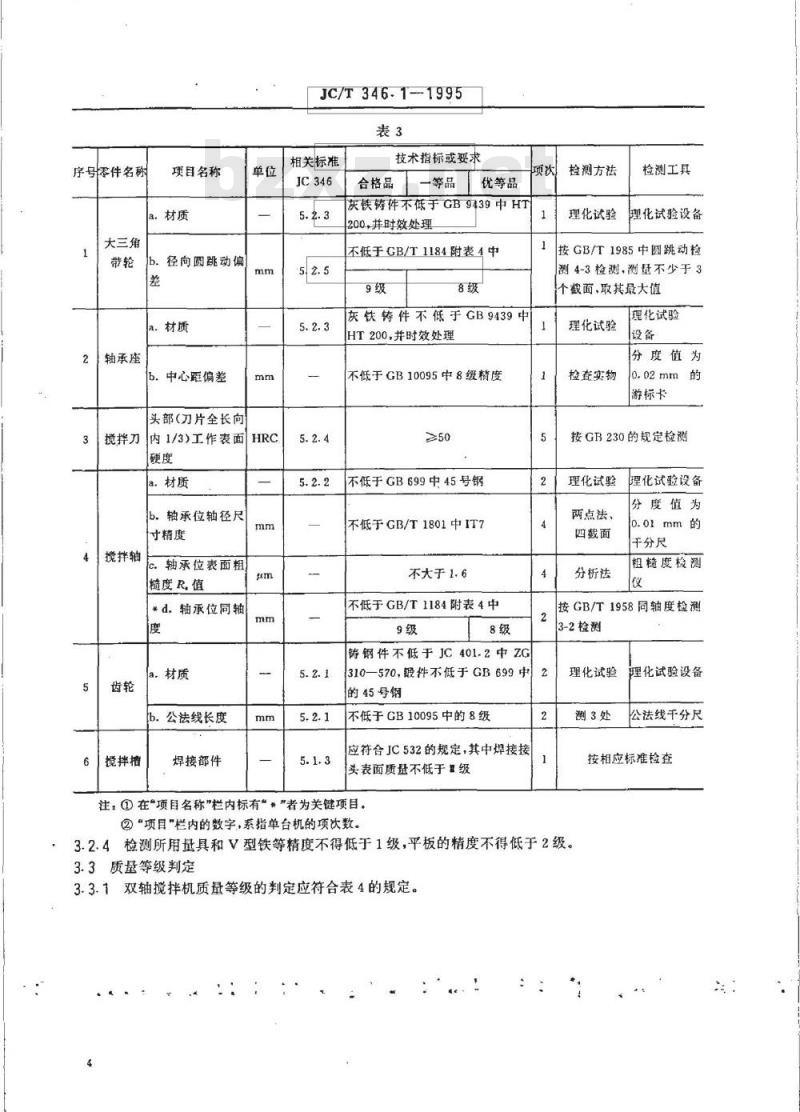

3.2.3产品主要零件的关键项目及主要项目制造质量应符合表3的规定。检测方法
测试或配厂家
提供实验报告
塞尺测量法
光泽法
检测工具
静平衡架
硅砖码等
按相应标准检查
检查实物
按相应标准检套
序号零件名称
大三角
2轴承座
搅拌刀
搅拌轴
搅拌槽
项目名称
b.径向圆跳动偏
a。材质下载标准就来标准下载网
。中心距偏差
头部（刀片全长向
内1/3)工作表面HRC
b.轴承位轴径尺
时精度
轴承位表面粗
糙度R.值
*d.轴承位同轴
a，材质
b.公法线长度
焊接部件
JC/T346.1--1995
相关标准
技术指标或要求
合格品
一等品
优等品
灰铁铸件不低于GB9439中HT
200.并时效处理
不低于GB/T1184附表4中
灰铁铸件不低于GB9439中
HT200，并时效处理
不低于GB10095中8级精度
不低于GB699中45号钢
不低于GB/T1801中IT7
不大于1.6
不低于GB/T1184附表4中
铸钢件不低于JC401.2中ZG
310-570，锻件不低于GB699中
的45号钢
不低于CB10095中的8级
应符合JC532的规定，其中焊接接头表面质盘不低于级
注，①在“项目名称”栏内标有“”者为关键项目。2
检测方法
理化试验
检测工具
理化试验设备
按GB/T1985中圆跳动检
测4-3检测，测量不少于3
个截面，取其最大值
理化试验
检查实物
理化试验
分度值为
0.02mm的
游标卡
按GB230的规定检测
理化试验
两点法、
四截面
分析法
理化试验设备
分度值为
0.01mm的
千分尺
粗糙度检测
按GB/T1958同轴度检测
3-2检测
理化试验
测3处
理化试验设备
公法线千分尺
按相应标准检查
②“项目\栏内的数字，系指单台机的项次数。3.2.4检测所用量具和V型铁等精度不得低于1级，平板的精度不得低于2级。3.3质量等级判定
3.3.1双轴搅拌机质量等级的判定应符合表4的规定。3.3.2
质量等级
合格品
一等品
优等品
整机质量
全部符合
本标准
JC/T346.1-1995
关键项次合格率
生产过程质量
主要项次合格率
对装配质量的项目（表2)与主要零件质量的项目（表3）的检验结果分别统计，按表4的规定判3.3.3对主要零件除考核主要项目外，还应考核非主要项目，抽查项次为主要项次的20%，但不少于10项次，其合格率应不低于70%。如低于70%时，对产品质量等级作降一等处理。3.4用户服务及信息反馈
应有用户对产品质量评价的证明材料或其他证明材料以作为评定质量的依据。4试验方法与检验规则
4.1整机试验
4.1.1试车条件及试车方法应符合JC346中6.5、6.6条的要求。4.1.2整机性能试验允许在使用现场进行。4.2出厂检验与型式检验
出厂检验与型式检验应按JC346和本标准的有关规定。出厂前应完成的检验项目为除本标准3.1条表1中的序号1内a，b.c3项的负载检验内容、序号1内d项、序号2内各项及序号5内b项之外的所有项目。型式检验时应检验本标准规定的全部项目。4.3抽样与判定规则
抽样与判定规则应符合JC346的7.4条的规定。附加说明：
本标准由国家建材局建材机械标准化技术委员会提出并归口。本标准由南京建材机械厂负责起草，武汉建材机械厂参加。本标准主要起草人陈丽纯、谢益恒、杨期坚、罗婉萍。中华人民共和国建材
行业标推
双轴搅拌机产品质量分等
JC/T346.1—1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16
印张1/2字数10千字
1996年6月第一版
1996年6月第一次印刷
印数1-2000
书号：
155066·2-10483
定价5.00-元
标目287-101
