【建筑材料行业标准(JC)】 水泥基灌浆材料

ICS 91. 100. 10
蛋需号：155872005
中华人民共和国建材行业标准
JC/T 9862005
水泥基灌浆材料
Cementitiousgrout
2005-04-11发布
2005-08-01实施

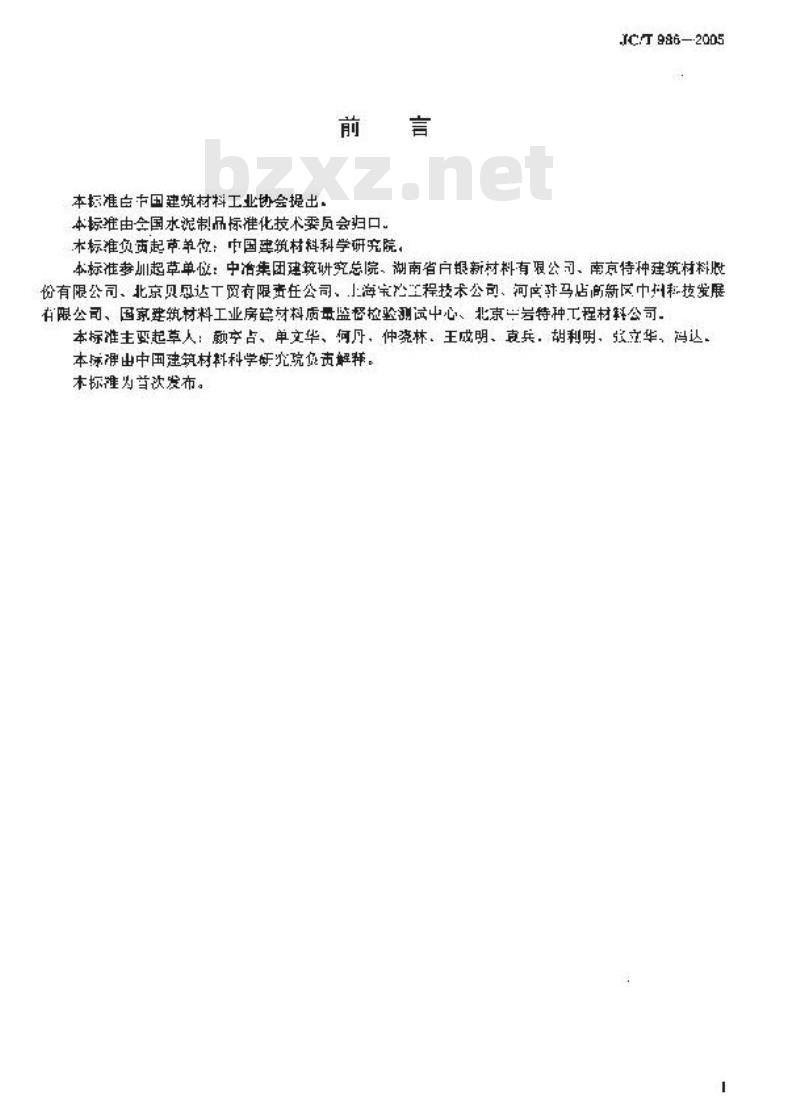

中华人民共和国国家发展和改革委员会发布本标准白市国建筑材料工业协会提出，前言
本标准由会国水泥制品标准化技术委质会归口。本标准负市起革单位：市国建筑材科科学研究院，JC.T986—2005
本标准孝圳起草单位：中治集团建筑研究总院、湖南省银新材料有限公司、南京待种建筑村料股份有限公司、北京贝恩达下贸有限责任公司、小海完冷工程技术公司、河马店商新区中州程技发展有限公司、国家建筑材料工业房旁材料质量监督检验测中心、北京二号特种工程材料公司本标准主要起草人：融亨占、单文华、何丹，仲尧林、王成明、支兵，胡利明、张立华、冯达本标理出中国建筑材料科学研究统负市解释。本标准灼首次发布。

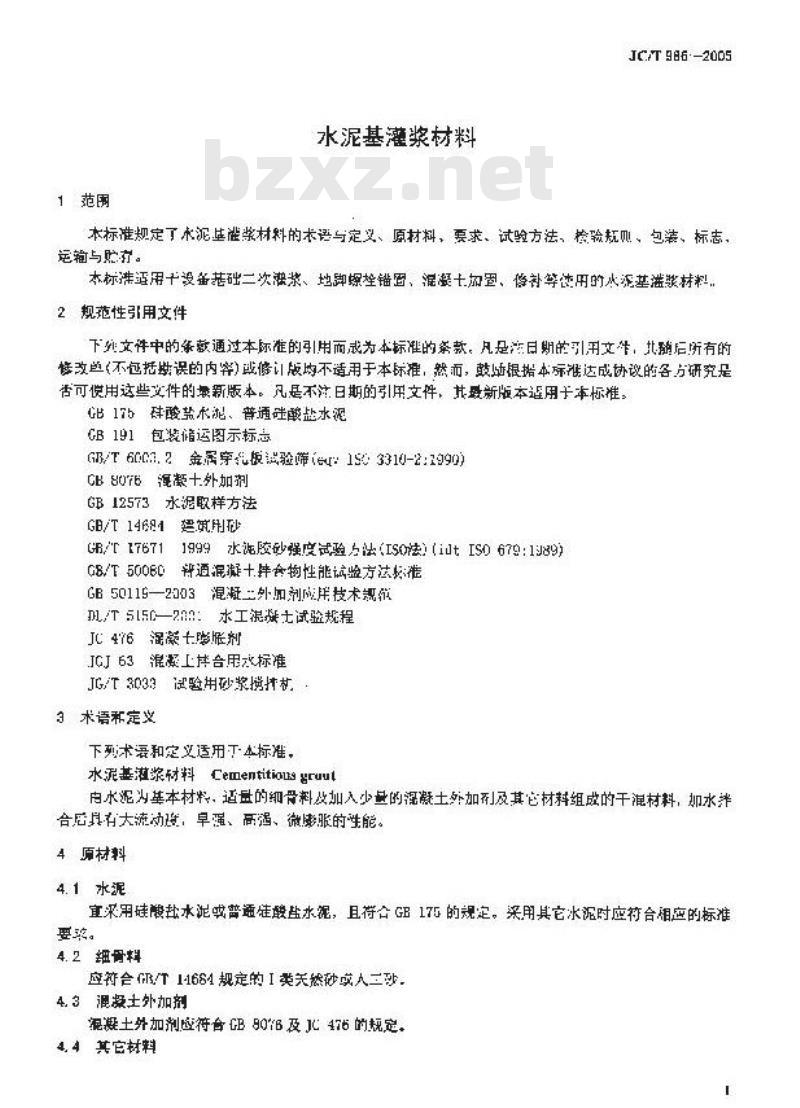

1范围
水泥基灌浆材料
JC/T 986·-2005
本标准规定了水泥基催浆材料的术语与定义、原材料，要求、试验方法、检验则、包装、标志、运输与赔打。
本标滞透用十没备基础二次港浆、地脚螺垫锚固、混凝十加置、修补等钝用的水添基溢浆材料2规范性引用文件
下纯文件中的条款通过本际准的引用而成为本标准的条款。凡是产日期的引用文生，北预后所有的惨改单(不包括谢误的内案)或修计版均不适用于本标准，然而，鼓所银措本标携达成协议的各方研究是舌可偿用这些文件的景新版本。凡是不注日期的引用文件，其最新版本适用于本标准。心175硅酸盐术、普通硅酸盐水混GB191包装循运图示标惠
GB/T6007.2金属穿范板诚验筛（ey1S心3310-2:1990)CB80T6混整十外加剂
GB12573水泥取样方法
GB/T14朗1驾筑用砂
GB/176711999水胶砂强度试验力法（S0法）（11tIS0679：1J89)GB/T50060通混凝十食物性能试监方法起准GB5011S—2003混凝外加剂成用技术想范D/T5150—22：水工混凝七试验规程JC476淘凝七影剂
JGJ63混凝上拌合用水标准bZxz.net
JG/T3033试验用砂浆捞持护
3术语和定义
下列术语和定义适用下本标准，水泥基灌浆材料Cementitiouagruul内水泥为基本材将，适量的细骨料及加入少量的混凝土外加剂及其它材料组成的干混材料，加水淋合后具有大流动避，早疆、高强、微膨服的性能。4原材料
4.1水泥
宜采用硅盐水泥或普通挂酸盐水混，且得合GB175的规定。深用其它水泥时应符合相应的标准要率。
4.2细骨料
应贫合/T1-1684规定的I类关然砂英人三砂，4.3湿凝土外加剂
短凝土外加剂应符合B80%6及JC476的规定。4.4其它材料
JC/r986—2005

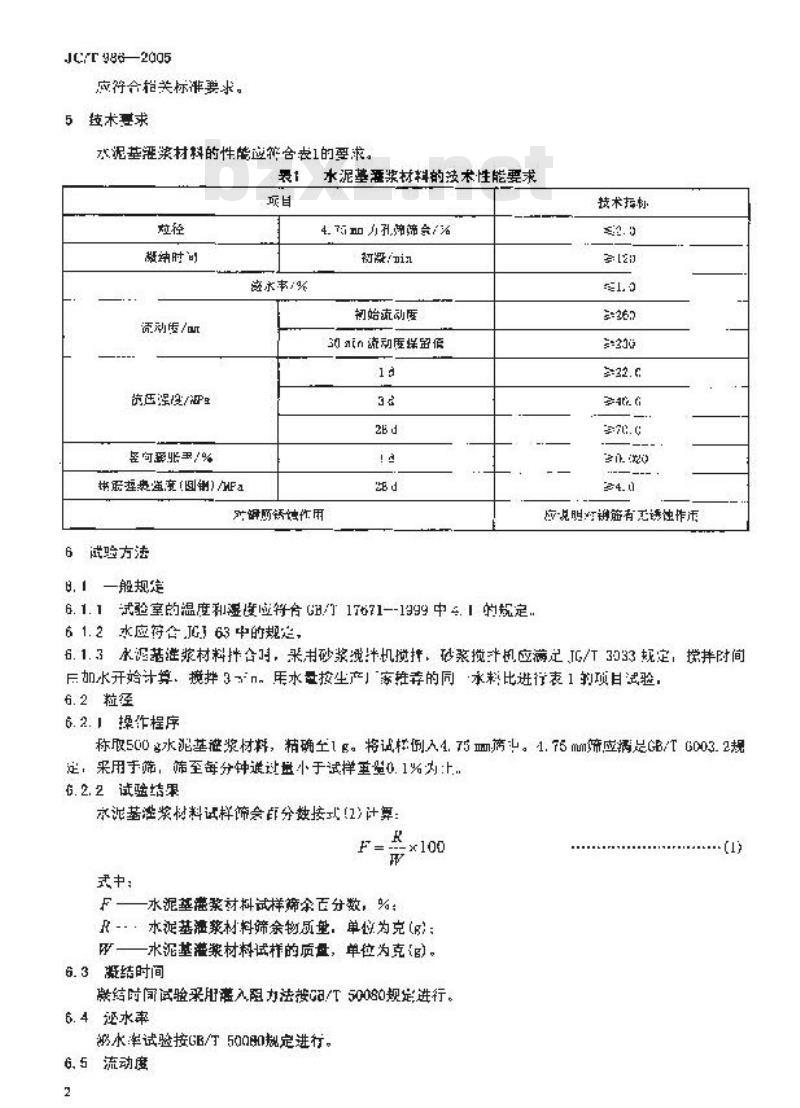

应符合抢关标准要求。
5技术要求
水泥基涯浆材料的性能应等含丧1的要求。袋1
微纳时可
避永率/%
流励/a
抗压强漫/P
星可器里/%
书前握费强宽（因钢）/HF
水泥基避浆材料的按术性能要求4. 7力引弹筛会/%
初凝/nin
初始流动屋
30 nin流动度保留低
对解顾锈蚀作用
6试验方法
8.1一般规定
6.1.1试验室的温度和湿度应等合GH/17671--1999中4.1的规定61.2水应符合JG63中的规定，
技术标
应说胆的钢筋有无诱蚀作币
6.1.3水涩落泄浆材料拌合对，采用砂浆搅机揽托，砂聚搅升机应满足IG/T3033规定，捞拌时间后加水开始计算，搅拌3一n。用水量按生产」家推荐的同永料比进行表1的项目试验，6.2粒径
6.2. 1操作程序
称取500水泥基浆材料，粘确16。将试样例入4.75m离。1.75mm筛应满品GB/TG003.2规定，采用于筛，筛至每分钟谨过量小于试拌重望0.1%为:上.G.2.2试验结果
亦泥基浩浆材料试样饰会分盐接式)计算：R
式中;
一水泥基高浆材料武样筛余吉分数，%；R-：水混基泄浆材料筛余物质望，单位为克(g)：较
一水泥基灌浆材料试样的质盘，单位为克（B)。6.3凝结时间
照结时间试验采用谨入阻力法按08/T50080规定进行。6.4逆水率
泌水率试验按GB/T500H规定进行。6.5流动度
JC/T986—2005

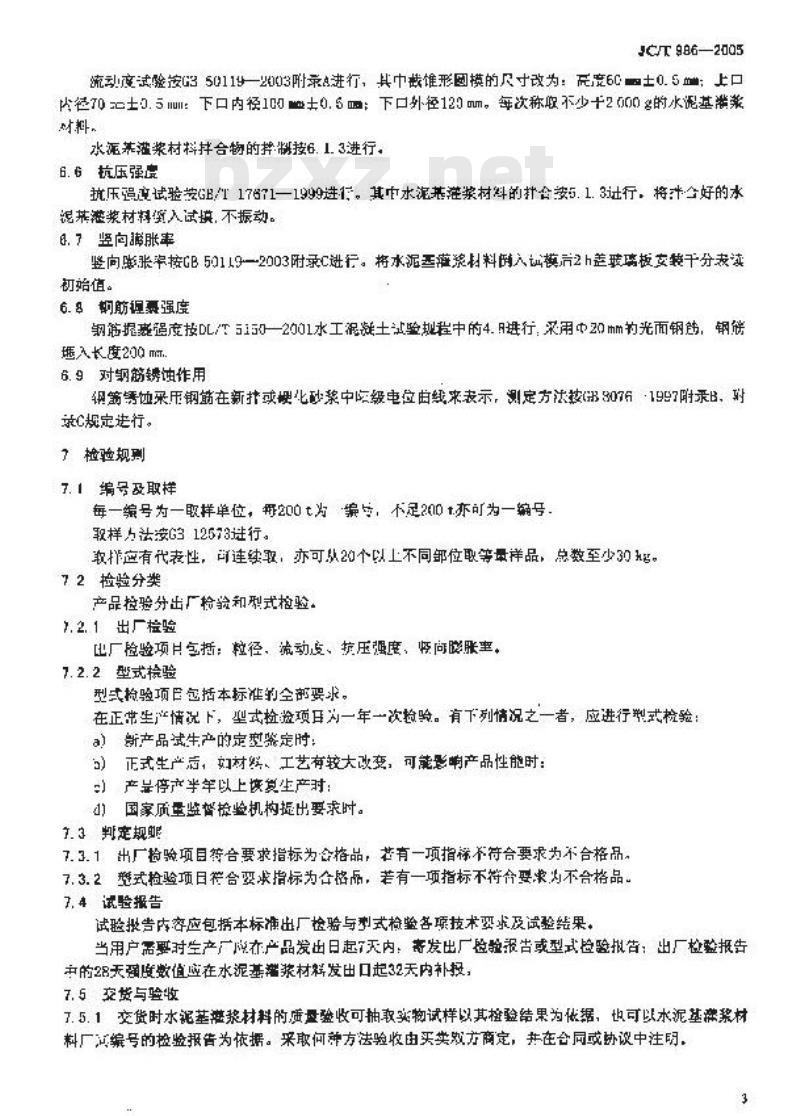

流动度试验按G350119—2003附录进行，其中截谁形图模的尺寸改为：亮宽60士0.5m：上口内径70士0.5ul：下口内径100士0.6：下口外径120mm。每次称收不少十2000g的水基满案财料，
水滤茅溢浆材料拌合物的拌制按6.1.3进行。6.6抗压强底
抗压度试验按GB/T17671一1999进1。其巾水混基准浆材料的抖合5.1.3让行，将半含好的水滤苯灌浆材料氢入试摸，不振动。了竖向胀案
竖向谢张率按GB50119一2003附录C进行。将水泥灌浆材料阅入训模后2h差玻璃板安装干分表读初始值。
6.&郁筋票强度
钢施据慈强度按DL/T5150—2001水工混凝土试验规程中的4.R进行：采用中20mm的光而钢，钢筛堰入长度20mm
6.9对钢筋锈蚀作用
钢锈蚀采用钢筋在新托或慢化砂浆中际级电位由线来表示，测定方法按(粥8076·1997附录B，对求C规定违行。
了检验规测
7.1编号及取样
每一编号为一取样单位，册200t为编号，不足200亦可为一编号取样力法接G312573进行。
取样应有代表性，可连续，亦可从20个以上不同部位取等量样品，总数至少30g。72检验分类
产品检验分出厂检验和型式控验。7.2.1出厂检验
出厂检验项目气插：粒径、流动反、抗压强度、频向隧胀率。7.2.2型式检验
型式检验项已包括本标准的全部要求。在正带生产情况下，型式检捡项目为一年一次检验。有下列情况之一者，应进行式检验：a）新产品试生产的定型鉴定时：5）正式生产志，妇材娱、工艺有较大改变，可能影响产品性能时：产号停产半年以上恢复生产对：4）国家质量监督检验机构提出要求时。了.3判定规邮
7.3.1出厂检验项目符合要求指标为含格品，若有一项指标不符合要求为不合格品7.3.2塑式检验项日栏合要求指标为合格品，若有一项指标不符个要求为不合格品。7.4试验报告
试验拟告内容应包据本标准出厂检验与型式检整各项技术要求及试验结果。当用户需对生产厂成在产品发出日起7天内：寄发出厂检验报告或型式检验报告：出厂检验抵告中的28天强度数值应在水泥基灌浆材发出口起32天内补按，7. 5交货与验收
7.5.1交货时水混基灌浆材料的质盘验收可抽取实物试样以其检验结果为依据，也可以水泥基磷浆材料厂试综号的检验报告为依据。采取何辨方法验收由买类双方商定，并在合同或协议中注明，3
JCT 9862005
7.5.2以抽收实物试样的检验结果为验收依据时，买类效方应在发质前或交货地共回取择和封存。项样方法按CB1257S进行，取样数量为60kg，均分为二等份，一份由卖方保存40天，一份日买方按本标准疑定的须目和方法进行检验。在40天以内，买行检验认为质量不衍会本标准要求，而交方又有典议时双方应将卖方保存的另一份试样逆省级或省级以上目家认可的质早疏睿机构进行件裁检验。7.5.3以水泥莱灌浆材料厂同编号水泥基潜浆材料的检检根为检收依摄时，发货前或交货时买力在同编号水泥基港浆材料中辅政试样，双方共同签封后保存三个月：或零托关力在同编号水泥基满浆对中抽取试样，签封后保存三个月：在三个月内，买右对水混基灌浆材料质量有疑司时，则买变效方应将签封的试样决省级或省经以工国家认可的质盘监情机构进行件裁检验，8包装、标志，产品说朗书、合格证、运输与存6.1包装
水泥基涯浆利料的包装可以袋装载散装，袋装产品每续净含量灯5Uk8、H.不得少于标志的净含罩98%：随机扯取20袋总净含量不得少于1000k。其他包浓形式±供需双方切商确定，但每袋净含量不得少于标志净含量的98览，随机抽取20袋总质量不得少于标识净含总和。8.2标志
标志应符合GB191的划定，包装袋应请效标明：产品名殊、标准代号、净含量、生产企业、！编号、生产三期。
8.3产品说明书及合格证
生产厂商应滤供产品说明及合格证，产品说明书早应准荐并水料比，性能要求及随工使用说明等相关内容。
8.4运输与整存
水泥基猫浆材料在运龄与忙存时，不得受潮和混入杂物，不得得杂。产品白生产三期起讨算，在荷合标准能包装，运输、旷存的条件下亡存明为3个月，过期应重新进行物理性流检验，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
