【机械行业标准(JB)】 聚酰亚胺薄膜 产品质量分等

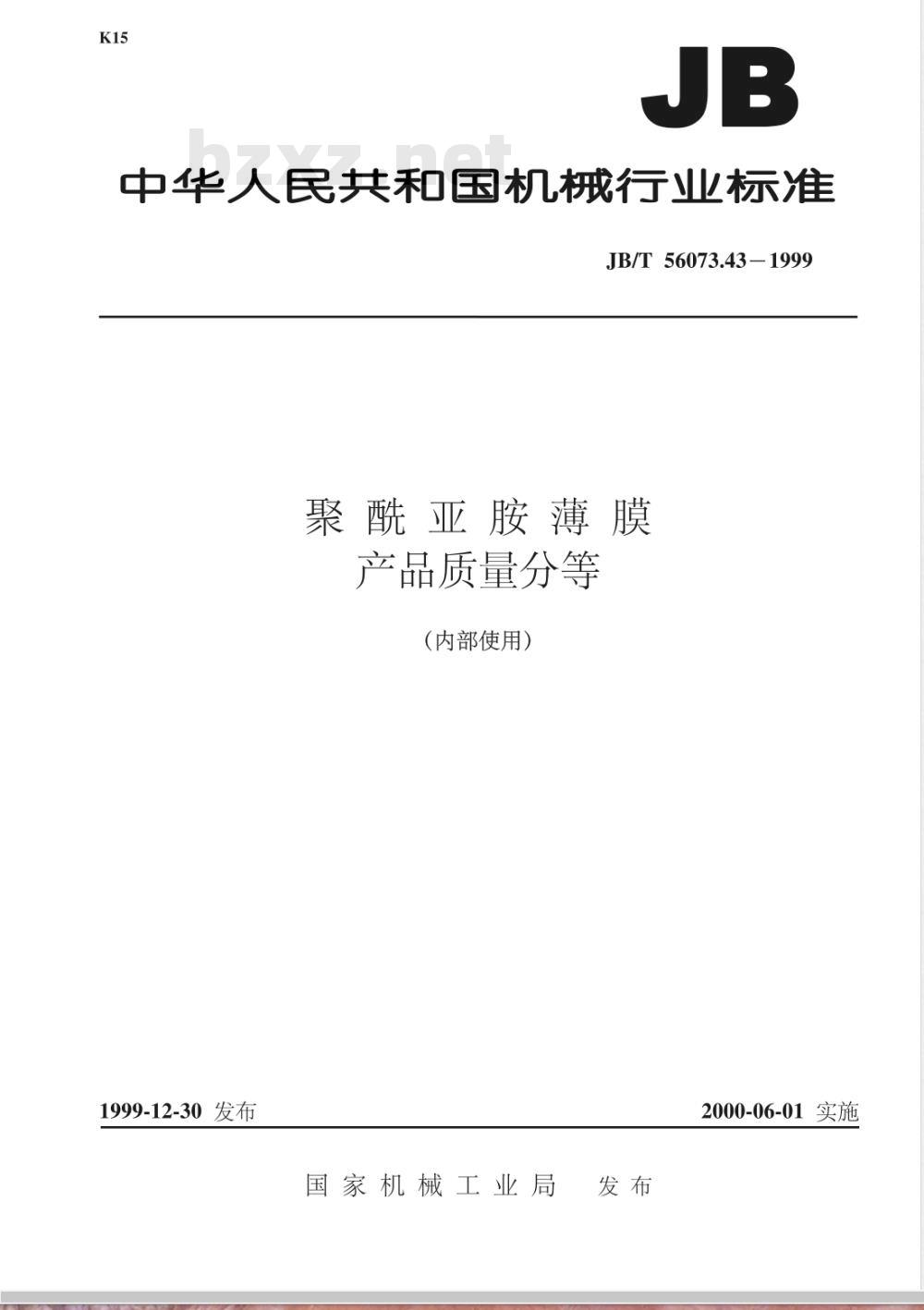

中华人民共和国机械行业标准
JB/T56073.43-1999
聚酰亚胺薄膜
产品质量分等
（内部使用）
1999-12-30发布
国家机械工业局Www.bzxZ.net
2000-06-01 实施

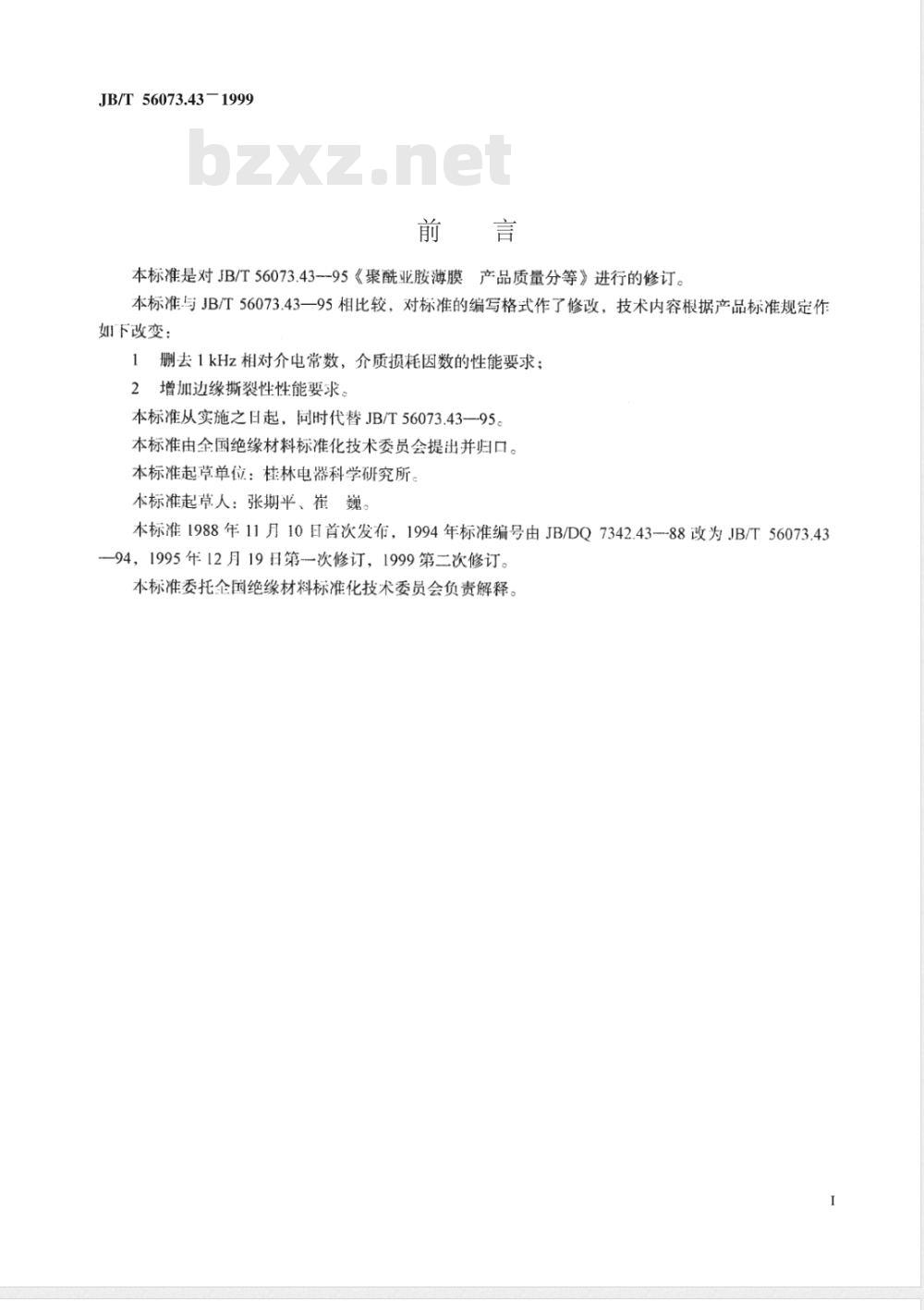

JB/T56073.43-1999
本标准是对JB/T56073.4395《聚酰亚胺薄膜产品质量分等》进行的修订。本标准与JB/T56073.43一95相比较，对标准的编写格式作了修改，技术内容根据产品标准规定作如下改变：
删去1kHz相对介电常数，介质损耗因数的性能要求；1
2增加边缘撕裂性性能要求。
本标准从实施之日起，同时代替JB/T56073.43—95。本标准由全国绝缘材料标准化技术委员会提出并归口。本标准起草单位：桂林电器科学研究所。本标准起草人：张期平、崔巍。本标准1988年11月10日首次发布，1994年标准编号由JB/DQ7342.43-88改为JB/T56073.43一94，1995年12月19日第-次修订，1999第二次修订。本标准委托全国绝缘材料标准化技术委员会负责解释。范围

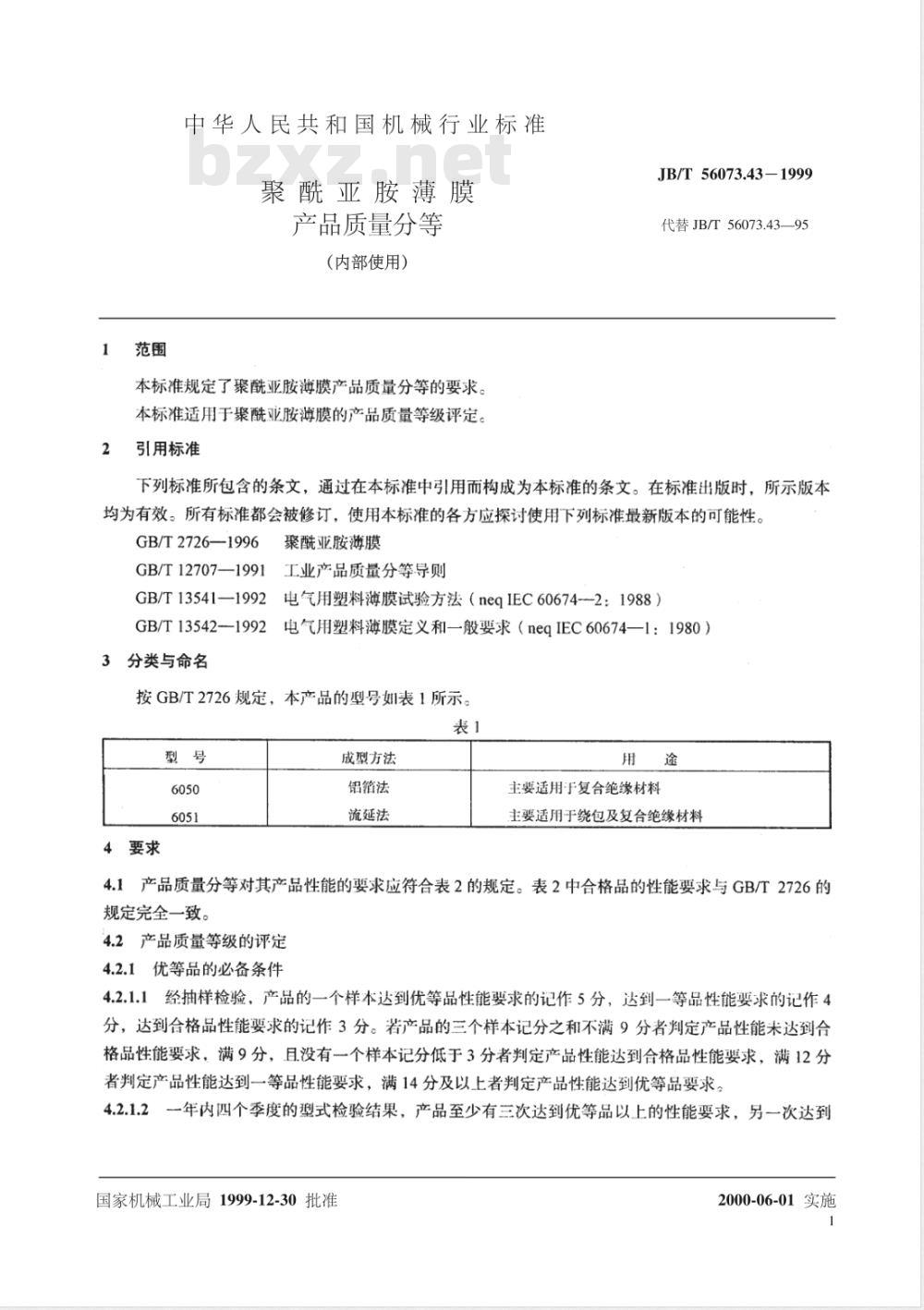

中华人民共和国机械行业标准
聚酰亚胺薄膜
产品质量分等
（内部使用）
本标准规定了聚酰亚胺薄膜产品质量分等的要求。本标准适用于聚酰亚胺薄膜的产品质量等级评定。引用标准
JB/T 56073.43-1999
代替JB/T56073.43—95
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2726—1996聚酰亚胺薄膜
GB/T12707—1991工业产品质量分等导则GB/T13541-1992电气用塑料薄膜试验方法（neqIEC60674-2：1988）GB/T13542-1992
2电气用塑料薄膜定义和一般要求（neqIEC60674—1：1980）3分类与命名
按GB/T2726规定，本产品的型号如表1所示。表1
4要求
成型方法
铝箔法
流延法
主要适用于复合绝缘材料
主要适用于绕包及复合绝缘材料4.1产品质量分等对其产品性能的要求应符合表2的规定。表2中合格品的性能要求与GB/T2726的规定完全一致。
4.2产品质量等级的评定
4.2.1优等品的必备条件
4.2.1.1经抽样检验，产品的一个样本达到优等品性能要求的记作5分，达到一等品性能要求的记作4分，达到合格品性能要求的记作3分。若产品的三个样本记分之和不满9分者判定产品性能未达到合格品性能要求，满9分，且没有一个样本记分低于3分者判定产品性能达到合格品性能要求，满12分者判定产品性能达到一等品性能要求，满14分及以上者判定产品性能达到优等品要求。4.2.1.2一年内四个季度的型式检验结果，产品至少有三次达到优等品以上的性能要求，另一次达到国家机械工业局1999-12-30批准2000-06-01实施

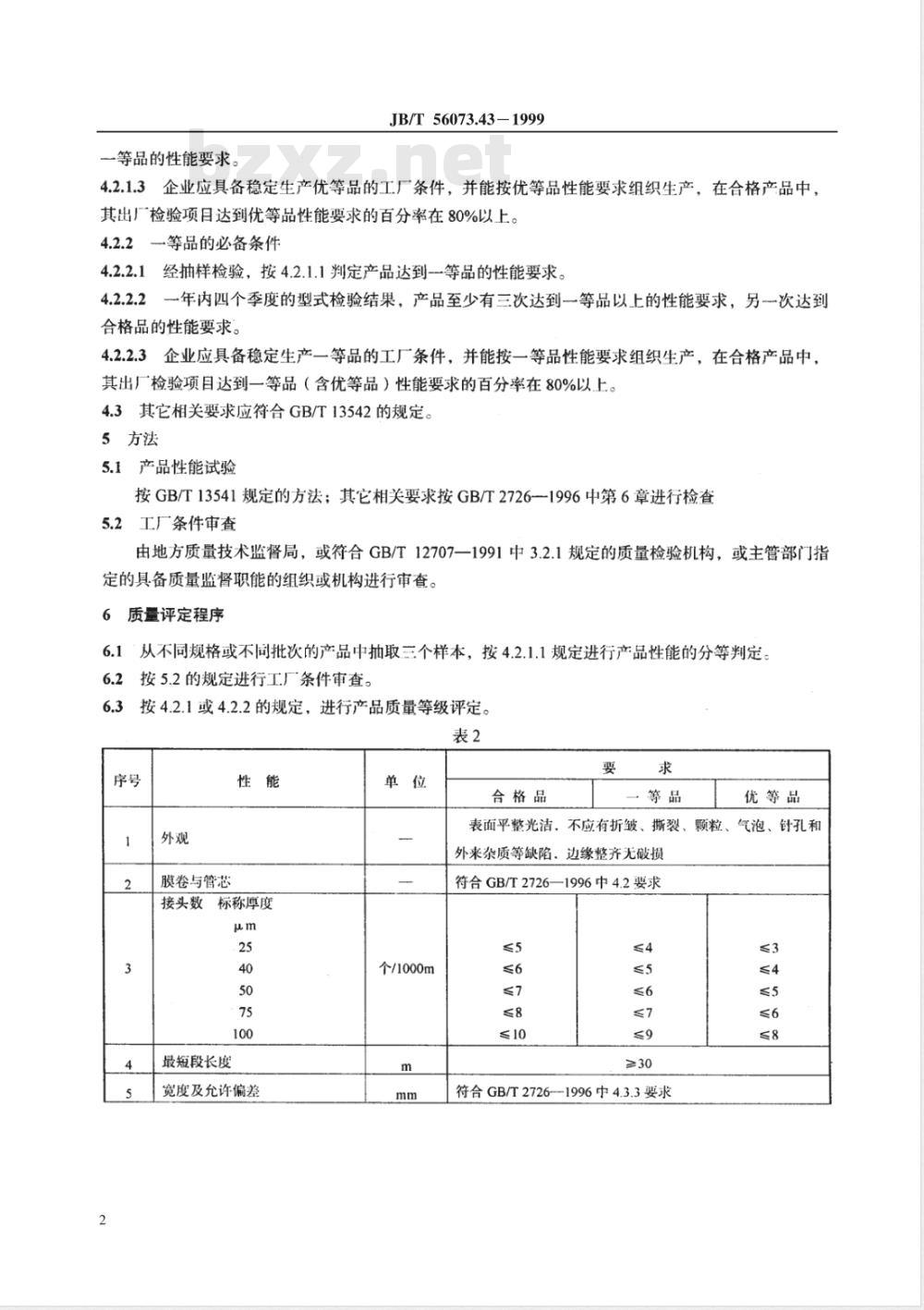

一等品的性能要求。
JB/T56073.43-1999
4.2.1.3企业应具备稳定生产优等品的工厂条件，并能按优等品性能要求组织生产，在合格产品中，其出厂检验项目达到优等品性能要求的百分率在80%以上。4.2.2等品的必备条件
4.2.2.1经抽样检验，按4.2.1.1判定产品达到一等品的性能要求。4.2.2.2一年内四个季度的型式检验结果，产品至少有三次达到一等品以上的性能要求，另一次达到合格品的性能要求。
4.2.2.3企业应具备稳定生产一等品的工厂条件，并能按一等品性能要求组织生产，在合格产品中，其出厂检验项目达到一等品（含优等品）性能要求的百分率在80%以上。4.3其它相关要求应符合GB/T13542的规定。5方法
5.1产品性能试验
按GB/T13541规定的方法；其它相关要求按GB/T2726一1996中第6章进行检查5.2工厂条件审查
由地方质量技术监督局，或符合GB/T12707—1991中3.2.1规定的质量检验机构，或主管部门指定的具备质量监督职能的组织或机构进行审查。6质量评定程序
6.1从不同规格或不同批次的产品中抽取三个样本，按4.2.1.1规定进行产品性能的分等判定。6.2按5.2的规定进行工厂条件审查。按4.2.1或4.2.2的规定，进行产品质量等级评定。6.3
膜卷与管芯
接头数标称厚度
最短段长度
宽度及允许偏差
个/1000m
合格品
·等品
表面平整光洁、不应有折皱、撕裂、颗粒、外来杂质等缺陷、边缘整齐无破损符合GB/T2726—1996中4.2要求
符合GB/T2726--1996中4.3.3要求优等品
气泡、针孔和
厚度及允许偏差
标称厚度
拉伸强度
断裂伸长率
标称厚度
75、100纵向
标称厚度
收缩率
150℃
150℃
400℃
JB/T 56073.43-1999

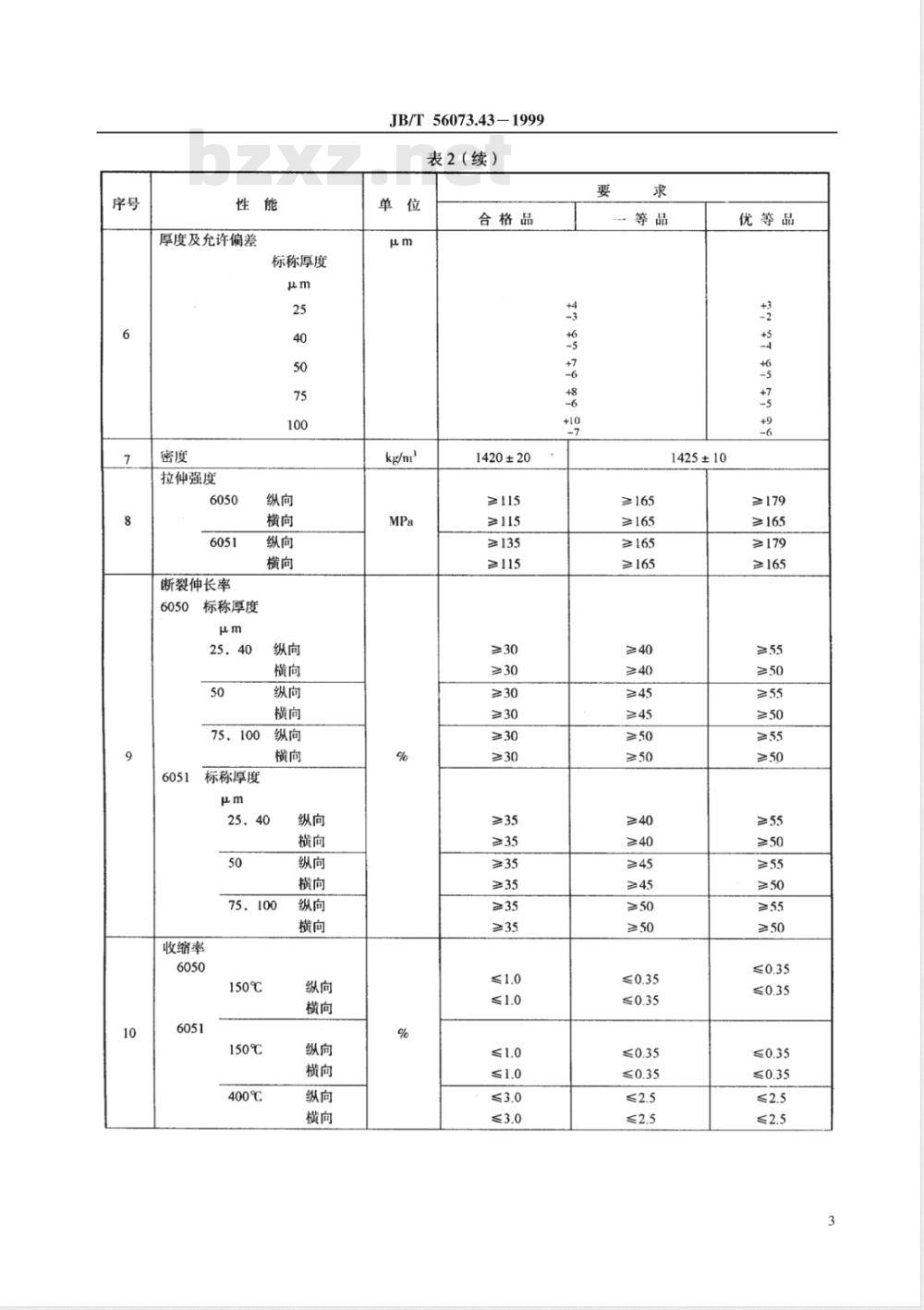

表2（续）
合格品
1420 ±20
≥115
≥115
≥135
≥115
一等品
1425±10
≥165
≥165
≥165
≥165
优等品
≥179
≥165
≥179
≥165
工频电气强度
标称厚度
表面电阻率200℃
体积电阻率200℃
相对介电常数
48~62Hz
介质损耗因数
48~62Hz
长期耐热性1
边缘撕裂性
JB/T 56073.43-1999
表2（完）
合格品
平均值
≥150
≥150
≥150
≥130
≥110
个别值
≥100
≥100
≥1.0×1013
≤4.0×10-3
供需双方协商确定
·等品
平均值
≥235
≥215
≥195
≥175
≥145
个别值
≥180
≥160
≥140
≥[20
≥1.0×1010
≥180
优等品
平均值1
≥236
≥217
≥177
≥154
≥1.0×1014
≤3.6×103
个别值
≥180
≥165
≥155
≥120
≥100
1）产品生产所用原材料及工艺没有改变，且在产品鉴定时，长期耐热性已经有关认可检测机构检验并能提供检验报告者，可不做。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
