【烟草标准】 烟草机械　通用技术条件　第7部分：铜合金铸件

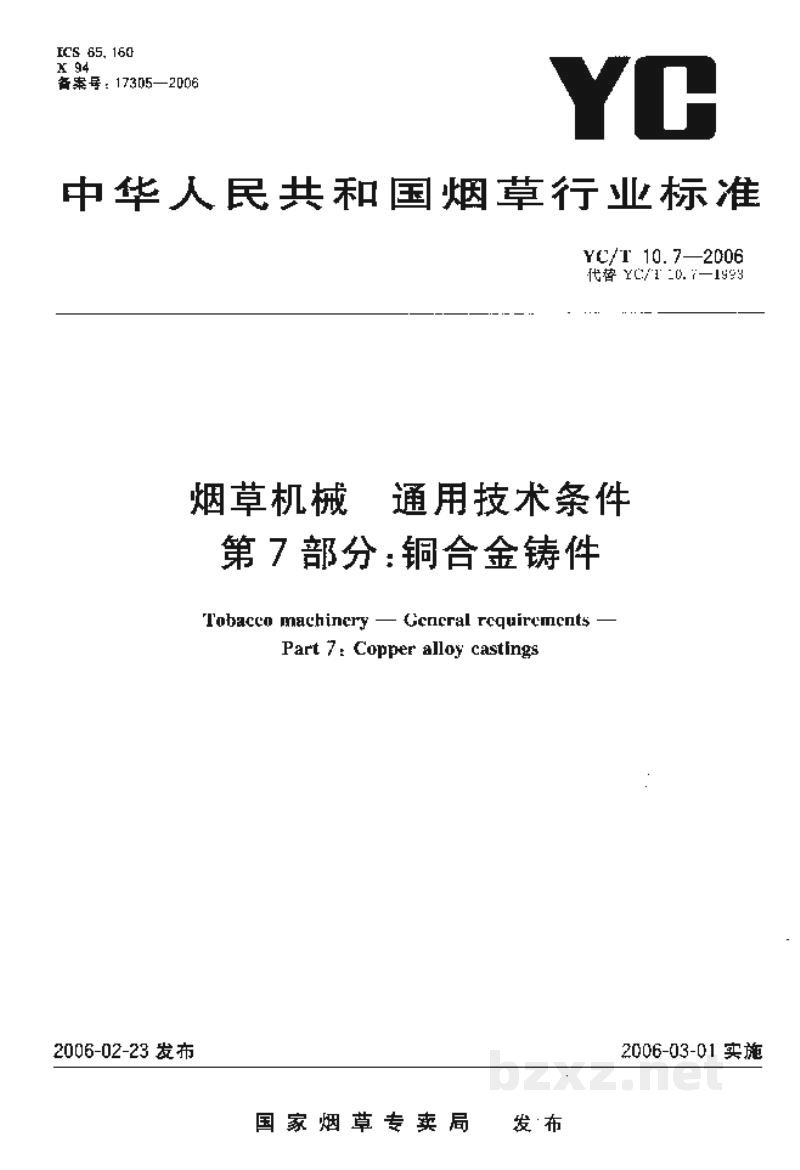

中华人民共和国烟草行业标准

YC/T 10.7—2006
代替 YC/T 10.7—1993

烟草机械 通用技术条件
第7部分：铜合金铸件

Tobacco machinery — General requirements —
Part 7: Copper alloy castings

2006-02-23 发布 2006-03-01 实施

国家烟草专卖局 发 布

前言

YC/T 10《烟草机械通用技术条件》分为如下几部分：

• 第1部分：切削加工件；
• 第2部分：冷作件；
• 第3部分：焊接件；
• 第4部分：灰铸铁件；
• 第5部分：球墨铸铁件；
• 第6部分：铸造型钢件；
• 第7部分：铜合金铸件；
• 第8部分：铝合金铸件；
• 第9部分：锻件；
• 第10部分：金属镀覆与化学处理；
• 第11部分：涂漆；
• 第12部分：装配；
• 第13部分：包装；
• 第14部分：电气控制系统；
• 第15部分：电气控制系统装配。

本部分为YC/T 10的第7部分。

本部分代替 YC/T 10.7—1993《烟草机械通用技术条件铜合金铸件》。

修改了原第3、5、6、7章的内容（1983年版的3.2、3.5、6.1；本版的3.3~3.5、6.7）；
原版第4节改成“试验方法”，并增加了第5章“检验规则”（1993年版的第4章、本版的
第4章和第5章）。

本部分由国家烟草专卖局提出。
本部分由全国烟草标准化技术委员会(TC142)归口。
本部分起草单位：中国烟草总公司郑州烟草研究院，昆明船舶设备集团有限公司技术中心。
本部分主要起草人：赵伟志、龚荣华、赵金吉、吕学英。

YC/T 10.7—1993。

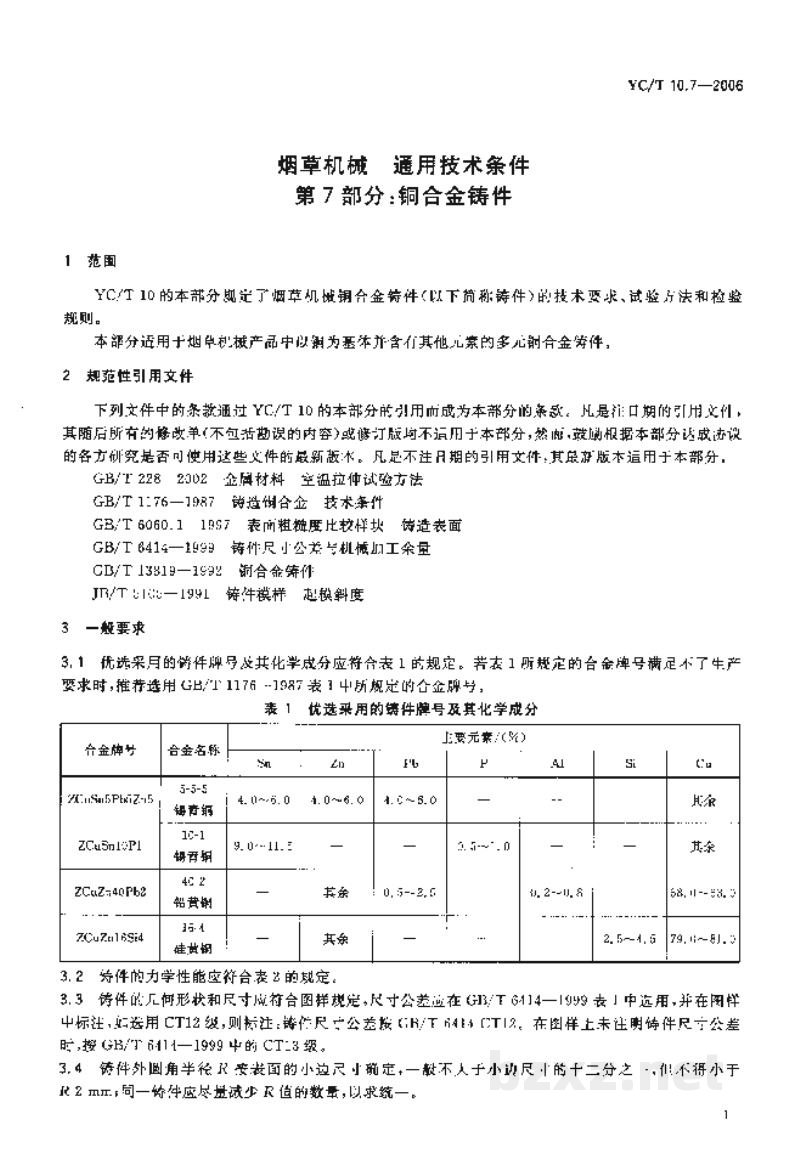

烟草机械 通用技术条件
第7部分：铜合金铸件

1 范围

YC/T 10的本部分规定了烟草机械铜合金铸件（以下简称铸件）的技术要求、试验方法和检验规则。

本部分适用于烟草机械产品中以铜为基体并含有其他元素的多元素合金铸件。

2 规范性引用文件

下列文件中的条款通过YC/T 10的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T 228 2302 金属材料 室温拉伸试验方法
GB/T 176—1987 铸造铜合金 技术条件
GB/T 6060.1 1985 表面粗糙度比较样块 铸造表面
GB/T 6414—1999 铸件尺寸公差与机械加工余量
CD/T 1319—1992 铜合金铸件
JR/T ...—1981 铸件模样 起模斜度

3 一般要求

3.1 优选采用的铸件牌号及其化学成分应符合表1的规定。若表1所规定的合金牌号满足不了生产要求时，推荐选用GB/T 176—1987表1中所规定的合金牌号。

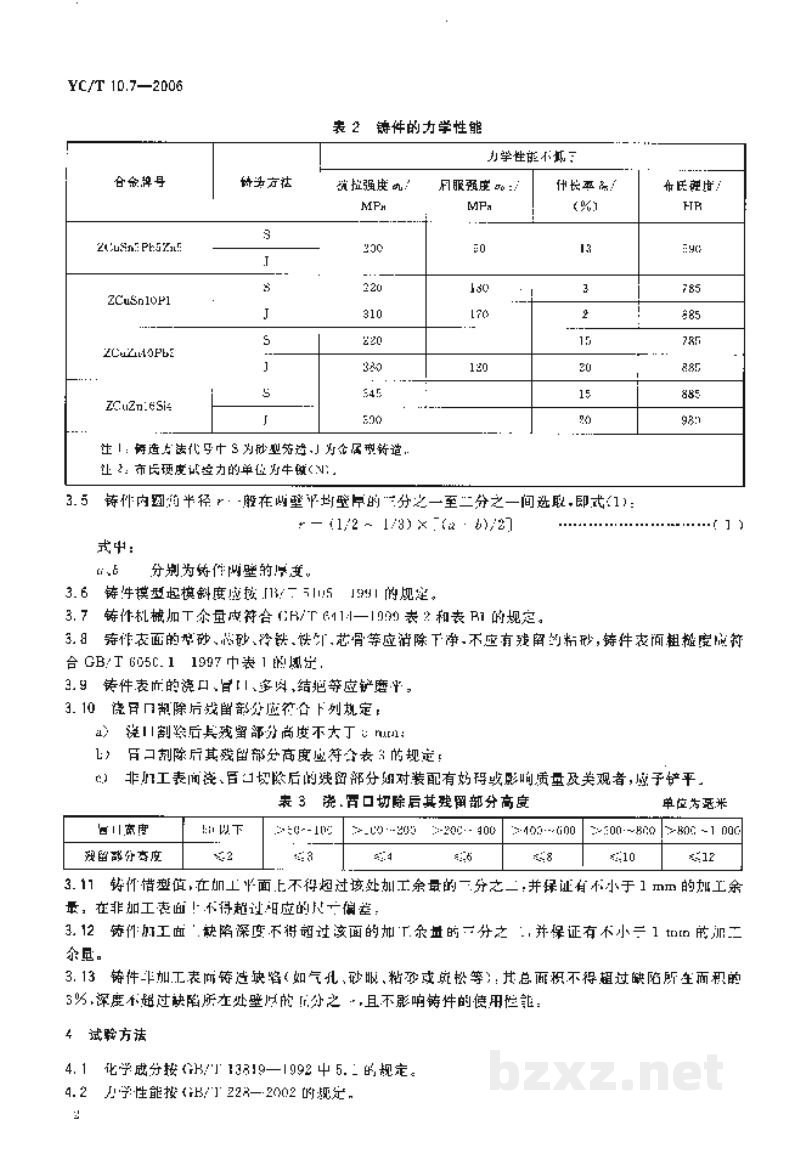

3.2 铸件的力学性能应符合表2的规定。

3.3 铸件的几何形状和尺寸应符合图样规定。尺寸公差应在GB/T 6414—1999表1中选用，并在图样中标注；如选用CT12级，则标注：铸件尺寸公差按GB/T 6414 CT12。在图样上未注明铸件尺寸公差时，按GB/T 6414—1999中的CT3级。

3.4 铸件外圆角半径R按表面的小边尺寸确定，一般不大于小边尺寸的十二分之一，但不得小于R 2 mm；同一铸件应尽量减少R值的数量，以求统一。
