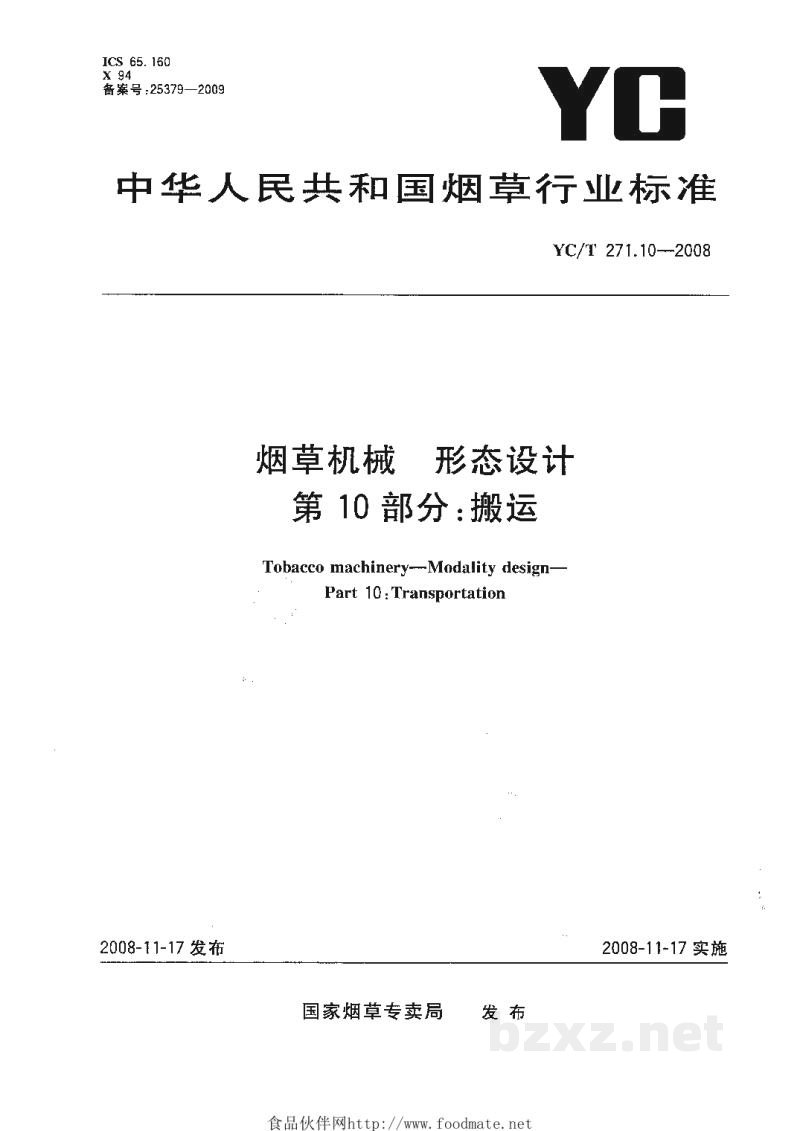

【烟草标准】 烟草机械　形态设计　第10部分：搬运

中华人民共和国烟草行业标准

YC/T 271.10—2008

烟草机械  形态设计
第10部分：搬运

Tobacco machinery—Modality design—
Part 10: Transportation

2008-11-17发布                          2008-11-17实施

国家烟草专卖局  发布

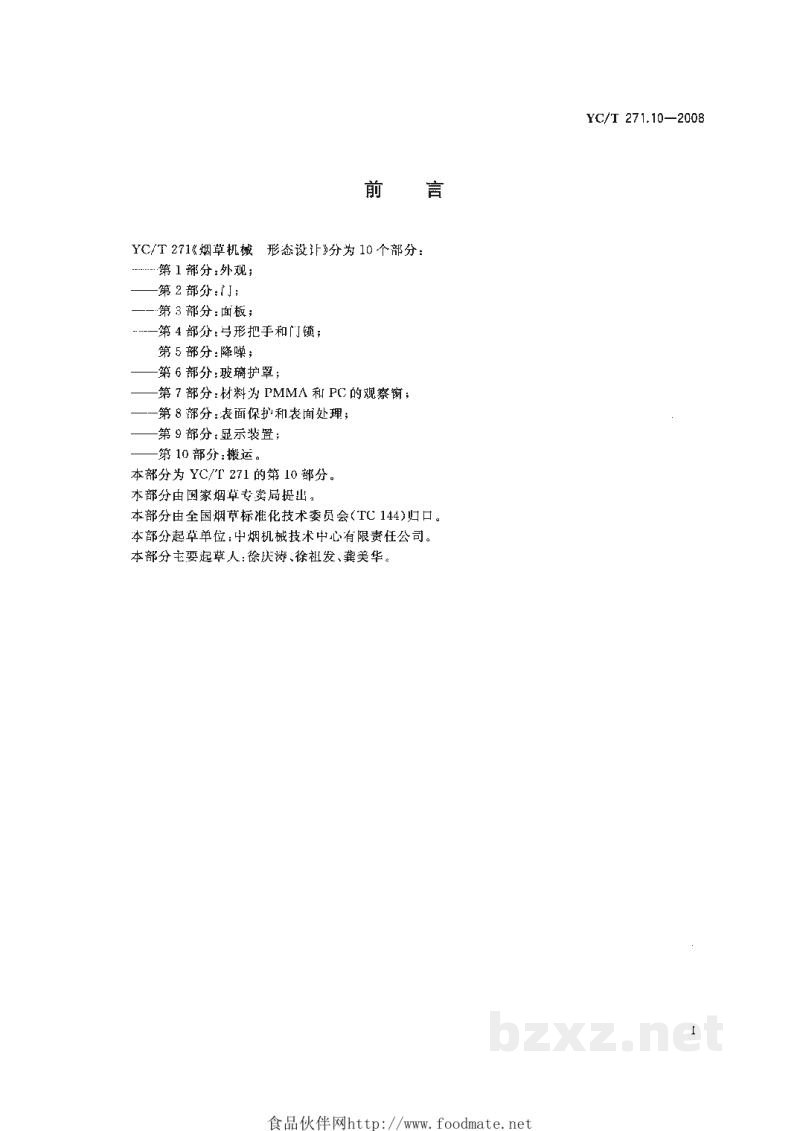

前 言

YC/T 271《烟草机械 形态设计》分为 10 个部分：

• 第 1 部分：外观；
• 第 2 部分：f；
• 第 3 部分：面板；
• 第 4 部分：弓形把手和门锁；
• 第 5 部分：降噪；
• 第 6 部分：玻璃护罩；
• 第 7 部分：材料为 PMMA 和 PC 的观察窗；
• 第 8 部分：表面保护和表面处理；
• 第 9 部分：显示装置；
• 第 10 部分：搬运。

本部分为 YC/T 271 的第 10 部分。

本部分由国家烟草专卖局提出。

本部分由全国烟草标准化技术委员会（TC 144）归口。

本部分起草单位：中烟机械技术中心有限责任公司。

本部分主要起草人：徐庆涛、徐祖发、龚美华。

YC/T 271.10—2008

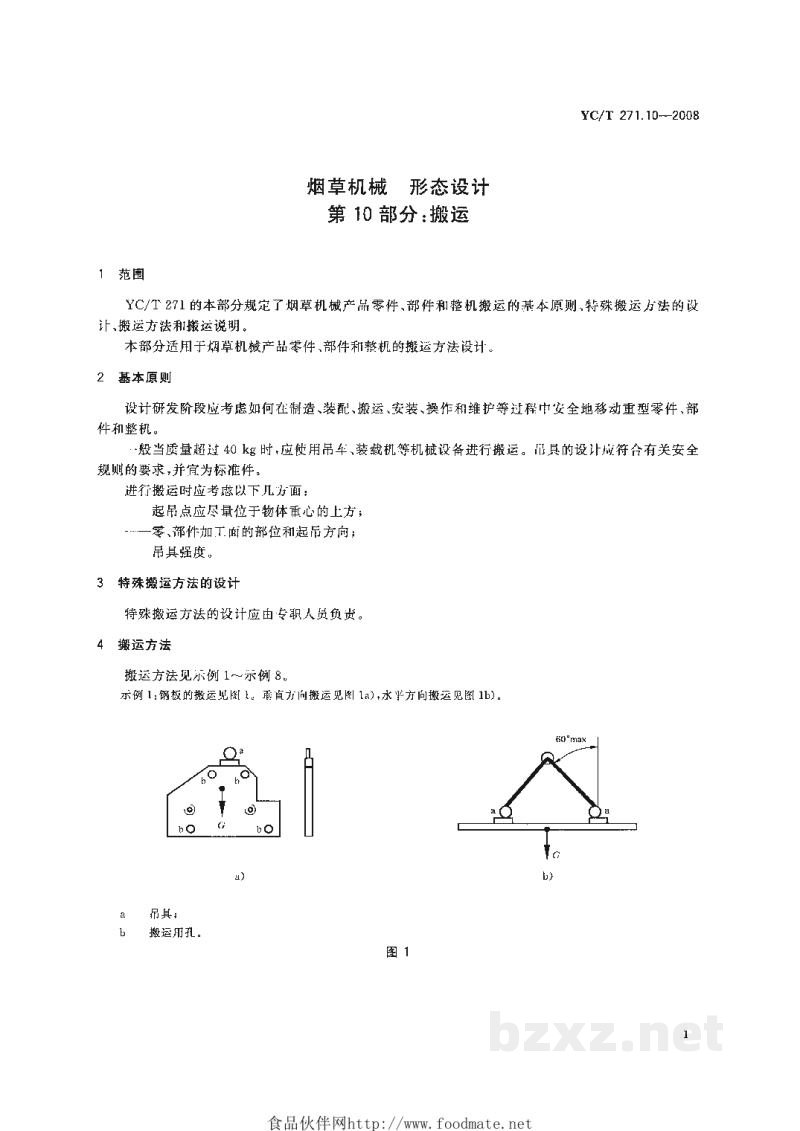

烟草机械  形态设计
第 10 部分：搬运

1  范围

YC/T 271的本部分规定了烟草机械产品零件、部件和整机搬运的基本原则、特殊搬运方法的设计、搬运方法和搬运说明。

本部分适用于烟草机械产品零件、部件和整机的搬运方法设计。

2  基本原则

设计研发阶段应考虑如何在制造、装配、搬运、安装、操作和维护等过程中安全地移动重型零件、部件和整机。

一般当质量超过 40 kg时，应使用吊车、装载机等机械设备进行搬运。吊具的设计应符合有关安全规则的要求，并宜为标准件。

进行搬运时应考虑以下几方面：

• 起吊点应尽量位于物体重心的上方；
• 零件、部件加工面的部位和起吊方向；
• 吊具强度。

3  特殊搬运方法的设计

特殊搬运方法的设计应由专职人员负责。

4  搬运方法

搬运方法见示例 1～示例 8。
示例 1：钢板的搬运见图 1。垂直方向搬运见图 1a)，水平方向搬运见图 1b)。

图 1
