【烟草标准】 烟草机械 YB92B型条外透明纸包装机

前 言

本标准规定了 YB92B型条外透明纸包装机的技术要求、试验方法、检验、标志、包装、运输及贮存等，可作为YB92B型条外透明纸包装机的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

YB92B 型条外透明纸包装机是 ZB41 型硬盒硬条包装机组的一个整机，与本标准相关的产品标准有：

• YC/T 135—1996 烟草机械 ZB41型硬盒硬条包装机组。

本标准自 1998年11月1日起实施，从1997年11月1日起所有生产的YB92B型条外透明纸包装机，均应符合本标准。

1. 本标准附录A是标准的附录。
2. 本标准由国家烟草专卖局提出。
3. 本标准由全国烟草标准化技术委员会归口。
4. 本标准起草单位：天津市第二轻工机械厂、广州烟草机械厂。
5. 本标准主要起草人：杨善玲、孙教兴、牛红华。

中华人民共和国烟草行业标准

烟 草 机 械 YC/T 134—1996

YB92B型条外透明纸包装机

Tobacco machinery—
Model YB92B cellophene wrapper for carton

1 范围

本标准规定了YB92B型条外透明纸包装机的技术要求、试验方法、检验、标志、包装、运输与贮存等。

本标准适用于YB92B型条外透明纸包装机(以下简称整机)。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 2894—1988 安全标志
• GB/T 5606.2—1996 卷烟 包装、标志与贮运
• GB/T 12026—1989 热封型双轴拉伸聚丙烯薄膜
• GB/T 13306—1991 标牌
• YC/T 1—1994 烟草机械产品型号编制规则
• YC/T 10.10—1993 烟草机械 通用技术条件 油漆
• YC/T 10.11—1993 烟草机械 通用技术条件 装配
• YC/T 10.12—1993 烟草机械 通用技术条件 包装
• YC/T 10.14—1993 烟草机械 通用技术条件 装有电子器件的电控设备
• YC/T 10.16—1996 烟草机械 通用技术条件 电气装配
• YC/T 11.2—1993 烟草机械 产品图样及设计文件 基本要求
• YC/T 15—1994 烟草机械产品命名方法

3 分类与命名

分类与命名按 YC/T 1 和 YC/T 15 执行。

3.1 型号

型号如下：

国家烟草专卖局 1996-07-08 批准 1996-11-01 实施

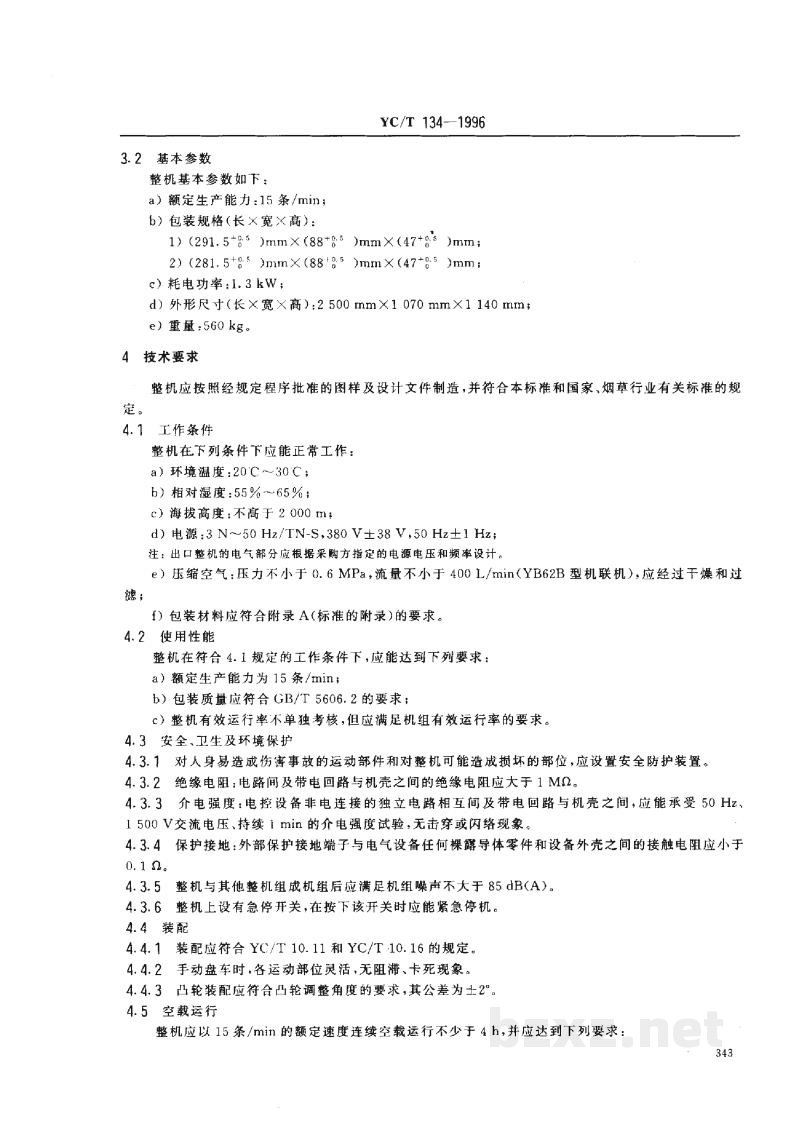

3.2 基本参数

整机基本参数如下：

1. 额定生产能力：15条/min；
2. 包装规格（长×宽×高）：
   1. (291.5±0.5)mm×(88+0.5-0)mm×(47+0.5-0)mm；
   2. (281.5+0.5-0)mm×(88+0.5-0)mm×(47+0.5-0)mm；
3. 耗电功率：1.3 kW；
4. 外形尺寸（长×宽×高）：2 500 mm × 1 070 mm × 1 140 mm；
5. 重量：560 kg。

4 技术要求

整机应按照经规定程序批准的图样及设计文件制造，并符合本国家和国家、烟草行业有关标准的规定。

4.1 工作条件

整机在下列条件下能正常工作：

1. 环境温度：20 ℃～30 ℃；
2. 相对湿度：55%～65%；
3. 海拔高度：不高于 2 000 m；
4. 电源：3 N～50 Hz/TN-S, 380 V±38 V, 50 Hz±1 Hz；
   注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。
5. 压缩空气：压力不小于 0.6 MPa，流量不小于 400 L/min (YB62B型机联机)，应经过干燥和过滤；
6. 包装材料应符合附录A（标准的附录）的要求。

4.2 使用性能

整机在符合4.1规定的工作条件下，应能达到下列要求：

1. 额定生产能力为 15条/min；
2. 包装质量应符合 GB/T 5606.2的要求；
3. 整机有效运行率不单独立考核，但应满足机组有效运行率的要求。

4.3 安全、卫生及环境保护

4.3.1 对人身易造成伤亡事故的运动部件和对整机可能造成损坏的部位，应设置安全防护装置。
4.3.2 绝缘电阻：电路间及带电回路和机壳之间的绝缘电阻应大于 1 MΩ。
4.3.3 介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受50 Hz、1 500 V交流电压、持续1 min的介电强度试验，无击穿或闪络现象。
4.3.4 保护接地：外部保护接地端子与电气设备任何裸露导体零件和设备外壳之间的接触电阻应小于0.1 Ω。
4.3.5 整机与其他整机组成机组后应满足机组噪声不大于85 dB(A)。
4.3.6 整机上设有急停开关，在按下该开关时应能紧急停机。

4.4 装配

4.4.1 装配应符合YC/T 10.11和YC/T 10.16的规定。
4.4.2 手动盘车时，各运动部位灵活、无阻滞、卡死现象。
4.4.3 凸轮装配应符合凸轮调整角度的要求，其公差为±2°。

4.5 空载运行

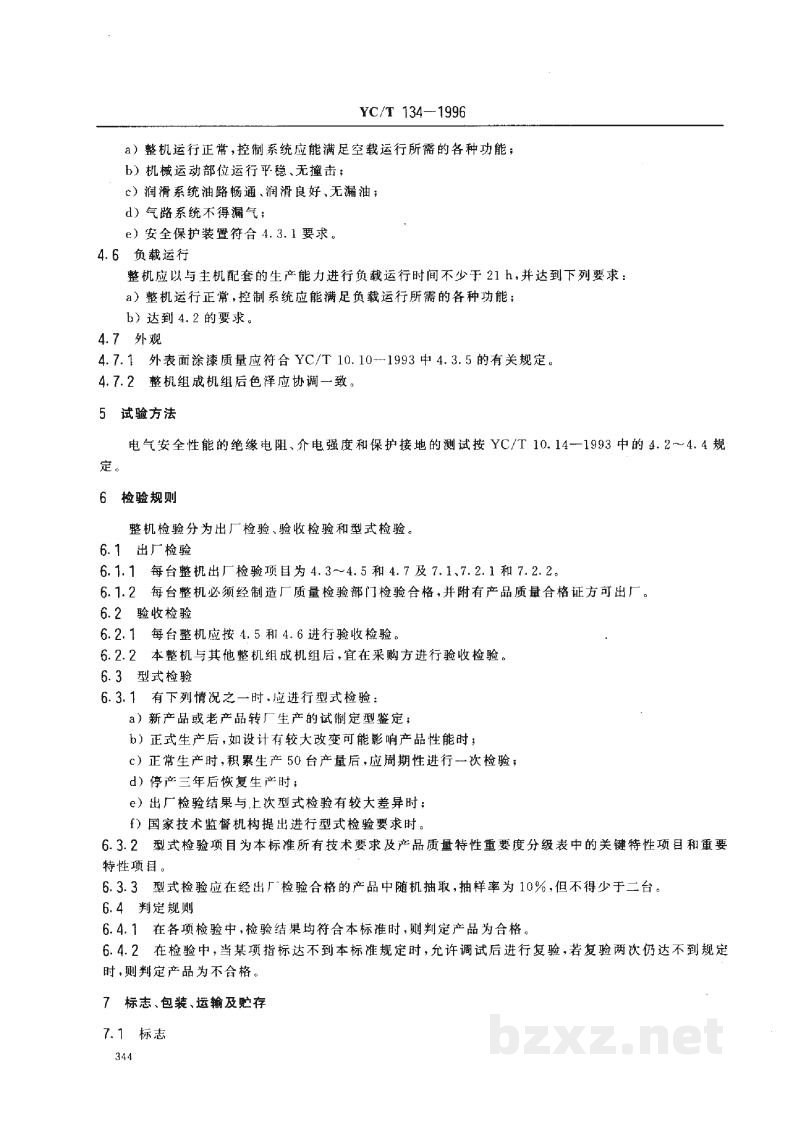

整机应以15条/min的额定速度连续空载运行不少于4 h，并应达到下列要求：
