中华人民共和国新闻出版行业标准

CY/T 104.5—2014

印刷技术 纸和纸板印刷适性测试方法
第 5 部分：油墨转移量

Graphic technology — Test methods for printability of paper and board
— Part 5: Determination of ink transfer amount

中华人民共和国新闻出版广电总局发布

前 言

CY/T 104《印刷技术 纸和纸板印刷适性测试方法》为多部分标准，包括但不限于以下部分：

• 第 1 部分：术语；
• 第 2 部分：印刷适性仪基本要求；
• 第 3 部分：印刷渗透性；
• 第 4 部分：印刷均匀性；
• 第 5 部分：油墨转移量；
• 第 6 部分：透印；
• 第 7 部分：印刷粗糙度；
• 第 8 部分：粘脏；
• 第 9 部分：凹印网点重印。

本部分为 CY/T 104 的第 5 部分。

本部分按 GB/T 1.1-2009 给出的规则进行编写。

本部分由国际新闻出版广电总局提出。

本部分由全国印刷标准化技术委员会（SAC/TC 170）归口。

本部分起草单位：国家纸制品质量监督检验中心、深圳市英杰数字激光制版有限公司、珠海经济特区红塔仁恒纸业有限公司、上海烟草包装印刷有限公司、鹤山雅图仕印刷有限公司、浙江美浓世纪集团有限公司、深圳职业技术学院、珠海经济特区诚成印务有限公司、昆明伟建彩印有限公司、东莞虎彩印刷有限公司、广东省东莞市质量监督检测中心。

本部分主要起草人：陈向权、陈春霞、陈纯、马洪生、许东升、陈海峰、卢会成、王可、贺文琼、蔡荣波、马先辉。

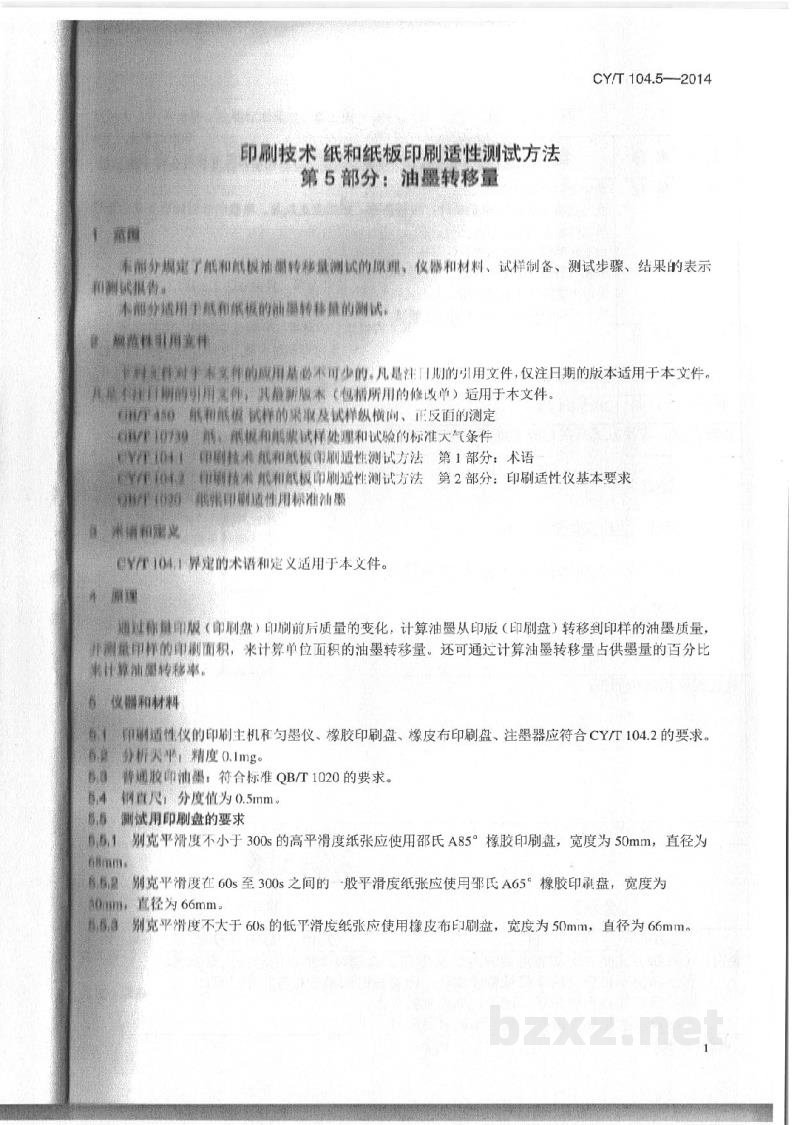

印刷技术 纸和纸板印刷适性测试方法
第5部分：油墨转移量

1 范围

本部分规定了纸和纸板油墨转移量测试的原理、仪器和材料、试样制备、测试步骤、结果的表示和测试报告。

本部分适用于纸和纸板的油墨转移量的测试。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

• GB/T 450 纸和纸板 试样的采取及试样纵横向、正反面的测定
• GB/T 10739 纸、纸板和纸浆试样处理和试验的标准大气条件
• CY/T 104.1 印刷技术 纸和纸板印刷适性测试方法 第1部分：术语
• CY/T 104.2 印刷技术 纸和纸板印刷适性测试方法 第2部分：印刷适性仪基本要求
• QB/T 1938 纸张印刷适用标准油墨

3 术语和定义

CY/T 104.1界定的术语和定义适用于本文件。

4 原理

通过称量印版（印刷盘）印刷前后质量的变化，计算油墨从印版（印刷盘）转移到印样的油墨质量，并测量印样的印刷面积，来计算单位面积的油墨转移量。还可通过计算油墨转移量占供墨量的百分比来计算油墨转移率。

5 仪器和材料

5.1 印刷适性仪的印刷主机均为墨仪、橡胶印刷盘、橡皮布印刷盘、注墨器应符合CY/T 104.2的要求。

5.2 分析天平：精度0.1mg。

5.3 普通胶印油墨：符合标准QB/T 1938的要求。

5.4 钢直尺：分度值为0.5mm。

5.5 测试用印刷盘的要求

5.5.1 别克平滑度不小于30s的高平滑度纸应使用邵氏A85°橡胶印刷盘，宽度为50mm，直径为68mm。

5.5.2 别克平滑度在60s至300s之间的一般平滑度纸张应使用邵氏A65°橡胶印刷盘，宽度为50mm，直径为66mm。

5.5.3 别克平滑度不大于60s的低平滑度纸应使用橡皮布印刷盘，宽度为50mm，直径为66mm。
