【CY新闻出版标准】 网版印刷 聚氨酯胶刮使用要求及检验方法

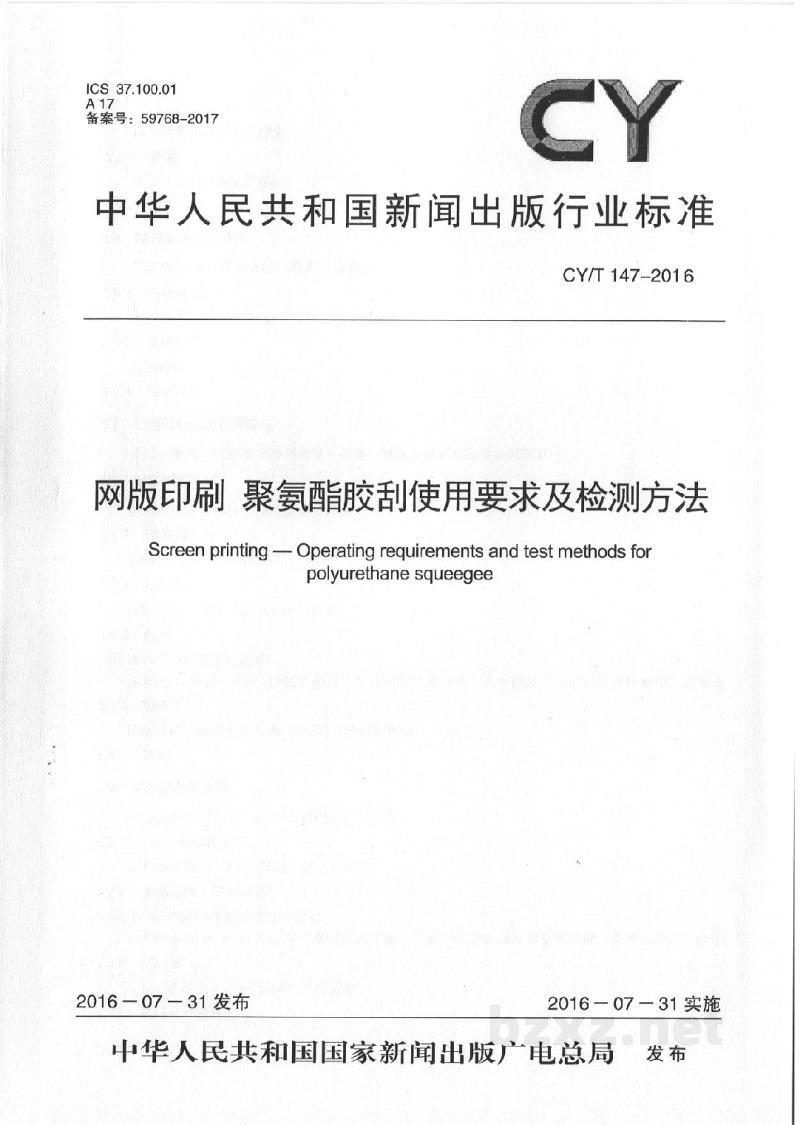

ICS 37.100.01
A17
备案号：59768-2017

CY

中华人民共和国新闻出版行业标准

CY/T 147—2016

网版印刷  聚氨酯胶刮使用要求及检测方法
Screen printing — Operating requirements and test methods for polyurethane squeegee

中华人民共和国国家新闻出版广电总局    发布

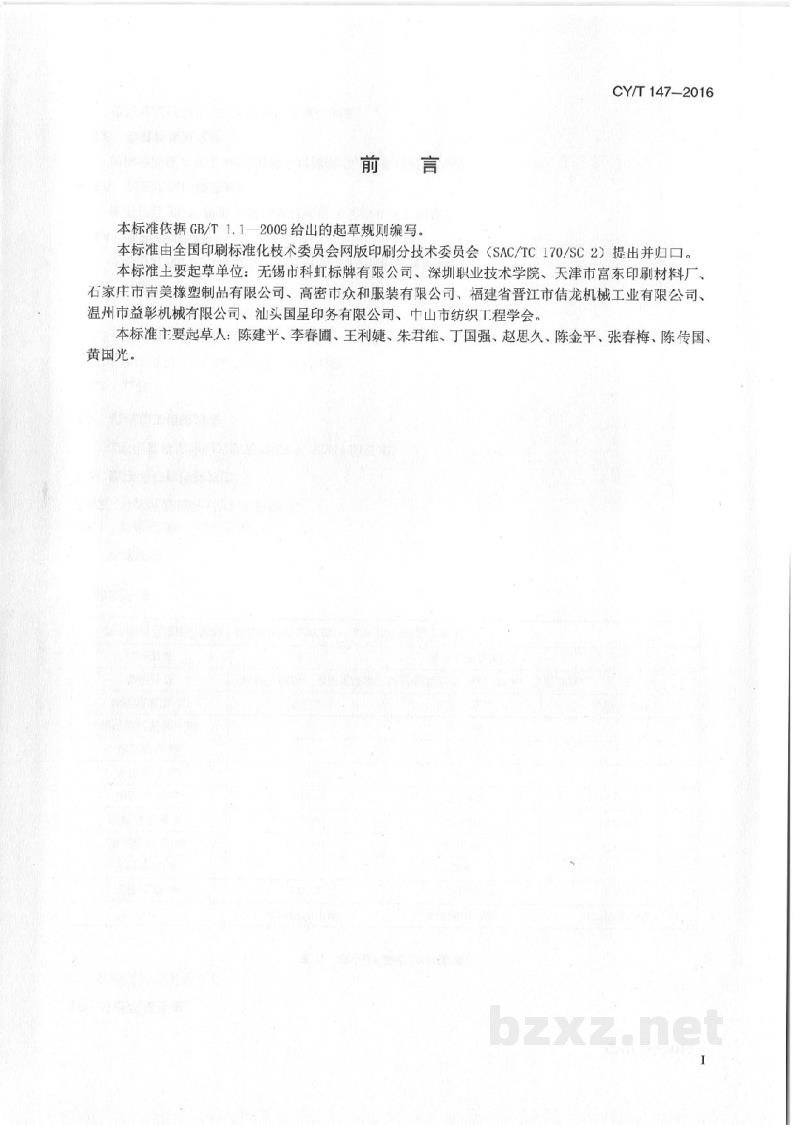

前 言

本标准依据 GB/T 1.1—2009 给出的起草规则编写。

本标准由全国印刷标准化技术委员会网版印刷分技术委员会（SAC/TC 170/SC 2）提出并归口。

本标准主要起草单位：无锡市科虹标牌有限公司、深圳职业技术学院、天津市宫东印刷材料厂、石家庄市吉美橡塑制品有限公司、高密市众和服装有限公司、福建省晋江市信龙机械工业有限公司、温州市益彩机械有限公司、汕头国星印务有限公司、中山市纺织工程学会。

本标准主要起草人：陈建平、李春圃、王利健、朱君维、丁国强、赵思久、陈金平、张春梅、陈传国、黄国光。

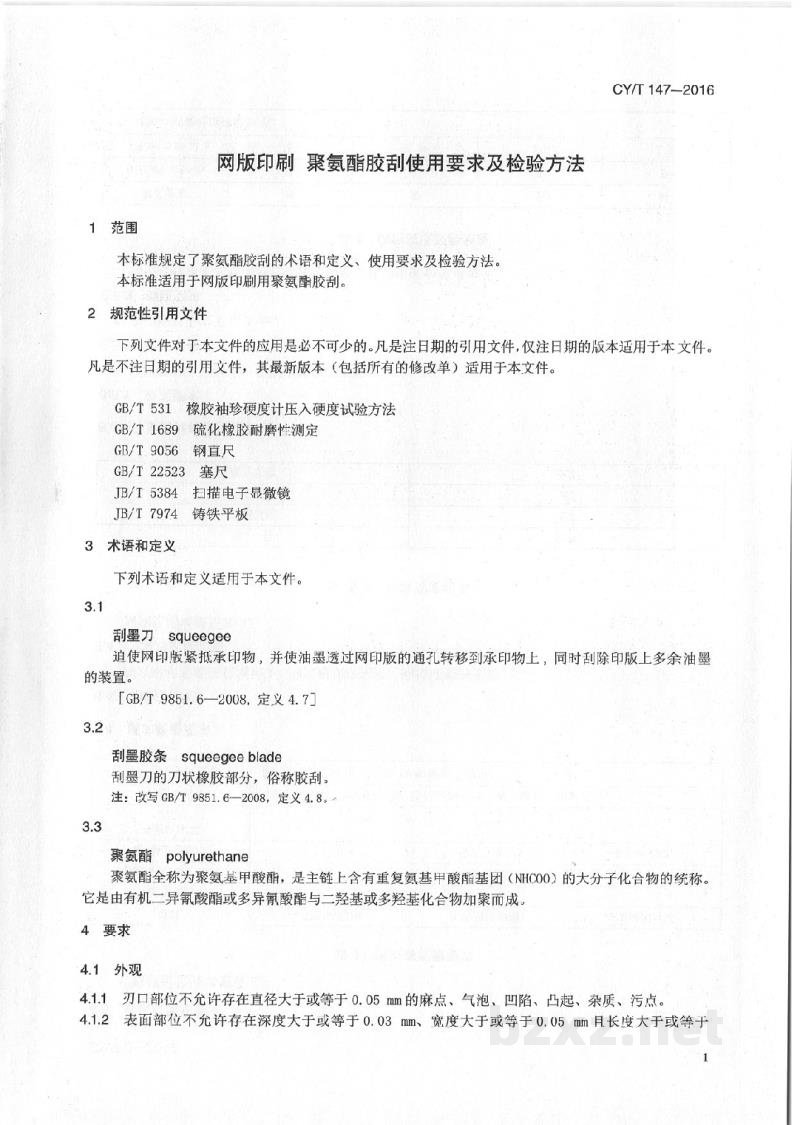

网版印刷 聚氨酯胶刮使用要求及检验方法

1 范围

本标准规定了聚氨酯胶刮的术语和定义、使用要求及检验方法。

本标准适用于网版印刷用聚氨酯胶刮。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

• GB/T 531 橡胶袖珍硬度计压入硬度试验方法
• GB/T 1689 硫化橡胶耐腐蚀性测定
• GB/T 9056 钢直尺
• GB/T 22523 塞尺
• JB/T 5384 扫描电子显微镜
• JB/T 7974 铸铁平板

3 术语和定义

下列术语和定义适用于本文件。

3.1 刮墨刀 squeegee

迫使网印版紧抵承印物，并使油墨透过网印版的通孔转移到承印物上，同时刮除印版上多余油墨的装置。[GB/T 9851.6—2008, 定义 4.7]

3.2 刮墨胶条 squeegee blade

刮墨刀的刀状橡胶部分，俗称胶刮。

注：改写 GB/T 9851.6—2008, 定义 4.8。

3.3 聚氨酯 polyurethane

聚氨酯全称为聚氨基甲酸酯，是主链上含有重复氨基甲酸酯基团（NHCOO）的大分子化合物的统称。它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。

4 要求

4.1 外观

4.1.1 切口部位不允许存在直径大于或等于0.05 mm的麻点、气泡、凹陷、凸起、杂质、污点。

4.1.2 表面部位不允许存在深度大于或等于0.03 mm、宽度大于或等于0.05 mm且长度大于或等于
