【其他行业标准】 雪深自动观测规范

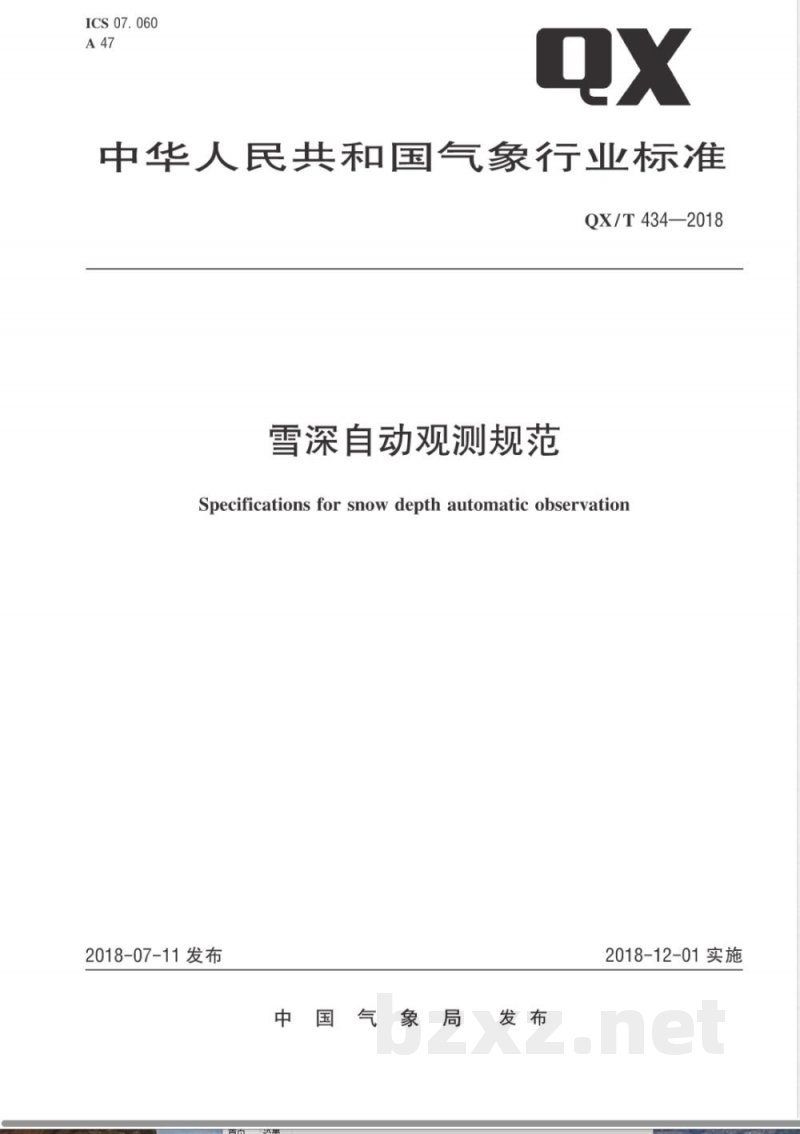

ICS 07. 060
中华人民共和国气象行业标准
QX/T434—2018
雪深自动观测规范
Specifications for snow depth automatic observation2018-07-11发布
国气象
2018-12-01实施

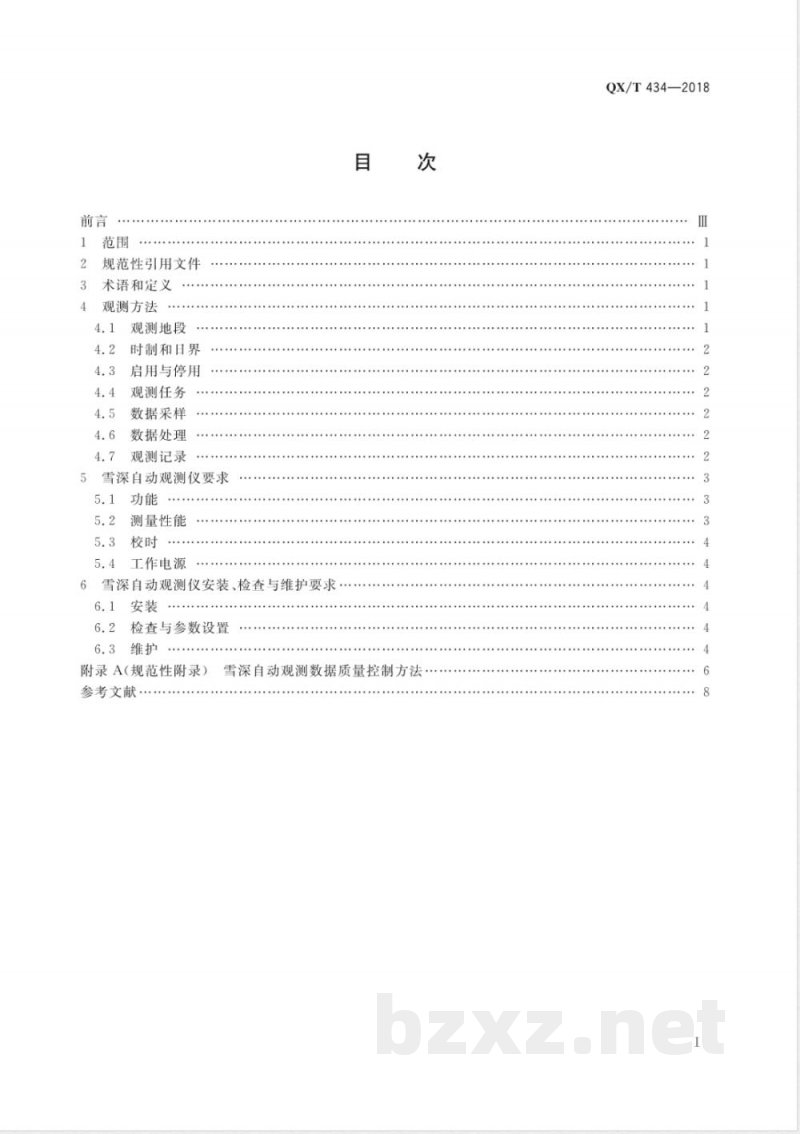

规范性引用文件
术语和定义
观测方法
观测地段
时制和日界
启用与停用
观测任务
数据采样
数据处理
观测记录
雪深自动观测仪要求
测量性能
工作电源
雪深自动观测仪安装、检查与维护要求6
检查与参数设置
附录A（规范性附录）
参考文献
雪深自动观测数据质量控制方法QX/T434—2018

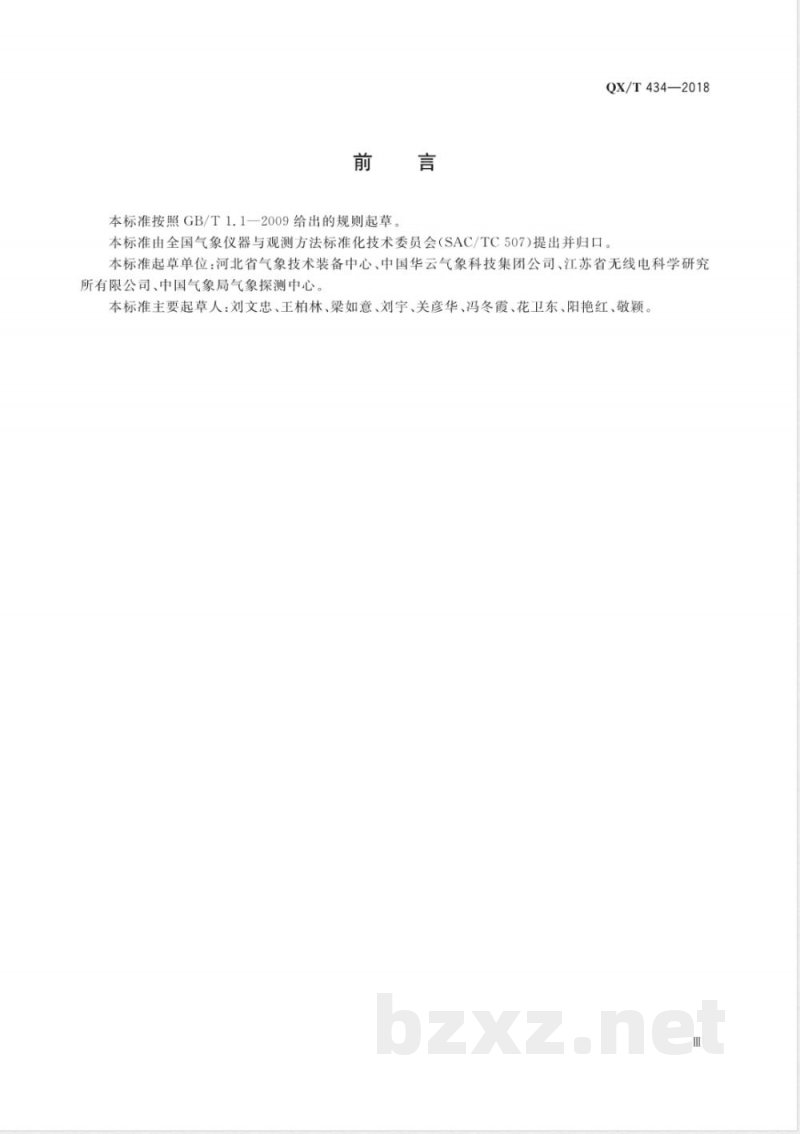

本标准按照GB/T1.1一2009给出的规则起草。QX/T434—2018
本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507)提出并归口。本标准起草单位：河北省气象技术装备中心、中国华云气象科技集团公司、江苏省无线电科学研究所有限公司、中国气象局气象探测中心本标准主要起草人：刘文忠、王柏林、梁如意、刘宇、关彦华、冯冬霞、花卫东、阳艳红、敬颖。1范围
雪深自动观测规范
本标准规定了雪深自动观测方法和仪器的要求、安装、检查与维护。QX/T434—2018
本标准适用于采用超声波或激光测距原理的观测仪进行雪深自动观测。采用其他原理的观测仪进行雪深自动观测时可参照本标准。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T31221一2014气象探测环境保护规范地面气象观测站GB/T35221—2017
3术语和定义
地面气象观测规范
下列术语和定义适用于本文件。3.1
snowdepth
积雪表面到下垫面的垂直深度。［GB/T35229—2017，定义3.1]
雪深自动观测仪
snowdepthautomatic observationinstrument用于自动进行雪深气象要素观测、处理、存储和传输的仪器。3.3
基准面（
datumplane
用于自动观测雪深固定的夯实、平整的裸地面。3.4
基准测量高度
datum measure height
雪深自动观测仪传感器测量起始点距基准面的垂直距离。4
观测方法
观测地段
应符合以下要求：
能反映本地较大范围内的降雪特点；平坦、开阔的自然下垫面；
避开低洼、风口、易发生积水的地段；应布设在最多风向的上风方；
QX/T434—2018
安装在国家级地面气象观测站时，探测环境应符合GB/T31221一2014中3.1的要求；安装在非国家级地面气象观测站时，宜根据服务对象需求确定探测环境保护要求。4.2时制和日界
应符合GB/T35221一2017中4.2的要求4.3启用与停用bzxZ.net
4.3.1从当地历史最早初雪日的前一个月初启用观测，当地历史最晚终雪日的后一个月末停用观测。4.3.2停用期间，预期或突发降雪时应启用观测，4.4观测任务
在启用到停用期间每日应进行24h连续观测。4.5数据采样
每6S应采样一次，得到雪深采样值。雪深采样值通过公式（1)计算。d=ho-hi
式中：
d—一雪深采样值，单位为厘米（cm）；ho—基准测量高度，单位为厘米（cm）；hl传感器测量起始点距积雪表面垂直距离，单位为厘米（cm）。4.6数据处理
4.6.1雪深采样值数据质量控制
应按附录A中A.3的方法对雪深采样值进行数据质量控制。4.6.2计算雪深分钟值
（1）
一分钟内应有不少于7个“正确”的雪深采样值才可计算雪深分钟值，否则当前雪深分钟数据（雪深分钟值)标识为“缺失”。
雪深分钟值应按公式（2)计算。d
式中：
雪深分钟值，单位为厘米（cm）；d
·（2）
分钟内第i个雪深采样值（样本），单位为厘米（cm），当d；的数据质量控制结果为“错误”“可疑”等非“正确”的样本时应舍弃而不用于计算，即令d；=0；N
分钟内的样本总数；
分钟内“正确”的样本总数（m≤N）。4.6.3雪深分钟值数据质量控制
应按A.4的方法对计算的雪深分钟值进行数据质量控制。4.7观测记录
应按下列要求记录：
每分钟记录一个雪深分钟值，以厘米（cm）为单位，保留一位小数；无积雪时，异常数据应删除；
有积雪时，异常数据应按缺测处理；雪面被破坏期间，数据应按缺测处理；观测地段与周边积雪状况有差异时，应备注。5雪深自动观测仪要求
5.1功能
5.1.1数据采集
应符合4.5的要求
数据处理
应符合4.6的要求。
5.1.3数据存储
应能存储不少于最近180d的雪深分钟数据。5.1.4数据传输
应符合下列要求：
具有通用数据通信接口，支持有线和无线数据传输：支持主动传输和被动响应传输；数据更新速率应达到每分钟一次。5.1.5状态信息
至少应自动获取和传输下列信息：传感器连接状态；
传感器信号状态；
工作电源；
主板/腔体温度；
蓄电池电压。
远程控制
应具有下列功能：
远程复位；
远程设置相关参数；
远程升级采集程序。
5.2测量性能
测量范围：0cm~150cm（可根据服务需求或历史最大雪深情况扩展）。分辨力：0.1cm。
最大允许误差：士1cm。
QX/T434—2018
QX/T434—2018
5.3校时
具有自动校时和响应命令校时的功能，以北京时为准，误差不大于30S。5.4工作电源
应符合下列要求：
直流(DC)，9V~15V；
无供电情况下，蓄电池应能维持仪器稳定运行不少于15d。6雪深自动观测仪安装、检查与维护要求6.1安装
6.1.1基准面应与观测地段周边地面齐平，位于仪器安装支架处最多风向的上风方，大小以不小于120cm×120cm为宜。基准面也可用与观测位置土壤热容量相当的辅助面构成。6.1.2传感器测量起始点应对准基准面中心，基准测量高度宜为200cm（可根据服务需求或历史最大雪深情况增加）。
6.1.3仪器应防雷接地，接地电阻应不大于4Q。6.2检查与参数设置
仪器安装后应对安装状态、供电、线路连接、测量性能等进行检查，6.2.1
6.2.1应设置区站号、日期、时间、经度、纬度、海拔高度等基本参数。6.2.2
应设置数据质量控制参数。
6.3维护
6.3.1启用前的维护
应按下列要求进行：
检查仪器检定证书或校准证书，并在有效期内；按6.1.1的要求检查、维护基准面；按6.1.2的要求检查、调整仪器安装状态；按6.1.3的要求检查仪器防雷接地；按6.2的要求检查仪器性能和相关参数；及时记载维护情况。
使用期间的不定期维护
应按下列要求进行：
检查仪器检定证书或校准证书，并在有效期内；检查清除传感器上的雪、霜、灰尘等附着物；无积雪时检查、维护基准面并清除异物；有积雪时检查、维护积雪表面并清除异物；仪器故障时及时修复；
检测接地电阻；
及时记载维护情况。
6.3.3停用期间的维护
应按下列要求进行：
断开仪器直流供电，加装防护罩；保持蓄电池供电；
检查防雷部件，检测接地电阻；及时记载维护情况。
QX/T434—2018
