【其他行业标准】 卫星遥感产品图布局规范

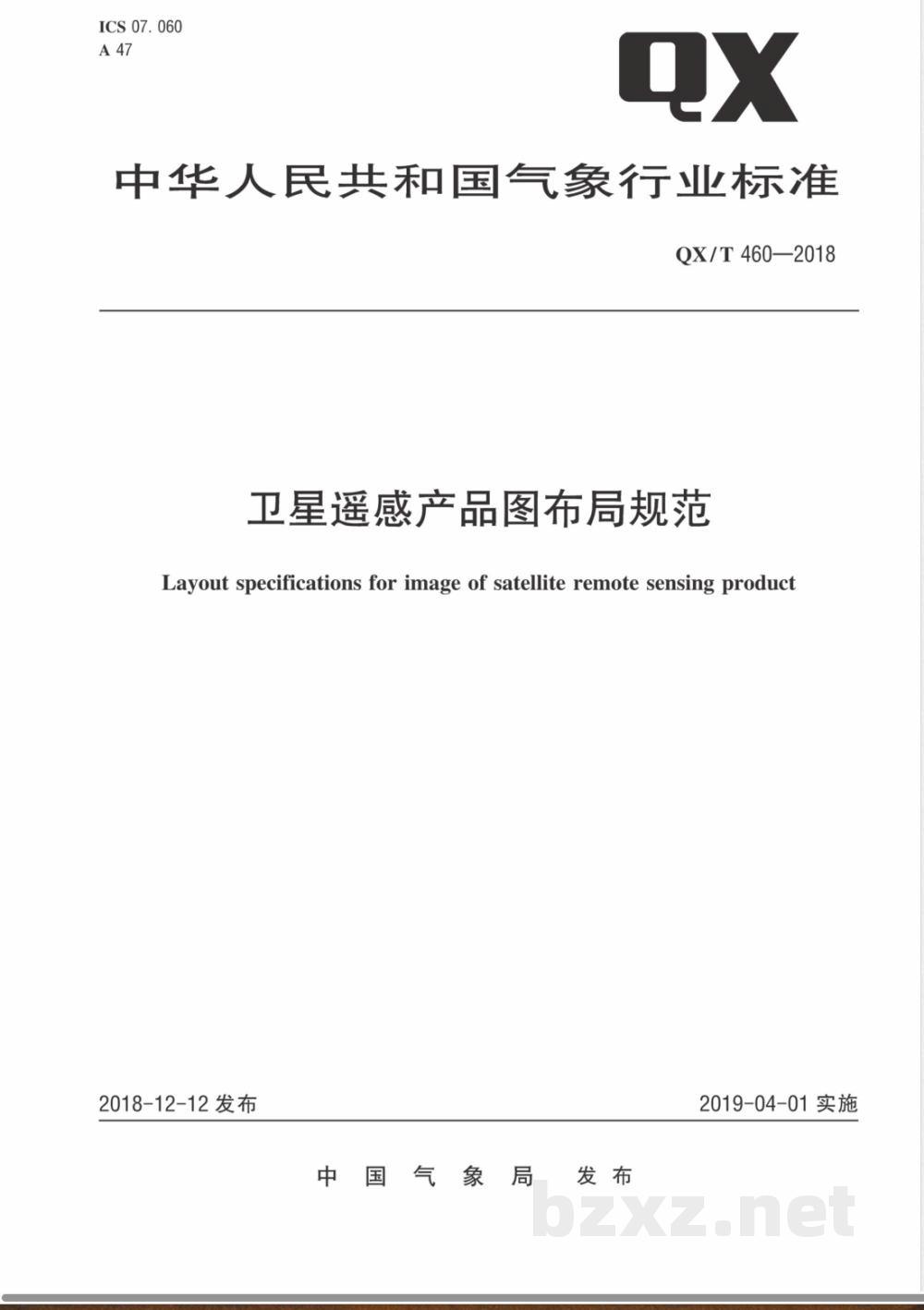

ICS07.060
中华人民共和国气象行业标准
QX/T460—2018
卫星遥感产品图布局规范
Layout specifications for image of satellite remote sensing product2018-12-12发布
国气象局
2019-04-01实施

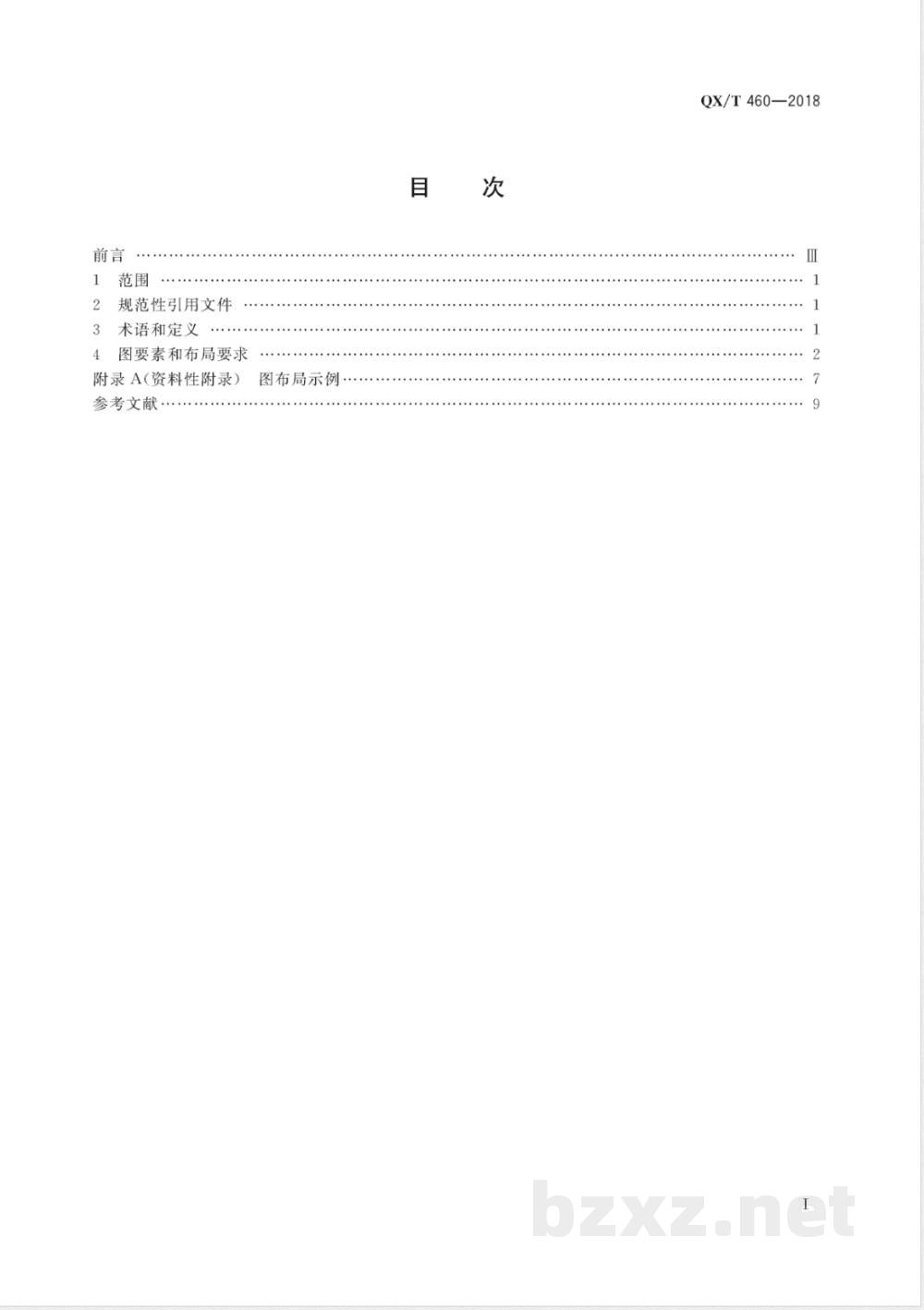

2规范性引用文件
3术语和定义
4图要素和布局要求
附录A（资料性附录）
参考文献…
图布局示例：
QX/T460—2018

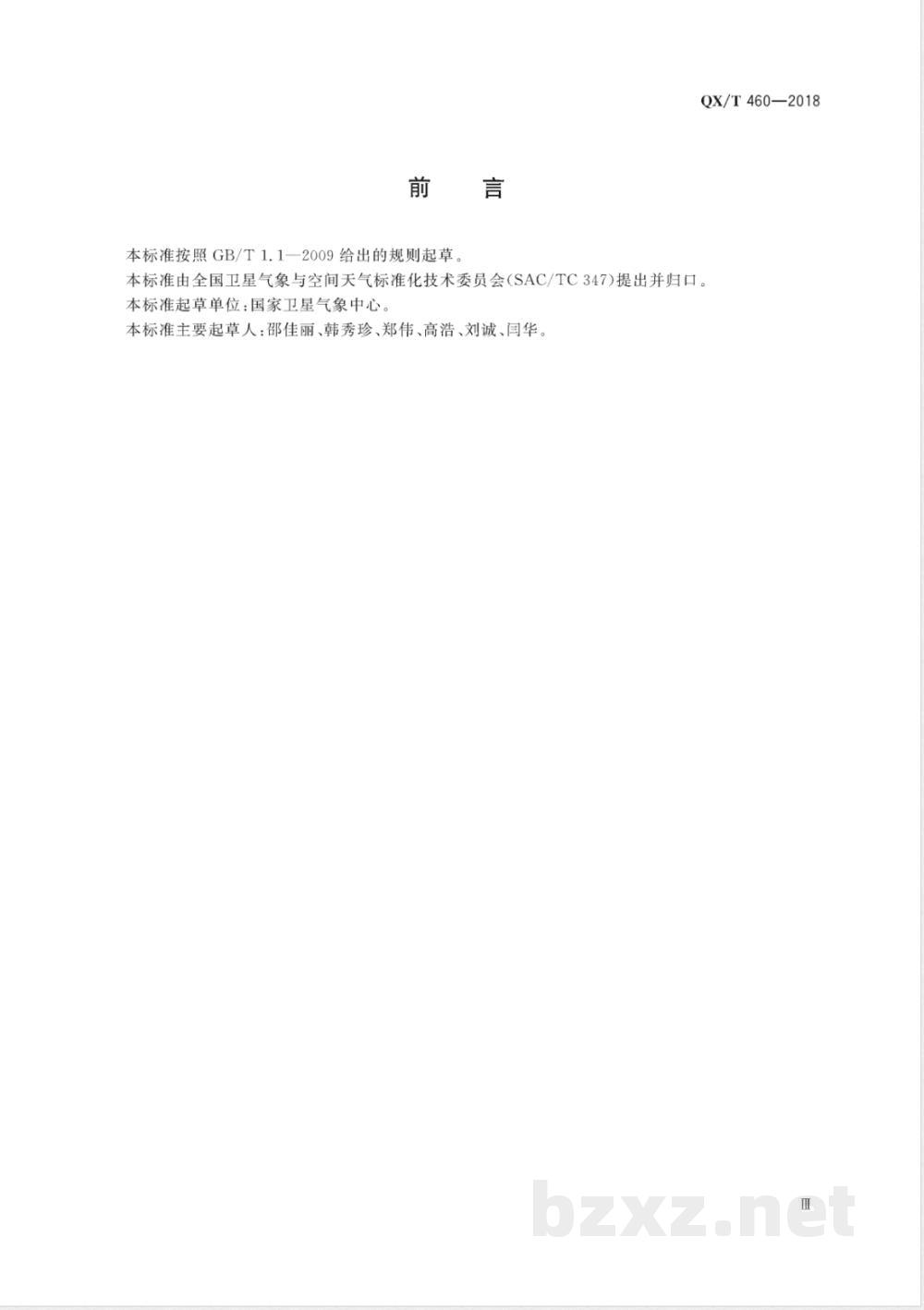

本标准按照GB/T1.1一2009给出的规则起草。QX/T460—2018
本标准由全国卫星气象与空间天气标准化技术委员会（SAC/TC347)提出并归口。本标准起草单位：国家卫星气象中心。本标准主要起草人：邵佳丽、韩秀珍、郑伟、高浩、刘诚、闫华m
1范围
卫星遥感产品图布局规范
本标准规定了制作卫星遥感产品图的要素和布局要求本标准适用于卫星遥感产品图制作。规范性引用文件
QX/T460—2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。）中华人民共和国行政区域代码GB/T2260
GB/T15968
GB/T17278
遥感影像平面图制作规范
数字地形图产品基本要求
GB/T20257.1
国家基本比例尺地图图式第1部分：1：5001：10001：2000地形图图式GB/T20257.2
GB/T20257.3
国家基本比例尺地图图式第2部分：1：50001：10000地形图图式国家基本比例尺地图图式第3部分：1：25000GB/T20257.4
国家基本比例尺地图图式
第4部分：1：250000
图图式
GB21139
基础地理信息标准数据基本规定GB/T243543
公共地理信息通用地图符号
3术语和定义
下列术语和定义适用于本文件。3.1
Espatialresolution
空间分辨率
1：100000地形图
1：50000
1：1000000地形
1:500000
在扫描成像过程中一个光敏探测元件通过望远镜系统投射到地面上的直径或对应的视场角度。[GB/T14950—2009，定义4.104]3.2
fundamental geographic information data基础地理信息数据
作为统一的空间定位框架和空间分析基础的地理信息数据，该数据反映和描述了地球表面测量控制点、水系、居民地及设施、交通、管线、境界与政区、地貌、植被与土质、地籍、地名等有关自然和社会要素的位置、形态和属性等信息。[GB21139—2007，定义3.1]
QX/T460—2018
图要素和布局要求
图要素
标题、遥感产品获取时间、遥感产品图像、图例、图像数据说明、比例尺、指北针、制图单位、外图廓线和内图廓线为图像必备要素，坐标网线及注记为图像可选要素。4.2布局要求
长宽应根据目标区大小和采用的比例尺确定，长宽比宜为/2：1，不应大于5：1。以A4页面为例，页边距、内外图廓线及遥感产品图像廓线间距如图1和图2所示，其他尺寸图像制作可依此基准按比例适当缩放。卫星遥感产品图布局见图1和图2，示例分别参见附录A中图A.1和图A.2。单位：mm
遥感产品获取时间
坐标网线标记
外图廉线
内图嘟线
遥感产品图像廊线
415→
遥感产品图像区
比例尺和指北针
图例说明
卫星遥感产品图布局（横版）
制图单位
4.3标题
外图廉线
坐标网线标记
内图廓线
遥感产品图像廊线
遥感产品图像
图像数据说明
图2卫星遥感产品图布局（竖版）Qx/T460—2018
单位：mm
遥感产品获取时间
比例尺和指北针
制图单位
标题内容按顺序包括卫星类型、监测区域、产品名称。确定标题时应注意不与其他图标题重名，标题字体样式见表1。
QX/T460—2018
示例：
气象卫星密云水库水体变化专题图图幅尺寸
黑体、宋体
遥感产品获取时间
标题字体样式
文字位置
外图廓线与内图廓线之间，上下居中，左右居中遥感产品获取时间应为卫星遥感观测时间，采用24小时制，遥感产品获取时间字体样式见表2格式为：
YYYY年MM月DD日hh：mm（北京时或世界时），其中YYYY、MM、DD、hh、mm分别为年、月、日、时、分。
示例：
2017年05月24日13：10（北京时）表2
图幅尺寸
黑体、宋体
外图廓线和内图廓线
遥感产品获取时间字体样式
文字位置
内图廊线上方，居右
依照比例尺分别按照GB/T20257.1、GB/T20257.2、GB/T20257.3、GB/T20257.4的规定执行。
遥感产品图像
基本要求
应位于整个图幅的中间位置。该区域应放置遥感影像并辅以一定的基础地理信息来表现制图对象地理空间分布和环境状况
遥感产品图像廓线
遥感产品图像廓线样式见表3。
遥感产品图像廓线样式
线样式
4.6.3遥感数据要求
按照GB/T15968的规定执行。
线宽度
线颜色
4.6.4基础地理信息数据要求
QX/T460-2018
按照GB21139的规定执行，根据GB/T2260和GB/T17278的要求叠加。以不遮挡图像上的有效信息为前提，宜包括国界线、省界线、地市界线、县界线、海岸线等可能出现视觉混淆区域的地理信息。4.7坐标网线及注记
根据遥感产品图像的投影方式，设置相应的经纬度网格信息，标上相应的经纬度信息，网格密度宜选为0.5°1°、2°、5°、10°。坐标网线叠加在遥感产品图像上，宜依照比例尺分别按照GB/T20257.1、GB/T20257.2、GB/T20257.3、GB/T20257.4的规定执行，坐标网线及注记文字和线样式见表4。表4坐标网线及注记文字和线样式注记
图幅尺寸
4.8图例
线样式
线宽度
线颜色
注记文字位置
黄色或黑色内图廊线和遥感产品图像廊线之间图例位于内图廓线左下角，背景色宜为白色。图例包括基础地理要素和专题要素，组织排布从高到低、从大到小排序。图例的符号应按照GB/T24354的规定执行。图例的图框线样式与表3相同，图例字体样式见表5。
图幅尺寸
图像数据说明
图例字体样式
文字位置
竖排文本，图例区域左侧，上下居中图例区域内，居中
图像数据说明位于图例右侧，背景色为白色，图像数据说明字体样式见表6。格式如下，在不引起歧义的情况下可以适当增减：
单、多通道合成图数据说明内容为：a）www.bzxz.net
卫星/仪器：XX卫星/XX传感器；空间分辨率：XXm；
投影方式：XX：
合成方式：R(X1)，G(X2)，B(X3)；审图号：XX。
专题图数据说明内容为：
卫星/仪器：XX卫星/XX传感器；空间分辨率：XXm；
投影方式：XX；
审图号：XX。
